Съемное световозвращающее изделие

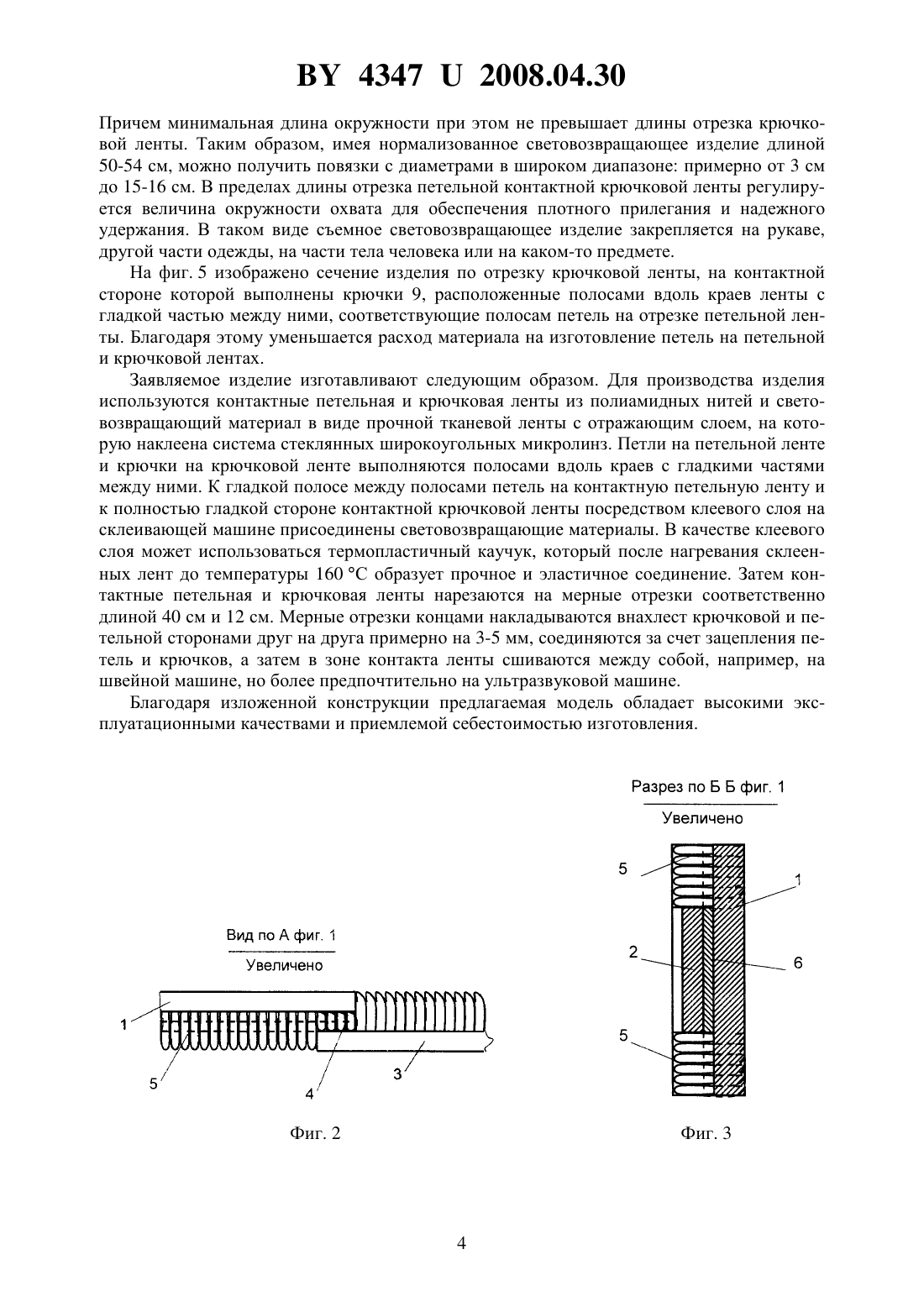

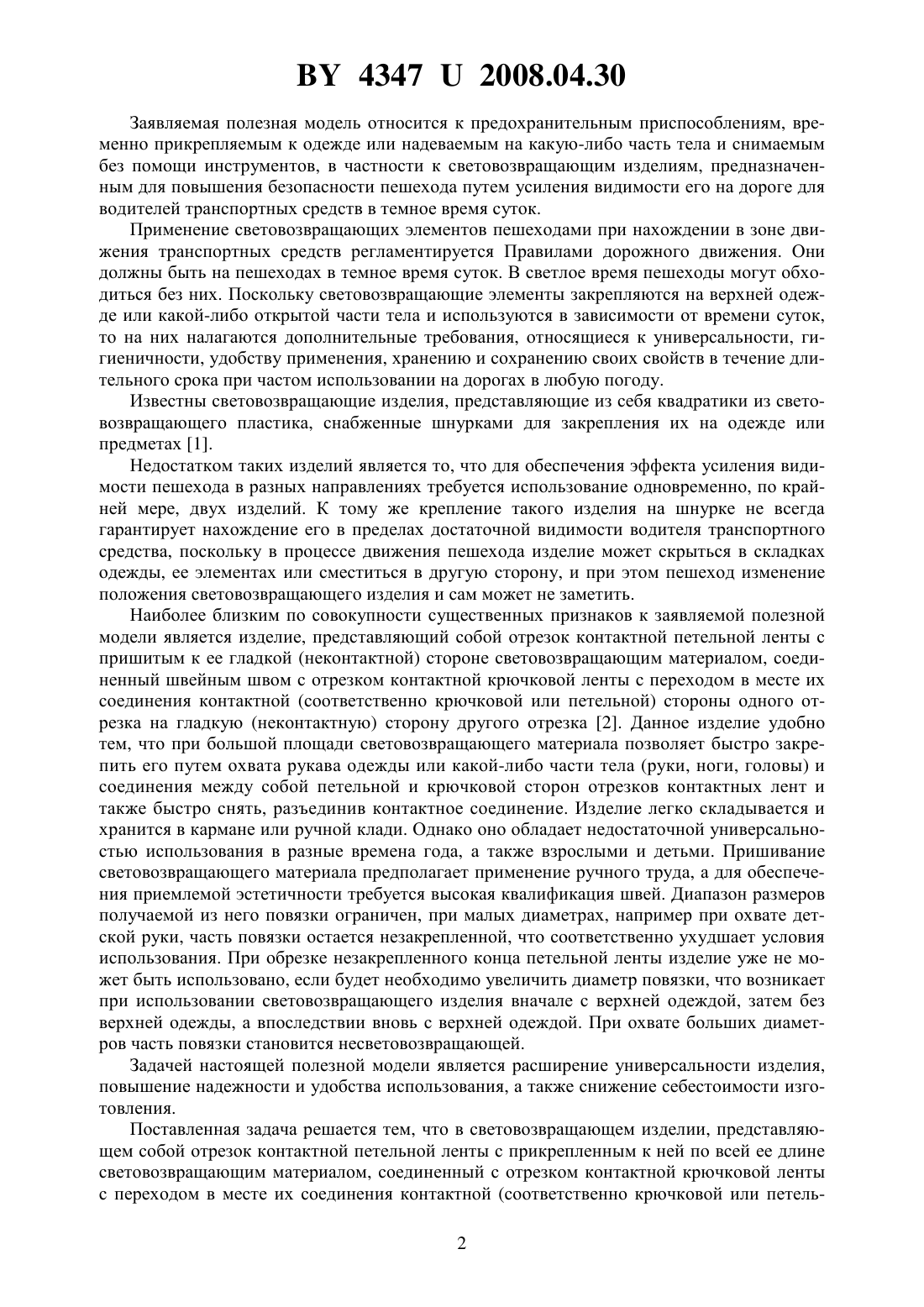

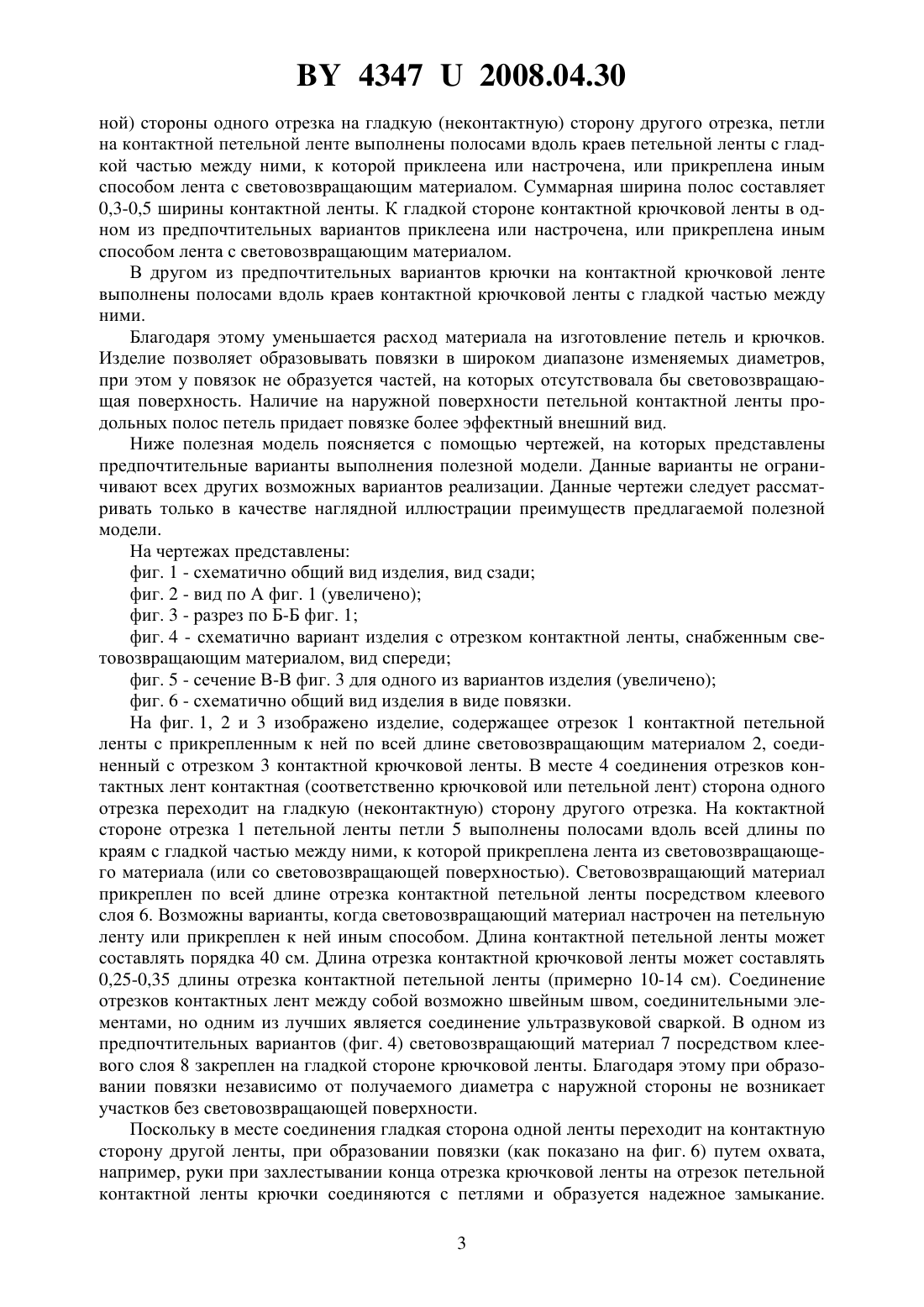

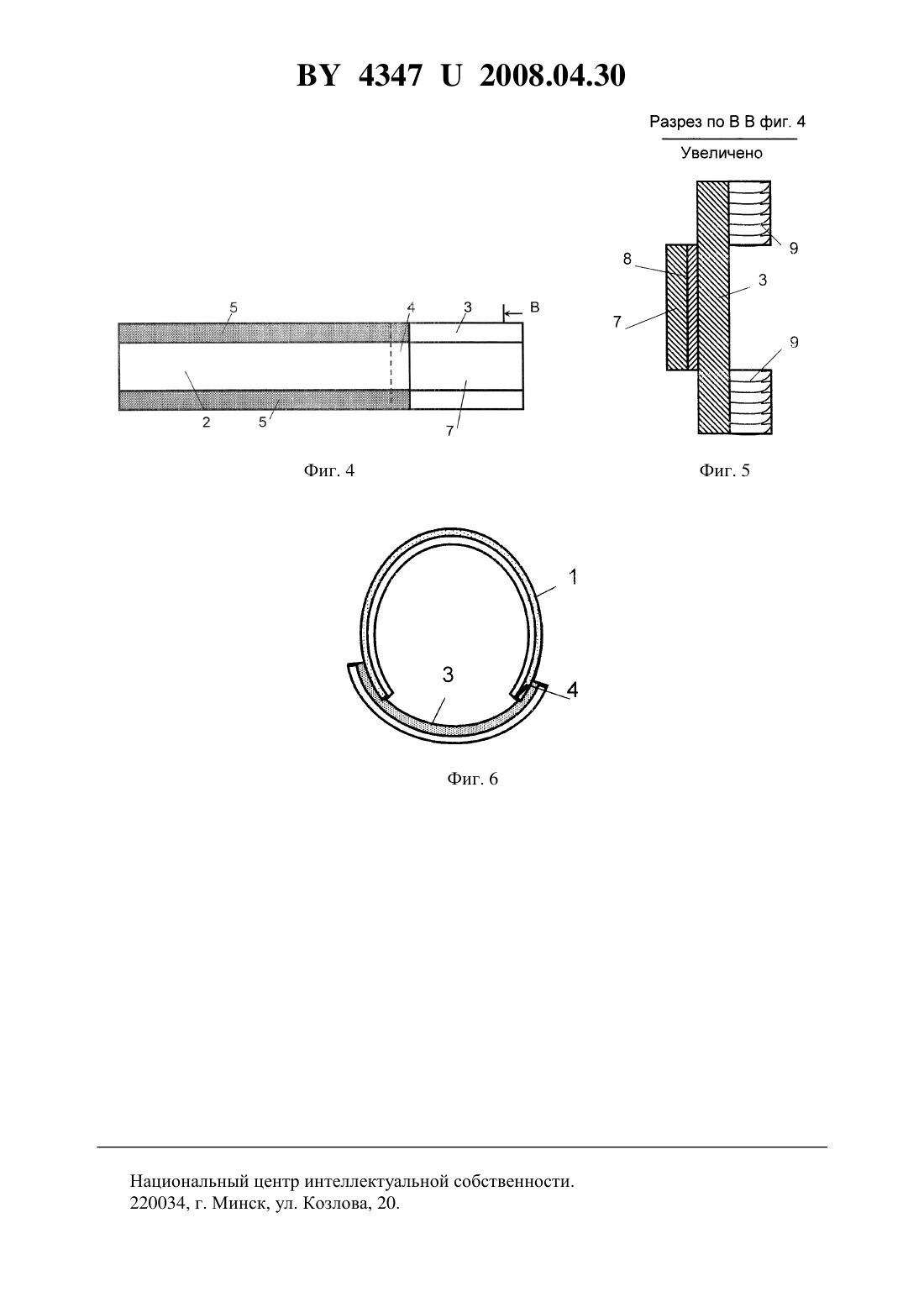

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Лента(72) Автор Петров Сергей Александрович(73) Патентообладатель Открытое акционерное общество Лента(57) 1. Съемное световозвращающее изделие, представляющее собой отрезок контактной петельной ленты с прикрепленным к ней по всей ее длине световозвращающим материалом, соединенный с отрезком контактной крючковой ленты с переходом в месте их соединения контактной, соответственно крючковой или петельной, стороны одного отрезка на неконтактную сторону другого отрезка, отличающееся тем, что петли на контактной петельной ленте выполнены полосами вдоль краев петельной ленты с гладкой частью между ними, к которой приклеена или настрочена, или прикреплена иным способом лента со световозвращающим материалом. 2. Изделие по п. 1, отличающееся тем, что к неконтактной стороне отрезка контактной крючковой ленты приклеена или настрочена, или прикреплена иным способом лента со световозвращающим материалом. 3. Изделие по п. 1 или 2, отличающееся тем, что крючки на отрезке контактной крючковой ленты выполнены полосами вдоль краев контактной крючковой ленты с неконтактной частью между ними, соответствующими полосам петель на отрезке петельной ленты.(///-42569525.). 2. Световозвращающая повязка СМВ 2 кл., модель 6 А. Изделие ОАО Татьяна. - Гомель. В борьбе за человека все средства хороши // Народная газета. 2007. 6 февраля.29 43472008.04.30 Заявляемая полезная модель относится к предохранительным приспособлениям, временно прикрепляемым к одежде или надеваемым на какую-либо часть тела и снимаемым без помощи инструментов, в частности к световозвращающим изделиям, предназначенным для повышения безопасности пешехода путем усиления видимости его на дороге для водителей транспортных средств в темное время суток. Применение световозвращающих элементов пешеходами при нахождении в зоне движения транспортных средств регламентируется Правилами дорожного движения. Они должны быть на пешеходах в темное время суток. В светлое время пешеходы могут обходиться без них. Поскольку световозвращающие элементы закрепляются на верхней одежде или какой-либо открытой части тела и используются в зависимости от времени суток,то на них налагаются дополнительные требования, относящиеся к универсальности, гигиеничности, удобству применения, хранению и сохранению своих свойств в течение длительного срока при частом использовании на дорогах в любую погоду. Известны световозвращающие изделия, представляющие из себя квадратики из световозвращающего пластика, снабженные шнурками для закрепления их на одежде или предметах 1. Недостатком таких изделий является то, что для обеспечения эффекта усиления видимости пешехода в разных направлениях требуется использование одновременно, по крайней мере, двух изделий. К тому же крепление такого изделия на шнурке не всегда гарантирует нахождение его в пределах достаточной видимости водителя транспортного средства, поскольку в процессе движения пешехода изделие может скрыться в складках одежды, ее элементах или сместиться в другую сторону, и при этом пешеход изменение положения световозвращающего изделия и сам может не заметить. Наиболее близким по совокупности существенных признаков к заявляемой полезной модели является изделие, представляющий собой отрезок контактной петельной ленты с пришитым к ее гладкой (неконтактной) стороне световозвращающим материалом, соединенный швейным швом с отрезком контактной крючковой ленты с переходом в месте их соединения контактной (соответственно крючковой или петельной) стороны одного отрезка на гладкую (неконтактную) сторону другого отрезка 2. Данное изделие удобно тем, что при большой площади световозвращающего материала позволяет быстро закрепить его путем охвата рукава одежды или какой-либо части тела (руки, ноги, головы) и соединения между собой петельной и крючковой сторон отрезков контактных лент и также быстро снять, разъединив контактное соединение. Изделие легко складывается и хранится в кармане или ручной клади. Однако оно обладает недостаточной универсальностью использования в разные времена года, а также взрослыми и детьми. Пришивание световозвращающего материала предполагает применение ручного труда, а для обеспечения приемлемой эстетичности требуется высокая квалификация швей. Диапазон размеров получаемой из него повязки ограничен, при малых диаметрах, например при охвате детской руки, часть повязки остается незакрепленной, что соответственно ухудшает условия использования. При обрезке незакрепленного конца петельной ленты изделие уже не может быть использовано, если будет необходимо увеличить диаметр повязки, что возникает при использовании световозвращающего изделия вначале с верхней одеждой, затем без верхней одежды, а впоследствии вновь с верхней одеждой. При охвате больших диаметров часть повязки становится несветовозвращающей. Задачей настоящей полезной модели является расширение универсальности изделия,повышение надежности и удобства использования, а также снижение себестоимости изготовления. Поставленная задача решается тем, что в световозвращающем изделии, представляющем собой отрезок контактной петельной ленты с прикрепленным к ней по всей ее длине световозвращающим материалом, соединенный с отрезком контактной крючковой ленты с переходом в месте их соединения контактной (соответственно крючковой или петель 2 43472008.04.30 ной) стороны одного отрезка на гладкую (неконтактную) сторону другого отрезка, петли на контактной петельной ленте выполнены полосами вдоль краев петельной ленты с гладкой частью между ними, к которой приклеена или настрочена, или прикреплена иным способом лента с световозвращающим материалом. Суммарная ширина полос составляет0,3-0,5 ширины контактной ленты. К гладкой стороне контактной крючковой ленты в одном из предпочтительных вариантов приклеена или настрочена, или прикреплена иным способом лента с световозвращающим материалом. В другом из предпочтительных вариантов крючки на контактной крючковой ленте выполнены полосами вдоль краев контактной крючковой ленты с гладкой частью между ними. Благодаря этому уменьшается расход материала на изготовление петель и крючков. Изделие позволяет образовывать повязки в широком диапазоне изменяемых диаметров,при этом у повязок не образуется частей, на которых отсутствовала бы световозвращающая поверхность. Наличие на наружной поверхности петельной контактной ленты продольных полос петель придает повязке более эффектный внешний вид. Ниже полезная модель поясняется с помощью чертежей, на которых представлены предпочтительные варианты выполнения полезной модели. Данные варианты не ограничивают всех других возможных вариантов реализации. Данные чертежи следует рассматривать только в качестве наглядной иллюстрации преимуществ предлагаемой полезной модели. На чертежах представлены фиг. 1 - схематично общий вид изделия, вид сзади фиг. 2 - вид по А фиг. 1 (увеличено) фиг. 3 - разрез по Б-Б фиг. 1 фиг. 4 - схематично вариант изделия с отрезком контактной ленты, снабженным световозвращающим материалом, вид спереди фиг. 5 - сечение В-В фиг. 3 для одного из вариантов изделия (увеличено) фиг. 6 - схематично общий вид изделия в виде повязки. На фиг. 1, 2 и 3 изображено изделие, содержащее отрезок 1 контактной петельной ленты с прикрепленным к ней по всей длине световозвращающим материалом 2, соединенный с отрезком 3 контактной крючковой ленты. В месте 4 соединения отрезков контактных лент контактная (соответственно крючковой или петельной лент) сторона одного отрезка переходит на гладкую (неконтактную) сторону другого отрезка. На коктактной стороне отрезка 1 петельной ленты петли 5 выполнены полосами вдоль всей длины по краям с гладкой частью между ними, к которой прикреплена лента из световозвращающего материала (или со световозвращающей поверхностью). Световозвращающий материал прикреплен по всей длине отрезка контактной петельной ленты посредством клеевого слоя 6. Возможны варианты, когда световозвращающий материал настрочен на петельную ленту или прикреплен к ней иным способом. Длина контактной петельной ленты может составлять порядка 40 см. Длина отрезка контактной крючковой ленты может составлять 0,25-0,35 длины отрезка контактной петельной ленты (примерно 10-14 см). Соединение отрезков контактных лент между собой возможно швейным швом, соединительными элементами, но одним из лучших является соединение ультразвуковой сваркой. В одном из предпочтительных вариантов (фиг. 4) световозвращающий материал 7 посредством клеевого слоя 8 закреплен на гладкой стороне крючковой ленты. Благодаря этому при образовании повязки независимо от получаемого диаметра с наружной стороны не возникает участков без световозвращающей поверхности. Поскольку в месте соединения гладкая сторона одной ленты переходит на контактную сторону другой ленты, при образовании повязки (как показано на фиг. 6) путем охвата,например, руки при захлестывании конца отрезка крючковой ленты на отрезок петельной контактной ленты крючки соединяются с петлями и образуется надежное замыкание. 3 43472008.04.30 Причем минимальная длина окружности при этом не превышает длины отрезка крючковой ленты. Таким образом, имея нормализованное световозвращающее изделие длиной 50-54 см, можно получить повязки с диаметрами в широком диапазоне примерно от 3 см до 15-16 см. В пределах длины отрезка петельной контактной крючковой ленты регулируется величина окружности охвата для обеспечения плотного прилегания и надежного удержания. В таком виде съемное световозвращающее изделие закрепляется на рукаве,другой части одежды, на части тела человека или на каком-то предмете. На фиг. 5 изображено сечение изделия по отрезку крючковой ленты, на контактной стороне которой выполнены крючки 9, расположенные полосами вдоль краев ленты с гладкой частью между ними, соответствующие полосам петель на отрезке петельной ленты. Благодаря этому уменьшается расход материала на изготовление петель на петельной и крючковой лентах. Заявляемое изделие изготавливают следующим образом. Для производства изделия используются контактные петельная и крючковая ленты из полиамидных нитей и световозвращающий материал в виде прочной тканевой ленты с отражающим слоем, на которую наклеена система стеклянных широкоугольных микролинз. Петли на петельной ленте и крючки на крючковой ленте выполняются полосами вдоль краев с гладкими частями между ними. К гладкой полосе между полосами петель на контактную петельную ленту и к полностью гладкой стороне контактной крючковой ленты посредством клеевого слоя на склеивающей машине присоединены световозвращающие материалы. В качестве клеевого слоя может использоваться термопластичный каучук, который после нагревания склеенных лент до температуры 160 С образует прочное и эластичное соединение. Затем контактные петельная и крючковая ленты нарезаются на мерные отрезки соответственно длиной 40 см и 12 см. Мерные отрезки концами накладываются внахлест крючковой и петельной сторонами друг на друга примерно на 3-5 мм, соединяются за счет зацепления петель и крючков, а затем в зоне контакта ленты сшиваются между собой, например, на швейной машине, но более предпочтительно на ультразвуковой машине. Благодаря изложенной конструкции предлагаемая модель обладает высокими эксплуатационными качествами и приемлемой себестоимостью изготовления. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
