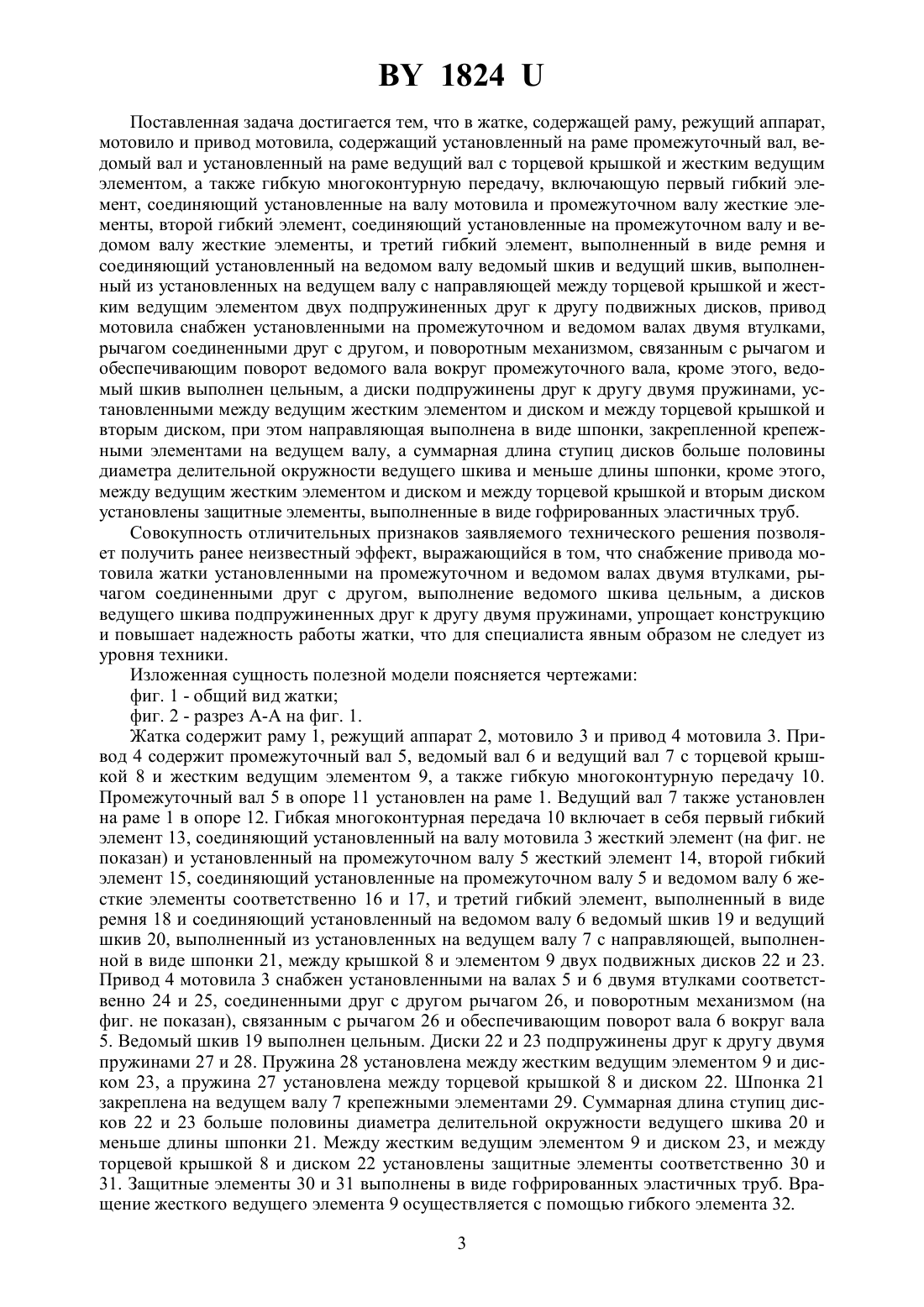

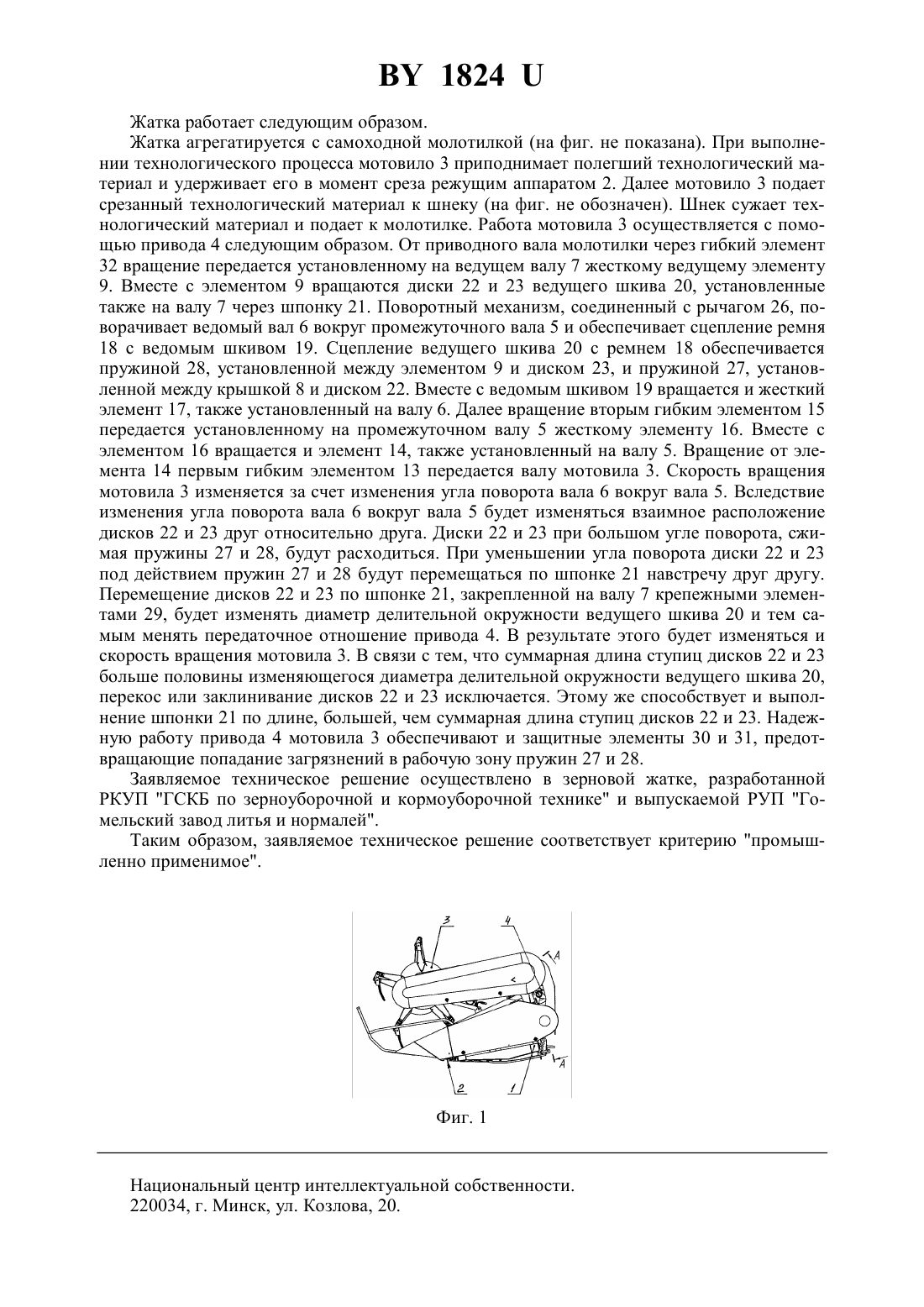

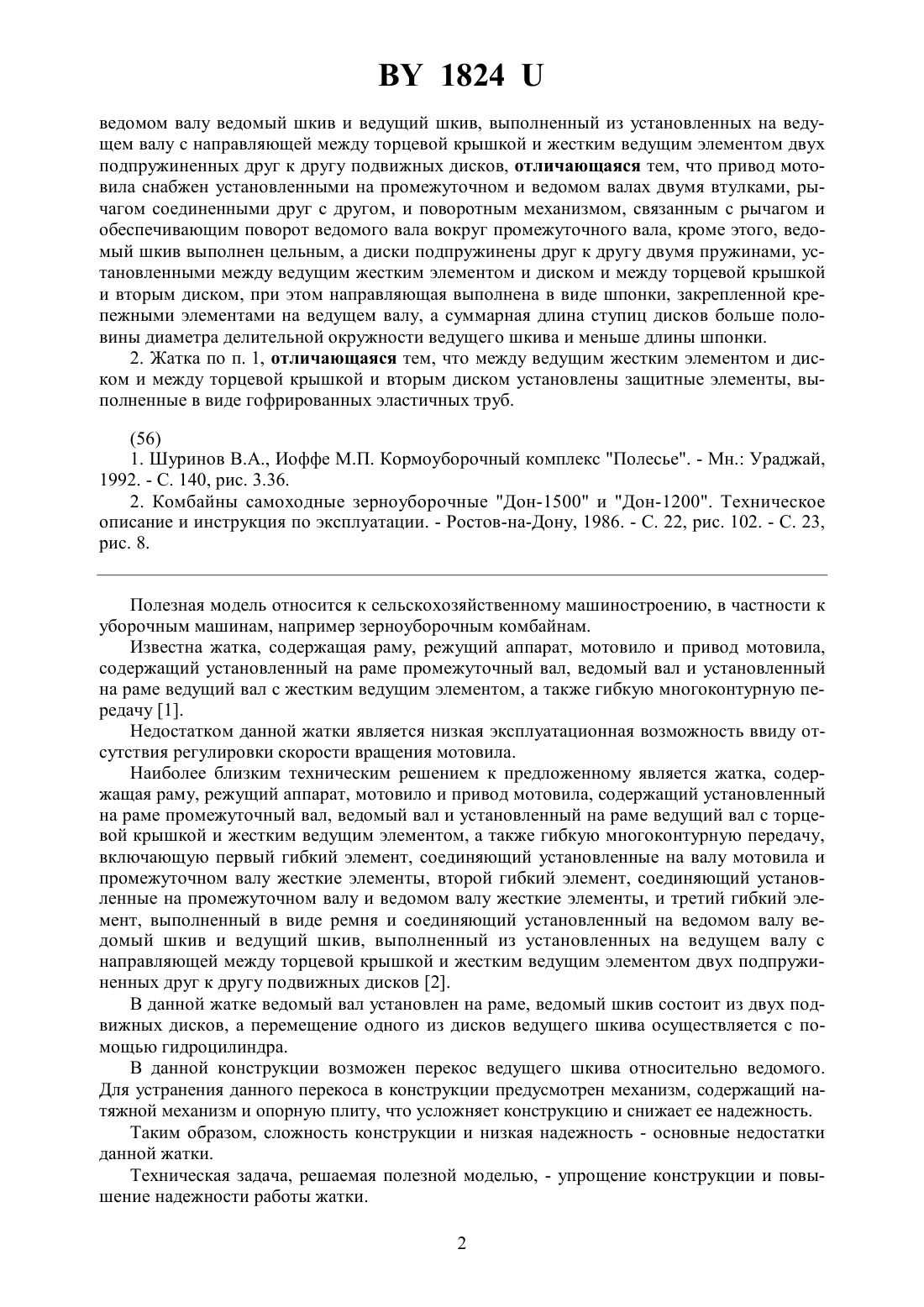

(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Иоффе Марк Павлович Лвочкин Владимир Иванович Косьяненко Сергей Васильевич Савков Михаил Александрович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) 1. Жатка, содержащая раму, режущий аппарат, мотовило и привод мотовила, содержащий установленный на раме промежуточный вал, ведомый вал и установленный на раме ведущий вал с торцевой крышкой и жестким ведущим элементом, а также гибкую многоконтурную передачу, включающую первый гибкий элемент, соединяющий установленные на валу мотовила и промежуточном валу жесткие элементы, второй гибкий элемент,соединяющий установленные на промежуточном валу и ведомом валу жесткие элементы,и третий гибкий элемент, выполненный в виде ремня и соединяющий установленный на 1824 ведомом валу ведомый шкив и ведущий шкив, выполненный из установленных на ведущем валу с направляющей между торцевой крышкой и жестким ведущим элементом двух подпружиненных друг к другу подвижных дисков, отличающаяся тем, что привод мотовила снабжен установленными на промежуточном и ведомом валах двумя втулками, рычагом соединенными друг с другом, и поворотным механизмом, связанным с рычагом и обеспечивающим поворот ведомого вала вокруг промежуточного вала, кроме этого, ведомый шкив выполнен цельным, а диски подпружинены друг к другу двумя пружинами, установленными между ведущим жестким элементом и диском и между торцевой крышкой и вторым диском, при этом направляющая выполнена в виде шпонки, закрепленной крепежными элементами на ведущем валу, а суммарная длина ступиц дисков больше половины диаметра делительной окружности ведущего шкива и меньше длины шпонки. 2. Жатка по п. 1, отличающаяся тем, что между ведущим жестким элементом и диском и между торцевой крышкой и вторым диском установлены защитные элементы, выполненные в виде гофрированных эластичных труб.(56) 1. Шуринов В.А., Иоффе М.П. Кормоуборочный комплекс Полесье. - Мн. Ураджай,1992. - С. 140, рис. 3.36. 2. Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1986. - С. 22, рис. 102. - С. 23,рис. 8. Полезная модель относится к сельскохозяйственному машиностроению, в частности к уборочным машинам, например зерноуборочным комбайнам. Известна жатка, содержащая раму, режущий аппарат, мотовило и привод мотовила,содержащий установленный на раме промежуточный вал, ведомый вал и установленный на раме ведущий вал с жестким ведущим элементом, а также гибкую многоконтурную передачу 1. Недостатком данной жатки является низкая эксплуатационная возможность ввиду отсутствия регулировки скорости вращения мотовила. Наиболее близким техническим решением к предложенному является жатка, содержащая раму, режущий аппарат, мотовило и привод мотовила, содержащий установленный на раме промежуточный вал, ведомый вал и установленный на раме ведущий вал с торцевой крышкой и жестким ведущим элементом, а также гибкую многоконтурную передачу,включающую первый гибкий элемент, соединяющий установленные на валу мотовила и промежуточном валу жесткие элементы, второй гибкий элемент, соединяющий установленные на промежуточном валу и ведомом валу жесткие элементы, и третий гибкий элемент, выполненный в виде ремня и соединяющий установленный на ведомом валу ведомый шкив и ведущий шкив, выполненный из установленных на ведущем валу с направляющей между торцевой крышкой и жестким ведущим элементом двух подпружиненных друг к другу подвижных дисков 2. В данной жатке ведомый вал установлен на раме, ведомый шкив состоит из двух подвижных дисков, а перемещение одного из дисков ведущего шкива осуществляется с помощью гидроцилиндра. В данной конструкции возможен перекос ведущего шкива относительно ведомого. Для устранения данного перекоса в конструкции предусмотрен механизм, содержащий натяжной механизм и опорную плиту, что усложняет конструкцию и снижает ее надежность. Таким образом, сложность конструкции и низкая надежность - основные недостатки данной жатки. Техническая задача, решаемая полезной моделью, - упрощение конструкции и повышение надежности работы жатки. 2 1824 Поставленная задача достигается тем, что в жатке, содержащей раму, режущий аппарат,мотовило и привод мотовила, содержащий установленный на раме промежуточный вал, ведомый вал и установленный на раме ведущий вал с торцевой крышкой и жестким ведущим элементом, а также гибкую многоконтурную передачу, включающую первый гибкий элемент, соединяющий установленные на валу мотовила и промежуточном валу жесткие элементы, второй гибкий элемент, соединяющий установленные на промежуточном валу и ведомом валу жесткие элементы, и третий гибкий элемент, выполненный в виде ремня и соединяющий установленный на ведомом валу ведомый шкив и ведущий шкив, выполненный из установленных на ведущем валу с направляющей между торцевой крышкой и жестким ведущим элементом двух подпружиненных друг к другу подвижных дисков, привод мотовила снабжен установленными на промежуточном и ведомом валах двумя втулками,рычагом соединенными друг с другом, и поворотным механизмом, связанным с рычагом и обеспечивающим поворот ведомого вала вокруг промежуточного вала, кроме этого, ведомый шкив выполнен цельным, а диски подпружинены друг к другу двумя пружинами, установленными между ведущим жестким элементом и диском и между торцевой крышкой и вторым диском, при этом направляющая выполнена в виде шпонки, закрепленной крепежными элементами на ведущем валу, а суммарная длина ступиц дисков больше половины диаметра делительной окружности ведущего шкива и меньше длины шпонки, кроме этого,между ведущим жестким элементом и диском и между торцевой крышкой и вторым диском установлены защитные элементы, выполненные в виде гофрированных эластичных труб. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что снабжение привода мотовила жатки установленными на промежуточном и ведомом валах двумя втулками, рычагом соединенными друг с другом, выполнение ведомого шкива цельным, а дисков ведущего шкива подпружиненных друг к другу двумя пружинами, упрощает конструкцию и повышает надежность работы жатки, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид жатки фиг. 2 - разрез - на фиг. 1. Жатка содержит раму 1, режущий аппарат 2, мотовило 3 и привод 4 мотовила 3. Привод 4 содержит промежуточный вал 5, ведомый вал 6 и ведущий вал 7 с торцевой крышкой 8 и жестким ведущим элементом 9, а также гибкую многоконтурную передачу 10. Промежуточный вал 5 в опоре 11 установлен на раме 1. Ведущий вал 7 также установлен на раме 1 в опоре 12. Гибкая многоконтурная передача 10 включает в себя первый гибкий элемент 13, соединяющий установленный на валу мотовила 3 жесткий элемент (на фиг. не показан) и установленный на промежуточном валу 5 жесткий элемент 14, второй гибкий элемент 15, соединяющий установленные на промежуточном валу 5 и ведомом валу 6 жесткие элементы соответственно 16 и 17, и третий гибкий элемент, выполненный в виде ремня 18 и соединяющий установленный на ведомом валу 6 ведомый шкив 19 и ведущий шкив 20, выполненный из установленных на ведущем валу 7 с направляющей, выполненной в виде шпонки 21, между крышкой 8 и элементом 9 двух подвижных дисков 22 и 23. Привод 4 мотовила 3 снабжен установленными на валах 5 и 6 двумя втулками соответственно 24 и 25, соединенными друг с другом рычагом 26, и поворотным механизмом (на фиг. не показан), связанным с рычагом 26 и обеспечивающим поворот вала 6 вокруг вала 5. Ведомый шкив 19 выполнен цельным. Диски 22 и 23 подпружинены друг к другу двумя пружинами 27 и 28. Пружина 28 установлена между жестким ведущим элементом 9 и диском 23, а пружина 27 установлена между торцевой крышкой 8 и диском 22. Шпонка 21 закреплена на ведущем валу 7 крепежными элементами 29. Суммарная длина ступиц дисков 22 и 23 больше половины диаметра делительной окружности ведущего шкива 20 и меньше длины шпонки 21. Между жестким ведущим элементом 9 и диском 23, и между торцевой крышкой 8 и диском 22 установлены защитные элементы соответственно 30 и 31. Защитные элементы 30 и 31 выполнены в виде гофрированных эластичных труб. Вращение жесткого ведущего элемента 9 осуществляется с помощью гибкого элемента 32. 3 1824 Жатка работает следующим образом. Жатка агрегатируется с самоходной молотилкой (на фиг. не показана). При выполнении технологического процесса мотовило 3 приподнимает полегший технологический материал и удерживает его в момент среза режущим аппаратом 2. Далее мотовило 3 подает срезанный технологический материал к шнеку (на фиг. не обозначен). Шнек сужает технологический материал и подает к молотилке. Работа мотовила 3 осуществляется с помощью привода 4 следующим образом. От приводного вала молотилки через гибкий элемент 32 вращение передается установленному на ведущем валу 7 жесткому ведущему элементу 9. Вместе с элементом 9 вращаются диски 22 и 23 ведущего шкива 20, установленные также на валу 7 через шпонку 21. Поворотный механизм, соединенный с рычагом 26, поворачивает ведомый вал 6 вокруг промежуточного вала 5 и обеспечивает сцепление ремня 18 с ведомым шкивом 19. Сцепление ведущего шкива 20 с ремнем 18 обеспечивается пружиной 28, установленной между элементом 9 и диском 23, и пружиной 27, установленной между крышкой 8 и диском 22. Вместе с ведомым шкивом 19 вращается и жесткий элемент 17, также установленный на валу 6. Далее вращение вторым гибким элементом 15 передается установленному на промежуточном валу 5 жесткому элементу 16. Вместе с элементом 16 вращается и элемент 14, также установленный на валу 5. Вращение от элемента 14 первым гибким элементом 13 передается валу мотовила 3. Скорость вращения мотовила 3 изменяется за счет изменения угла поворота вала 6 вокруг вала 5. Вследствие изменения угла поворота вала 6 вокруг вала 5 будет изменяться взаимное расположение дисков 22 и 23 друг относительно друга. Диски 22 и 23 при большом угле поворота, сжимая пружины 27 и 28, будут расходиться. При уменьшении угла поворота диски 22 и 23 под действием пружин 27 и 28 будут перемещаться по шпонке 21 навстречу друг другу. Перемещение дисков 22 и 23 по шпонке 21, закрепленной на валу 7 крепежными элементами 29, будет изменять диаметр делительной окружности ведущего шкива 20 и тем самым менять передаточное отношение привода 4. В результате этого будет изменяться и скорость вращения мотовила 3. В связи с тем, что суммарная длина ступиц дисков 22 и 23 больше половины изменяющегося диаметра делительной окружности ведущего шкива 20,перекос или заклинивание дисков 22 и 23 исключается. Этому же способствует и выполнение шпонки 21 по длине, большей, чем суммарная длина ступиц дисков 22 и 23. Надежную работу привода 4 мотовила 3 обеспечивают и защитные элементы 30 и 31, предотвращающие попадание загрязнений в рабочую зону пружин 27 и 28. Заявляемое техническое решение осуществлено в зерновой жатке, разработанной РКУП ГСКБ по зерноуборочной и кормоуборочной технике и выпускаемой РУП Гомельский завод литья и нормалей. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: A01D 34/00

Метки: жатка
