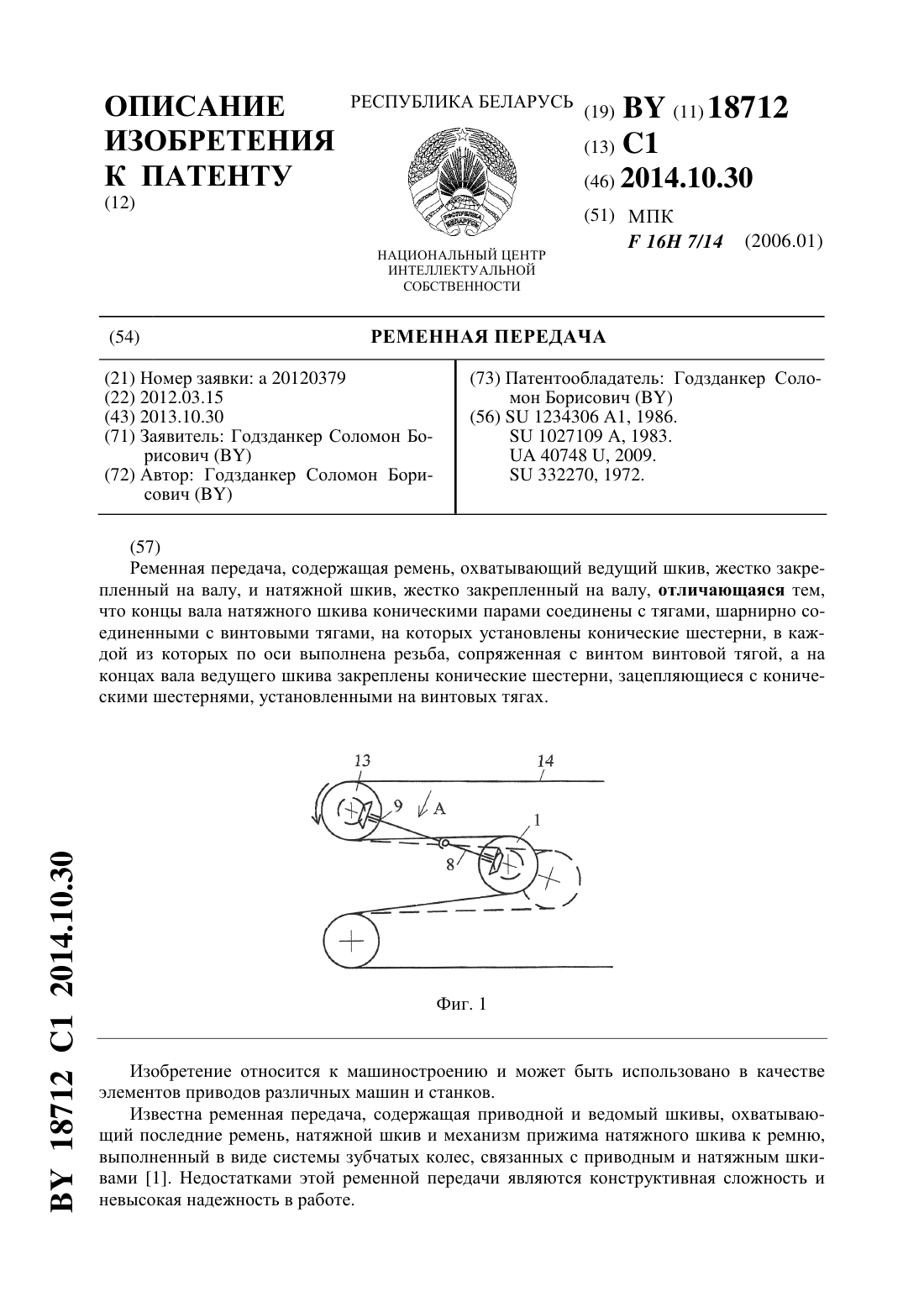

Ременная передача
Номер патента: 18712
Опубликовано: 30.10.2014
Автор: Годзданкер Соломон Борисович
МПК: F16H 7/14
Текст:
...зацепляющиеся с коническими шестернями, установленными на винтовых тягах. На фиг. 1 показана заявляемая ременная передача, вид сбоку на фиг. 2 - вид А на фиг. 1 на фиг. 3 - отдельно соединение винта (винтовой тяги) с конической шестерней,снабженной резьбой. Ременная передача содержит натяжной шкив 1, жестко закрепленный на валу 2. Вал 2 смонтирован в опорах 3, которые с помощью штанг 4 могут перемещаться поступательно(вместе со шкивом 1) в...

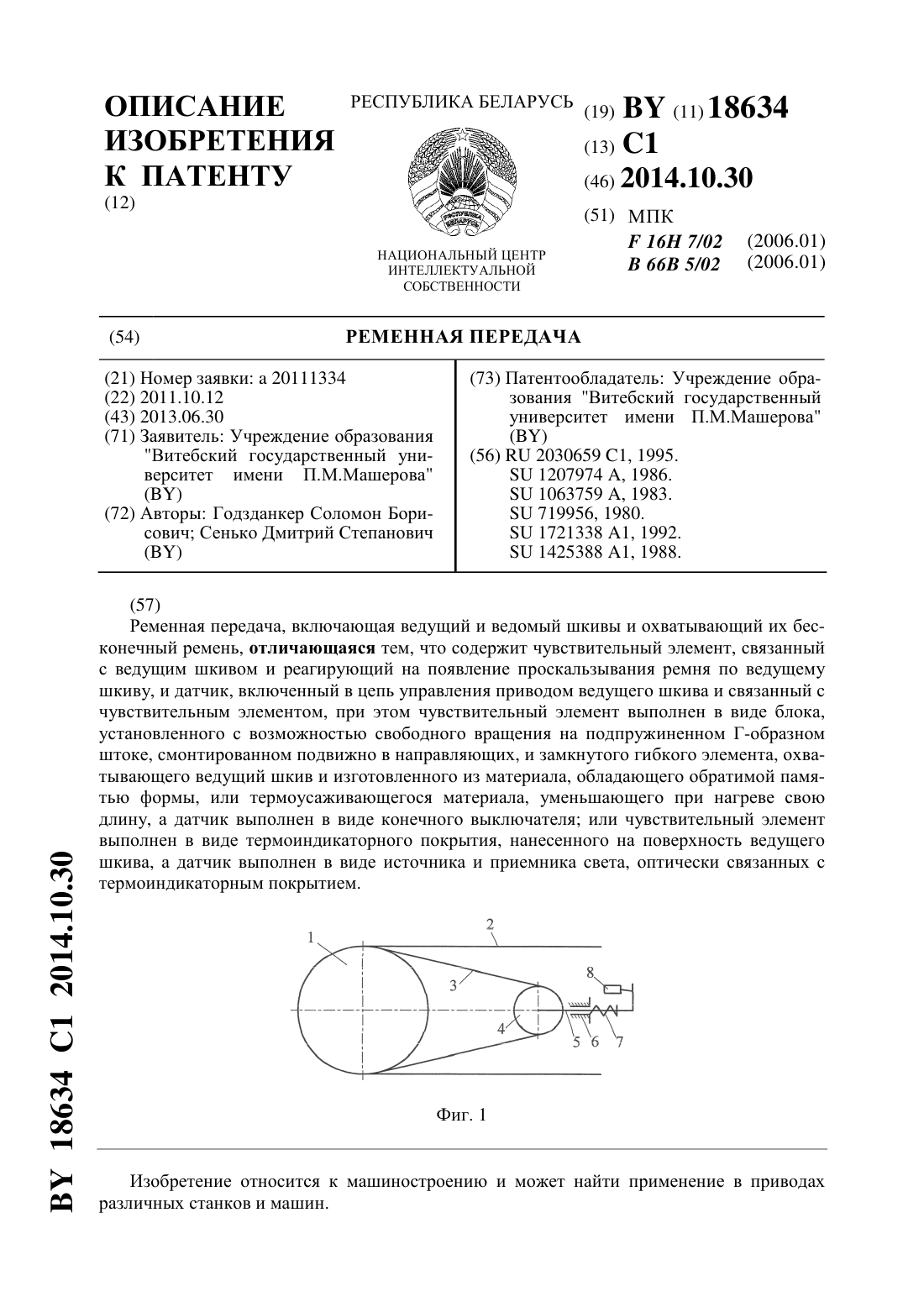

Ременная передача
Номер патента: 18634
Опубликовано: 30.10.2014
Авторы: Годзданкер Соломон Борисович, Сенько Дмитрий Степанович
Текст:
...применение двух видов чувствительных элементов и датчиков, обеспечивающих достижение поставленной цели. На фиг. 1 показан чувствительный элемент, представляющий собой замкнутый гибкий элемент 3, выполненный из материала, обладающего свойством при нагреве до определенной (контрольной) температуры уменьшать свою длину. В качестве такого материала может быть использован материал, обладающий обратимой памятью формы (например,никелид титана),...
Ременная передача
Номер патента: 18571
Опубликовано: 30.08.2014
Автор: Годзданкер Соломон Борисович
МПК: F16H 7/02
Текст:
...на валу 6. В передачу входит также охватываемый ремнем 8 ведомый шкив (на фигурах не показан). Шкивы 1 и 5 связаны между собой гибкими замкнутыми элементами 7, которые охватывают эти шкивы и размещены на участках шкивов, свободных от ремня 8 (целесообразно - с двух его сторон). Шкивы снабжены ребордами (не показаны) для предотвращения сползания с них гибких элементов 7. Гибкие элементы 7 выполнены из материала, уменьшающего свою длину...
Ременная передача
Номер патента: 18536
Опубликовано: 30.08.2014
Авторы: Шило Иван Николаевич, Сашко Константин Владимирович, Шестиловский Михаил Олегович, Романюк Николай Николаевич
МПК: F16H 7/00
Текст:
...уменьшается сцепление ремня со шкивами. Задача, которую решает изобретение, заключается в повышении надежности работы ременной передачи. Поставленная задача решается с помощью ременной передачи, содержащей установленные на раме ведущий и ведомый шкивы, охваченные ремнем, и натяжное устройство,выполненное в виде установленного на раме трехплечего рычага, на первом плече которого установлен натяжной шкив, на втором плече установлен...
Ременная передача
Номер патента: 18271
Опубликовано: 30.06.2014
Автор: Годзданкер Соломон Борисович
МПК: F16H 7/02
Текст:
...4 шкивы и охватывающий последние ремень 5. На станине передачи шарнирно установлен качающийся рычаг 6. На конце рычага 6 на дополнительном валу 7 установлено натяжное устройство, состоящее из двух элементов собственно натяжного шкива 8 и соосного с ним диска 9. Шкив 8 и диск 9 смонтированы на валу 7 с возможностью свободного независимого вращения. Диаметры шкива 8 и диска 9 могут быть между собой равны (как показано на фигурах) или...
Ременная передача
Номер патента: U 8011
Опубликовано: 28.02.2012
Авторы: Шило Иван Николаевич, Сашко Константин Владимирович, Романюк Николай Николаевич, Шестиловский Михаил Олегович
МПК: F16H 7/02
Текст:
...натяжной шкивы, установленные на трехплечем рычаге, жестко соединены между собой, а в процессе работы ремень удлиняется, что приводит к снижению силы натяжения ремня, и тем самым уменьшается сцепление ремня со шкивами. Задача, которую решает полезная модель, заключается в повышении надежности работы ременной передачи. Поставленная задача решается с помощью ременной передачи, содержащей установленные на раме ведущий и ведомый...
Ременная передача
Номер патента: 14299
Опубликовано: 30.04.2011
Авторы: Чупрынин Юрий Вячеславович, Котов Андрей Викторович, Вырский Алексей Николаевич
Текст:
...Задача достигается тем, что в ременной передаче, содержащей установленные на раме ведущий и ведомый шкивы, охваченные ремнем, и натяжное устройство, выполненное в виде подпружиненного рычага, на плече которого установлен натяжной шкив, взаимодействующий с ведомой ветвью ремня, подпружиненный рычаг снабжен дополнительным плечом, на котором установлен дополнительный натяжной шкив, взаимодействующий с ведущей ветвью ремня, при этом...
Ременная сортировка корнеклубнеплодов
Номер патента: 12158
Опубликовано: 30.08.2009
Авторы: Шило Иван Николаевич, Агейчик Валерий Александрович, Агейчик Юрий Валерьевич
МПК: A01D 33/08
Метки: сортировка, корнеклубнеплодов, ременная
Текст:
...стороны сортирующих ремней, противоположные охваченным верхней ветвью, причем между ветвями бесконечного гибкого закручивающего ремня перед его шкивами установлены разделительные пластины, а бесконечный гибкий закручивающий ремень выполнен в виде стального каната с нанизанными на него вплотную друг к другу роликами, при этом его шкивы выполнены резиновыми. На фиг. 1 показана схема ременной сортировки, вид сбоку на фиг. 2 - схема...
Ременная сортировка корнеклубнеплодов
Номер патента: U 3449
Опубликовано: 30.04.2007
Авторы: Шило Иван Николаевич, Агейчик Юрий Валерьевич, Агейчик Валерий Александрович
МПК: A01D 33/08
Метки: сортировка, корнеклубнеплодов, ременная
Текст:
...ремней, а нижняя ветвь охватывает стороны сортирующих ремней, противоположные охваченным верхней ветвью, а бесконечный гибкий закручивающий ремень выполнен в виде стального каната с нанизанными на него вплотную друг к другу роликами, а шкивы закручивающего ремня выполнены резиновыми. На фиг. 1 показана схема ременной сортировки, вид сбоку на фиг. 2 - схема устройства для поворота сортирующих ремней вокруг своей оси, вид вдоль...

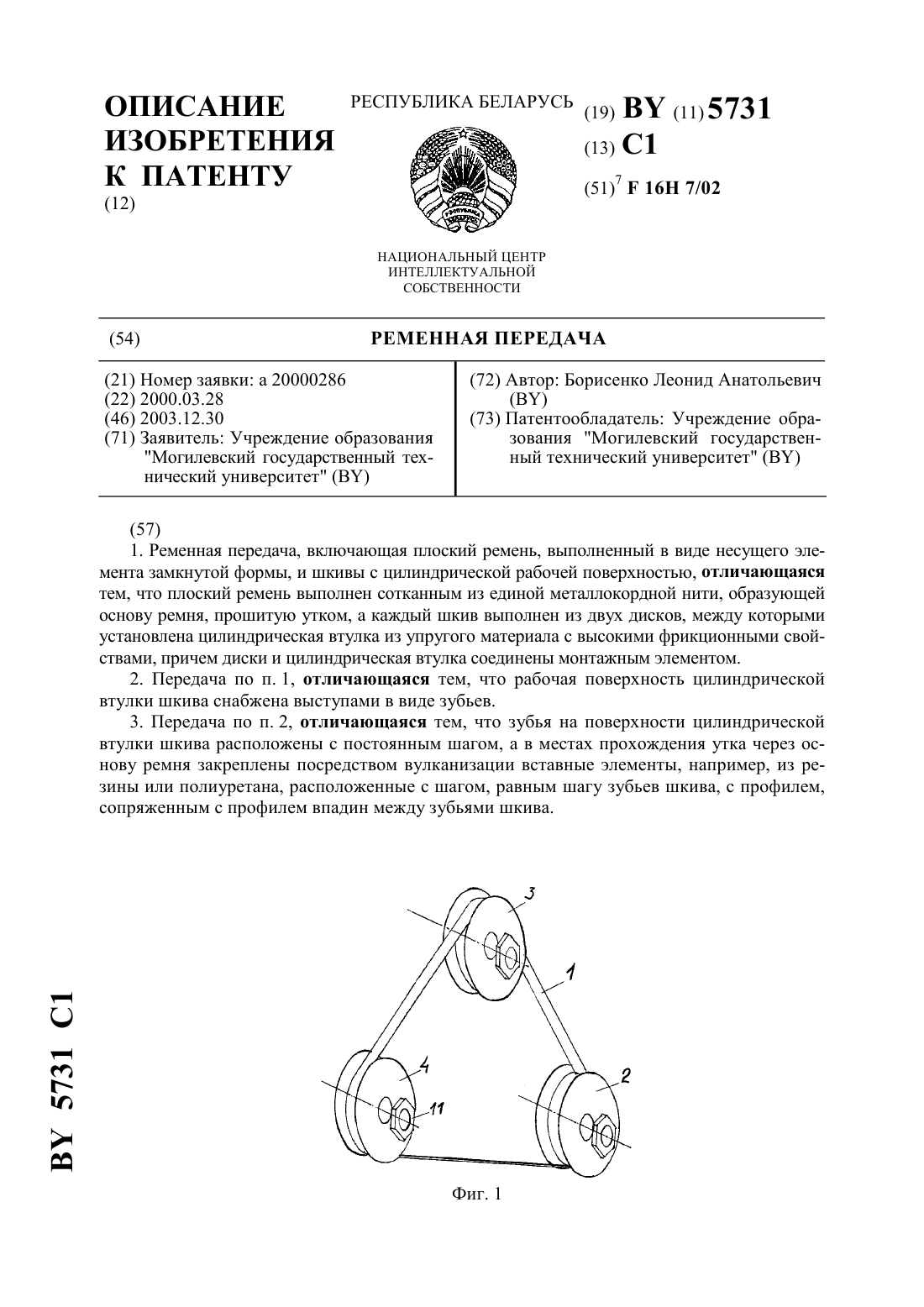

Ременная передача
Номер патента: 5731
Опубликовано: 30.12.2003
Автор: Борисенко Леонид Анатольевич
МПК: F16H 7/02
Текст:
...элемента замкнутой формы, и шкивы с цилиндрической рабочей поверхностью, согласно изобретению плоский ремень выполнен сотканным из единой металлокордной нити, образующей основу ремня, прошитую утком, а каждый шкив выполнен из двух дисков, между которыми установлена цилиндрическая втулка из упругого материала с высокими фрикционными свойствами, причем диски и цилиндрическая втулка соединены монтажным элементом. Рабочая поверхность...
Ременная планетарная передача
Номер патента: 4493
Опубликовано: 30.06.2002
Автор: Борисенко Леонид Анатольевич
Метки: передача, планетарная, ременная
Текст:
...из двух половин, установленных с двух сторон корпуса таким образом, что между ними помещается подвижный шкив. Сущность изобретения поясняется чертежами на фиг. 1 и фиг. 2. На фиг. 1 представлен общий вид передачи, на фиг. 2 - устройство передачи движения с подвижного шкива на выходной вал. На фиг. 1 представлен зубчато-ременный вариант исполнения передачи. В корпусе 1 в подшипниках 2 установлен ведущий вал с эксцентриком 3, на котором с...
Перекрестная ременная передача
Номер патента: 2178
Опубликовано: 30.06.1998
Авторы: Добыш Георгий Федорович, Лишик Александр Владимирович
МПК: F16H 7/02
Метки: передача, перекрестная, ременная
Текст:
...приводит к снижению его долговечности. Наиболее близкой к заявленному изобретению является перекрестная ременная передача 2, включающая ведомый и ведущий шкивы и плоский ремень. Недостатком ее является недолговечная работа при уменьшенном межосевом расстоянии. Техническая задача, которую решает данное устройство, заключается в расширении области применения перекрестных ременных передач, вследствие возможности значительного уменьшения...
