Перекрестная ременная передача

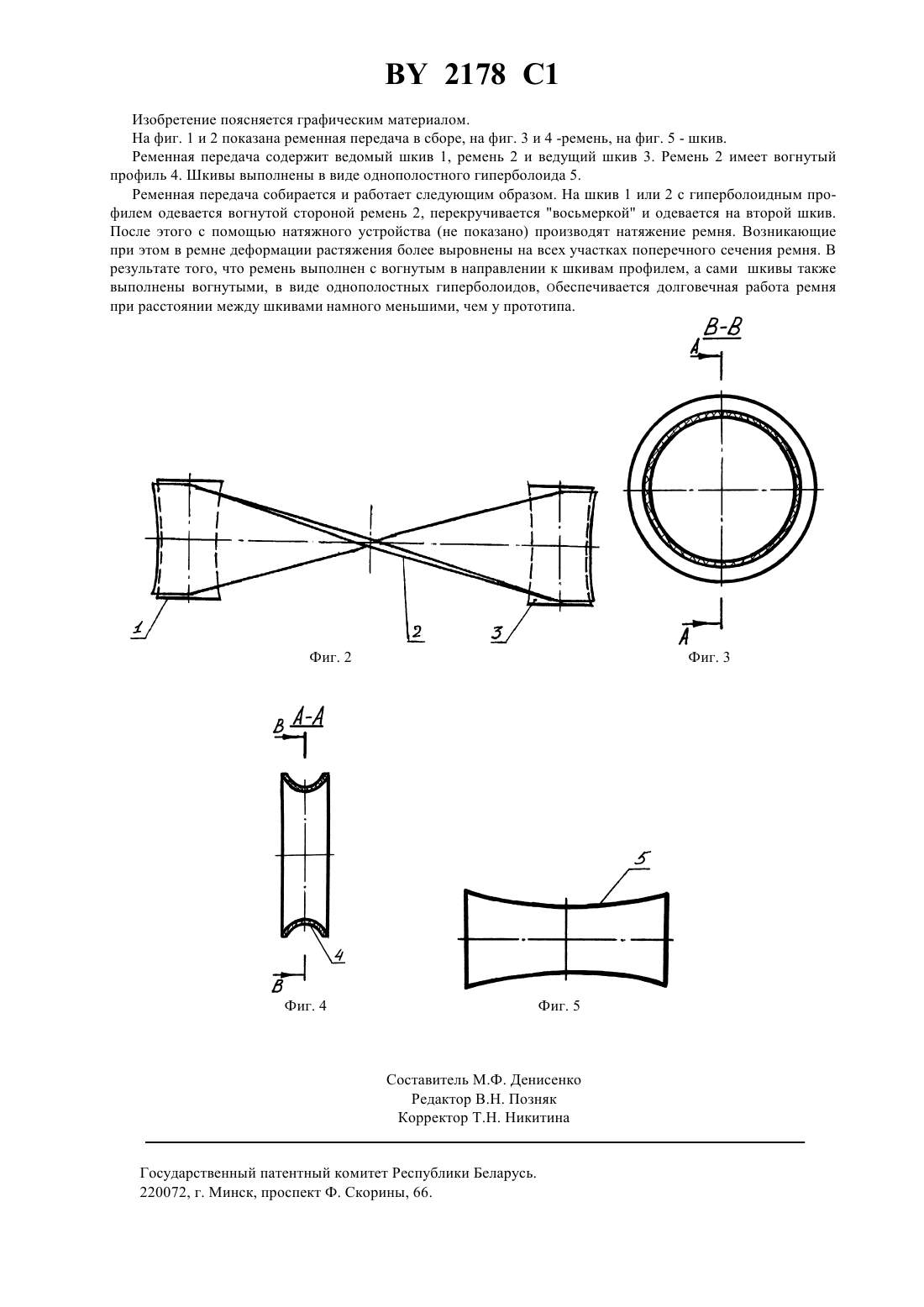

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусский аграрный технический университет(73) Патентообладатель Белорусский аграрный технический университет(57) Перекрестная ременная передача, включающая ведомый и ведущий шкивы и ремень, отличающаяся тем, что каждый из шкивов имеет форму однополостного гиперболоида, а ремень выполнен с вогнутым поперечным сечением.(56) 1. Заявка ЕПВ 0428280, МКИ 16 7/02, 1991. 2. Справочник конструктора сельскохозяйственных машин.-М. Машиностроение, 1967.-С. 223-224 (прототип). Изобретение относится к механике ременных передач, а именно к перекрестным ременным передачам и может быть использовано в машинах и механизмах. Известна ременная передача 1, включающая ведущий и ведомый цилиндрические либо выпуклые шкивы и плоский ремень, который в собранной перекрестной ременной передаче, вследствие неравномерной деформации растяжения по его ширине, принимает форму, на участке от шкива до шкива, близкую к винтовой поверхности. Недостатком данной ременной передачи является то, что вследствие превышения предельно допустимых деформаций растяжения ремня, невозможно получить работоспособную перекрестную плоскоременную передачу с межосевым расстоянием менее 1215 , где- ширина ремня . Работа ремня со значительной деформацией растяжения по его краям приводит к снижению его долговечности. Наиболее близкой к заявленному изобретению является перекрестная ременная передача 2, включающая ведомый и ведущий шкивы и плоский ремень. Недостатком ее является недолговечная работа при уменьшенном межосевом расстоянии. Техническая задача, которую решает данное устройство, заключается в расширении области применения перекрестных ременных передач, вследствие возможности значительного уменьшения межосевого расстояния при обеспечении долговечности ремня. Для этого, в перекрестной ременной передаче, включающей ведомый и ведущий шкивы и ремень, каждый из шкивов имеет форму однополостного гиперболоида, а ремень выполнен с вогнутым поперечным сечением. 2178 1 Изобретение поясняется графическим материалом. На фиг. 1 и 2 показана ременная передача в сборе, на фиг. 3 и 4 -ремень, на фиг. 5 - шкив. Ременная передача содержит ведомый шкив 1, ремень 2 и ведущий шкив 3. Ремень 2 имеет вогнутый профиль 4. Шкивы выполнены в виде однополостного гиперболоида 5. Ременная передача собирается и работает следующим образом. На шкив 1 или 2 с гиперболоидным профилем одевается вогнутой стороной ремень 2, перекручивается восьмеркой и одевается на второй шкив. После этого с помощью натяжного устройства (не показано) производят натяжение ремня. Возникающие при этом в ремне деформации растяжения более выровнены на всех участках поперечного сечения ремня. В результате того, что ремень выполнен с вогнутым в направлении к шкивам профилем, а сами шкивы также выполнены вогнутыми, в виде однополостных гиперболоидов, Обеспечивается долговечная работа ремня при расстоянии между шкивами намного меньшими, чем у прототипа. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
