Планетарная передача

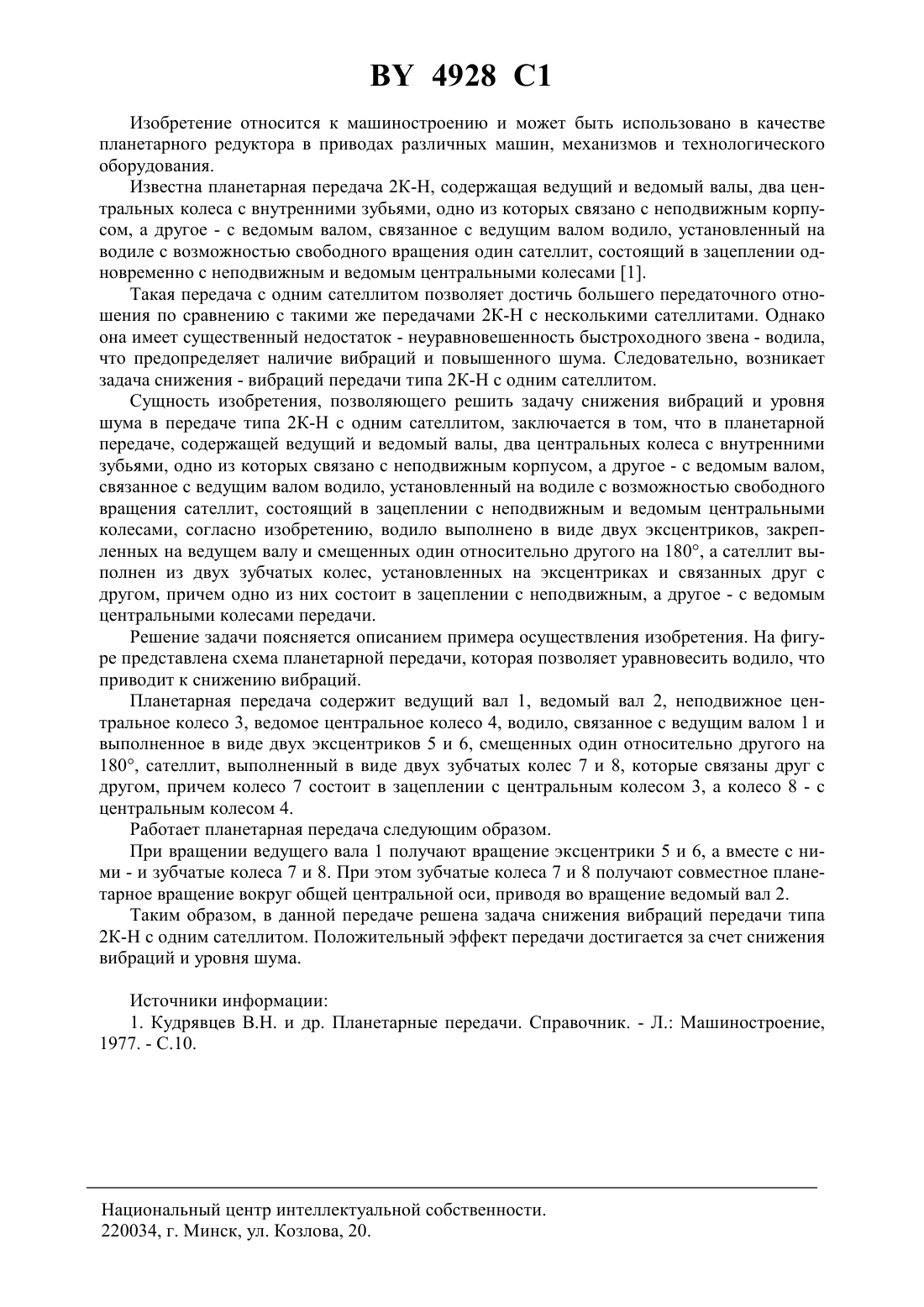

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Могилевский машиностроительный институт(72) Авторы Пашкевич Александр Михайлович Пашкевич Виктор Михайлович Геращенко Василий Васильевич Пашкевич Михаил Федорович(73) Патентообладатель Могилвский машиностроительный институт(57) Планетарная передача, содержащая ведущий и ведомый валы, два центральных колеса с внутренними зубьями, одно из которых связано с неподвижным корпусом, а другое - с ведомым валом, связанное с ведущим валом водило, установленный на водиле с возможностью свободного вращения сателлит, состоящий в зацеплении с неподвижным и ведомым центральными колесами, отличающаяся тем, что водило выполнено в виде двух эксцентриков, закрепленных на ведущем валу и смещенных один относительно другого на 180, а сателлит выполнен из двух зубчатых колес, установленных на эксцентриках и связанных друг с другом, причем одно из них состоит в зацеплении с неподвижным, а другое- с ведомым центральными колесами передачи. 4928 1 Изобретение относится к машиностроению и может быть использовано в качестве планетарного редуктора в приводах различных машин, механизмов и технологического оборудования. Известна планетарная передача 2 К-Н, содержащая ведущий и ведомый валы, два центральных колеса с внутренними зубьями, одно из которых связано с неподвижным корпусом, а другое - с ведомым валом, связанное с ведущим валом водило, установленный на водиле с возможностью свободного вращения один сателлит, состоящий в зацеплении одновременно с неподвижным и ведомым центральными колесами 1. Такая передача с одним сателлитом позволяет достичь большего передаточного отношения по сравнению с такими же передачами 2 К-Н с несколькими сателлитами. Однако она имеет существенный недостаток - неуравновешенность быстроходного звена - водила,что предопределяет наличие вибраций и повышенного шума. Следовательно, возникает задача снижения - вибраций передачи типа 2 К-Н с одним сателлитом. Сущность изобретения, позволяющего решить задачу снижения вибраций и уровня шума в передаче типа 2 К-Н с одним сателлитом, заключается в том, что в планетарной передаче, содержащей ведущий и ведомый валы, два центральных колеса с внутренними зубьями, одно из которых связано с неподвижным корпусом, а другое - с ведомым валом,связанное с ведущим валом водило, установленный на водиле с возможностью свободного вращения сателлит, состоящий в зацеплении с неподвижным и ведомым центральными колесами, согласно изобретению, водило выполнено в виде двух эксцентриков, закрепленных на ведущем валу и смещенных один относительно другого на 180, а сателлит выполнен из двух зубчатых колес, установленных на эксцентриках и связанных друг с другом, причем одно из них состоит в зацеплении с неподвижным, а другое - с ведомым центральными колесами передачи. Решение задачи поясняется описанием примера осуществления изобретения. На фигуре представлена схема планетарной передачи, которая позволяет уравновесить водило, что приводит к снижению вибраций. Планетарная передача содержит ведущий вал 1, ведомый вал 2, неподвижное центральное колесо 3, ведомое центральное колесо 4, водило, связанное с ведущим валом 1 и выполненное в виде двух эксцентриков 5 и 6, смещенных один относительно другого на 180, сателлит, выполненный в виде двух зубчатых колес 7 и 8, которые связаны друг с другом, причем колесо 7 состоит в зацеплении с центральным колесом 3, а колесо 8 - с центральным колесом 4. Работает планетарная передача следующим образом. При вращении ведущего вала 1 получают вращение эксцентрики 5 и 6, а вместе с ними - и зубчатые колеса 7 и 8. При этом зубчатые колеса 7 и 8 получают совместное планетарное вращение вокруг общей центральной оси, приводя во вращение ведомый вал 2. Таким образом, в данной передаче решена задача снижения вибраций передачи типа 2 К-Н с одним сателлитом. Положительный эффект передачи достигается за счет снижения вибраций и уровня шума. Источники информации 1. Кудрявцев В.Н. и др. Планетарные передачи. Справочник. - Л. Машиностроение,1977. - С.10. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
