Электромагнитный датчик расхода

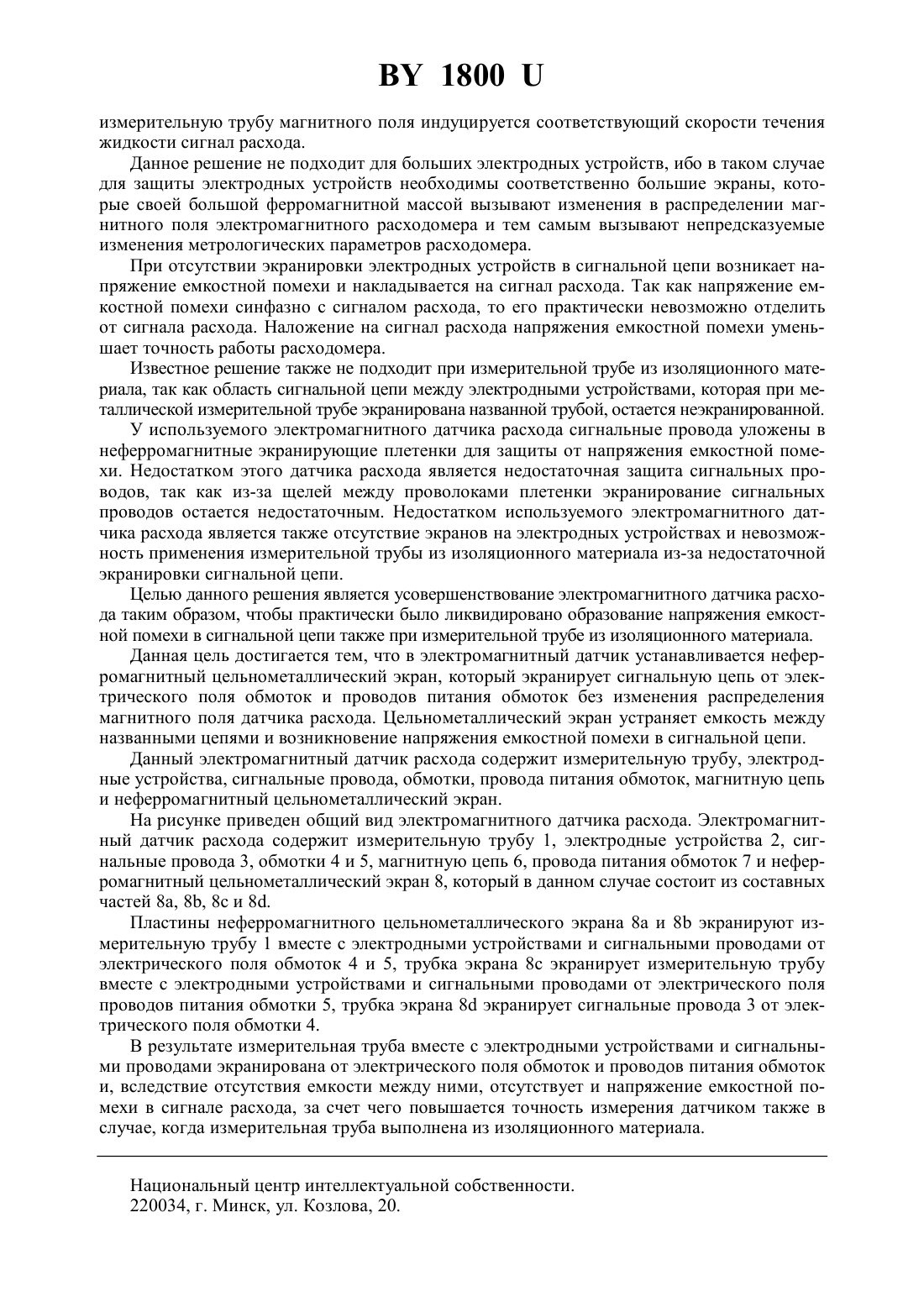

(57) Электромагнитный датчик расхода, который содержит измерительную трубу, электродные устройства, сигнальные провода, обмотки, провода питания обмоток и магнитную цепь, отличающийся тем, что содержит неферромагнитный цельнометаллический экран, который расположен между измерительной трубой, электродными устройствами и сигнальными проводами с одной стороны и обмотками и проводами питания обмоток с другой стороны. Полезная модель относится к области электротехники и может быть использована в качестве электромагнитного датчика расхода, предназначенного для измерения расхода электропроводной жидкости в трубопроводах. Известен электромагнитный расходомер, который содержит измерительную трубу,электродные устройства, сигнальные провода, обмотки, провода питания обмоток и магнитную цепь 1. В использовании в серийном производстве у владельца полезной модели имеется электромагнитный датчик расхода, который содержит измерительную трубу, электродные устройства, сигнальные провода, обмотки, провода питания обмоток и магнитную цепь. Сигнальные провода известного электромагнитного расходомера уложены в ферромагнитные трубки, которые доведены до измерительной трубы. В случае металлической измерительной трубы сигнальная цепь защищена от емкостной помехи, причиной которой является емкость между сигнальной цепью и обмотками, при этом сигнальную цепь образуют сигнальные провода, электродные устройства и область внутри измерительной трубы между электродными устройствами, на которую под воздействием пронизывающего 1800 измерительную трубу магнитного поля индуцируется соответствующий скорости течения жидкости сигнал расхода. Данное решение не подходит для больших электродных устройств, ибо в таком случае для защиты электродных устройств необходимы соответственно большие экраны, которые своей большой ферромагнитной массой вызывают изменения в распределении магнитного поля электромагнитного расходомера и тем самым вызывают непредсказуемые изменения метрологических параметров расходомера. При отсутствии экранировки электродных устройств в сигнальной цепи возникает напряжение емкостной помехи и накладывается на сигнал расхода. Так как напряжение емкостной помехи синфазно с сигналом расхода, то его практически невозможно отделить от сигнала расхода. Наложение на сигнал расхода напряжения емкостной помехи уменьшает точность работы расходомера. Известное решение также не подходит при измерительной трубе из изоляционного материала, так как область сигнальной цепи между электродными устройствами, которая при металлической измерительной трубе экранирована названной трубой, остается неэкранированной. У используемого электромагнитного датчика расхода сигнальные провода уложены в неферромагнитные экранирующие плетенки для защиты от напряжения емкостной помехи. Недостатком этого датчика расхода является недостаточная защита сигнальных проводов, так как из-за щелей между проволоками плетенки экранирование сигнальных проводов остается недостаточным. Недостатком используемого электромагнитного датчика расхода является также отсутствие экранов на электродных устройствах и невозможность применения измерительной трубы из изоляционного материала из-за недостаточной экранировки сигнальной цепи. Целью данного решения является усовершенствование электромагнитного датчика расхода таким образом, чтобы практически было ликвидировано образование напряжения емкостной помехи в сигнальной цепи также при измерительной трубе из изоляционного материала. Данная цель достигается тем, что в электромагнитный датчик устанавливается неферромагнитный цельнометаллический экран, который экранирует сигнальную цепь от электрического поля обмоток и проводов питания обмоток без изменения распределения магнитного поля датчика расхода. Цельнометаллический экран устраняет емкость между названными цепями и возникновение напряжения емкостной помехи в сигнальной цепи. Данный электромагнитный датчик расхода содержит измерительную трубу, электродные устройства, сигнальные провода, обмотки, провода питания обмоток, магнитную цепь и неферромагнитный цельнометаллический экран. На рисунке приведен общий вид электромагнитного датчика расхода. Электромагнитный датчик расхода содержит измерительную трубу 1, электродные устройства 2, сигнальные провода 3, обмотки 4 и 5, магнитную цепь 6, провода питания обмоток 7 и неферромагнитный цельнометаллический экран 8, который в данном случае состоит из составных частей 8 а, 8, 8 с и 8. Пластины неферромагнитного цельнометаллического экрана 8 а и 8 экранируют измерительную трубу 1 вместе с электродными устройствами и сигнальными проводами от электрического поля обмоток 4 и 5, трубка экрана 8 с экранирует измерительную трубу вместе с электродными устройствами и сигнальными проводами от электрического поля проводов питания обмотки 5, трубка экрана 8 экранирует сигнальные провода 3 от электрического поля обмотки 4. В результате измерительная труба вместе с электродными устройствами и сигнальными проводами экранирована от электрического поля обмоток и проводов питания обмоток и, вследствие отсутствия емкости между ними, отсутствует и напряжение емкостной помехи в сигнале расхода, за счет чего повышается точность измерения датчиком также в случае, когда измерительная труба выполнена из изоляционного материала. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
