Контейнер для пищевых продуктов

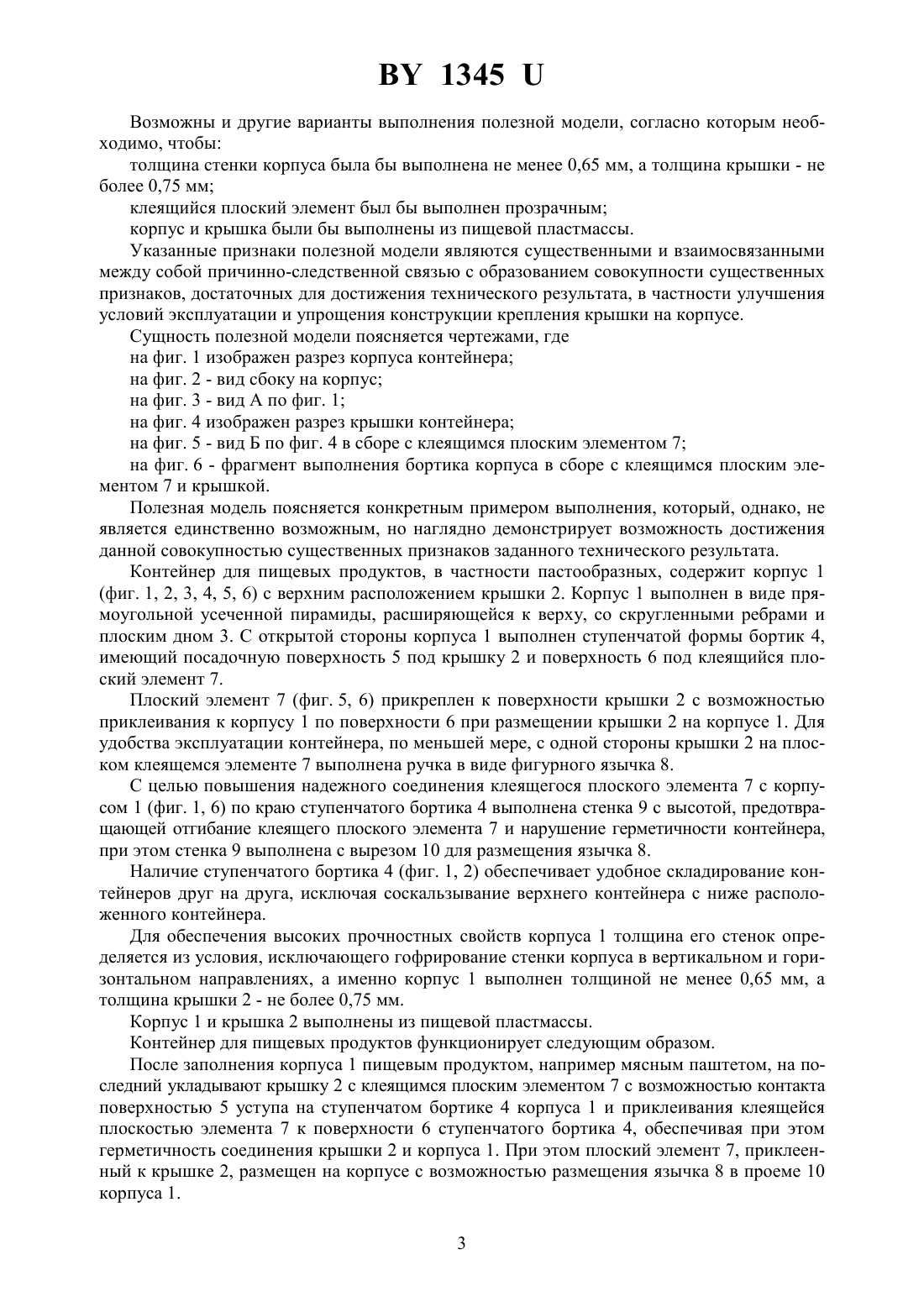

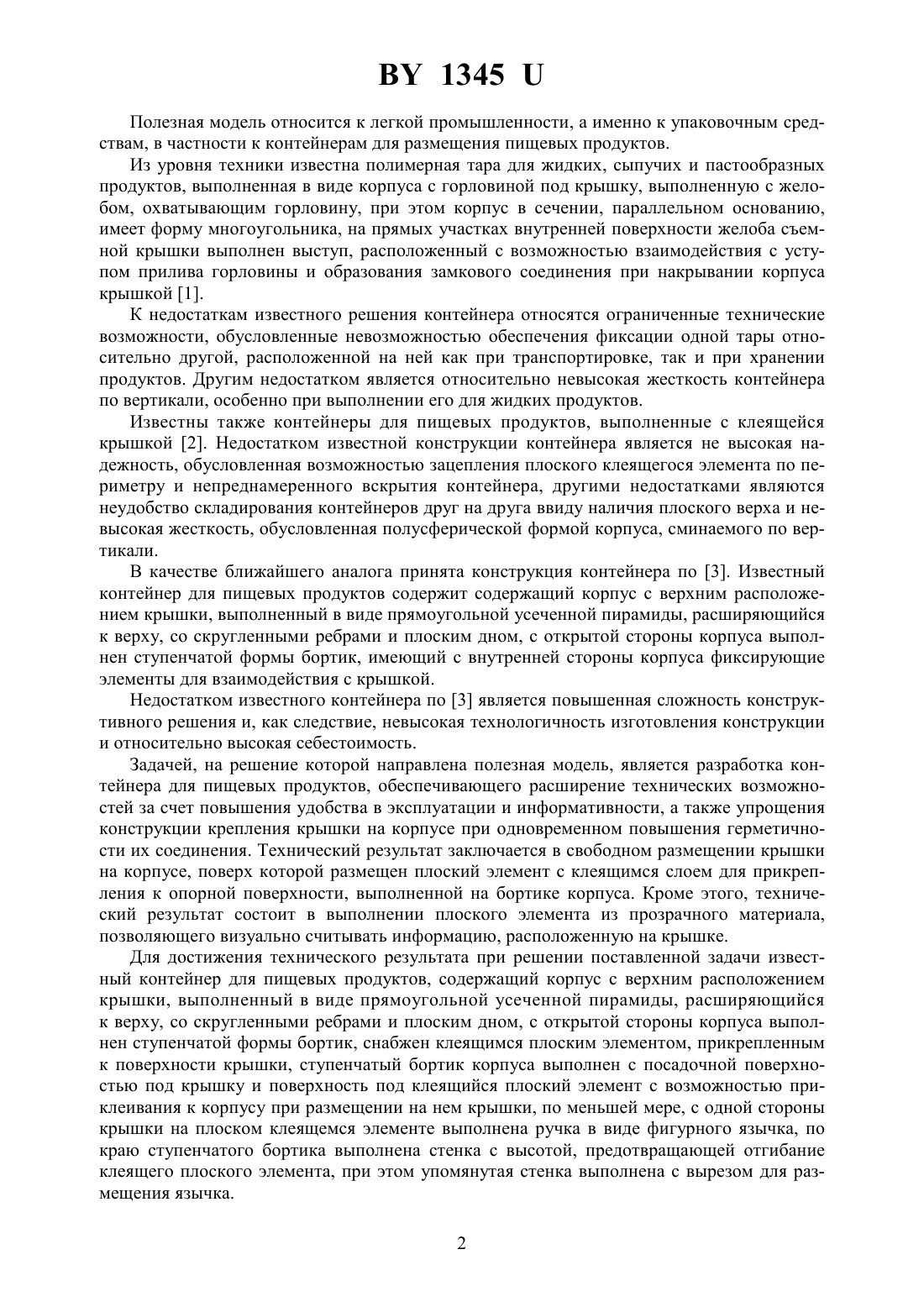

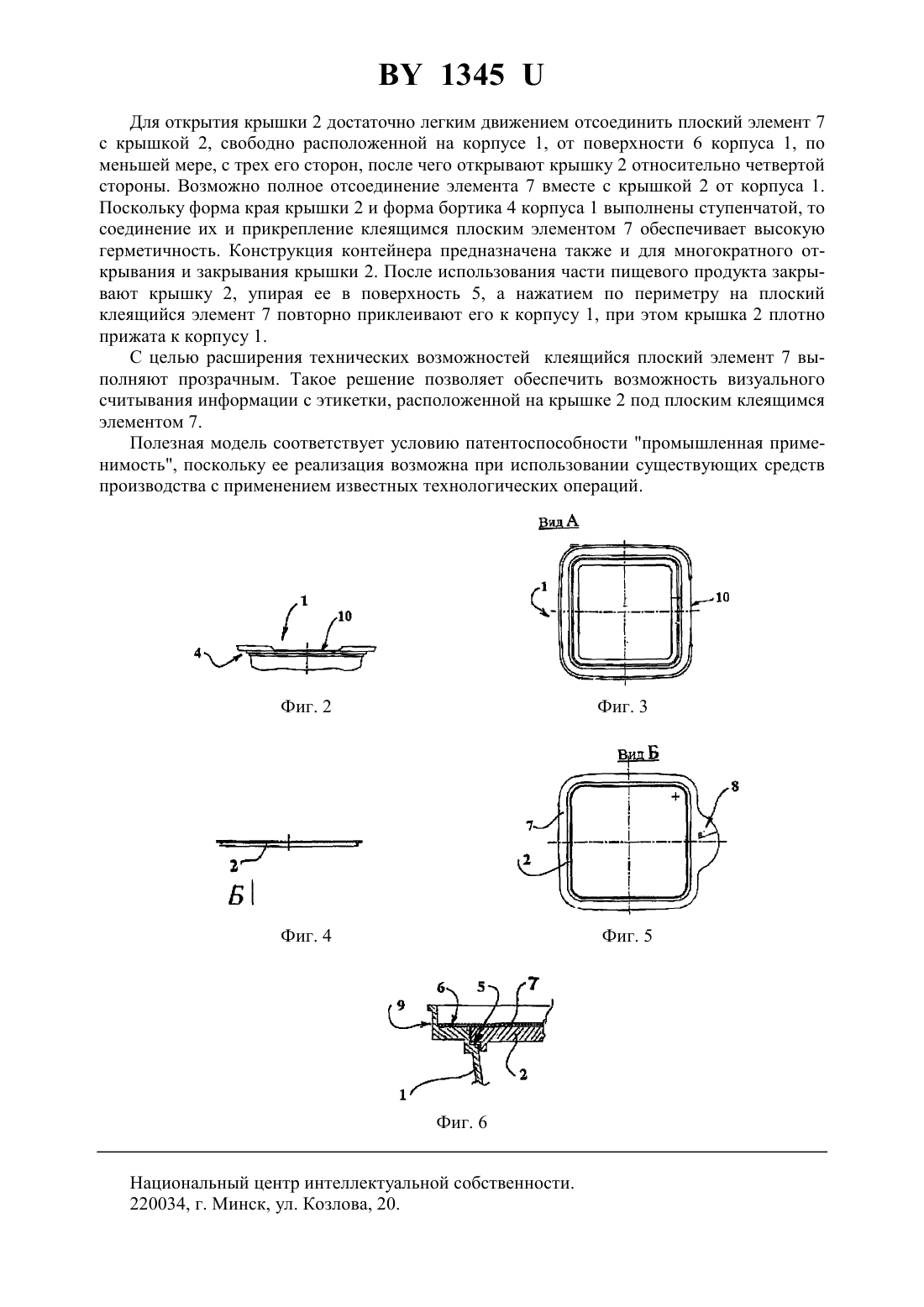

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТЕЙНЕР ДЛЯ ПИЩЕВЫХ ПРОДУКТОВ(71) Заявитель Открытое акционерное общество Останкинский мясоперерабатывающий комбинат(72) Автор Вьюник Игорь Эдуардович(73) Патентообладатель Открытое акционерное общество Останкинский мясоперерабатывающий комбинат(57) 1. Контейнер для пищевых продуктов, содержащий корпус с верхним расположением крышки, выполненный в виде прямоугольной усеченной пирамиды, расширяющейся кверху, со скругленными ребрами и плоским дном, с открытой стороны корпуса выполнен ступенчатой формы бортик, отличающийся тем, что он снабжен клеящимся плоским элементом, прикрепленным к поверхности крышки, ступенчатый бортик корпуса выполнен с посадочной поверхностью под крышку и поверхность под клеящийся плоский элемент с возможностью приклеивания к корпусу при размещении на нем крышки, по меньшей мере, с одной стороны крышки на плоском клеящемся элементе выполнена ручка в виде фигурного язычка, по краю ступенчатого бортика выполнена стенка с высотой,предотвращающей отгибание клеящего плоского элемента, при этом упомянутая стенка выполнена с вырезом для размещения язычка. 2. Контейнер по п. 1, отличающийся тем, что толщина стенки корпуса выполнена не менее 0,65 мм, а толщина крышки - не более 0,75 мм. 3. Контейнер по п. 1, отличающийся тем, что клеящийся плоский элемент выполнен прозрачным. 4. Контейнер по п. 1, отличающийся тем, что корпус и крышка выполнены из пищевой пластмассы. 1345 Полезная модель относится к легкой промышленности, а именно к упаковочным средствам, в частности к контейнерам для размещения пищевых продуктов. Из уровня техники известна полимерная тара для жидких, сыпучих и пастообразных продуктов, выполненная в виде корпуса с горловиной под крышку, выполненную с желобом, охватывающим горловину, при этом корпус в сечении, параллельном основанию,имеет форму многоугольника, на прямых участках внутренней поверхности желоба съемной крышки выполнен выступ, расположенный с возможностью взаимодействия с уступом прилива горловины и образования замкового соединения при накрывании корпуса крышкой 1. К недостаткам известного решения контейнера относятся ограниченные технические возможности, обусловленные невозможностью обеспечения фиксации одной тары относительно другой, расположенной на ней как при транспортировке, так и при хранении продуктов. Другим недостатком является относительно невысокая жесткость контейнера по вертикали, особенно при выполнении его для жидких продуктов. Известны также контейнеры для пищевых продуктов, выполненные с клеящейся крышкой 2. Недостатком известной конструкции контейнера является не высокая надежность, обусловленная возможностью зацепления плоского клеящегося элемента по периметру и непреднамеренного вскрытия контейнера, другими недостатками являются неудобство складирования контейнеров друг на друга ввиду наличия плоского верха и невысокая жесткость, обусловленная полусферической формой корпуса, сминаемого по вертикали. В качестве ближайшего аналога принята конструкция контейнера по 3. Известный контейнер для пищевых продуктов содержит содержащий корпус с верхним расположением крышки, выполненный в виде прямоугольной усеченной пирамиды, расширяющийся к верху, со скругленными ребрами и плоским дном, с открытой стороны корпуса выполнен ступенчатой формы бортик, имеющий с внутренней стороны корпуса фиксирующие элементы для взаимодействия с крышкой. Недостатком известного контейнера по 3 является повышенная сложность конструктивного решения и, как следствие, невысокая технологичность изготовления конструкции и относительно высокая себестоимость. Задачей, на решение которой направлена полезная модель, является разработка контейнера для пищевых продуктов, обеспечивающего расширение технических возможностей за счет повышения удобства в эксплуатации и информативности, а также упрощения конструкции крепления крышки на корпусе при одновременном повышения герметичности их соединения. Технический результат заключается в свободном размещении крышки на корпусе, поверх которой размещен плоский элемент с клеящимся слоем для прикрепления к опорной поверхности, выполненной на бортике корпуса. Кроме этого, технический результат состоит в выполнении плоского элемента из прозрачного материала,позволяющего визуально считывать информацию, расположенную на крышке. Для достижения технического результата при решении поставленной задачи известный контейнер для пищевых продуктов, содержащий корпус с верхним расположением крышки, выполненный в виде прямоугольной усеченной пирамиды, расширяющийся к верху, со скругленными ребрами и плоским дном, с открытой стороны корпуса выполнен ступенчатой формы бортик, снабжен клеящимся плоским элементом, прикрепленным к поверхности крышки, ступенчатый бортик корпуса выполнен с посадочной поверхностью под крышку и поверхность под клеящийся плоский элемент с возможностью приклеивания к корпусу при размещении на нем крышки, по меньшей мере, с одной стороны крышки на плоском клеящемся элементе выполнена ручка в виде фигурного язычка, по краю ступенчатого бортика выполнена стенка с высотой, предотвращающей отгибание клеящего плоского элемента, при этом упомянутая стенка выполнена с вырезом для размещения язычка. 2 1345 Возможны и другие варианты выполнения полезной модели, согласно которым необходимо, чтобы толщина стенки корпуса была бы выполнена не менее 0,65 мм, а толщина крышки - не более 0,75 мм клеящийся плоский элемент был бы выполнен прозрачным корпус и крышка были бы выполнены из пищевой пластмассы. Указанные признаки полезной модели являются существенными и взаимосвязанными между собой причинно-следственной связью с образованием совокупности существенных признаков, достаточных для достижения технического результата, в частности улучшения условий эксплуатации и упрощения конструкции крепления крышки на корпусе. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображен разрез корпуса контейнера на фиг. 2 - вид сбоку на корпус на фиг. 3 - вид А по фиг. 1 на фиг. 4 изображен разрез крышки контейнера на фиг. 5 - вид Б по фиг. 4 в сборе с клеящимся плоским элементом 7 на фиг. 6 - фрагмент выполнения бортика корпуса в сборе с клеящимся плоским элементом 7 и крышкой. Полезная модель поясняется конкретным примером выполнения, который, однако, не является единственно возможным, но наглядно демонстрирует возможность достижения данной совокупностью существенных признаков заданного технического результата. Контейнер для пищевых продуктов, в частности пастообразных, содержит корпус 1(фиг. 1, 2, 3, 4, 5, 6) с верхним расположением крышки 2. Корпус 1 выполнен в виде прямоугольной усеченной пирамиды, расширяющейся к верху, со скругленными ребрами и плоским дном 3. С открытой стороны корпуса 1 выполнен ступенчатой формы бортик 4,имеющий посадочную поверхность 5 под крышку 2 и поверхность 6 под клеящийся плоский элемент 7. Плоский элемент 7 (фиг. 5, 6) прикреплен к поверхности крышки 2 с возможностью приклеивания к корпусу 1 по поверхности 6 при размещении крышки 2 на корпусе 1. Для удобства эксплуатации контейнера, по меньшей мере, с одной стороны крышки 2 на плоском клеящемся элементе 7 выполнена ручка в виде фигурного язычка 8. С целью повышения надежного соединения клеящегося плоского элемента 7 с корпусом 1 (фиг. 1, 6) по краю ступенчатого бортика 4 выполнена стенка 9 с высотой, предотвращающей отгибание клеящего плоского элемента 7 и нарушение герметичности контейнера,при этом стенка 9 выполнена с вырезом 10 для размещения язычка 8. Наличие ступенчатого бортика 4 (фиг. 1, 2) обеспечивает удобное складирование контейнеров друг на друга, исключая соскальзывание верхнего контейнера с ниже расположенного контейнера. Для обеспечения высоких прочностных свойств корпуса 1 толщина его стенок определяется из условия, исключающего гофрирование стенки корпуса в вертикальном и горизонтальном направлениях, а именно корпус 1 выполнен толщиной не менее 0,65 мм, а толщина крышки 2 - не более 0,75 мм. Корпус 1 и крышка 2 выполнены из пищевой пластмассы. Контейнер для пищевых продуктов функционирует следующим образом. После заполнения корпуса 1 пищевым продуктом, например мясным паштетом, на последний укладывают крышку 2 с клеящимся плоским элементом 7 с возможностью контакта поверхностью 5 уступа на ступенчатом бортике 4 корпуса 1 и приклеивания клеящейся плоскостью элемента 7 к поверхности 6 ступенчатого бортика 4, обеспечивая при этом герметичность соединения крышки 2 и корпуса 1. При этом плоский элемент 7, приклеенный к крышке 2, размещен на корпусе с возможностью размещения язычка 8 в проеме 10 корпуса 1. 3 1345 Для открытия крышки 2 достаточно легким движением отсоединить плоский элемент 7 с крышкой 2, свободно расположенной на корпусе 1, от поверхности 6 корпуса 1, по меньшей мере, с трех его сторон, после чего открывают крышку 2 относительно четвертой стороны. Возможно полное отсоединение элемента 7 вместе с крышкой 2 от корпуса 1. Поскольку форма края крышки 2 и форма бортика 4 корпуса 1 выполнены ступенчатой, то соединение их и прикрепление клеящимся плоским элементом 7 обеспечивает высокую герметичность. Конструкция контейнера предназначена также и для многократного открывания и закрывания крышки 2. После использования части пищевого продукта закрывают крышку 2, упирая ее в поверхность 5, а нажатием по периметру на плоский клеящийся элемент 7 повторно приклеивают его к корпусу 1, при этом крышка 2 плотно прижата к корпусу 1. С целью расширения технических возможностей клеящийся плоский элемент 7 выполняют прозрачным. Такое решение позволяет обеспечить возможность визуального считывания информации с этикетки, расположенной на крышке 2 под плоским клеящимся элементом 7. Полезная модель соответствует условию патентоспособности промышленная применимость, поскольку ее реализация возможна при использовании существующих средств производства с применением известных технологических операций. Фиг. 6 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
