Емкость для упаковки и хранения пищевых и технических продуктов

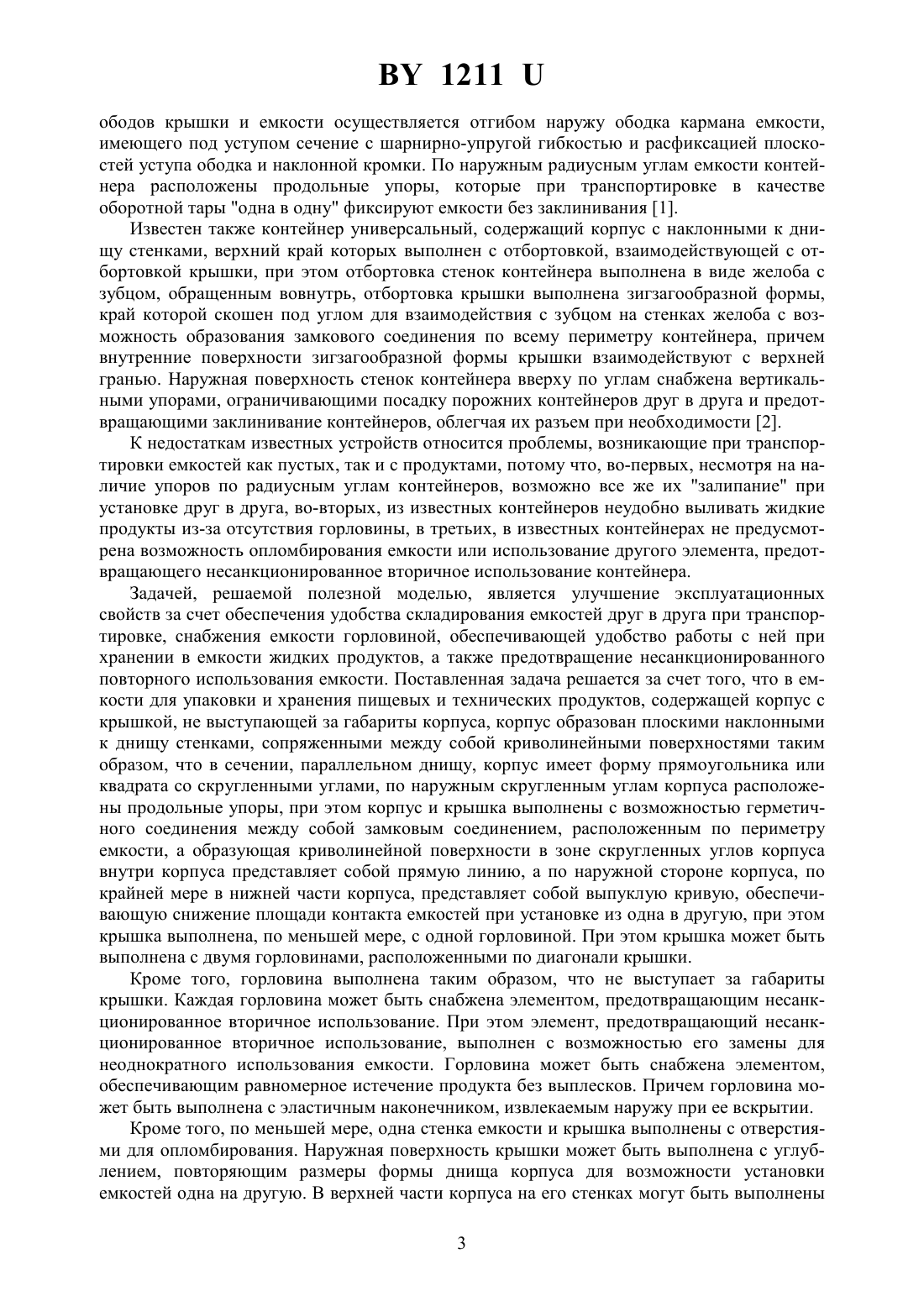

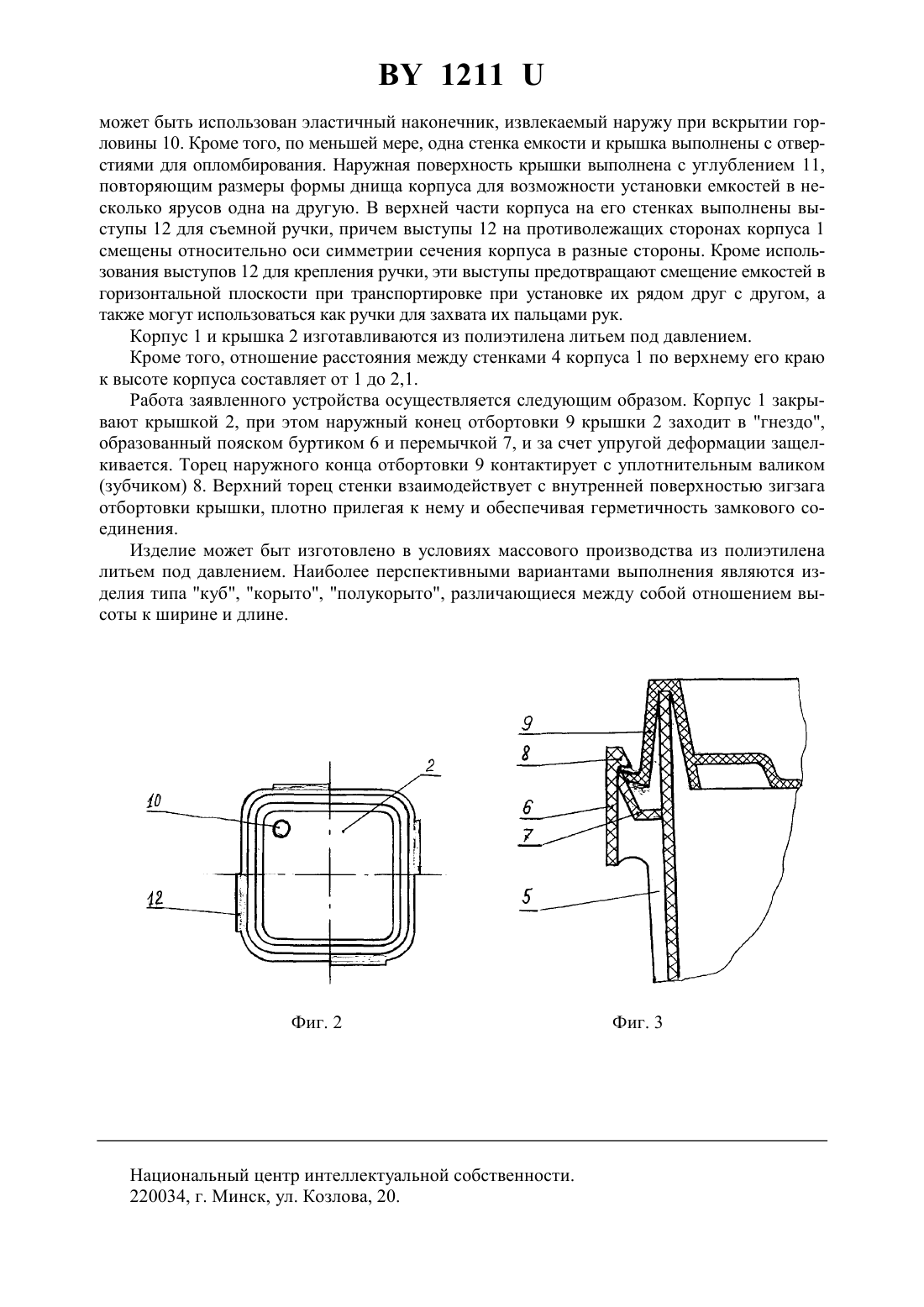

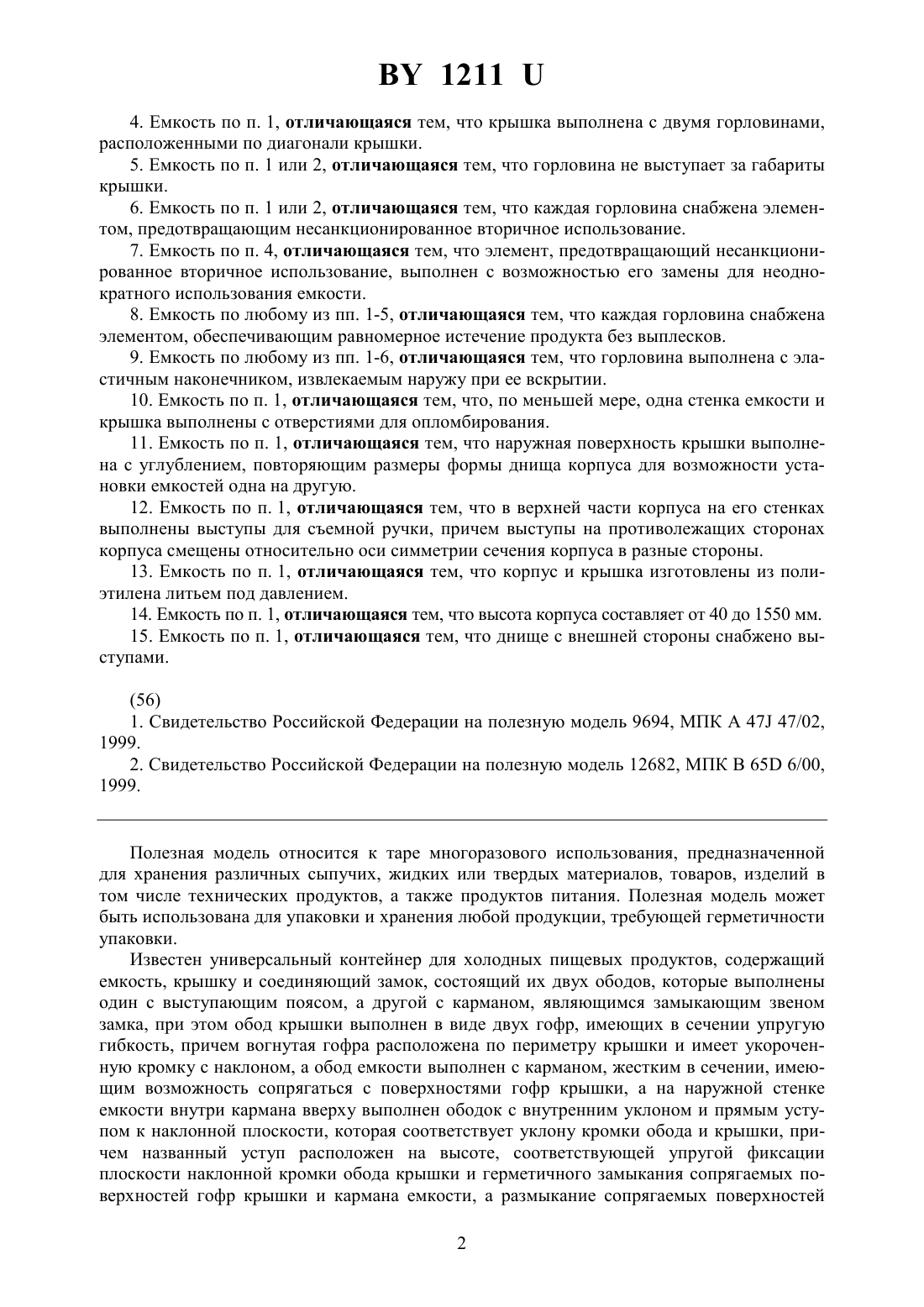

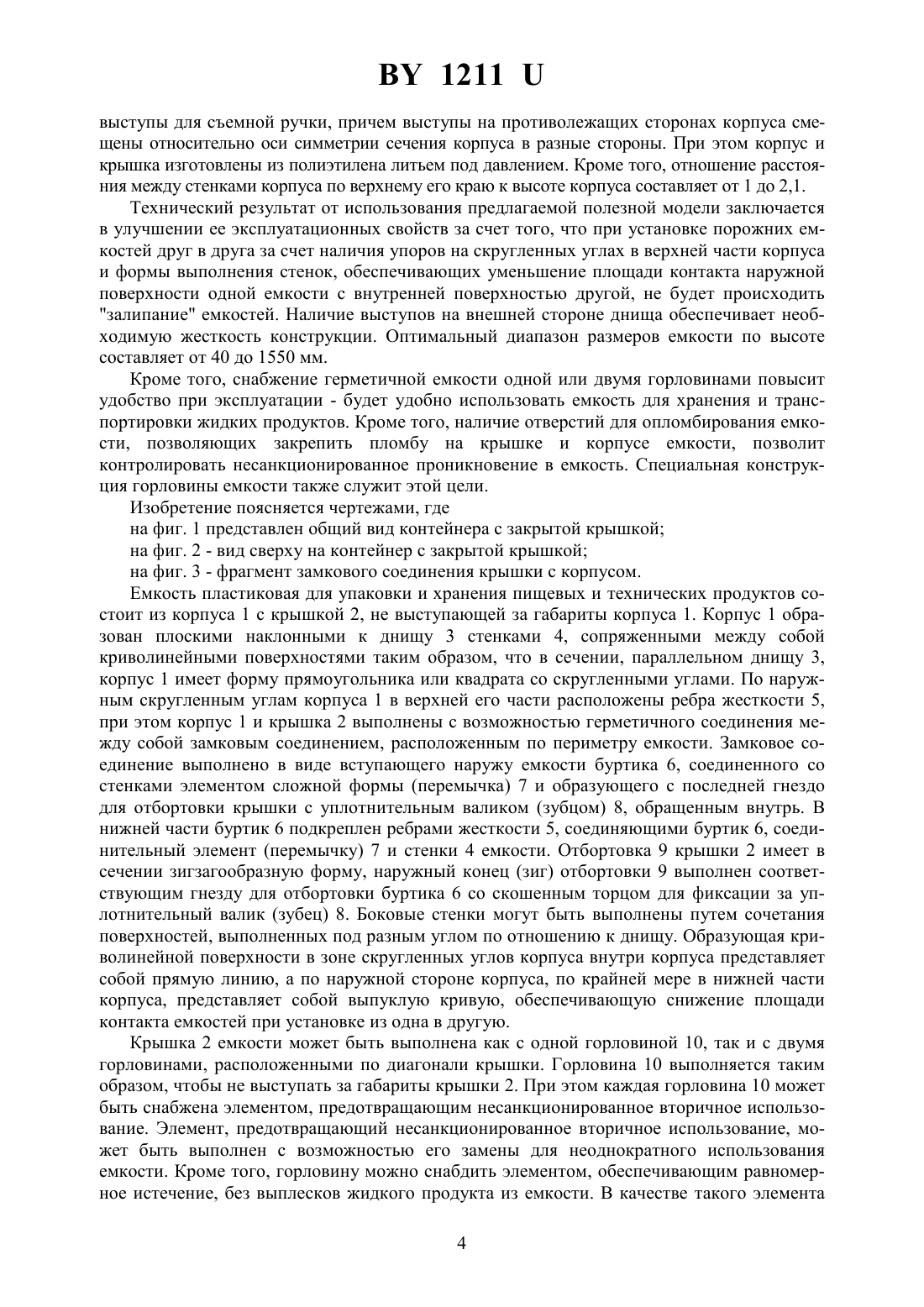

(51)47 47/02,65 6/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЕМКОСТЬ ДЛЯ УПАКОВКИ И ХРАНЕНИЯ ПИЩЕВЫХ И ТЕХНИЧЕСКИХ ПРОДУКТОВ(72) Автор Юрьев Николай Семенович(57) 1. Емкость для упаковки и хранения пищевых и технических продуктов, содержащая корпус с крышкой, не выступающей за габариты корпуса, причем последний образован плоскими наклонными к днищу стенками, сопряженными между собой криволинейными поверхностями таким образом, что в сечении, параллельном днищу, корпус имеет форму прямоугольника или квадрата со скругленными углами, по наружным скругленным углам корпуса в его верхней части расположены ребра-упоры, при этом корпус и крышка выполнены с возможностью герметичного соединения между путем замкового соединения,расположенного по периметру емкости, отличающаяся тем, что образующая криволинейной поверхности в зоне скругленных углов корпуса внутри корпуса представляет собой прямую линию, а по наружной стороне корпуса, по крайней мере в нижней части корпуса, представляет собой выпуклую кривую, замковое соединение выполнено в виде отходящего от стенок буртика с уплотнительным валиком на внутренней стороне, соединенного со стенкой емкости элементом сложной формы с образованием гнезда для отбортовки крышки, при этом крышка выполнена, по меньшей мере, с одной горловиной. 2. Емкость по п. 1, отличающаяся тем, что ребра-упоры соединяют буртик со стенкой. 3. Емкость по п. 1, отличающаяся тем, что стенки корпуса образованы по крайней мере совокупностью двух наклонных к днищу стенками. 12114. Емкость по п. 1, отличающаяся тем, что крышка выполнена с двумя горловинами,расположенными по диагонали крышки. 5. Емкость по п. 1 или 2, отличающаяся тем, что горловина не выступает за габариты крышки. 6. Емкость по п. 1 или 2, отличающаяся тем, что каждая горловина снабжена элементом, предотвращающим несанкционированное вторичное использование. 7. Емкость по п. 4, отличающаяся тем, что элемент, предотвращающий несанкционированное вторичное использование, выполнен с возможностью его замены для неоднократного использования емкости. 8. Емкость по любому из пп. 1-5, отличающаяся тем, что каждая горловина снабжена элементом, обеспечивающим равномерное истечение продукта без выплесков. 9. Емкость по любому из пп. 1-6, отличающаяся тем, что горловина выполнена с эластичным наконечником, извлекаемым наружу при ее вскрытии. 10. Емкость по п. 1, отличающаяся тем, что, по меньшей мере, одна стенка емкости и крышка выполнены с отверстиями для опломбирования. 11. Емкость по п. 1, отличающаяся тем, что наружная поверхность крышки выполнена с углублением, повторяющим размеры формы днища корпуса для возможности установки емкостей одна на другую. 12. Емкость по п. 1, отличающаяся тем, что в верхней части корпуса на его стенках выполнены выступы для съемной ручки, причем выступы на противолежащих сторонах корпуса смещены относительно оси симметрии сечения корпуса в разные стороны. 13. Емкость по п. 1, отличающаяся тем, что корпус и крышка изготовлены из полиэтилена литьем под давлением. 14. Емкость по п. 1, отличающаяся тем, что высота корпуса составляет от 40 до 1550 мм. 15. Емкость по п. 1, отличающаяся тем, что днище с внешней стороны снабжено выступами.(56) 1. Свидетельство Российской Федерации на полезную модель 9694, МПК А 47 47/02,1999. 2. Свидетельство Российской Федерации на полезную модель 12682, МПК В 65 6/00,1999. Полезная модель относится к таре многоразового использования, предназначенной для хранения различных сыпучих, жидких или твердых материалов, товаров, изделий в том числе технических продуктов, а также продуктов питания. Полезная модель может быть использована для упаковки и хранения любой продукции, требующей герметичности упаковки. Известен универсальный контейнер для холодных пищевых продуктов, содержащий емкость, крышку и соединяющий замок, состоящий их двух ободов, которые выполнены один с выступающим поясом, а другой с карманом, являющимся замыкающим звеном замка, при этом обод крышки выполнен в виде двух гофр, имеющих в сечении упругую гибкость, причем вогнутая гофра расположена по периметру крышки и имеет укороченную кромку с наклоном, а обод емкости выполнен с карманом, жестким в сечении, имеющим возможность сопрягаться с поверхностями гофр крышки, а на наружной стенке емкости внутри кармана вверху выполнен ободок с внутренним уклоном и прямым уступом к наклонной плоскости, которая соответствует уклону кромки обода и крышки, причем названный уступ расположен на высоте, соответствующей упругой фиксации плоскости наклонной кромки обода крышки и герметичного замыкания сопрягаемых поверхностей гофр крышки и кармана емкости, а размыкание сопрягаемых поверхностей 2 1211 ободов крышки и емкости осуществляется отгибом наружу ободка кармана емкости,имеющего под уступом сечение с шарнирно-упругой гибкостью и расфиксацией плоскостей уступа ободка и наклонной кромки. По наружным радиусным углам емкости контейнера расположены продольные упоры, которые при транспортировке в качестве оборотной тары одна в одну фиксируют емкости без заклинивания 1. Известен также контейнер универсальный, содержащий корпус с наклонными к днищу стенками, верхний край которых выполнен с отбортовкой, взаимодействующей с отбортовкой крышки, при этом отбортовка стенок контейнера выполнена в виде желоба с зубцом, обращенным вовнутрь, отбортовка крышки выполнена зигзагообразной формы,край которой скошен под углом для взаимодействия с зубцом на стенках желоба с возможность образования замкового соединения по всему периметру контейнера, причем внутренние поверхности зигзагообразной формы крышки взаимодействуют с верхней гранью. Наружная поверхность стенок контейнера вверху по углам снабжена вертикальными упорами, ограничивающими посадку порожних контейнеров друг в друга и предотвращающими заклинивание контейнеров, облегчая их разъем при необходимости 2. К недостаткам известных устройств относится проблемы, возникающие при транспортировки емкостей как пустых, так и с продуктами, потому что, во-первых, несмотря на наличие упоров по радиусным углам контейнеров, возможно все же их залипание при установке друг в друга, во-вторых, из известных контейнеров неудобно выливать жидкие продукты из-за отсутствия горловины, в третьих, в известных контейнерах не предусмотрена возможность опломбирования емкости или использование другого элемента, предотвращающего несанкционированное вторичное использование контейнера. Задачей, решаемой полезной моделью, является улучшение эксплуатационных свойств за счет обеспечения удобства складирования емкостей друг в друга при транспортировке, снабжения емкости горловиной, обеспечивающей удобство работы с ней при хранении в емкости жидких продуктов, а также предотвращение несанкционированного повторного использования емкости. Поставленная задача решается за счет того, что в емкости для упаковки и хранения пищевых и технических продуктов, содержащей корпус с крышкой, не выступающей за габариты корпуса, корпус образован плоскими наклонными к днищу стенками, сопряженными между собой криволинейными поверхностями таким образом, что в сечении, параллельном днищу, корпус имеет форму прямоугольника или квадрата со скругленными углами, по наружным скругленным углам корпуса расположены продольные упоры, при этом корпус и крышка выполнены с возможностью герметичного соединения между собой замковым соединением, расположенным по периметру емкости, а образующая криволинейной поверхности в зоне скругленных углов корпуса внутри корпуса представляет собой прямую линию, а по наружной стороне корпуса, по крайней мере в нижней части корпуса, представляет собой выпуклую кривую, обеспечивающую снижение площади контакта емкостей при установке из одна в другую, при этом крышка выполнена, по меньшей мере, с одной горловиной. При этом крышка может быть выполнена с двумя горловинами, расположенными по диагонали крышки. Кроме того, горловина выполнена таким образом, что не выступает за габариты крышки. Каждая горловина может быть снабжена элементом, предотвращающим несанкционированное вторичное использование. При этом элемент, предотвращающий несанкционированное вторичное использование, выполнен с возможностью его замены для неоднократного использования емкости. Горловина может быть снабжена элементом,обеспечивающим равномерное истечение продукта без выплесков. Причем горловина может быть выполнена с эластичным наконечником, извлекаемым наружу при ее вскрытии. Кроме того, по меньшей мере, одна стенка емкости и крышка выполнены с отверстиями для опломбирования. Наружная поверхность крышки может быть выполнена с углублением, повторяющим размеры формы днища корпуса для возможности установки емкостей одна на другую. В верхней части корпуса на его стенках могут быть выполнены 3 1211 выступы для съемной ручки, причем выступы на противолежащих сторонах корпуса смещены относительно оси симметрии сечения корпуса в разные стороны. При этом корпус и крышка изготовлены из полиэтилена литьем под давлением. Кроме того, отношение расстояния между стенками корпуса по верхнему его краю к высоте корпуса составляет от 1 до 2,1. Технический результат от использования предлагаемой полезной модели заключается в улучшении ее эксплуатационных свойств за счет того, что при установке порожних емкостей друг в друга за счет наличия упоров на скругленных углах в верхней части корпуса и формы выполнения стенок, обеспечивающих уменьшение площади контакта наружной поверхности одной емкости с внутренней поверхностью другой, не будет происходить залипание емкостей. Наличие выступов на внешней стороне днища обеспечивает необходимую жесткость конструкции. Оптимальный диапазон размеров емкости по высоте составляет от 40 до 1550 мм. Кроме того, снабжение герметичной емкости одной или двумя горловинами повысит удобство при эксплуатации - будет удобно использовать емкость для хранения и транспортировки жидких продуктов. Кроме того, наличие отверстий для опломбирования емкости, позволяющих закрепить пломбу на крышке и корпусе емкости, позволит контролировать несанкционированное проникновение в емкость. Специальная конструкция горловины емкости также служит этой цели. Изобретение поясняется чертежами, где на фиг. 1 представлен общий вид контейнера с закрытой крышкой на фиг. 2 - вид сверху на контейнер с закрытой крышкой на фиг. 3 - фрагмент замкового соединения крышки с корпусом. Емкость пластиковая для упаковки и хранения пищевых и технических продуктов состоит из корпуса 1 с крышкой 2, не выступающей за габариты корпуса 1. Корпус 1 образован плоскими наклонными к днищу 3 стенками 4, сопряженными между собой криволинейными поверхностями таким образом, что в сечении, параллельном днищу 3,корпус 1 имеет форму прямоугольника или квадрата со скругленными углами. По наружным скругленным углам корпуса 1 в верхней его части расположены ребра жесткости 5,при этом корпус 1 и крышка 2 выполнены с возможностью герметичного соединения между собой замковым соединением, расположенным по периметру емкости. Замковое соединение выполнено в виде вступающего наружу емкости буртика 6, соединенного со стенками элементом сложной формы (перемычка) 7 и образующего с последней гнездо для отбортовки крышки с уплотнительным валиком (зубцом) 8, обращенным внутрь. В нижней части буртик 6 подкреплен ребрами жесткости 5, соединяющими буртик 6, соединительный элемент (перемычку) 7 и стенки 4 емкости. Отбортовка 9 крышки 2 имеет в сечении зигзагообразную форму, наружный конец (зиг) отбортовки 9 выполнен соответствующим гнезду для отбортовки буртика 6 со скошенным торцом для фиксации за уплотнительный валик (зубец) 8. Боковые стенки могут быть выполнены путем сочетания поверхностей, выполненных под разным углом по отношению к днищу. Образующая криволинейной поверхности в зоне скругленных углов корпуса внутри корпуса представляет собой прямую линию, а по наружной стороне корпуса, по крайней мере в нижней части корпуса, представляет собой выпуклую кривую, обеспечивающую снижение площади контакта емкостей при установке из одна в другую. Крышка 2 емкости может быть выполнена как с одной горловиной 10, так и с двумя горловинами, расположенными по диагонали крышки. Горловина 10 выполняется таким образом, чтобы не выступать за габариты крышки 2. При этом каждая горловина 10 может быть снабжена элементом, предотвращающим несанкционированное вторичное использование. Элемент, предотвращающий несанкционированное вторичное использование, может быть выполнен с возможностью его замены для неоднократного использования емкости. Кроме того, горловину можно снабдить элементом, обеспечивающим равномерное истечение, без выплесков жидкого продукта из емкости. В качестве такого элемента 4 1211 может быть использован эластичный наконечник, извлекаемый наружу при вскрытии горловины 10. Кроме того, по меньшей мере, одна стенка емкости и крышка выполнены с отверстиями для опломбирования. Наружная поверхность крышки выполнена с углублением 11,повторяющим размеры формы днища корпуса для возможности установки емкостей в несколько ярусов одна на другую. В верхней части корпуса на его стенках выполнены выступы 12 для съемной ручки, причем выступы 12 на противолежащих сторонах корпуса 1 смещены относительно оси симметрии сечения корпуса в разные стороны. Кроме использования выступов 12 для крепления ручки, эти выступы предотвращают смещение емкостей в горизонтальной плоскости при транспортировке при установке их рядом друг с другом, а также могут использоваться как ручки для захвата их пальцами рук. Корпус 1 и крышка 2 изготавливаются из полиэтилена литьем под давлением. Кроме того, отношение расстояния между стенками 4 корпуса 1 по верхнему его краю к высоте корпуса составляет от 1 до 2,1. Работа заявленного устройства осуществляется следующим образом. Корпус 1 закрывают крышкой 2, при этом наружный конец отбортовки 9 крышки 2 заходит в гнездо,образованный пояском буртиком 6 и перемычкой 7, и за счет упругой деформации защелкивается. Торец наружного конца отбортовки 9 контактирует с уплотнительным валиком(зубчиком) 8. Верхний торец стенки взаимодействует с внутренней поверхностью зигзага отбортовки крышки, плотно прилегая к нему и обеспечивая герметичность замкового соединения. Изделие может быт изготовлено в условиях массового производства из полиэтилена литьем под давлением. Наиболее перспективными вариантами выполнения являются изделия типа куб, корыто, полукорыто, различающиеся между собой отношением высоты к ширине и длине. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
