Композиция для защитных покрытий

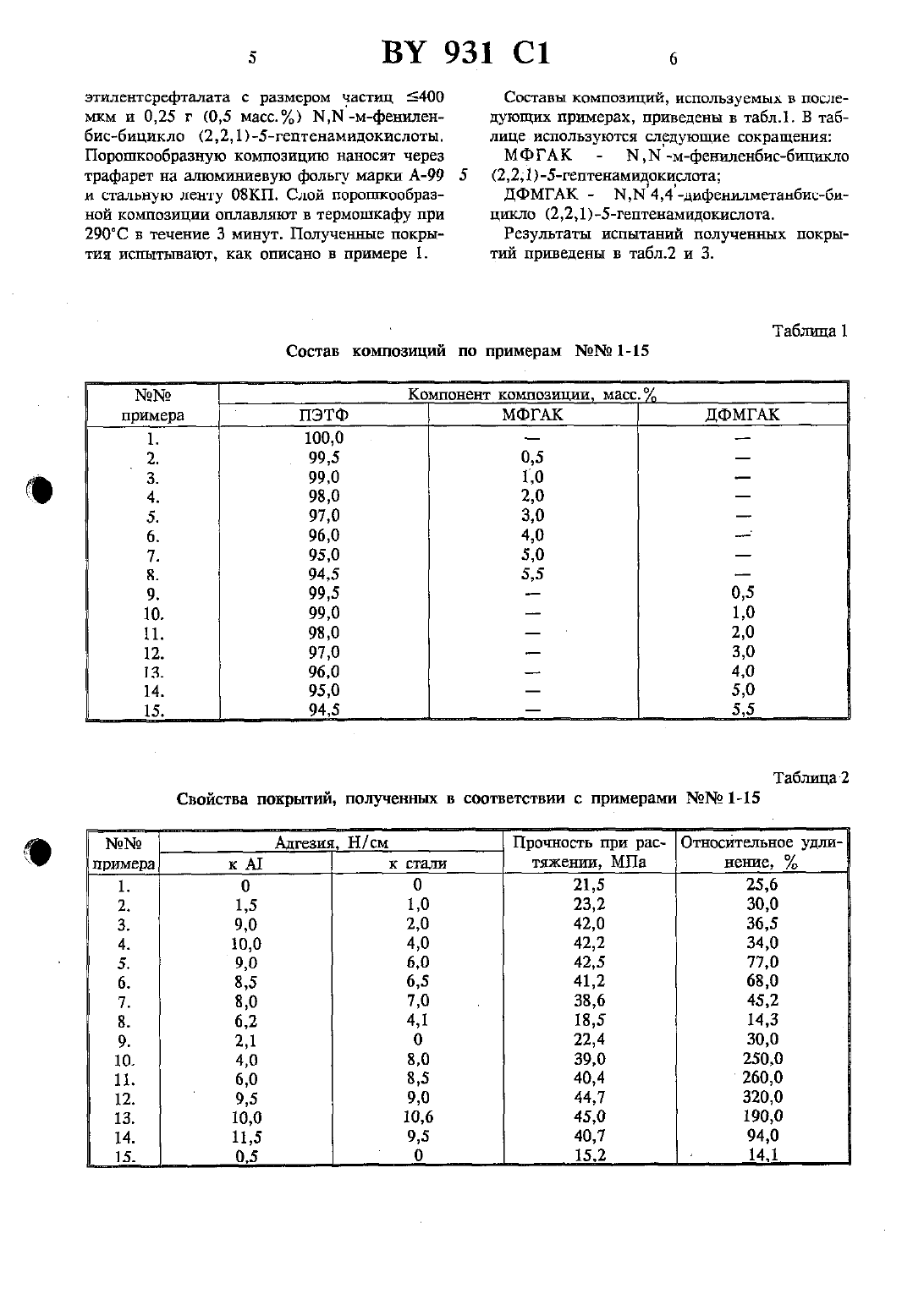

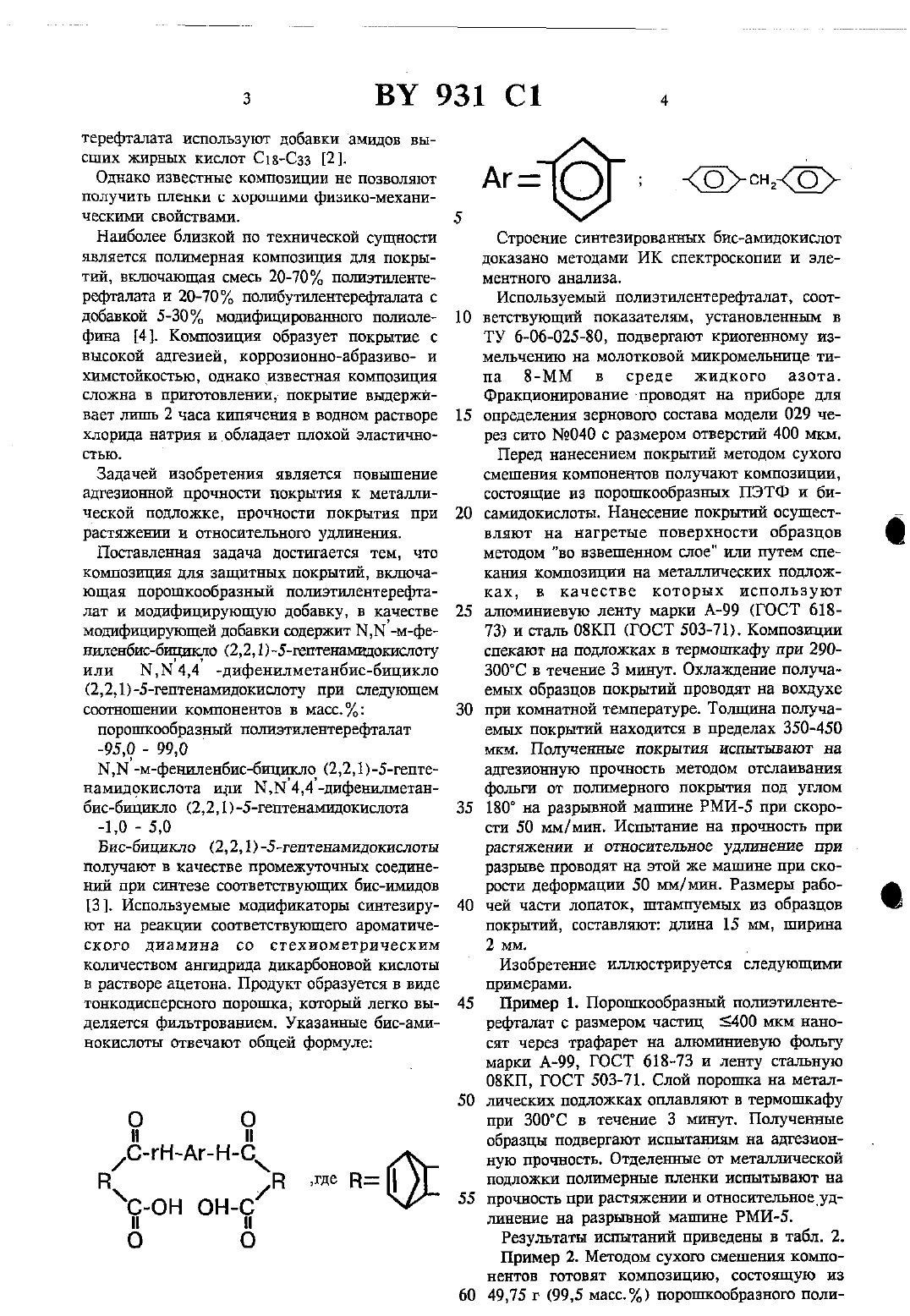

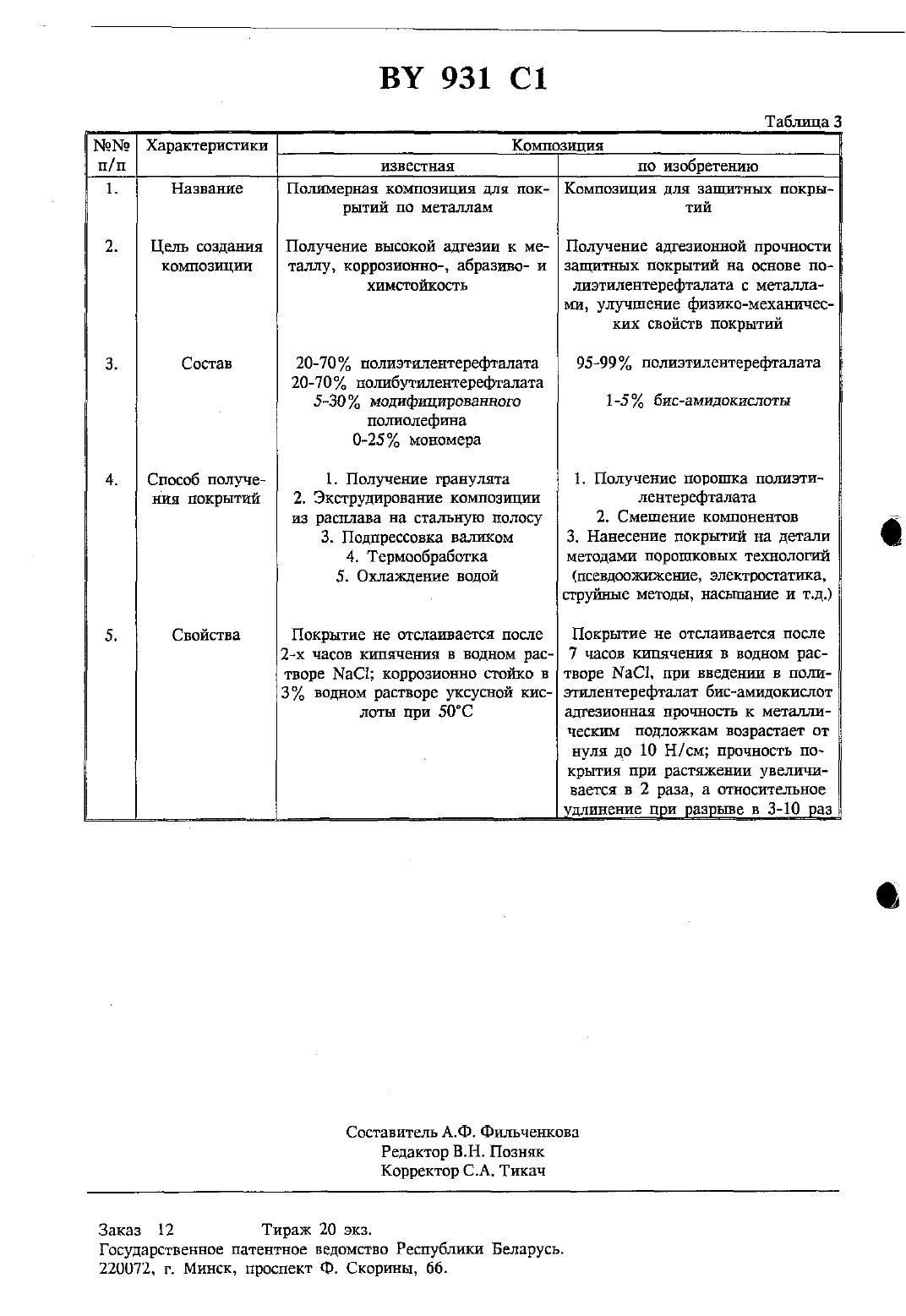

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬКОМПОЗИЦИЯ ДЛЯ ЗАЩИТНЫХ ПОКРЫТИЙО (71) Заявитель Институт механики металло талатполимерных систем АН Беларуси, Институт физико-органической химии АН Беларуси, Научно-производСТВбННС-В предприятие Химремонт (ВЧ)Композиция для защитных покрытий, включяющая порошкообразный полиэтилентерефи модифицирующую добавку,отличающаяся тем, что она содержит в качестве модифицирующей добавки МЫ -м-фениленбис- бицнкло (2,2 1) -5-гептенамидокислоту или Ы Ы 4,4 щифенилметанбис- бицикло(2,2,Ю-З-гептенамидокисдтоту при следующем соотношении компонентов, масс.Патентообладатель Институт механики металлополимерных систем АН Беларусп, Институт физико-органической химии АН Беларуси (В)1. А.Ф. Николаев. Синтетические полимеры и пластические массы на их основемМжЛцХимня, 1966, с.718-722.Изобретение относится к области химии полимеров, в частности к получению защитных покрытий на основе полиэтилентерефталата и может быть использовано в машиностроении,приборостроении, химической промышленности и других отраслях народного хозяйства.Полиэтилентерефталат (ПЭТФ) является одним из важнейших промышленно выпускаемых полимеров и широко применяется для производства пленочных материалов и химических волокон 1. Для улучшения свойств пленок из композиции на основе полиэтилен 3 ш 931 (31 4терефталата используют добавки амидов высших жирных кислот С 1 в-Сз 3 2.Однако известные композиции не позволяют ПОЛУЧИТЬ ПЛСНКИ С ХОРОШИМИ фИЗИКО-МСХЗНИческими свойствами.Наиболее близкой по технической сущности является полимерная композиция для покрытий, вкшочающая смесь 20-70 пшшэтилентерефгалата и 20-7091, полибутилентерефталата с добавкой 540 модифицированного пшшолефина 4 1. Композиция образует покрытие с высокой адгезией, коррозионно-абразиво- и химстойкостыо, однако известная композиция сложна в приготовлении, покрытие выдерживает лишь 2 часа кипячения в водном растворе хлорида натрия и обладает плохой эластичностью.Задачей изобретения является повышение адгезионной прочности покрытия к металлической подложке, прочности покрытия при растяжении и относительного удлинения.Поставленная Задача достигается тем, что композиция для защитных покрытий, включающая порошкообразный полиэтилентерефталат и модифицирующую добавку, в качестве моднфшшрутощей добавки содержит МЫ -м-феШшенбис-бщшгсло (22, 1 ) отептснашщокисдтогу или МЛН 4,4 щифенилметанбис-бицикло(221-5-гептенамидокислоту при следующем соотношении компонентов в масс.ЪДЫ -м-фениленбис-бицикло (2,2,1)-5 гептенамидокислота или МЛ 4,4 щифенилметанбис-бицикло (2,2 1) -5-гептенамидокислотаБис-бицикло (22, 1)5 агептенамидокнслоты получают в качестве промежуточных соединений при синтезе соответствующих бис-имидов 3. Используемые модификаторы синтезируЮТ на реакции СООТВЕТСТВУЮЩЕГО ЕРОМЗТИЧЕского диамина со стехнометрическим количеством ангидрида дикарбоновой кислоты в растворе ацетона. Продукт образуется в виде тонкодисперсною порошка, который легко выделяется фильтрованием. Указанные бис-аминокислоты отвечают общей формулеСтроение синтезированных бис-амидокислот доказано методами ИК спектроскопии и злементного анализа.Используемый полиэтилентерефталат, соответствующий показателям, установленным в ТУ 6-06-025-80, подвергают криогенному измельчению на молотковой микромельнице типа 8-ММ в среде жидкого азота. Фракционирование проводят на приборе для определения зернового состава модели 029 через сито 1 Ч 9040 с размером отверстий 400 шин.Перед нанесением покрытий методом сухого смешения компонентов получают композиции,состоящие из порошкообразных ПЭТФ и бисамидокислоты. Нанесение покрытий осуществляют на нагретые поверхности образцов методом во взвешенном слое или путем спекания композиции на меташшческих подложках, в качестве которых используют алюминиевую ленту марки А-99 (ГОСТ 61873) и сталь ОЗКП (ГОСТ 503-71). Композиции спекают на подложках в термошкафу при 2903 О 0 С в течение 3 минут. Охлаждение получаемых образцов покрытий проводят на вохдухе при комнатной температуре. Тошцина получаемых покрытий находится в пределах 350-450 мкм. Полученные покрытия испытывают на адгезионную прочность методом отслаивания фольги от полимерного покрытия под углом 180 на разрывной машине РМИ-З при скорости 50 мм/мин. Испытание на прочность при растяжении и относительное удлинение при разрыве проводят на этой же машине при скорости деформации 50 мм/ьши. Размеры рабочей части лопаток, штампуемых из образцов покрытий, составляют длина 15 ьш, ширина 2 мм. рИзобретение иллюстрируется следующими примерами.Пример 1. Порошкообразный полиэтилентерефталат с размером частгщ 400 мкм наносят через трафарет на алюминиевую фольгу марки А-99, ГОСТ 618-73 и ленту стальную ОЗКП, ГОСТ 503-71. Слой порошка на металлических подложках оплавляют в термошкафу при 300 С в течение 3 минут. Полученные образцы подвергают испытаниям на адгезионную прочность. отделенные от металлической подложки полимерные пленки исшятывают на прочность при растяжении и относительноеудМнение на разрывной машине РМИ-5.Результаты испытаний приведены в табл. 2.Пример 2. Методом сухого смешения компонентов готовят композицию, состоящую из 49,75 г (99,5 масс.) порогшсообразною поли 5 ВТ 931 С 1 бэтилентсрефталата с размером иастиц 400 мкм и 0,25 г (О,5 масс.) МЫ -м-фениленбис-бицикло (2,2, 1 ) 5-гептенамидокислоты. Порошкообразную композицию наносят через трафарет на алюминиевую фольгу марки А-99 и стальную ленту ОЗКП. Слой порошкообразной композиции оплавляют в термошкафу при 290 С в течение 3 минут, Полученные покрытия Испытывают, как описано в примере 1.Составы композиций, используемых в последующих примерах, приведены в табл.1. В таблице используются следующие сокращенияРезультаты испытаний полученных покрытий приведены в табл.2 и 3.Состав композиций по примерам Нет 1-153. Состав 4. Способ получения покрытий 5. Свойства Заказ 12Полимерная композиция для покрытий по металламПолучение высокой адгезии к металлу, коррозионноц абразиво- и химстойкость1. Получение гранулята 2. Экструдирование композиции из расплава на стальную полосуПОКРЫТИЕ НС ОТСЛЗИВНВТСЯ ПОСЛЕ2 чх часов кипячения в водном растворе ЫаС коррозионно стойко в 3 водном растворе уксусной кис- этилентерефталат биоамидокислотКомпозиция для защитных покрым тийзащитных покрытий на основе полиэтилентерефталата с металлами, улучшение физико-механических свойств покрытийПолучение адгезиониой прочности в1. Получение порошка полиэтилентерефталата 2. Смешение кошюнентов3. Нанесение покрытий на детали методами порошковых технологийПокрытие не отслаивается после 7 часов кипячения в водном растворе ЫаСЕ, при введении в поли адгезионная прочность к металлиЧЕСКИМ ПОДЛПЖКЗМ ВОЗРЗТЗТ ОТ нуля до 10 Н/ см прочность по крытия при растяжении увеличивается в 2 раза, а относительноедлинение при разрыве в 3-10 ВазГосударственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
