Керамическая газовая горелка

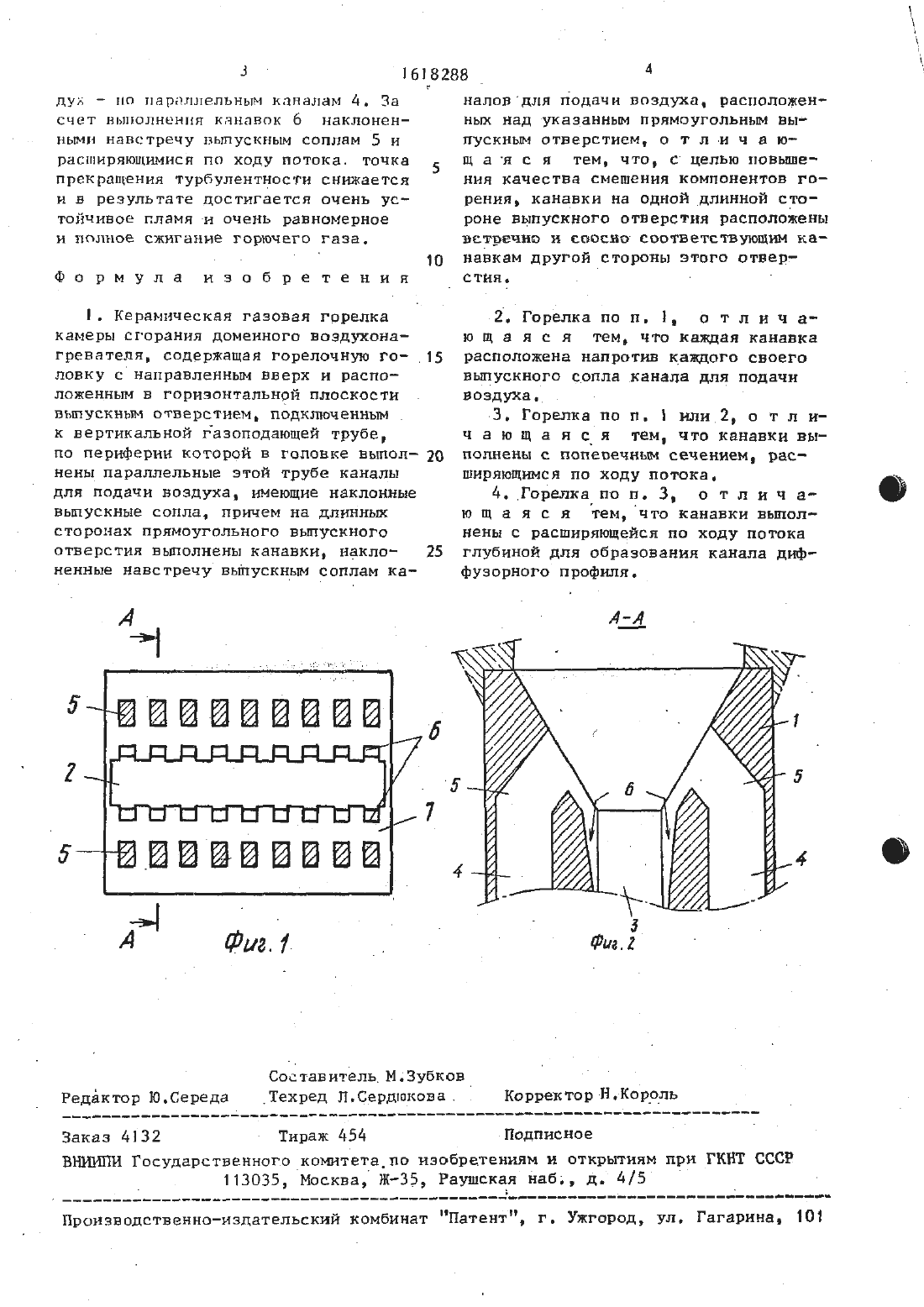

по ИЗОБРЕТЕНИЯМ и отнРьгтиям ПРИ гннтоосР- Изобретениеотноснтся к сжиганию гаэообразноготоплива в горелках камер сгорания воадухонагревателей,ПреНЫуЩеСТВеННО-ИСПОЛЬЗУЕМЫХ С ДОМЕН нын печами.Цель изобретения повышение качества смешения компонентов горения.-ловка керамической горелки на фиг.2 разрез АА на фиг. 1. чкерамическал газоваягорелка со держнт горелочную головку 1 с направ ленньм вверх н расположенньш в гори эонтальной плоскости вьшускным отверстием 2, подключенным к вертикальной газоподающей трубе 3, по периферии которой в головке 1 вьшолнены параллельные этой трубе 3 каналы 4 для подачи воздуха, имеющие наклон- ные выпускные сопла 5, причем на длмннык сторонах прямоугольного выпускного отверстия 2 выолнены канав 2гаэообразного топлива в горелках камер сгорания воэдухоподогревателей,преимущественно доменныщпечей, н поВОЛЯЕТ ПОВЫСИТЬ КЗЧЭСТЕО СМЕШЕНИЕ компонентов гореннл. Прн подаче в камеру 7 сгорания газа по трубе З-через вьшускное отверстие прямоугольного сечения, имеющее на длинньж сторонах канавки 6 наклоненные встречно вьпчускньш соплам 5 каналов 4 для подачи воздуха, обеспечивается повышение качества сжигания газа за счет улучшения смешения компонентов горения. 3 з.п. фдлы, 2 ил.кн 6, наклоненные навстречу выуск нем соплам 5 каналов 4 для подачи воздуха, расположенньж над укаэанньм прямоугольньм вьщускньМ отверстием 2 Канавки 6 на одной длиной стороне выпускного отверстия 2 расположены встречно и соосно соответствующим капавкам 6 другой стороны этого отверстия 2. Каждая канавка 6 может быть расположена напротив каждого своего выпускного сопла 5 канала 4 кроме того, канавки 6 могут быть рыполнены с поперечным сечением, рас щнряющимся по ходу потока,н могут быть выполнены с расширяющейся по ходу потока глубиной для образования канала диффуэорного профиля. Головка 1 расположена в камере-7 сгорания. Горелка работает спедУЮЩи обра- зом. - . При работе горелки газ в камеру 7 сгорания подается по трубе 3, а возтдух - по параллельньт каналам 4. За счет выполнения нанавок 6 наклоненнмн навстречу выпускным соплам 5 и расширяющимися по ходу потока. точка 5 прекращения турбулентности снижаетсяи в результате достигается очень устойчивое пламя и очень равномерноеи полное сжигание горючего газа.. Керамическая газовая горелка камеры сгорания доменного воздухонагревателя содержащая горелочную го 5 повку с налравленнм вверх и расположенным в горизонтальной плоскости въшускным отверстием, подключенным к вертикальной Еазоподающей трубе,по периферии которой в головке выпол- 20 нены параллельные этой трубе каналы для подачи воздуха, имеющие наклонные вьшускные сопла, причем на длинным сторонах прямоугольного выпускного отверстия вьшолнены канавки, накло 25 ненные навстречу вышускны соплам ка Гналов для подачи воздуха, расположенньш над указанньш прямоугольньм выпускнм отверстием, о т л-н ч а ю щ ан с я тем, что, с целью новшения качества смешения компонентов горения, канавки на одной длинной стороне выпускного отверстия расположены встречно н еоосноясоответствующи нанавкам другой стороны этого отверстня.2. Горелка по п. Е, о т л и ч аю щ а я с я тем, что каждая канавка расположена напротив каждого своего выускного сопла канала для подачи воздуха.3. Горелка по п. 1 или 2, о т л ич а ю Щ а я ся тем, что канавки выполнены с поперечным сечением, расширяющися по ходу потока.4.Горелка по п. 3, о т л и ч аю щ а я с я тем, что канавки вьшолнены с расширяющейся по ходу потока глубиной для образования канала диффузорного профиля.ВНИИ Государственного комтетапо изобретениям и открытиям приГКНТ СССР 113035, Москва, Ж 35, Раушская наб., д. 4/5
