Устройство для непрерывной сварки полимерных пленок

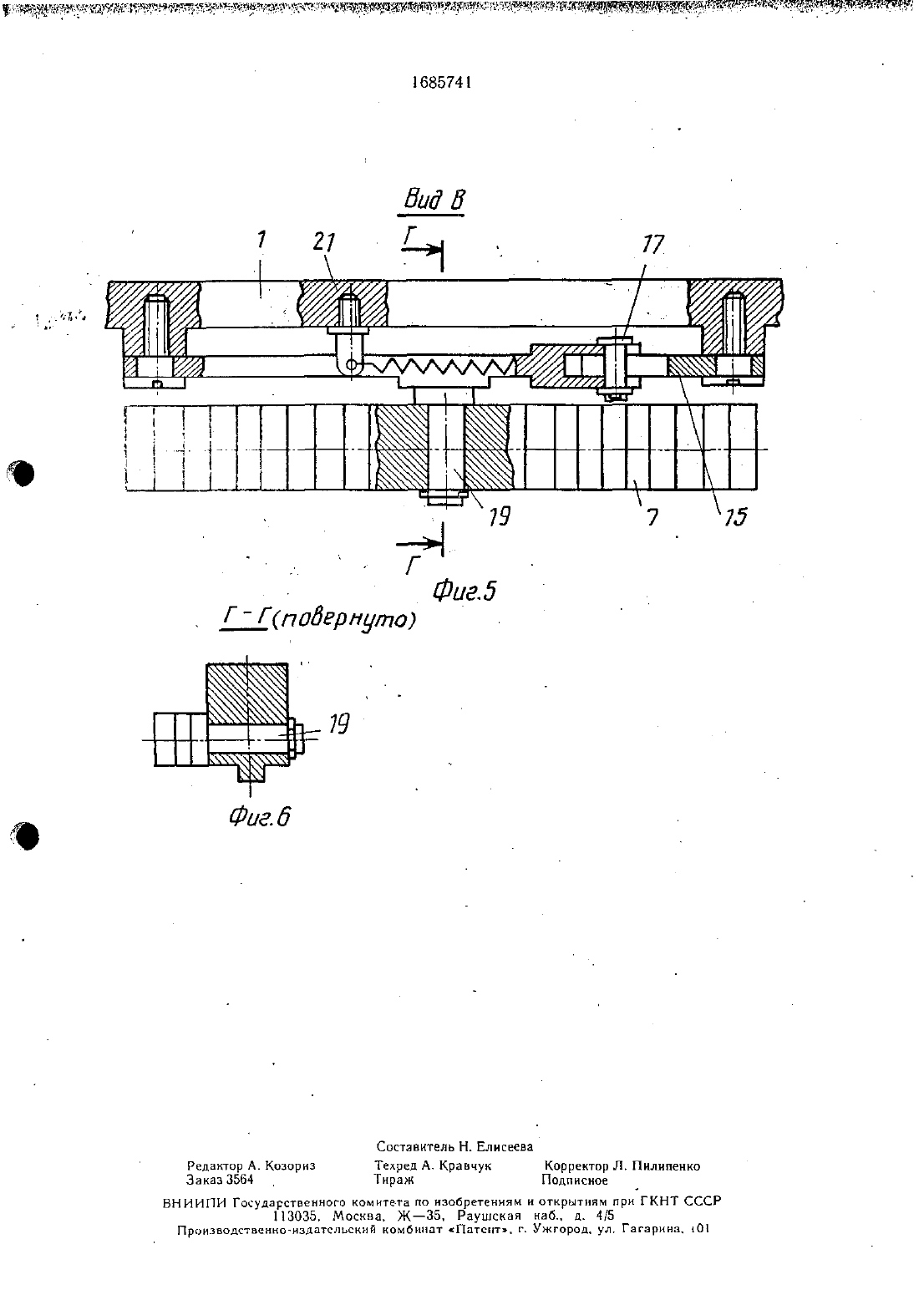

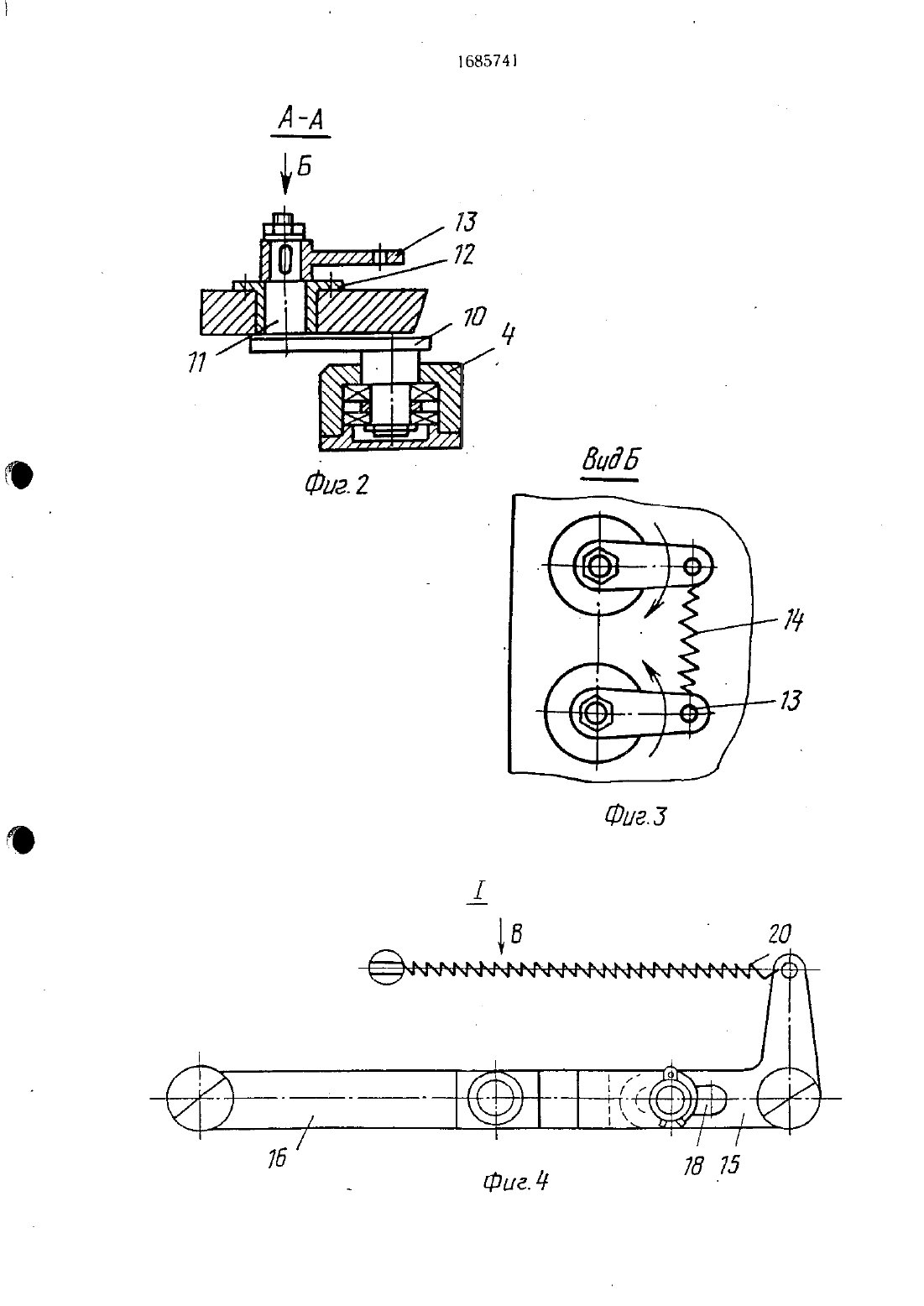

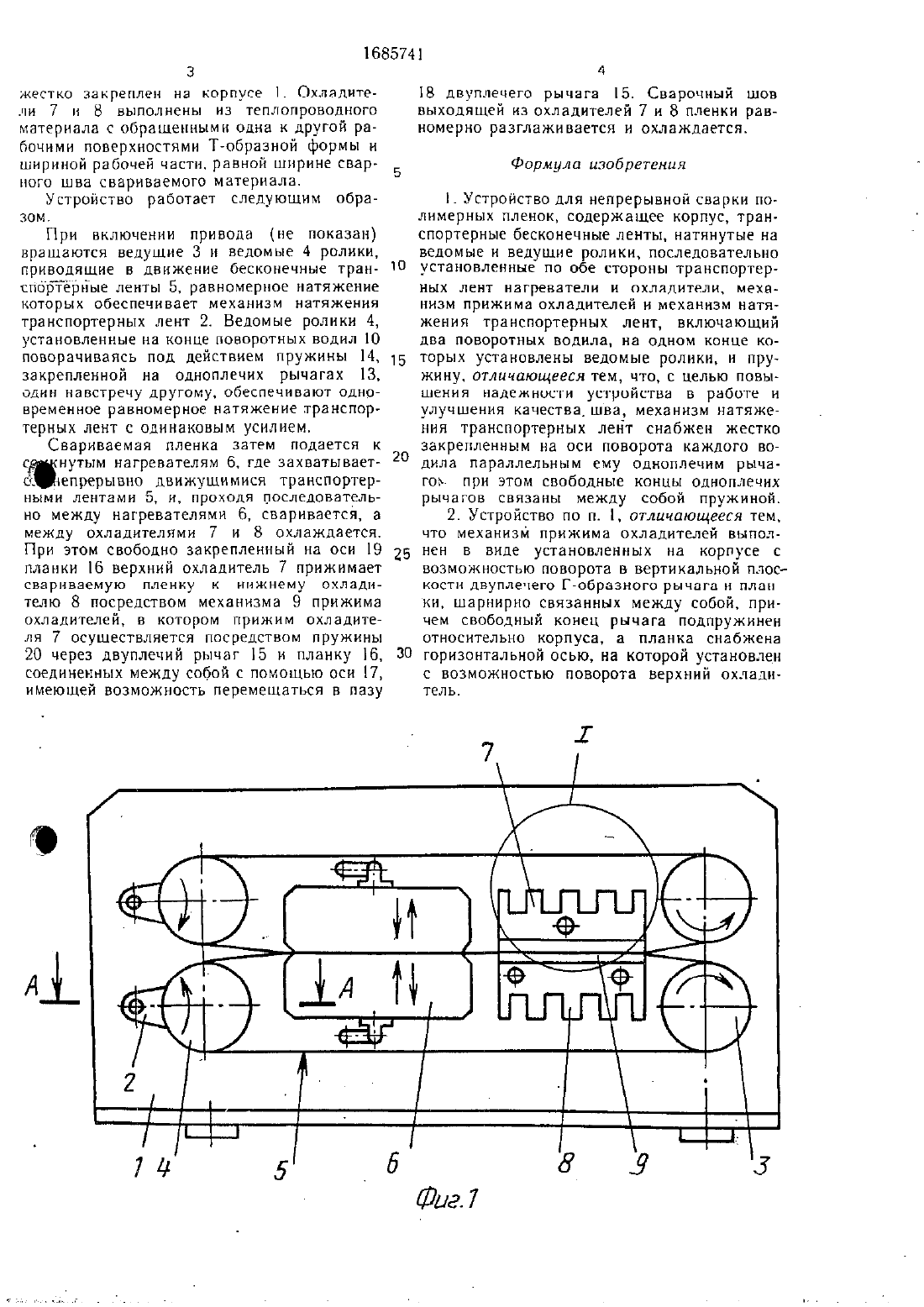

сотов советских социклисттлчесних ееспувлингооуддественньъй комитет по изовеетвниям и отнвытиям(54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОЙ СВАРКИ ПОЛИМЕРНЫХ ПЛЕНОК(57) Изобретение относится к сварке пластмасс, а именно к устройствам для непрерыв ной сварки полимерных пленок контактным нагревом. Цель - повышение надежности устройства в работе и улучшение качестваИзобретение относится к сварке пластМЗСС, а ИМЕННО К -уСТр 0 НСТВаМ ДЛЯ НЭПрЕ рывной сварки полимерных пленок контактНЫМ НЭГрЕВОМ.Цель изобретения - повышение падежи ности устройства в работе и. улучшение каЧССТВЭ ШВЕ.На фиг. 1 изображено устройство, общий вид на фиг. 2 разрез А-А на фиг. на фиг. 3 вид Б на фиг. 2 на фиг. 4 узел на сзнг. 1 на фиг. 5 вид В на фиг. 4 на фиг. б разрез Г-Г на фиг. 5.Устройство для сварки полимерных пленок содержит корпус 1. механизм 2 натяже ННЯ ТРПНСПОРТНЬКХ ЛЕНТ, ВЕДУЩИЕН БЗДОМЫЕ4 ролики, на которые натянутьъбесконечны транспортерные ленты 5 последовательно УСТЗНОВЛЕННЬПС ПО обе СТОрОНЫ транспортерных лент нагреватели б. верхний 7 н нижний 8 охладители и механизм 9 прижима охладителей.МЕХЭННЗМ 2 НЗТЯЖВННЙ ТрШ-ЕСНПРТЕРЪЕЬНХ лент состоит из двух поворотных водил 10,на одном конце которых смонтированы в подшва. Для этого в устройстве для непрерывной сварки поцшмерных пленок механизм натяжения транспортных лент снабжен жест КО ЗЗКРЕГЪЧННЫЧ На ОСИ рЫЧЗГОМ. ПРИЭТОМ СВОбОДНЫЕ КОНЦЫ ОДНОПЛЕЧНХ рЫЧаГОВсвязаны между собой посредством пружины. Кроме того. механизм прижима охладнтелег выполнен в виде установленных на корпусе с возможностью поворота в вертикальной плоскости лиуплсчего Го 6 разного рычага и планки. няарнирно связанных между собой. Свободный конец рычага подпручкш нен относительно корпуса. Планка снабжена горизонтальной осью. на которой установлен с возможностью поворота верхний охладитель) 1 з. п. ф-лы. 6 ьтл.иипниках ведомые ролики 4. Другим конном водила 10 установлены свободно осью Н в отверстии неподвижно сидящей в корпусе 1 втулки 12. Каждое водило 10 снабжено жестко закрепленным на оси Н его поворота одноплечим рычагом 13. Для создания равно мерного и постоянного натяжения транспортерных лент 5 ведомые ролики 4 связаны между собой прут-кнной 14. закрепленной на свободных концах одноплечнх рычагов 3.Механизм 9 прижима охладителей вклэо чает двуплечнй Г-образьтый рычаг 15 и планку 16. свободно закрепленные сэлнпм коицом с возможностью поворота в вертикаль ной плоскости на корпусе 1, а другим конЦом соединенные шарнцрно между собой иосредством осн П. Дну 11 ечнй рычаг 35 инс ет па 318 для перемсеценнэс пхгагпсн Еб. Ни горизонтальной осн 19 планки 16 свободно закреплен с возможностью поворота верхний охладитель Т. подпружъяпенгъый пружиной 20. ОДИН КОНЕЦ КОТОРОЙ ЗЦНБНПДЦ На 53306921110 конце двуплечего рычага 5 ц тругой а на упоре 2 корпуса 1. Нижний хта 1 пте.ь 8жестко закреплен на корпусе 1. Охладители 7 и 8 выполнены из теп.попроводного материала с обращенными одна к другой рабочими поверхностями Т-образной формы и шириной рабочей части, равной ширине сварного шва свариваемого материала.Устройство работает следующим образом.При включении привода (не показан) вращаются ведущие 3 и ведомые 4 ролики,приводящие в движение бесконечные транспстртрные ленты 5, равномерное натяжение которых обеспечивает механизм натяжения транспортерных лент 2. Ведомые ролики 4,установленные на конце поворотных водил 10 поворачиваясь под действием пружины 14,закрепленной на одноплечих рычагах 13,один навстречу другому, обеспечивают одновременное равномерное натяжение транспортерных лент с одинаковым усилием.Свариваемая пленка затем подается к с нутым нагревателям 6, где захватываетсмпепрерывно движущимися транспортерНЬЕМН ЛЕНТЗМН 5, Н, ПрОХОДЯ ПОСЛДОВЭТЛЬно между нагревателями 6, сваривается, а между охладителнми 7 и 8 охлаждается. При этом свободно закрепленный на оси 19 планки 16 верхний охладитель 7 прижимает СВЕРНБЭЕМУЮ ПЛЕНКУ К ННЖНЕМУ ОХЛЗДНтелю 8 посредством механизма 9 прижима ОХЛЭДИТЕЛЕИ, В КОТОрОМ ПРИЖИМ ОХЛЭДНТЕля 7 осуществляется посредством пружины 20 через двуплечий рычаг 15 и планку 16,соединенных между собой с помощью оси 17,имеющей возможность перемещаться в пазу18 двуплечего рычага 15. Сварочный шов выходящей из охладителей 7 и 8 пленки равномерно разглаживается и охлаждается.1. Устройство для непрерывной сварки полимерных пленок, содержащее корпус, транспортерные бесконечные ленты, натянутые на ведомые и ведущие ролики, последовательно установленные по обе стороны транспортерных лент нагреватели и охладители, механизм прижима охладителей и механизм натяжения транспортерных лент, включающий два поворотных водила, на одном конце которых установлены ведомые ролики, и пружину, отличающееся тем, что, с Целью повышения надежности устройства в работе и улучшения качества шва, механизм натяжения транспортерных лент снабжен жестко закрепленным на оси поворота каждого водила параллельным ему одноплечим рычагот. при этом свободные концы одноплечих рычагов связаны между собой пружиной.2. Устройство по п. 1, отличающееся тем,что механизм прижима охладителей выполнен В виде установленных на корпусе свозможностью поворота В вертикальной плескости двуплечего Г-образного рычага н план ки, шариирно связанных между собой, причем свободный конец рычага подпружииен относительно корпуса, а планка снабжена горизонтальной осью, на которой установленС ВОЗМОЖНОСТЬЮ ПОВОРОТЗ ВЕрХННЙ 0315132111 ТЕЛЬ.Редатгюр А. Козорнз Техред А. Кравчук ректор Л, Пнлнпенко Заказ 3564 Тираж дпнсное ВНИИПИ Государственн о квмнтета п эобретениям к отк ним при ГКНТ СССР 113035, осква. Ж . шская наб., . 4/5
