Многократный волочильный стан

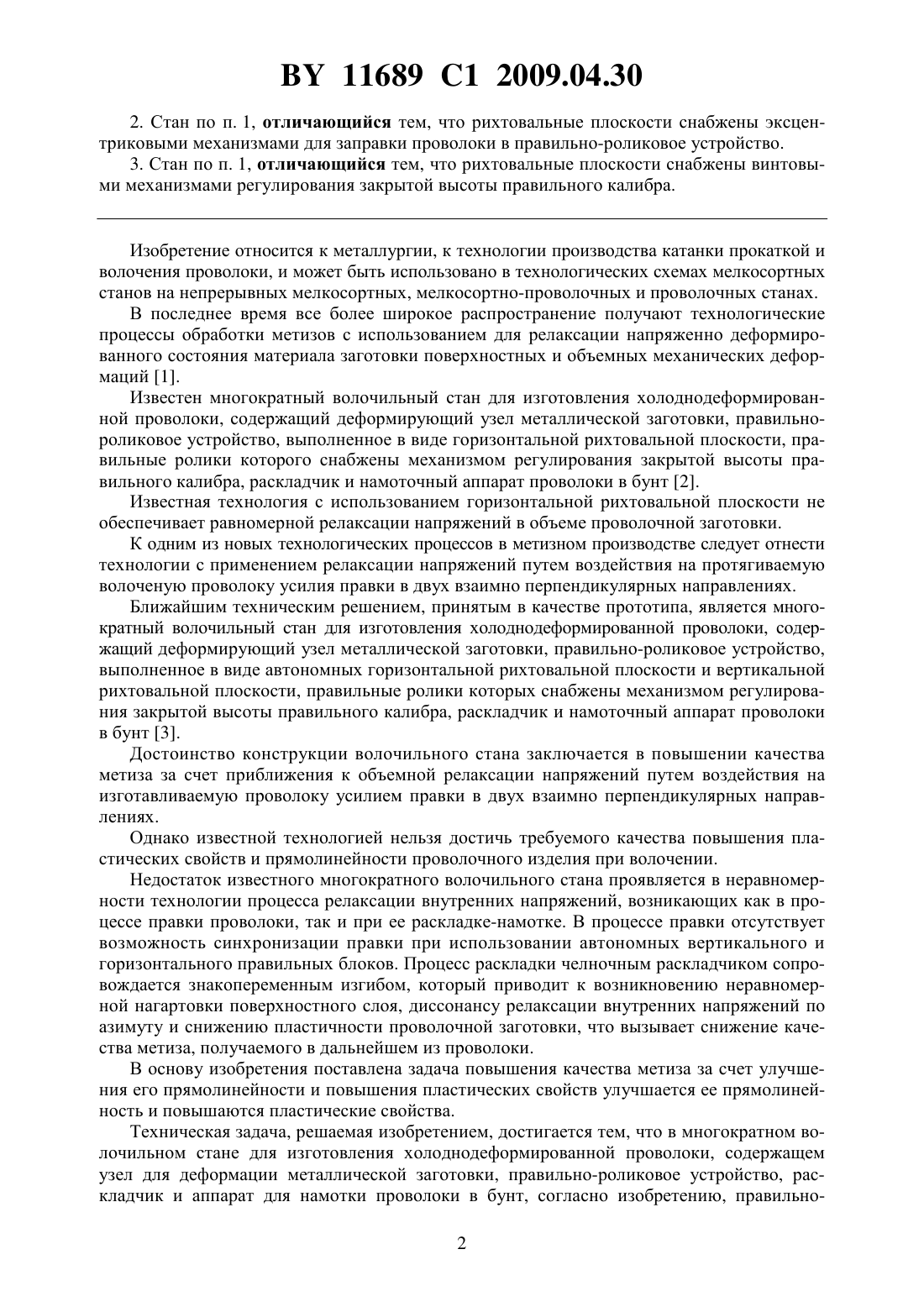

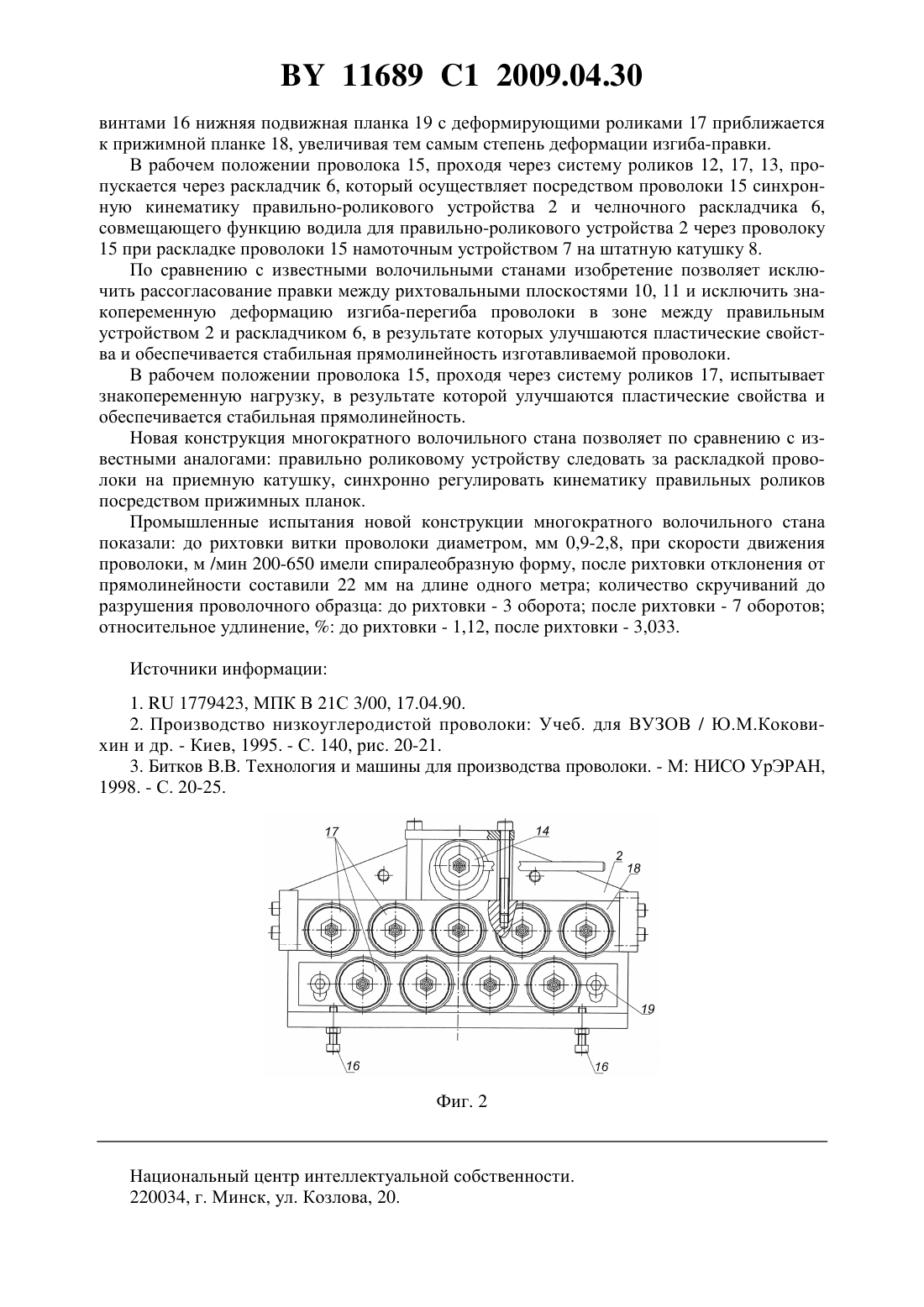

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Белорусский национальный технический университет Республиканское унитарное предприятие Речицкий метизный завод(72) Авторы Тимошпольский Владимир Исаакович Самончик Виктор Георгиевич Вашков Адам Семенович Герасимов Денис Валерьевич Герасимов Анатолий Валерьевич Стеблова Элина Анверовна Мандель Николай Львович Герман Михаил Леонидович(73) Патентообладатели Белорусский национальный технический университет Республиканское унитарное предприятие Речицкий метизный завод(56) БИТКОВ В.В. Технология и машины для производства проволоки. - Екатеринбург, 2004. - С. 14-23.969351, 1982.1088836 А, 1984.2102168 С 1, 1998.2065 , 2005.(57) 1. Многократный волочильный стан для изготовления холоднодеформированной проволоки, содержащий узел для деформации металлической заготовки, правильнороликовое устройство, раскладчик и аппарат для намотки проволоки в бунт, отличающийся тем, что правильно-роликовое устройство закреплено на станине последнего блока деформирующего узла посредством вертикального шарнира с возможностью синхронного поворота на угол движения проволоки с раскладчика при ее раскладке на намоточном аппарате и включает последовательно расположенные на едином основании горизонтальную рихтовальную плоскость и вертикальную рихтовальную плоскость, при этом, соответственно, на входе правильно-роликового устройства смонтирована горизонтальная роликовая проводка, а на выходе - вертикальная роликовая проводка. 11689 1 2009.04.30 2. Стан по п. 1, отличающийся тем, что рихтовальные плоскости снабжены эксцентриковыми механизмами для заправки проволоки в правильно-роликовое устройство. 3. Стан по п. 1, отличающийся тем, что рихтовальные плоскости снабжены винтовыми механизмами регулирования закрытой высоты правильного калибра. Изобретение относится к металлургии, к технологии производства катанки прокаткой и волочения проволоки, и может быть использовано в технологических схемах мелкосортных станов на непрерывных мелкосортных, мелкосортно-проволочных и проволочных станах. В последнее время все более широкое распространение получают технологические процессы обработки метизов с использованием для релаксации напряженно деформированного состояния материала заготовки поверхностных и объемных механических деформаций 1. Известен многократный волочильный стан для изготовления холоднодеформированной проволоки, содержащий деформирующий узел металлической заготовки, правильнороликовое устройство, выполненное в виде горизонтальной рихтовальной плоскости, правильные ролики которого снабжены механизмом регулирования закрытой высоты правильного калибра, раскладчик и намоточный аппарат проволоки в бунт 2. Известная технология с использованием горизонтальной рихтовальной плоскости не обеспечивает равномерной релаксации напряжений в объеме проволочной заготовки. К одним из новых технологических процессов в метизном производстве следует отнести технологии с применением релаксации напряжений путем воздействия на протягиваемую волоченую проволоку усилия правки в двух взаимно перпендикулярных направлениях. Ближайшим техническим решением, принятым в качестве прототипа, является многократный волочильный стан для изготовления холоднодеформированной проволоки, содержащий деформирующий узел металлической заготовки, правильно-роликовое устройство,выполненное в виде автономных горизонтальной рихтовальной плоскости и вертикальной рихтовальной плоскости, правильные ролики которых снабжены механизмом регулирования закрытой высоты правильного калибра, раскладчик и намоточный аппарат проволоки в бунт 3. Достоинство конструкции волочильного стана заключается в повышении качества метиза за счет приближения к объемной релаксации напряжений путем воздействия на изготавливаемую проволоку усилием правки в двух взаимно перпендикулярных направлениях. Однако известной технологией нельзя достичь требуемого качества повышения пластических свойств и прямолинейности проволочного изделия при волочении. Недостаток известного многократного волочильного стана проявляется в неравномерности технологии процесса релаксации внутренних напряжений, возникающих как в процессе правки проволоки, так и при ее раскладке-намотке. В процессе правки отсутствует возможность синхронизации правки при использовании автономных вертикального и горизонтального правильных блоков. Процесс раскладки челночным раскладчиком сопровождается знакопеременным изгибом, который приводит к возникновению неравномерной нагартовки поверхностного слоя, диссонансу релаксации внутренних напряжений по азимуту и снижению пластичности проволочной заготовки, что вызывает снижение качества метиза, получаемого в дальнейшем из проволоки. В основу изобретения поставлена задача повышения качества метиза за счет улучшения его прямолинейности и повышения пластических свойств улучшается ее прямолинейность и повышаются пластические свойства. Техническая задача, решаемая изобретением, достигается тем, что в многократном волочильном стане для изготовления холоднодеформированной проволоки, содержащем узел для деформации металлической заготовки, правильно-роликовое устройство, раскладчик и аппарат для намотки проволоки в бунт, согласно изобретению, правильно 2 11689 1 2009.04.30 роликовое устройство закреплено на станине последнего блока деформирующего узла посредством вертикального шарнира с возможностью синхронного его поворота на угол движения проволоки с раскладчика при ее раскладке на намоточном аппарате и включает последовательно расположенные на едином основании горизонтальную рихтовальную плоскость и вертикальную рихтовальную плоскость, при этом, соответственно, на входе правильно-роликового устройства смонтирована горизонтальная роликовая проводка, а на выходе - вертикальная роликовая проводка. В стане рихтовальные плоскости снабжены эксцентриковыми механизмами для заправки проволоки в правильно-роликовое устройство. В стане рихтовальные плоскости снабжены винтовыми механизмами регулирования закрытой высоты правильного калибра. Изобретение поясняется чертежом, где фиг. 1 - общий вид многократного волочильного стана для изготовления проволоки фиг. 2 - схема рихтовочной плоскости правильного устройства для изготовления проволоки. Многократный волочильный стан для изготовления холоднодеформированной проволоки содержит деформирующий узел 1 металлической заготовки, правильно-роликовое устройство 2. Правильно-роликовое устройство 2 закреплено на станине 3 последнего блока 4 деформирующего узла 1 волочильного стана посредством вертикального шарнира 5 с возможностью синхронного поворота на уголдвижения проволоки с раскладчика 6 при ее раскладке на намоточном аппарате 7 на катушку 8 для образования бунта и выполнено в виде последовательно расположенных на общем основании 9 горизонтальной рихтовальной плоскости 10 и вертикальной рихтовальной плоскости 11, при этом, соответственно, на входе горизонтальной рихтовальной плоскости 10 смонтирована горизонтальная роликовая проводка 12, а на выходе вертикальной рихтовальной плоскости 11- вертикальная роликовая проводка 13. Рихтовальные плоскости 10, 11 конструктивно выполнены идентично по фиг. 2, но развернуты на общем основании 9 под прямым углом друг относительно друга и снабжены эксцентриковыми механизмами 14 заправки проволоки 15 в правильно-роликовое устройство 2. Рихтовальные плоскости 10, 11 снабжены винтовыми механизмами 16 закрытой высоты правильного калибра правильных роликов 17. Направляющие ролики роликовой проводки 12 и изгибающие правильные ролики 17 изготовлены из легированной стали, подвергнуты закалке и установлены на осях с помощью подшипников качения. Работа многократного волочильного стана для изготовления холоднодеформированной проволоки осуществляется по технологии. Проволочную заготовку пропускают с размоточной катушки 20 через ролики 21 и подвергают волочению в деформирующем узле 1 многократного волочильного стана, и перед намоткой на катушку 8 заправляют аналогично в рихтовочные плоскости 10 и 11 правильного устройства 2 следующим образом. Деформирующие изгибающие правильные ролики 17 по фиг. 2 выполнены по двухстрочечной рядной схеме с расположением, например, пяти правильных роликов 17 на прижимной планке 18, которую посредством эксцентрикового механизма 14 отводят от регулировочной планки 19, с рядным расположением четырех правильных роликов 17, и в появившийся зазор между пятирядными и четырехрядными правильными роликами 17 вводят проволочную заготовку 15, затем эксцентриковый механизм 14 переводят в рабочее положение и посредством винтовых механизмов 16 выставляют закрытую высоту правильно-гибочного калибра правильных роликов 17. После чего правильное устройство 2 приводится кинематически посредством проволоки 15 в рабочее положение. В зависимости от степени деформации проволоки при знакопеременном изгибе-правке регулировочными 3 11689 1 2009.04.30 винтами 16 нижняя подвижная планка 19 с деформирующими роликами 17 приближается к прижимной планке 18, увеличивая тем самым степень деформации изгиба-правки. В рабочем положении проволока 15, проходя через систему роликов 12, 17, 13, пропускается через раскладчик 6, который осуществляет посредством проволоки 15 синхронную кинематику правильно-роликового устройства 2 и челночного раскладчика 6,совмещающего функцию водила для правильно-роликового устройства 2 через проволоку 15 при раскладке проволоки 15 намоточным устройством 7 на штатную катушку 8. По сравнению с известными волочильными станами изобретение позволяет исключить рассогласование правки между рихтовальными плоскостями 10, 11 и исключить знакопеременную деформацию изгиба-перегиба проволоки в зоне между правильным устройством 2 и раскладчиком 6, в результате которых улучшаются пластические свойства и обеспечивается стабильная прямолинейность изготавливаемой проволоки. В рабочем положении проволока 15, проходя через систему роликов 17, испытывает знакопеременную нагрузку, в результате которой улучшаются пластические свойства и обеспечивается стабильная прямолинейность. Новая конструкция многократного волочильного стана позволяет по сравнению с известными аналогами правильно роликовому устройству следовать за раскладкой проволоки на приемную катушку, синхронно регулировать кинематику правильных роликов посредством прижимных планок. Промышленные испытания новой конструкции многократного волочильного стана показали до рихтовки витки проволоки диаметром, мм 0,9-2,8, при скорости движения проволоки, м /мин 200-650 имели спиралеобразную форму, после рихтовки отклонения от прямолинейности составили 22 мм на длине одного метра количество скручиваний до разрушения проволочного образца до рихтовки - 3 оборота после рихтовки - 7 оборотов относительное удлинение,до рихтовки - 1,12, после рихтовки - 3,033. Источники информации 1.1779423, МПК В 21 С 3/00, 17.04.90. 2. Производство низкоуглеродистой проволоки Учеб. для ВУЗОВ / Ю.М.Коковихин и др. - Киев, 1995. - С. 140, рис. 20-21. 3. Битков В.В. Технология и машины для производства проволоки. - М НИСО УрЭРАН,1998. - С. 20-25. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
