Контрольный образец для капиллярной дефектоскопии

Номер патента: U 9194

Опубликовано: 30.06.2013

Автор: Деленковский Николай Владимирович

Скачать PDF файл.

Текст

Смотреть все

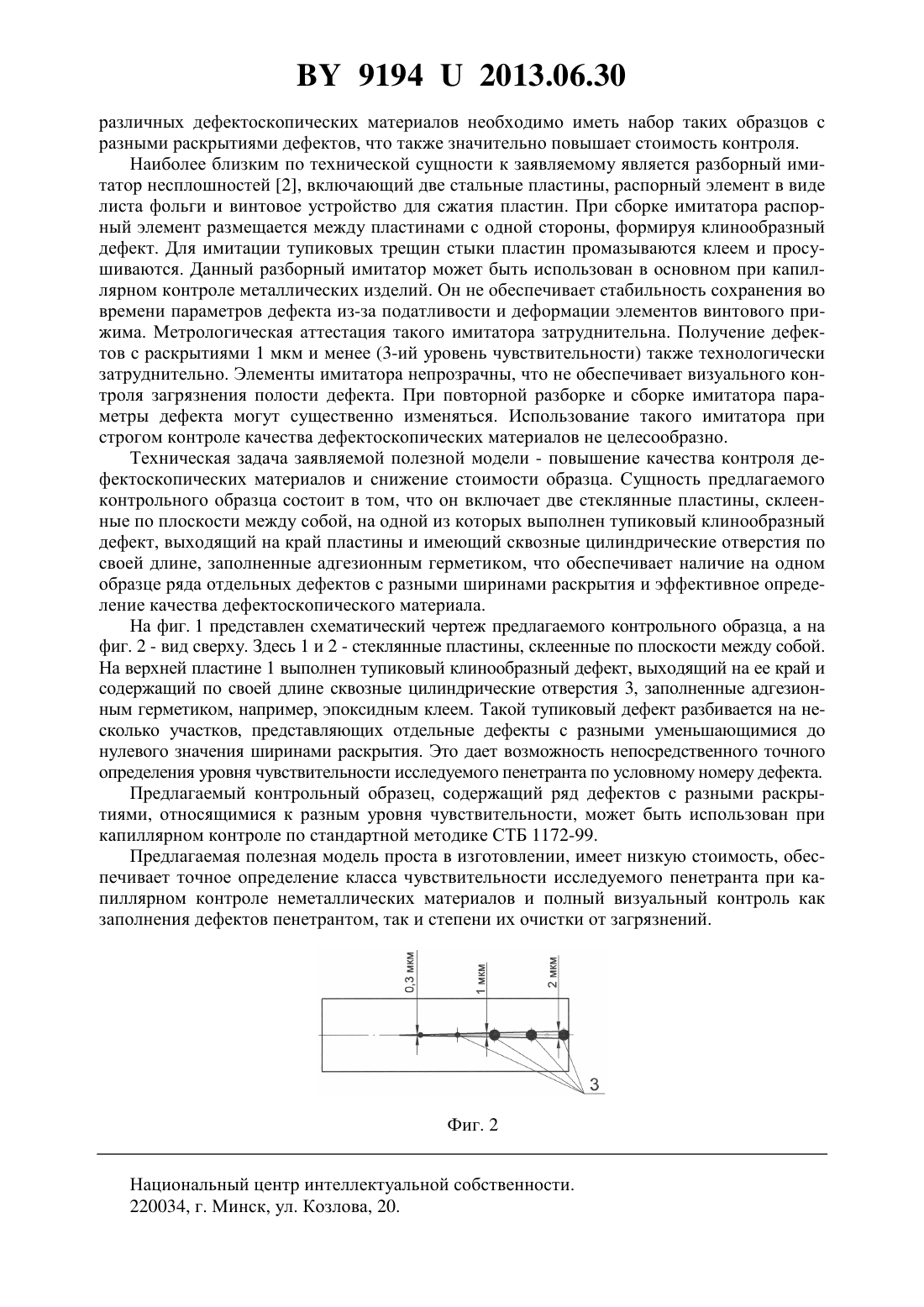

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТРОЛЬНЫЙ ОБРАЗЕЦ ДЛЯ КАПИЛЛЯРНОЙ ДЕФЕКТОСКОПИИ(71) Заявитель Государственное научное учреждение Институт прикладной физики Национальной академии наук Беларуси(72) Автор Деленковский Николай Владимирович(73) Патентообладатель Государственное научное учреждение Институт прикладной физики Национальной академии наук Беларуси(57) Контрольный образец для капиллярной дефектоскопии, включающий две пластины,отличающийся тем, что пластины выполнены из стекла и склеены по плоскости между собой, на одной из них выполнен тупиковый клинообразный дефект, выходящий на край пластины и имеющий сквозные цилиндрические отверстия по своей длине, заполненные адгезионным герметиком.(56) 1. Калениченко Н.П., Калениченко А.Н., Конарева И.С. Контрольные образцы из неметаллических материалов для капиллярной дефектоскопии // Дефектоскопия. - 2011.10. - С. 19- 23. 2. Боровиков А.С., Прохоренко П.П., Дежкунов Н.С. Физические основы и средства капиллярной дефектоскопии. - Минск Наука и техника, 1983. - С. 169. Фиг. 1 Устройство относится к капиллярной дефектоскопии и может быть использовано при определении качества дефектоскопических материалов при цветном и люминесцентном капиллярном контроле неметаллических изделий. Известны контрольные образцы для капиллярной дефектоскопии из неметаллического прозрачного материала - эпоксидной смолы 1. Такие образцы представляют собой прямоугольную пластину, в средней части которой выполнен дефект в виде тонкой щели с заданными длиной, глубиной и шириной раскрытия. Основным достоинством таких образцов является возможность визуального контроля степени загрязнения и качества очистки полости дефектов. Однако такие образцы сложны в изготовлении, имеют высокую стоимость. Получение дефектов с раскрытиями 1 мкм и менее (3-ий уровень чувствительности) по технологии, описанной в 1, крайне затруднительно. При контроле качества 91942013.06.30 различных дефектоскопических материалов необходимо иметь набор таких образцов с разными раскрытиями дефектов, что также значительно повышает стоимость контроля. Наиболее близким по технической сущности к заявляемому является разборный имитатор несплошностей 2, включающий две стальные пластины, распорный элемент в виде листа фольги и винтовое устройство для сжатия пластин. При сборке имитатора распорный элемент размещается между пластинами с одной стороны, формируя клинообразный дефект. Для имитации тупиковых трещин стыки пластин промазываются клеем и просушиваются. Данный разборный имитатор может быть использован в основном при капиллярном контроле металлических изделий. Он не обеспечивает стабильность сохранения во времени параметров дефекта из-за податливости и деформации элементов винтового прижима. Метрологическая аттестация такого имитатора затруднительна. Получение дефектов с раскрытиями 1 мкм и менее (3-ий уровень чувствительности) также технологически затруднительно. Элементы имитатора непрозрачны, что не обеспечивает визуального контроля загрязнения полости дефекта. При повторной разборке и сборке имитатора параметры дефекта могут существенно изменяться. Использование такого имитатора при строгом контроле качества дефектоскопических материалов не целесообразно. Техническая задача заявляемой полезной модели - повышение качества контроля дефектоскопических материалов и снижение стоимости образца. Сущность предлагаемого контрольного образца состоит в том, что он включает две стеклянные пластины, склеенные по плоскости между собой, на одной из которых выполнен тупиковый клинообразный дефект, выходящий на край пластины и имеющий сквозные цилиндрические отверстия по своей длине, заполненные адгезионным герметиком, что обеспечивает наличие на одном образце ряда отдельных дефектов с разными ширинами раскрытия и эффективное определение качества дефектоскопического материала. На фиг. 1 представлен схематический чертеж предлагаемого контрольного образца, а на фиг. 2 - вид сверху. Здесь 1 и 2 - стеклянные пластины, склеенные по плоскости между собой. На верхней пластине 1 выполнен тупиковый клинообразный дефект, выходящий на ее край и содержащий по своей длине сквозные цилиндрические отверстия 3, заполненные адгезионным герметиком, например, эпоксидным клеем. Такой тупиковый дефект разбивается на несколько участков, представляющих отдельные дефекты с разными уменьшающимися до нулевого значения ширинами раскрытия. Это дает возможность непосредственного точного определения уровня чувствительности исследуемого пенетранта по условному номеру дефекта. Предлагаемый контрольный образец, содержащий ряд дефектов с разными раскрытиями, относящимися к разным уровня чувствительности, может быть использован при капиллярном контроле по стандартной методике СТБ 1172-99. Предлагаемая полезная модель проста в изготовлении, имеет низкую стоимость, обеспечивает точное определение класса чувствительности исследуемого пенетранта при капиллярном контроле неметаллических материалов и полный визуальный контроль как заполнения дефектов пенетрантом, так и степени их очистки от загрязнений. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
