Колодец-поглотитель поверхностного стока

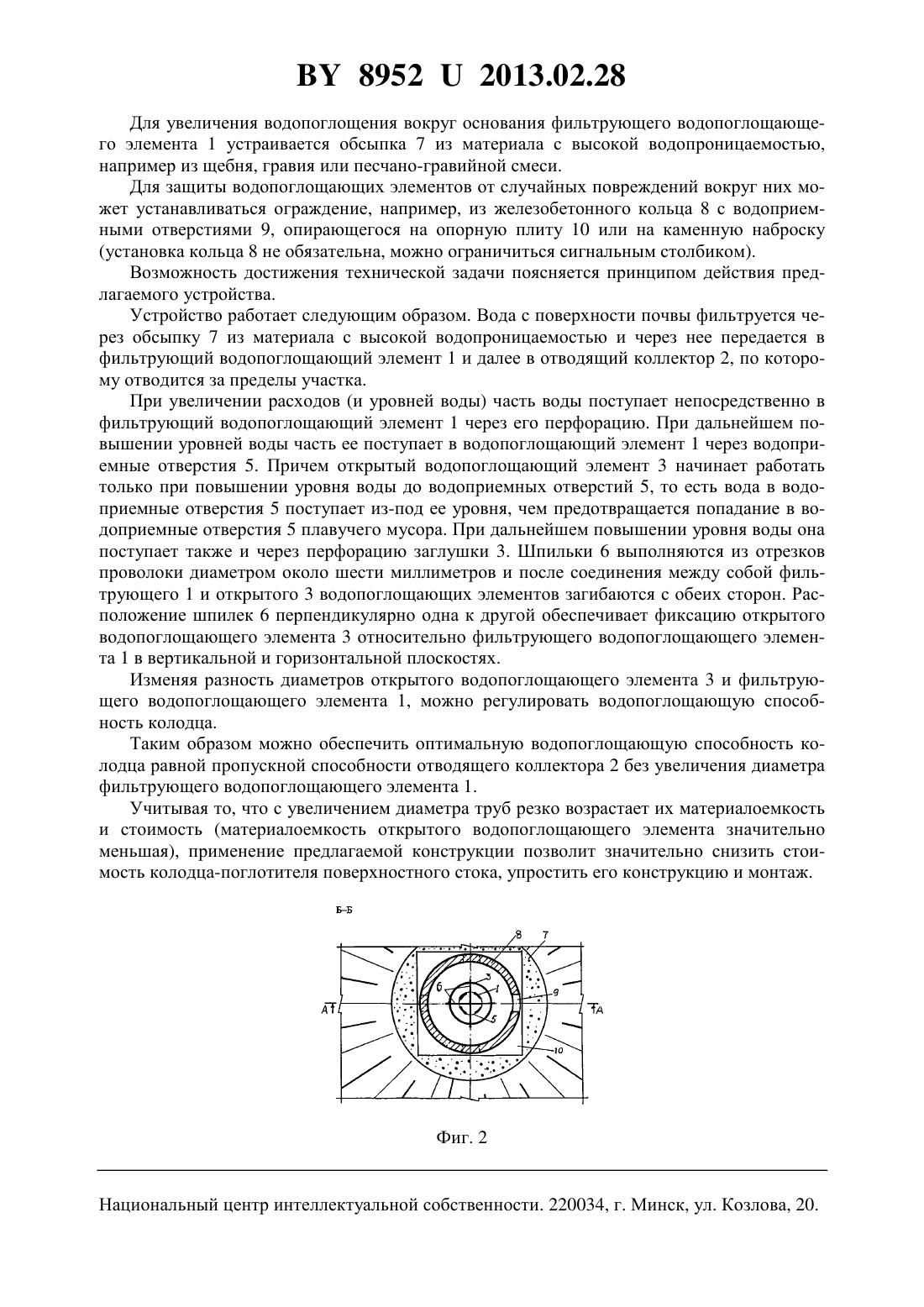

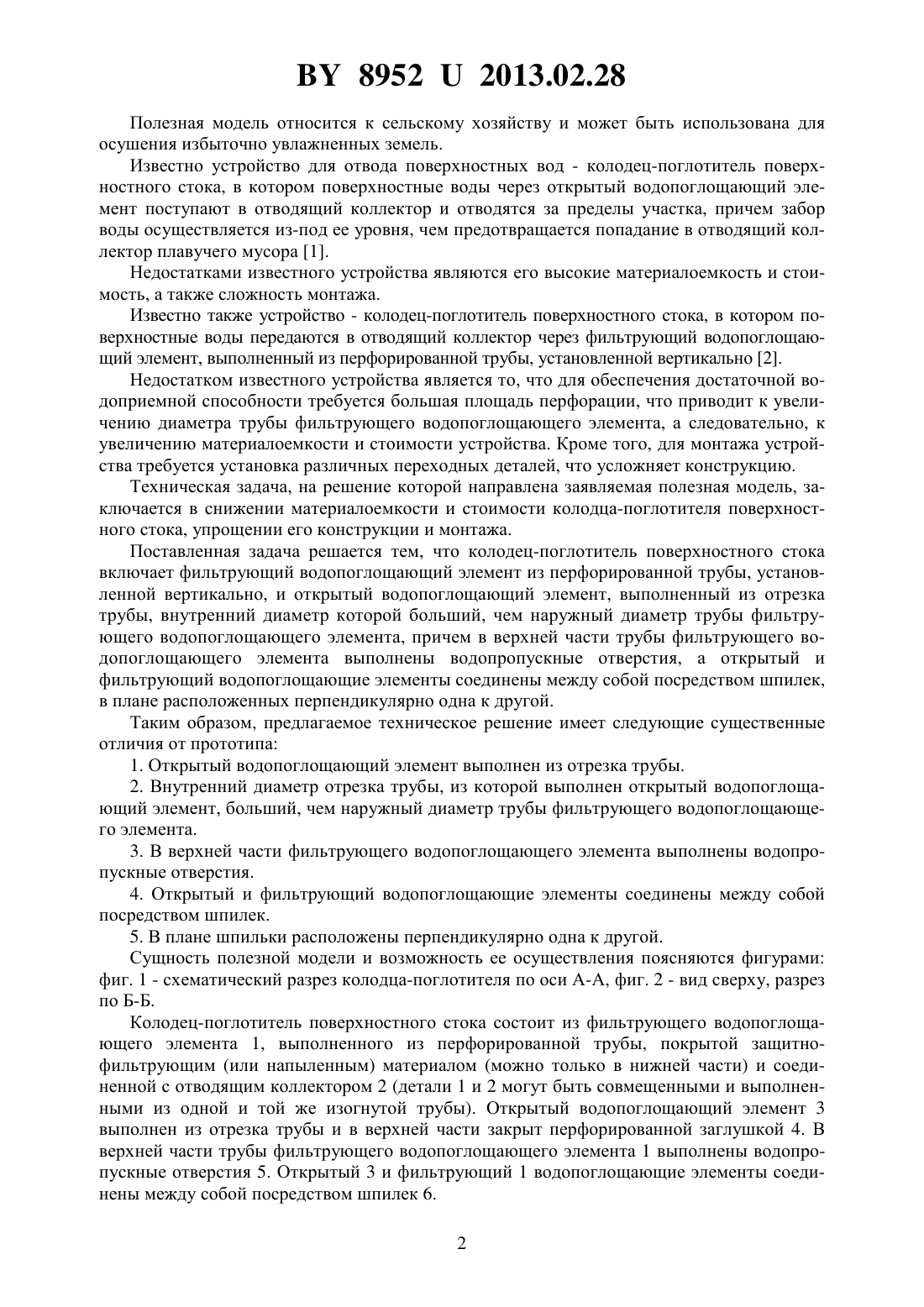

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Желязко Владимир Иосифович Желязко Денис Владимирович Дятлов Владимир Владимирович Лейко Дмитрий Михайлович Михальченко Николай Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Колодец-поглотитель поверхностного стока, включающий фильтрующий водопоглощающий элемент из перфорированной трубы, установленной вертикально, и открытый водопоглощающий элемент, отличающийся тем, что открытый водопоглощающий элемент выполнен из отрезка трубы, внутренний диаметр которой больший, чем наружный диаметр трубы фильтрующего водопоглощающего элемента, причем в верхней части трубы фильтрующего водопоглощающего элемента выполнены водопропускные отверстия, а открытый и фильтрующий водопоглощающие элементы соединены между собой посредством шпилек, в плане расположенных перпендикулярно одна к другой.(56) 1. Сооружения для отвода поверхностных вод на осушительных системах. Рабочий проект. Альбом 1. - Минск Белгипроводхоз, 1993. - С. 43. 2. Типовые проектные решения Б. 820-01-1.05. Облегченные колодцы-поглотители на осушительных системах. Альбом 1. - Минск РУП Институт мелиорации, 2007. - С. 124. 89522013.02.28 Полезная модель относится к сельскому хозяйству и может быть использована для осушения избыточно увлажненных земель. Известно устройство для отвода поверхностных вод - колодец-поглотитель поверхностного стока, в котором поверхностные воды через открытый водопоглощающий элемент поступают в отводящий коллектор и отводятся за пределы участка, причем забор воды осуществляется из-под ее уровня, чем предотвращается попадание в отводящий коллектор плавучего мусора 1. Недостатками известного устройства являются его высокие материалоемкость и стоимость, а также сложность монтажа. Известно также устройство - колодец-поглотитель поверхностного стока, в котором поверхностные воды передаются в отводящий коллектор через фильтрующий водопоглощающий элемент, выполненный из перфорированной трубы, установленной вертикально 2. Недостатком известного устройства является то, что для обеспечения достаточной водоприемной способности требуется большая площадь перфорации, что приводит к увеличению диаметра трубы фильтрующего водопоглощающего элемента, а следовательно, к увеличению материалоемкости и стоимости устройства. Кроме того, для монтажа устройства требуется установка различных переходных деталей, что усложняет конструкцию. Техническая задача, на решение которой направлена заявляемая полезная модель, заключается в снижении материалоемкости и стоимости колодца-поглотителя поверхностного стока, упрощении его конструкции и монтажа. Поставленная задача решается тем, что колодец-поглотитель поверхностного стока включает фильтрующий водопоглощающий элемент из перфорированной трубы, установленной вертикально, и открытый водопоглощающий элемент, выполненный из отрезка трубы, внутренний диаметр которой больший, чем наружный диаметр трубы фильтрующего водопоглощающего элемента, причем в верхней части трубы фильтрующего водопоглощающего элемента выполнены водопропускные отверстия, а открытый и фильтрующий водопоглощающие элементы соединены между собой посредством шпилек,в плане расположенных перпендикулярно одна к другой. Таким образом, предлагаемое техническое решение имеет следующие существенные отличия от прототипа 1. Открытый водопоглощающий элемент выполнен из отрезка трубы. 2. Внутренний диаметр отрезка трубы, из которой выполнен открытый водопоглощающий элемент, больший, чем наружный диаметр трубы фильтрующего водопоглощающего элемента. 3. В верхней части фильтрующего водопоглощающего элемента выполнены водопропускные отверстия. 4. Открытый и фильтрующий водопоглощающие элементы соединены между собой посредством шпилек. 5. В плане шпильки расположены перпендикулярно одна к другой. Сущность полезной модели и возможность ее осуществления поясняются фигурами фиг. 1 - схематический разрез колодца-поглотителя по оси А-А, фиг. 2 - вид сверху, разрез по Б-Б. Колодец-поглотитель поверхностного стока состоит из фильтрующего водопоглощающего элемента 1, выполненного из перфорированной трубы, покрытой защитнофильтрующим (или напыленным) материалом (можно только в нижней части) и соединенной с отводящим коллектором 2 (детали 1 и 2 могут быть совмещенными и выполненными из одной и той же изогнутой трубы). Открытый водопоглощающий элемент 3 выполнен из отрезка трубы и в верхней части закрыт перфорированной заглушкой 4. В верхней части трубы фильтрующего водопоглощающего элемента 1 выполнены водопропускные отверстия 5. Открытый 3 и фильтрующий 1 водопоглощающие элементы соединены между собой посредством шпилек 6. 2 89522013.02.28 Для увеличения водопоглощения вокруг основания фильтрующего водопоглощающего элемента 1 устраивается обсыпка 7 из материала с высокой водопроницаемостью,например из щебня, гравия или песчано-гравийной смеси. Для защиты водопоглощающих элементов от случайных повреждений вокруг них может устанавливаться ограждение, например, из железобетонного кольца 8 с водоприемными отверстиями 9, опирающегося на опорную плиту 10 или на каменную наброску(установка кольца 8 не обязательна, можно ограничиться сигнальным столбиком). Возможность достижения технической задачи поясняется принципом действия предлагаемого устройства. Устройство работает следующим образом. Вода с поверхности почвы фильтруется через обсыпку 7 из материала с высокой водопроницаемостью и через нее передается в фильтрующий водопоглощающий элемент 1 и далее в отводящий коллектор 2, по которому отводится за пределы участка. При увеличении расходов (и уровней воды) часть воды поступает непосредственно в фильтрующий водопоглощающий элемент 1 через его перфорацию. При дальнейшем повышении уровней воды часть ее поступает в водопоглощающий элемент 1 через водоприемные отверстия 5. Причем открытый водопоглощающий элемент 3 начинает работать только при повышении уровня воды до водоприемных отверстий 5, то есть вода в водоприемные отверстия 5 поступает из-под ее уровня, чем предотвращается попадание в водоприемные отверстия 5 плавучего мусора. При дальнейшем повышении уровня воды она поступает также и через перфорацию заглушки 3. Шпильки 6 выполняются из отрезков проволоки диаметром около шести миллиметров и после соединения между собой фильтрующего 1 и открытого 3 водопоглощающих элементов загибаются с обеих сторон. Расположение шпилек 6 перпендикулярно одна к другой обеспечивает фиксацию открытого водопоглощающего элемента 3 относительно фильтрующего водопоглощающего элемента 1 в вертикальной и горизонтальной плоскостях. Изменяя разность диаметров открытого водопоглощающего элемента 3 и фильтрующего водопоглощающего элемента 1, можно регулировать водопоглощающую способность колодца. Таким образом можно обеспечить оптимальную водопоглощающую способность колодца равной пропускной способности отводящего коллектора 2 без увеличения диаметра фильтрующего водопоглощающего элемента 1. Учитывая то, что с увеличением диаметра труб резко возрастает их материалоемкость и стоимость (материалоемкость открытого водопоглощающего элемента значительно меньшая), применение предлагаемой конструкции позволит значительно снизить стоимость колодца-поглотителя поверхностного стока, упростить его конструкцию и монтаж. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
