Колодец-поглотитель поверхностного стока

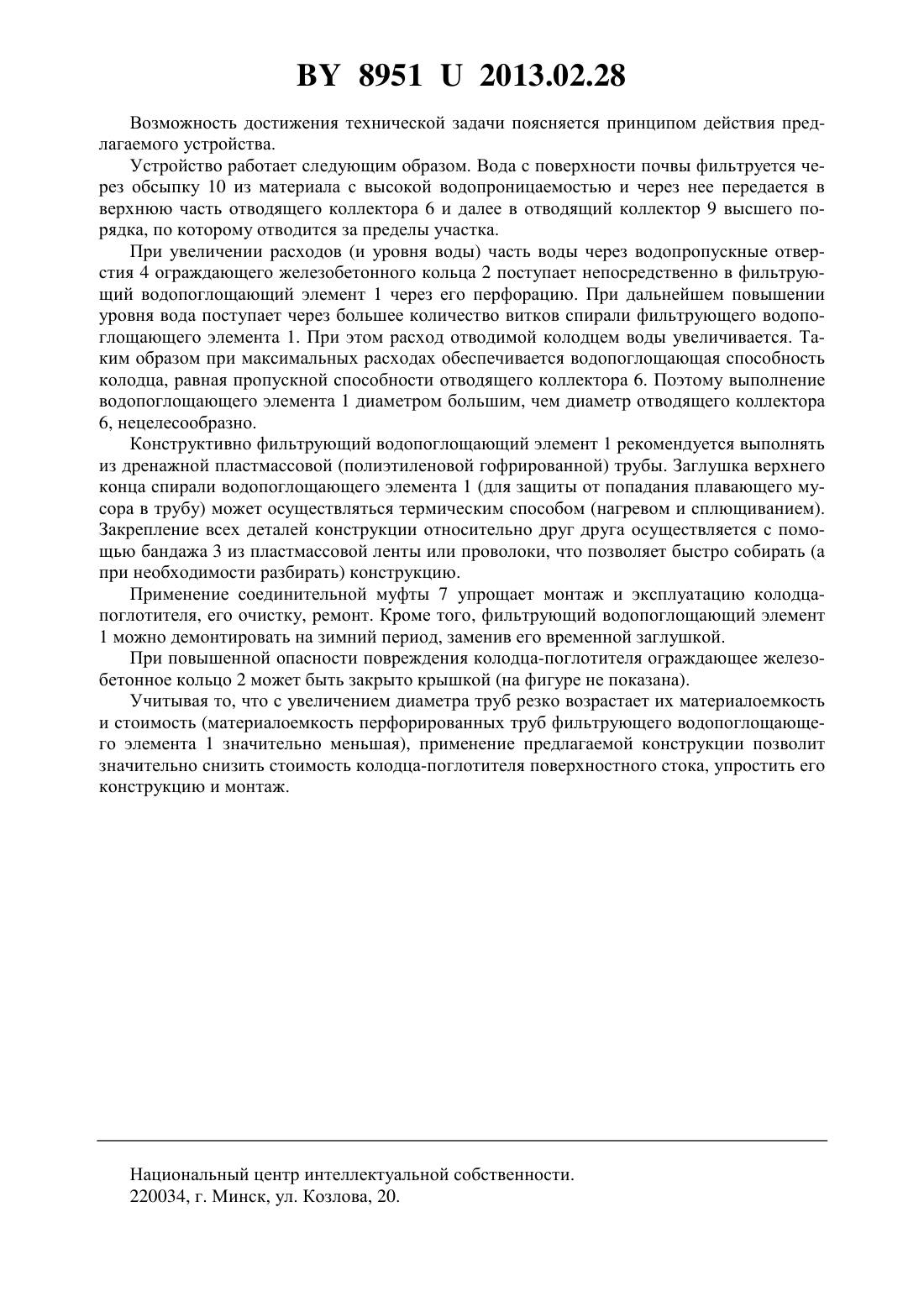

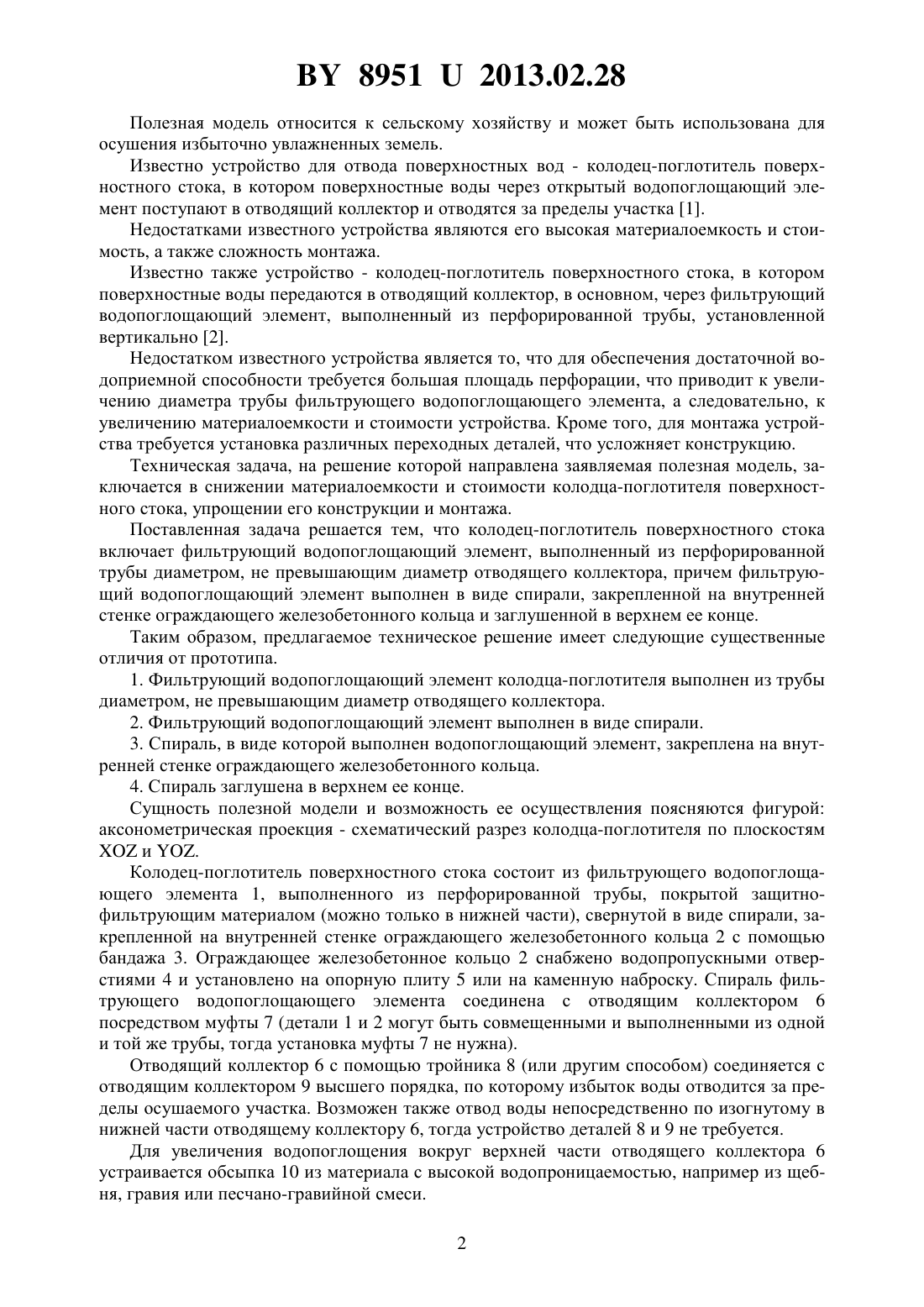

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Нестеров Михаил Васильевич Желязко Владимир Иосифович Желязко Денис Владимирович Михальченко Николай Николаевич(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Колодец-поглотитель поверхностного стока, включающий фильтрующий водопоглощающий элемент из перфорированной трубы, ограждающее железобетонное кольцо с водопропускными отверстиями и отводящий коллектор, отличающийся тем, что фильтрующий водопоглощающий элемент выполнен из перфорированной трубы диаметром, не превышающим диаметр отводящего коллектора, причем фильтрующий водопоглощающий элемент выполнен в виде спирали, закрепленной на внутренней стенке ограждающего железобетонного кольца и заглушенной в верхнем ее конце.(56) 1. Сооружения для отвода поверхностных вод на осушительных системах. Рабочий проект. Альбом 1. - Минск Белгипроводхоз, 1993. - С. 43. 2. Типовые проектные решения Б. 820-01-1.05. Облегченные колодцы-поглотители на осушительных системах. Альбом 1. - Минск РУП Институт мелиорации, 2007. - С. 24. 89512013.02.28 Полезная модель относится к сельскому хозяйству и может быть использована для осушения избыточно увлажненных земель. Известно устройство для отвода поверхностных вод - колодец-поглотитель поверхностного стока, в котором поверхностные воды через открытый водопоглощающий элемент поступают в отводящий коллектор и отводятся за пределы участка 1. Недостатками известного устройства являются его высокая материалоемкость и стоимость, а также сложность монтажа. Известно также устройство - колодец-поглотитель поверхностного стока, в котором поверхностные воды передаются в отводящий коллектор, в основном, через фильтрующий водопоглощающий элемент, выполненный из перфорированной трубы, установленной вертикально 2. Недостатком известного устройства является то, что для обеспечения достаточной водоприемной способности требуется большая площадь перфорации, что приводит к увеличению диаметра трубы фильтрующего водопоглощающего элемента, а следовательно, к увеличению материалоемкости и стоимости устройства. Кроме того, для монтажа устройства требуется установка различных переходных деталей, что усложняет конструкцию. Техническая задача, на решение которой направлена заявляемая полезная модель, заключается в снижении материалоемкости и стоимости колодца-поглотителя поверхностного стока, упрощении его конструкции и монтажа. Поставленная задача решается тем, что колодец-поглотитель поверхностного стока включает фильтрующий водопоглощающий элемент, выполненный из перфорированной трубы диаметром, не превышающим диаметр отводящего коллектора, причем фильтрующий водопоглощающий элемент выполнен в виде спирали, закрепленной на внутренней стенке ограждающего железобетонного кольца и заглушенной в верхнем ее конце. Таким образом, предлагаемое техническое решение имеет следующие существенные отличия от прототипа. 1. Фильтрующий водопоглощающий элемент колодца-поглотителя выполнен из трубы диаметром, не превышающим диаметр отводящего коллектора. 2. Фильтрующий водопоглощающий элемент выполнен в виде спирали. 3. Спираль, в виде которой выполнен водопоглощающий элемент, закреплена на внутренней стенке ограждающего железобетонного кольца. 4. Спираль заглушена в верхнем ее конце. Сущность полезной модели и возможность ее осуществления поясняются фигурой аксонометрическая проекция - схематический разрез колодца-поглотителя по плоскостями . Колодец-поглотитель поверхностного стока состоит из фильтрующего водопоглощающего элемента 1, выполненного из перфорированной трубы, покрытой защитнофильтрующим материалом (можно только в нижней части), свернутой в виде спирали, закрепленной на внутренней стенке ограждающего железобетонного кольца 2 с помощью бандажа 3. Ограждающее железобетонное кольцо 2 снабжено водопропускными отверстиями 4 и установлено на опорную плиту 5 или на каменную наброску. Спираль фильтрующего водопоглощающего элемента соединена с отводящим коллектором 6 посредством муфты 7 (детали 1 и 2 могут быть совмещенными и выполненными из одной и той же трубы, тогда установка муфты 7 не нужна). Отводящий коллектор 6 с помощью тройника 8 (или другим способом) соединяется с отводящим коллектором 9 высшего порядка, по которому избыток воды отводится за пределы осушаемого участка. Возможен также отвод воды непосредственно по изогнутому в нижней части отводящему коллектору 6, тогда устройство деталей 8 и 9 не требуется. Для увеличения водопоглощения вокруг верхней части отводящего коллектора 6 устраивается обсыпка 10 из материала с высокой водопроницаемостью, например из щебня, гравия или песчано-гравийной смеси. 2 89512013.02.28 Возможность достижения технической задачи поясняется принципом действия предлагаемого устройства. Устройство работает следующим образом. Вода с поверхности почвы фильтруется через обсыпку 10 из материала с высокой водопроницаемостью и через нее передается в верхнюю часть отводящего коллектора 6 и далее в отводящий коллектор 9 высшего порядка, по которому отводится за пределы участка. При увеличении расходов (и уровня воды) часть воды через водопропускные отверстия 4 ограждающего железобетонного кольца 2 поступает непосредственно в фильтрующий водопоглощающий элемент 1 через его перфорацию. При дальнейшем повышении уровня вода поступает через большее количество витков спирали фильтрующего водопоглощающего элемента 1. При этом расход отводимой колодцем воды увеличивается. Таким образом при максимальных расходах обеспечивается водопоглощающая способность колодца, равная пропускной способности отводящего коллектора 6. Поэтому выполнение водопоглощающего элемента 1 диаметром большим, чем диаметр отводящего коллектора 6, нецелесообразно. Конструктивно фильтрующий водопоглощающий элемент 1 рекомендуется выполнять из дренажной пластмассовой (полиэтиленовой гофрированной) трубы. Заглушка верхнего конца спирали водопоглощающего элемента 1 (для защиты от попадания плавающего мусора в трубу) может осуществляться термическим способом (нагревом и сплющиванием). Закрепление всех деталей конструкции относительно друг друга осуществляется с помощью бандажа 3 из пластмассовой ленты или проволоки, что позволяет быстро собирать (а при необходимости разбирать) конструкцию. Применение соединительной муфты 7 упрощает монтаж и эксплуатацию колодцапоглотителя, его очистку, ремонт. Кроме того, фильтрующий водопоглощающий элемент 1 можно демонтировать на зимний период, заменив его временной заглушкой. При повышенной опасности повреждения колодца-поглотителя ограждающее железобетонное кольцо 2 может быть закрыто крышкой (на фигуре не показана). Учитывая то, что с увеличением диаметра труб резко возрастает их материалоемкость и стоимость (материалоемкость перфорированных труб фильтрующего водопоглощающего элемента 1 значительно меньшая), применение предлагаемой конструкции позволит значительно снизить стоимость колодца-поглотителя поверхностного стока, упростить его конструкцию и монтаж. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
