Устройство оперативной врезки интегрированное

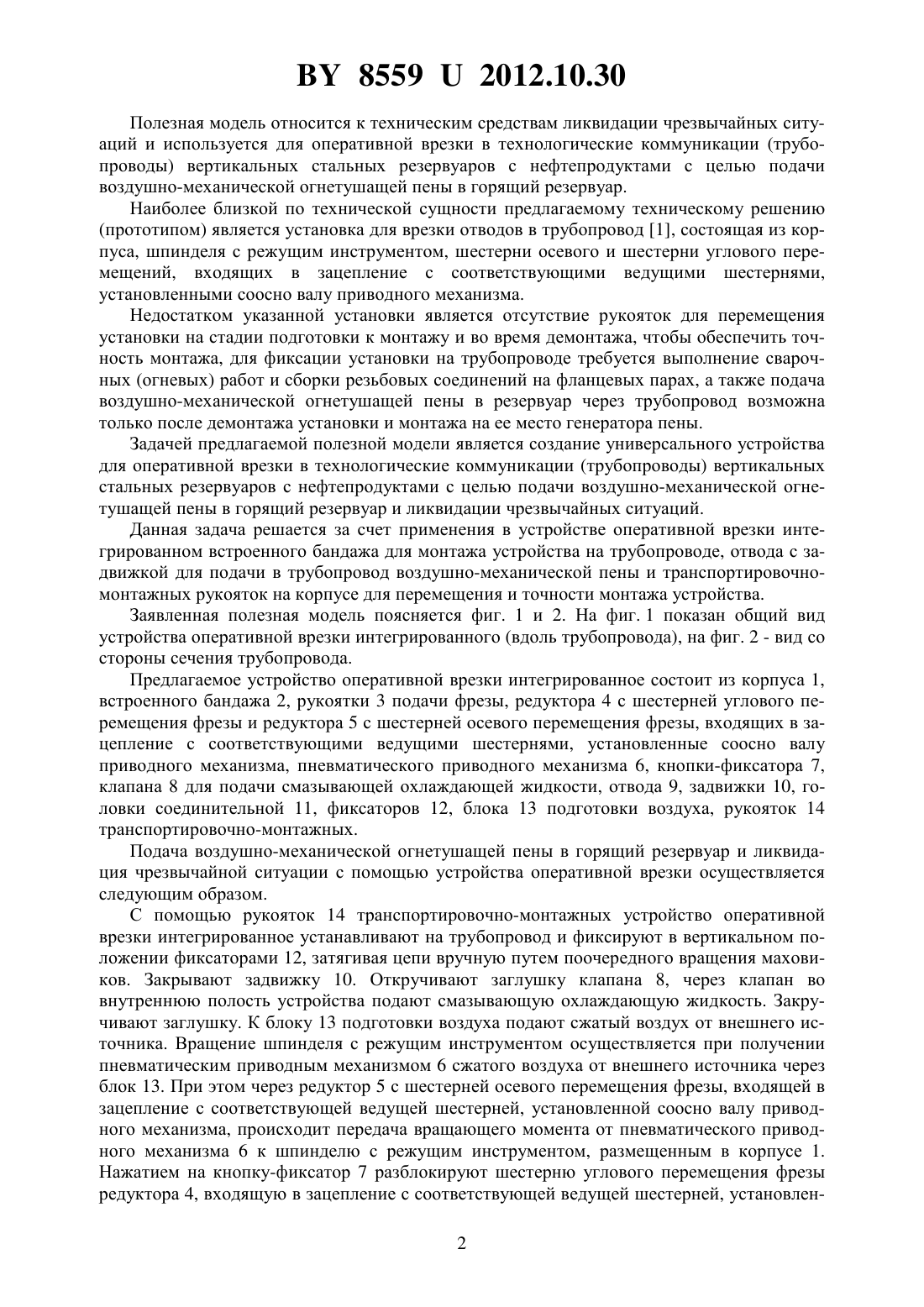

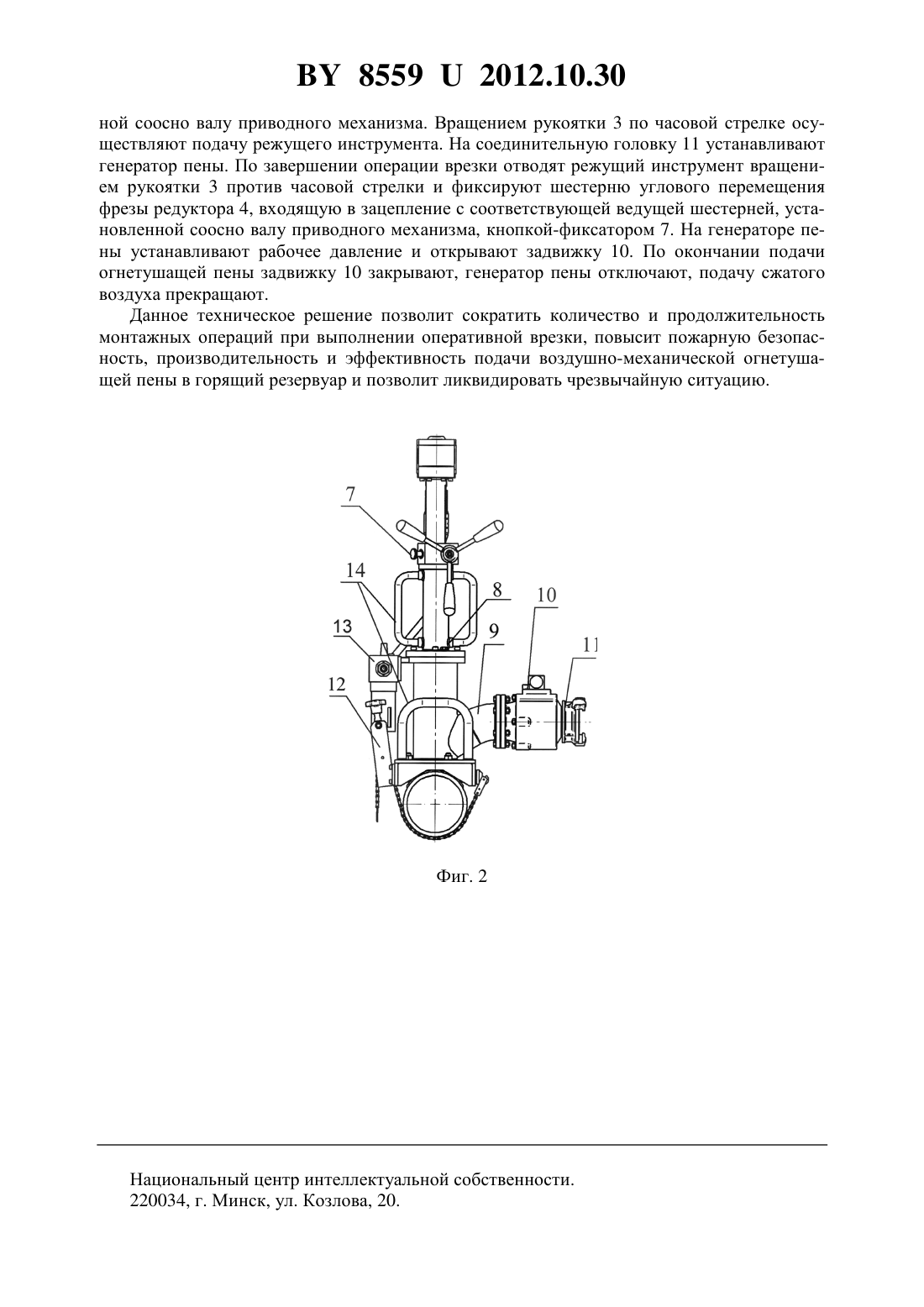

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ОПЕРАТИВНОЙ ВРЕЗКИ ИНТЕГРИРОВАННОЕ(71) Заявитель Учреждение Научноисследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Емельянов Василий Константинович Карач Виталий Михайлович Черневич Ольга Владимировна Навроцкий Олег Дмитриевич Малашенко Сергей Михайлович(73) Патентообладатель Учреждение Научно-исследовательский институт пожарной безопасности и проблем чрезвычайных ситуаций Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство оперативной врезки интегрированное, состоящее из корпуса, шпинделя с режущим инструментом, шестерни осевого и шестерни углового перемещений, входящих в зацепление с соответствующими ведущими шестернями, установленными соосно валу приводного механизма, отличающееся тем, что содержит встроенный бандаж для монтажа устройства на трубопроводе, отвод с задвижкой для подачи в трубопровод воздушномеханической пены и транспортировочно-монтажные рукоятки на корпусе для перемещения и точности монтажа устройства. 85592012.10.30 Полезная модель относится к техническим средствам ликвидации чрезвычайных ситуаций и используется для оперативной врезки в технологические коммуникации (трубопроводы) вертикальных стальных резервуаров с нефтепродуктами с целью подачи воздушно-механической огнетушащей пены в горящий резервуар. Наиболее близкой по технической сущности предлагаемому техническому решению(прототипом) является установка для врезки отводов в трубопровод 1, состоящая из корпуса, шпинделя с режущим инструментом, шестерни осевого и шестерни углового перемещений, входящих в зацепление с соответствующими ведущими шестернями,установленными соосно валу приводного механизма. Недостатком указанной установки является отсутствие рукояток для перемещения установки на стадии подготовки к монтажу и во время демонтажа, чтобы обеспечить точность монтажа, для фиксации установки на трубопроводе требуется выполнение сварочных (огневых) работ и сборки резьбовых соединений на фланцевых парах, а также подача воздушно-механической огнетушащей пены в резервуар через трубопровод возможна только после демонтажа установки и монтажа на ее место генератора пены. Задачей предлагаемой полезной модели является создание универсального устройства для оперативной врезки в технологические коммуникации (трубопроводы) вертикальных стальных резервуаров с нефтепродуктами с целью подачи воздушно-механической огнетушащей пены в горящий резервуар и ликвидации чрезвычайных ситуаций. Данная задача решается за счет применения в устройстве оперативной врезки интегрированном встроенного бандажа для монтажа устройства на трубопроводе, отвода с задвижкой для подачи в трубопровод воздушно-механической пены и транспортировочномонтажных рукояток на корпусе для перемещения и точности монтажа устройства. Заявленная полезная модель поясняется фиг. 1 и 2. На фиг. 1 показан общий вид устройства оперативной врезки интегрированного (вдоль трубопровода), на фиг. 2 - вид со стороны сечения трубопровода. Предлагаемое устройство оперативной врезки интегрированное состоит из корпуса 1,встроенного бандажа 2, рукоятки 3 подачи фрезы, редуктора 4 с шестерней углового перемещения фрезы и редуктора 5 с шестерней осевого перемещения фрезы, входящих в зацепление с соответствующими ведущими шестернями, установленные соосно валу приводного механизма, пневматического приводного механизма 6, кнопки-фиксатора 7,клапана 8 для подачи смазывающей охлаждающей жидкости, отвода 9, задвижки 10, головки соединительной 11, фиксаторов 12, блока 13 подготовки воздуха, рукояток 14 транспортировочно-монтажных. Подача воздушно-механической огнетушащей пены в горящий резервуар и ликвидация чрезвычайной ситуации с помощью устройства оперативной врезки осуществляется следующим образом. С помощью рукояток 14 транспортировочно-монтажных устройство оперативной врезки интегрированное устанавливают на трубопровод и фиксируют в вертикальном положении фиксаторами 12, затягивая цепи вручную путем поочередного вращения маховиков. Закрывают задвижку 10. Откручивают заглушку клапана 8, через клапан во внутреннюю полость устройства подают смазывающую охлаждающую жидкость. Закручивают заглушку. К блоку 13 подготовки воздуха подают сжатый воздух от внешнего источника. Вращение шпинделя с режущим инструментом осуществляется при получении пневматическим приводным механизмом 6 сжатого воздуха от внешнего источника через блок 13. При этом через редуктор 5 с шестерней осевого перемещения фрезы, входящей в зацепление с соответствующей ведущей шестерней, установленной соосно валу приводного механизма, происходит передача вращающего момента от пневматического приводного механизма 6 к шпинделю с режущим инструментом, размещенным в корпусе 1. Нажатием на кнопку-фиксатор 7 разблокируют шестерню углового перемещения фрезы редуктора 4, входящую в зацепление с соответствующей ведущей шестерней, установлен 2 85592012.10.30 ной соосно валу приводного механизма. Вращением рукоятки 3 по часовой стрелке осуществляют подачу режущего инструмента. На соединительную головку 11 устанавливают генератор пены. По завершении операции врезки отводят режущий инструмент вращением рукоятки 3 против часовой стрелки и фиксируют шестерню углового перемещения фрезы редуктора 4, входящую в зацепление с соответствующей ведущей шестерней, установленной соосно валу приводного механизма, кнопкой-фиксатором 7. На генераторе пены устанавливают рабочее давление и открывают задвижку 10. По окончании подачи огнетушащей пены задвижку 10 закрывают, генератор пены отключают, подачу сжатого воздуха прекращают. Данное техническое решение позволит сократить количество и продолжительность монтажных операций при выполнении оперативной врезки, повысит пожарную безопасность, производительность и эффективность подачи воздушно-механической огнетушащей пены в горящий резервуар и позволит ликвидировать чрезвычайную ситуацию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
