Учебно-тренировочный комплекс по тушению пожара методом подачи пены в слой горючего

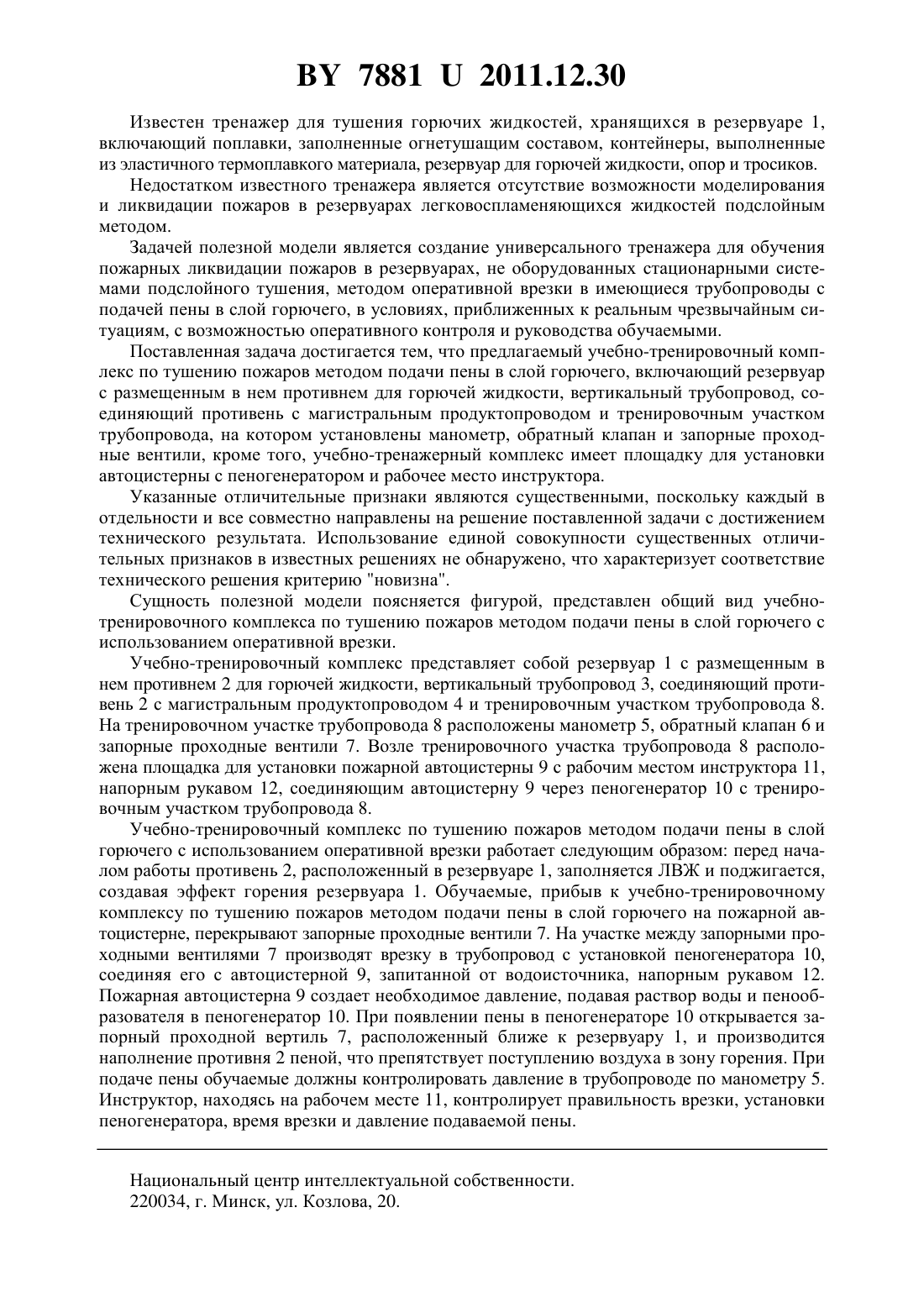

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УЧЕБНО-ТРЕНИРОВОЧНЫЙ КОМПЛЕКС ПО ТУШЕНИЮ ПОЖАРА МЕТОДОМ ПОДАЧИ ПЕНЫ В СЛОЙ ГОРЮЧЕГО(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Маковчик Александр Васильевич Яшеня Дмитрий Николаевич Бардушко Сергей Николаевич Каминский Андрей Анатольевич Бабич Виталий Евгеньевич(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(57) Учебно-тренировочный комплекс по тушению пожара методом подачи пены в слой горючего, включающий резервуар для хранения горючей жидкости, отличающийся тем,что учебно-тренировочный комплекс содержит противень для горючей жидкости, размещенный в резервуаре, вертикальный трубопровод, соединяющий противень с магистральным продуктопроводом и тренировочным участком трубопровода, с расположенными на нем манометром, обратным клапаном и запорными проходными вентилями, а также имеется площадка для установки автоцистерны с напорным рукавом, пеногенератора, водоисточника и рабочего места инструктора.(56) 1. Патент РФ на изобретение 1533047, МПК 62 3/06, 1994 (прототип). Полезная модель относится к техническим средствам для профессиональной подготовки пожарных и предназначена для использования при обучении и тренировках пожарных тушению пожаров горючих жидкостей в резервуарах. 78812011.12.30 Известен тренажер для тушения горючих жидкостей, хранящихся в резервуаре 1,включающий поплавки, заполненные огнетушащим составом, контейнеры, выполненные из эластичного термоплавкого материала, резервуар для горючей жидкости, опор и тросиков. Недостатком известного тренажера является отсутствие возможности моделирования и ликвидации пожаров в резервуарах легковоспламеняющихся жидкостей подслойным методом. Задачей полезной модели является создание универсального тренажера для обучения пожарных ликвидации пожаров в резервуарах, не оборудованных стационарными системами подслойного тушения, методом оперативной врезки в имеющиеся трубопроводы с подачей пены в слой горючего, в условиях, приближенных к реальным чрезвычайным ситуациям, с возможностью оперативного контроля и руководства обучаемыми. Поставленная задача достигается тем, что предлагаемый учебно-тренировочный комплекс по тушению пожаров методом подачи пены в слой горючего, включающий резервуар с размещенным в нем противнем для горючей жидкости, вертикальный трубопровод, соединяющий противень с магистральным продуктопроводом и тренировочным участком трубопровода, на котором установлены манометр, обратный клапан и запорные проходные вентили, кроме того, учебно-тренажерный комплекс имеет площадку для установки автоцистерны с пеногенератором и рабочее место инструктора. Указанные отличительные признаки являются существенными, поскольку каждый в отдельности и все совместно направлены на решение поставленной задачи с достижением технического результата. Использование единой совокупности существенных отличительных признаков в известных решениях не обнаружено, что характеризует соответствие технического решения критерию новизна. Сущность полезной модели поясняется фигурой, представлен общий вид учебнотренировочного комплекса по тушению пожаров методом подачи пены в слой горючего с использованием оперативной врезки. Учебно-тренировочный комплекс представляет собой резервуар 1 с размещенным в нем противнем 2 для горючей жидкости, вертикальный трубопровод 3, соединяющий противень 2 с магистральным продуктопроводом 4 и тренировочным участком трубопровода 8. На тренировочном участке трубопровода 8 расположены манометр 5, обратный клапан 6 и запорные проходные вентили 7. Возле тренировочного участка трубопровода 8 расположена площадка для установки пожарной автоцистерны 9 с рабочим местом инструктора 11,напорным рукавом 12, соединяющим автоцистерну 9 через пеногенератор 10 с тренировочным участком трубопровода 8. Учебно-тренировочный комплекс по тушению пожаров методом подачи пены в слой горючего с использованием оперативной врезки работает следующим образом перед началом работы противень 2, расположенный в резервуаре 1, заполняется ЛВЖ и поджигается,создавая эффект горения резервуара 1. Обучаемые, прибыв к учебно-тренировочному комплексу по тушению пожаров методом подачи пены в слой горючего на пожарной автоцистерне, перекрывают запорные проходные вентили 7. На участке между запорными проходными вентилями 7 производят врезку в трубопровод с установкой пеногенератора 10,соединяя его с автоцистерной 9, запитанной от водоисточника, напорным рукавом 12. Пожарная автоцистерна 9 создает необходимое давление, подавая раствор воды и пенообразователя в пеногенератор 10. При появлении пены в пеногенераторе 10 открывается запорный проходной вертиль 7, расположенный ближе к резервуару 1, и производится наполнение противня 2 пеной, что препятствует поступлению воздуха в зону горения. При подаче пены обучаемые должны контролировать давление в трубопроводе по манометру 5. Инструктор, находясь на рабочем месте 11, контролирует правильность врезки, установки пеногенератора, время врезки и давление подаваемой пены. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
