Устройство для наклепа кос

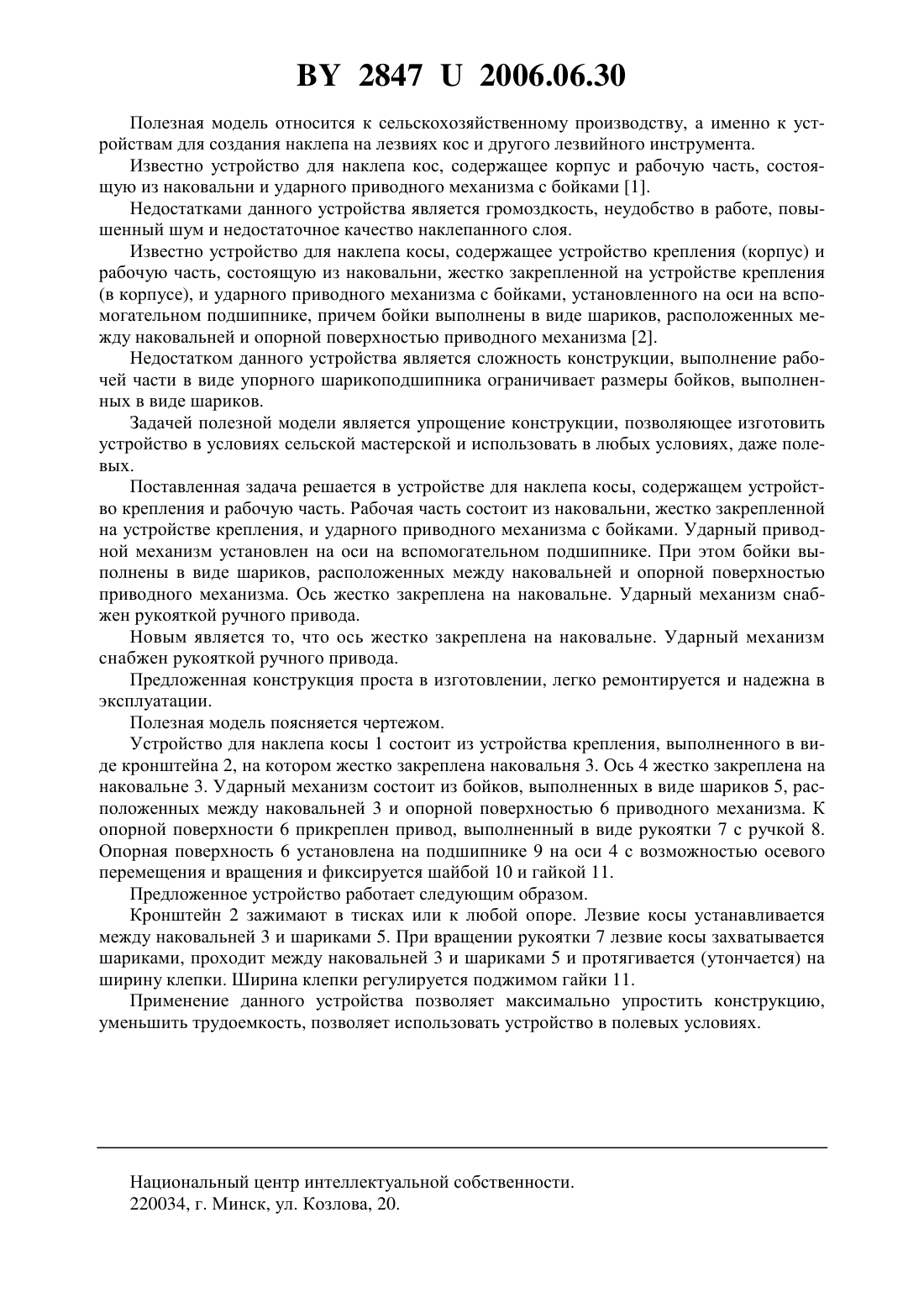

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАКЛЕПА КОС(71) Заявитель Республиканское унитарное предприятие Минский тракторный завод(72) Авторы Новик Валерий Николаевич Резвинский Виктор Михайлович Ковальчук Алла Александровна(73) Патентообладатель Республиканское унитарное предприятие Минский тракторный завод(57) Устройство для наклепа косы, содержащее устройство крепления и рабочую часть, состоящую из наковальни, жестко закрепленной на устройстве крепления, и ударного приводного механизма с бойками, установленного на оси на вспомогательном подшипнике,причем бойки выполнены в виде шариков, расположенных между наковальней и опорной поверхностью приводного механизма, отличающееся тем, что ось жестко закреплена на наковальне, а ударный механизм снабжен рукояткой ручного привода. 28472006.06.30 Полезная модель относится к сельскохозяйственному производству, а именно к устройствам для создания наклепа на лезвиях кос и другого лезвийного инструмента. Известно устройство для наклепа кос, содержащее корпус и рабочую часть, состоящую из наковальни и ударного приводного механизма с бойками 1. Недостатками данного устройства является громоздкость, неудобство в работе, повышенный шум и недостаточное качество наклепанного слоя. Известно устройство для наклепа косы, содержащее устройство крепления (корпус) и рабочую часть, состоящую из наковальни, жестко закрепленной на устройстве крепления(в корпусе), и ударного приводного механизма с бойками, установленного на оси на вспомогательном подшипнике, причем бойки выполнены в виде шариков, расположенных между наковальней и опорной поверхностью приводного механизма 2. Недостатком данного устройства является сложность конструкции, выполнение рабочей части в виде упорного шарикоподшипника ограничивает размеры бойков, выполненных в виде шариков. Задачей полезной модели является упрощение конструкции, позволяющее изготовить устройство в условиях сельской мастерской и использовать в любых условиях, даже полевых. Поставленная задача решается в устройстве для наклепа косы, содержащем устройство крепления и рабочую часть. Рабочая часть состоит из наковальни, жестко закрепленной на устройстве крепления, и ударного приводного механизма с бойками. Ударный приводной механизм установлен на оси на вспомогательном подшипнике. При этом бойки выполнены в виде шариков, расположенных между наковальней и опорной поверхностью приводного механизма. Ось жестко закреплена на наковальне. Ударный механизм снабжен рукояткой ручного привода. Новым является то, что ось жестко закреплена на наковальне. Ударный механизм снабжен рукояткой ручного привода. Предложенная конструкция проста в изготовлении, легко ремонтируется и надежна в эксплуатации. Полезная модель поясняется чертежом. Устройство для наклепа косы 1 состоит из устройства крепления, выполненного в виде кронштейна 2, на котором жестко закреплена наковальня 3. Ось 4 жестко закреплена на наковальне 3. Ударный механизм состоит из бойков, выполненных в виде шариков 5, расположенных между наковальней 3 и опорной поверхностью 6 приводного механизма. К опорной поверхности 6 прикреплен привод, выполненный в виде рукоятки 7 с ручкой 8. Опорная поверхность 6 установлена на подшипнике 9 на оси 4 с возможностью осевого перемещения и вращения и фиксируется шайбой 10 и гайкой 11. Предложенное устройство работает следующим образом. Кронштейн 2 зажимают в тисках или к любой опоре. Лезвие косы устанавливается между наковальней 3 и шариками 5. При вращении рукоятки 7 лезвие косы захватывается шариками, проходит между наковальней 3 и шариками 5 и протягивается (утончается) на ширину клепки. Ширина клепки регулируется поджимом гайки 11. Применение данного устройства позволяет максимально упростить конструкцию,уменьшить трудоемкость, позволяет использовать устройство в полевых условиях. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
