Ствол воздушно-пенный с устройством регулирования кратности подачи пены

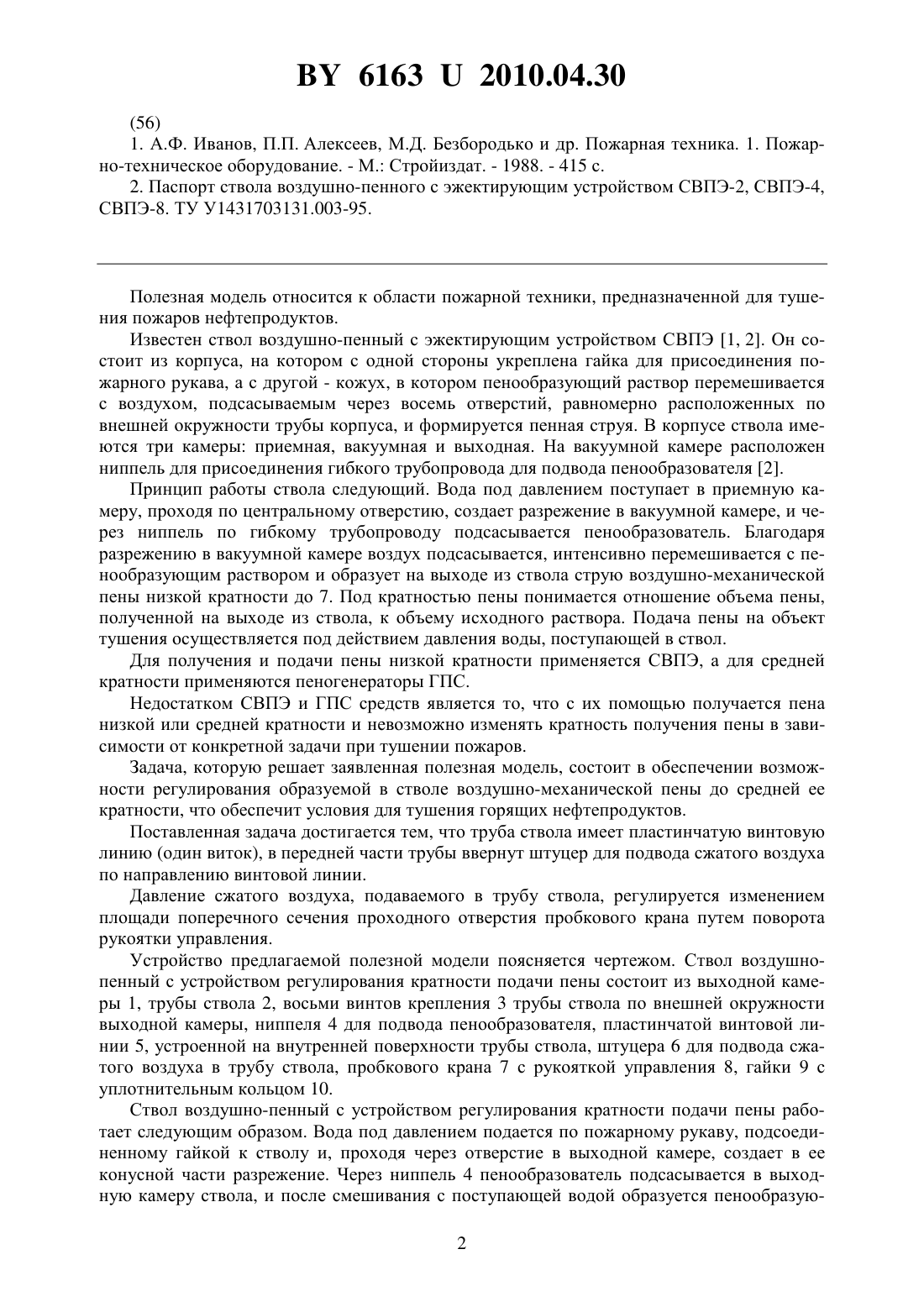

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТВОЛ ВОЗДУШНО-ПЕННЫЙ С УСТРОЙСТВОМ РЕГУЛИРОВАНИЯ КРАТНОСТИ ПОДАЧИ ПЕНЫ(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Кондратович Александр Андреевич Маковчик Александр Васильевич(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(57) Ствол воздушно-пенный с устройством регулирования кратности подачи пены, содержащий выходную камеру, трубу ствола, восемь винтов крепления трубы ствола по внешней поверхности выходной камеры, ниппеля, отличающийся тем, что по внутренней поверхности трубы ствола устроена пластинчатая винтовая линия, а на внешней поверхности трубы ствола в ее передней части для подвода сжатого воздуха по направлению пластинчатой винтовой линии ввернут штуцер с пробковым краном и рукояткой управления. Полезная модель относится к области пожарной техники, предназначенной для тушения пожаров нефтепродуктов. Известен ствол воздушно-пенный с эжектирующим устройством СВПЭ 1, 2. Он состоит из корпуса, на котором с одной стороны укреплена гайка для присоединения пожарного рукава, а с другой - кожух, в котором пенообразующий раствор перемешивается с воздухом, подсасываемым через восемь отверстий, равномерно расположенных по внешней окружности трубы корпуса, и формируется пенная струя. В корпусе ствола имеются три камеры приемная, вакуумная и выходная. На вакуумной камере расположен ниппель для присоединения гибкого трубопровода для подвода пенообразователя 2. Принцип работы ствола следующий. Вода под давлением поступает в приемную камеру, проходя по центральному отверстию, создает разрежение в вакуумной камере, и через ниппель по гибкому трубопроводу подсасывается пенообразователь. Благодаря разрежению в вакуумной камере воздух подсасывается, интенсивно перемешивается с пенообразующим раствором и образует на выходе из ствола струю воздушно-механической пены низкой кратности до 7. Под кратностью пены понимается отношение объема пены,полученной на выходе из ствола, к объему исходного раствора. Подача пены на объект тушения осуществляется под действием давления воды, поступающей в ствол. Для получения и подачи пены низкой кратности применяется СВПЭ, а для средней кратности применяются пеногенераторы ГПС. Недостатком СВПЭ и ГПС средств является то, что с их помощью получается пена низкой или средней кратности и невозможно изменять кратность получения пены в зависимости от конкретной задачи при тушении пожаров. Задача, которую решает заявленная полезная модель, состоит в обеспечении возможности регулирования образуемой в стволе воздушно-механической пены до средней ее кратности, что обеспечит условия для тушения горящих нефтепродуктов. Поставленная задача достигается тем, что труба ствола имеет пластинчатую винтовую линию (один виток), в передней части трубы ввернут штуцер для подвода сжатого воздуха по направлению винтовой линии. Давление сжатого воздуха, подаваемого в трубу ствола, регулируется изменением площади поперечного сечения проходного отверстия пробкового крана путем поворота рукоятки управления. Устройство предлагаемой полезной модели поясняется чертежом. Ствол воздушнопенный с устройством регулирования кратности подачи пены состоит из выходной камеры 1, трубы ствола 2, восьми винтов крепления 3 трубы ствола по внешней окружности выходной камеры, ниппеля 4 для подвода пенообразователя, пластинчатой винтовой линии 5, устроенной на внутренней поверхности трубы ствола, штуцера 6 для подвода сжатого воздуха в трубу ствола, пробкового крана 7 с рукояткой управления 8, гайки 9 с уплотнительным кольцом 10. Ствол воздушно-пенный с устройством регулирования кратности подачи пены работает следующим образом. Вода под давлением подается по пожарному рукаву, подсоединенному гайкой к стволу и, проходя через отверстие в выходной камере, создает в ее конусной части разрежение. Через ниппель 4 пенообразователь подсасывается в выходную камеру ствола, и после смешивания с поступающей водой образуется пенообразую 2 61632010.04.30 щий раствор. Одновременно по штуцеру 6 через пробковый кран 7 в трубу ствола подается сжатый воздух. Сжатый воздух подхватывает поступающий пенообразующий раствор и движется по направлению пластинчатой винтовой линии 5, устроенной на внутренней поверхности трубы ствола 2. При этом происходит активное смешивание пенообразующего раствора и воздуха, формирование струи воздушно-механической пены, ее раскручивание и разгон при движении во внутренней поверхности трубы ствола до выхода из него. Кратность пены регулируется изменением скорости и объема поступающего сжатого воздуха путем поворота рукоятки 8 управления пробковым краном. Таким образом, предложенная полезная модель позволяет получить в стволе воздушно-механическую пену кратности от низкой до средней в зависимости от требований выполняемой задачи по тушению пожара. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
