Устройство для перемещения инвалидов в ванну

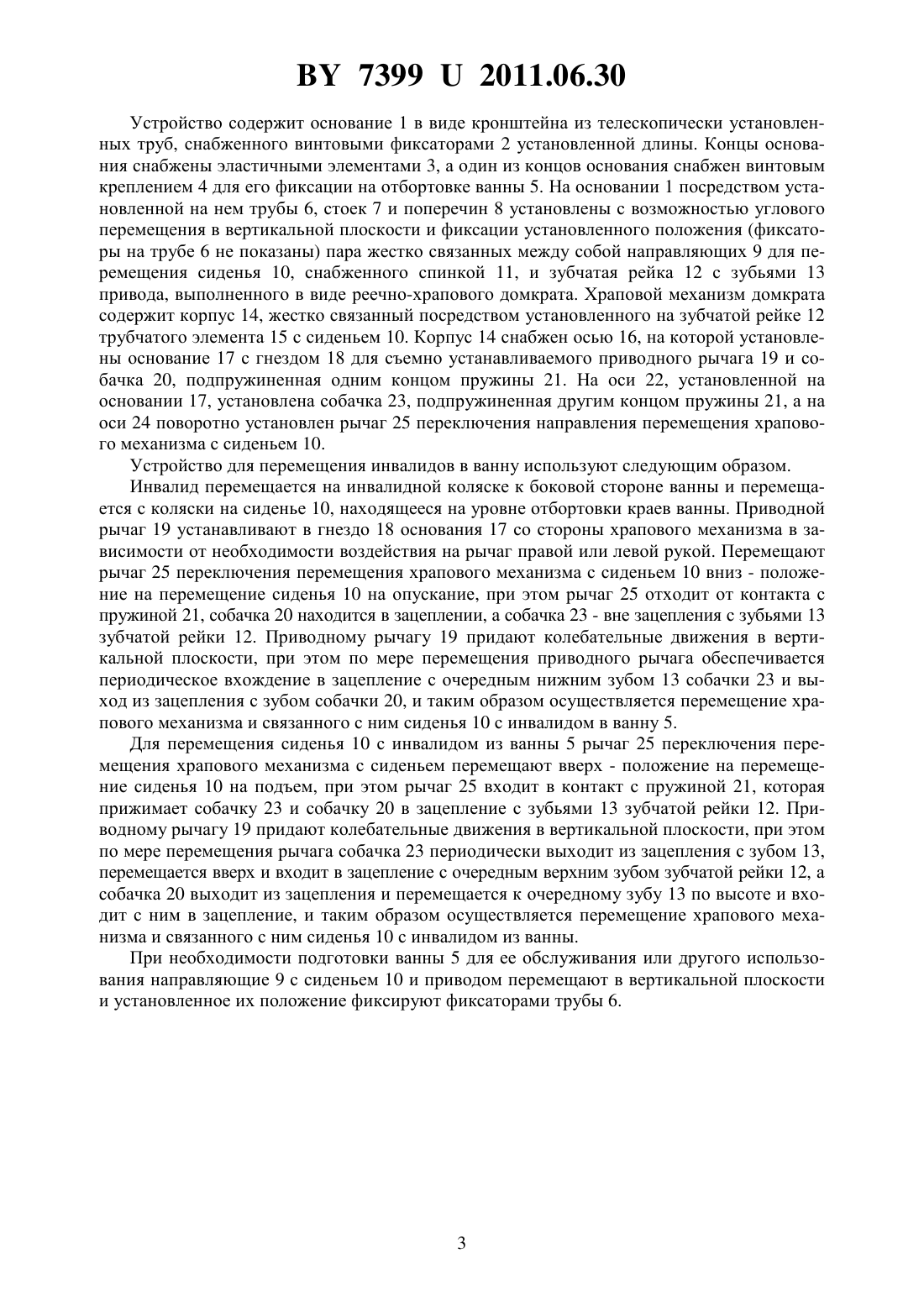

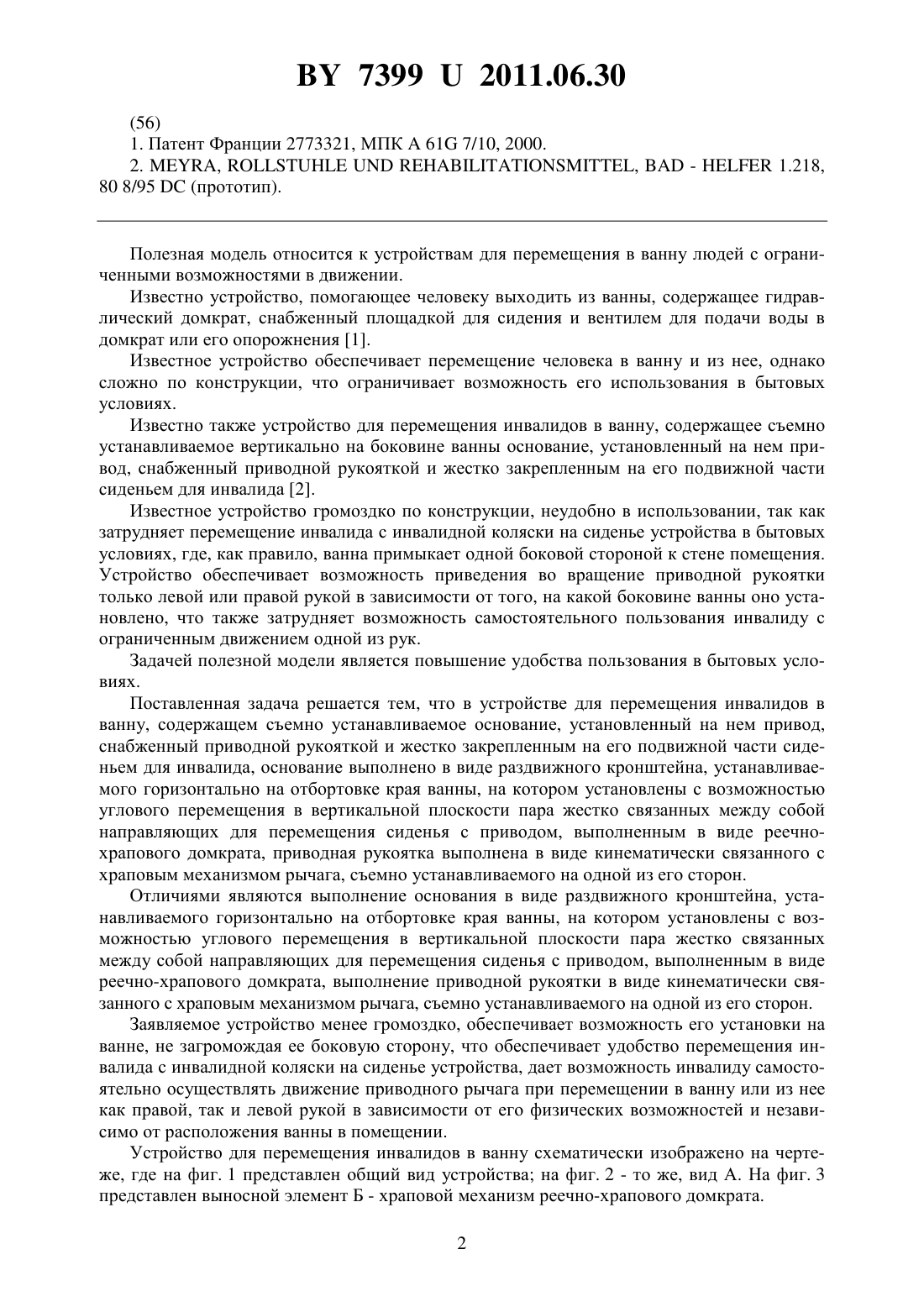

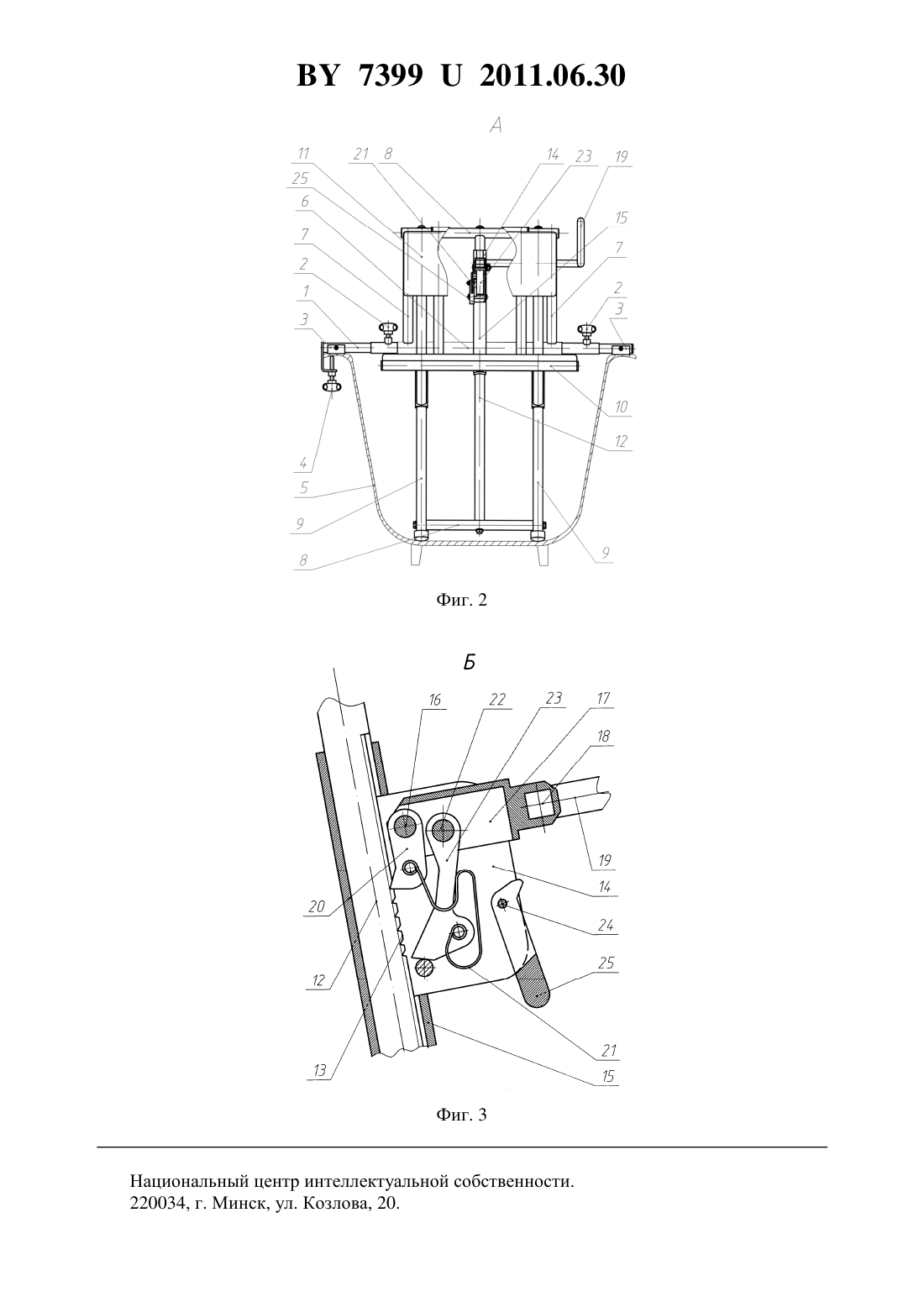

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ИНВАЛИДОВ В ВАННУ(71) Заявитель Республиканское унитарное предприятие Белорусский протезно-ортопедический восстановительный центр(72) Авторы Подсобей Григорий Захарович Волков Иван Николаевич Волков Анатолий Семенович Салабутина Светлана Сергеевна(73) Патентообладатель Республиканское унитарное предприятие Белорусский протезно-ортопедический восстановительный центр(57) Устройство для перемещения инвалидов в ванну, содержащее съемно устанавливаемое основание, установленный на нем привод, снабженный приводной рукояткой и жестко закрепленным на его подвижной части сиденьем для инвалида, отличающееся тем, что основание выполнено в виде раздвижного кронштейна, устанавливаемого горизонтально на отбортовке края ванны, на котором установлены с возможностью углового перемещения в вертикальной плоскости пара жестко связанных между собой направляющих для перемещения сиденья с приводом, выполненным в виде реечно-храпового домкрата, а приводная рукоятка выполнена в виде кинематически связанного с его храповым механизмом рычага, съемно устанавливаемого на одной из его сторон.(56) 1. Патент Франции 2773321, МПК 61 7/10, 2000. 2. ,,-1.218,80 8/95(прототип). Полезная модель относится к устройствам для перемещения в ванну людей с ограниченными возможностями в движении. Известно устройство, помогающее человеку выходить из ванны, содержащее гидравлический домкрат, снабженный площадкой для сидения и вентилем для подачи воды в домкрат или его опорожнения 1. Известное устройство обеспечивает перемещение человека в ванну и из нее, однако сложно по конструкции, что ограничивает возможность его использования в бытовых условиях. Известно также устройство для перемещения инвалидов в ванну, содержащее съемно устанавливаемое вертикально на боковине ванны основание, установленный на нем привод, снабженный приводной рукояткой и жестко закрепленным на его подвижной части сиденьем для инвалида 2. Известное устройство громоздко по конструкции, неудобно в использовании, так как затрудняет перемещение инвалида с инвалидной коляски на сиденье устройства в бытовых условиях, где, как правило, ванна примыкает одной боковой стороной к стене помещения. Устройство обеспечивает возможность приведения во вращение приводной рукоятки только левой или правой рукой в зависимости от того, на какой боковине ванны оно установлено, что также затрудняет возможность самостоятельного пользования инвалиду с ограниченным движением одной из рук. Задачей полезной модели является повышение удобства пользования в бытовых условиях. Поставленная задача решается тем, что в устройстве для перемещения инвалидов в ванну, содержащем съемно устанавливаемое основание, установленный на нем привод,снабженный приводной рукояткой и жестко закрепленным на его подвижной части сиденьем для инвалида, основание выполнено в виде раздвижного кронштейна, устанавливаемого горизонтально на отбортовке края ванны, на котором установлены с возможностью углового перемещения в вертикальной плоскости пара жестко связанных между собой направляющих для перемещения сиденья с приводом, выполненным в виде реечнохрапового домкрата, приводная рукоятка выполнена в виде кинематически связанного с храповым механизмом рычага, съемно устанавливаемого на одной из его сторон. Отличиями являются выполнение основания в виде раздвижного кронштейна, устанавливаемого горизонтально на отбортовке края ванны, на котором установлены с возможностью углового перемещения в вертикальной плоскости пара жестко связанных между собой направляющих для перемещения сиденья с приводом, выполненным в виде реечно-храпового домкрата, выполнение приводной рукоятки в виде кинематически связанного с храповым механизмом рычага, съемно устанавливаемого на одной из его сторон. Заявляемое устройство менее громоздко, обеспечивает возможность его установки на ванне, не загромождая ее боковую сторону, что обеспечивает удобство перемещения инвалида с инвалидной коляски на сиденье устройства, дает возможность инвалиду самостоятельно осуществлять движение приводного рычага при перемещении в ванну или из нее как правой, так и левой рукой в зависимости от его физических возможностей и независимо от расположения ванны в помещении. Устройство для перемещения инвалидов в ванну схематически изображено на чертеже, где на фиг. 1 представлен общий вид устройства на фиг. 2 - то же, вид А. На фиг. 3 представлен выносной элемент Б - храповой механизм реечно-храпового домкрата. 2 73992011.06.30 Устройство содержит основание 1 в виде кронштейна из телескопически установленных труб, снабженного винтовыми фиксаторами 2 установленной длины. Концы основания снабжены эластичными элементами 3, а один из концов основания снабжен винтовым креплением 4 для его фиксации на отбортовке ванны 5. На основании 1 посредством установленной на нем трубы 6, стоек 7 и поперечин 8 установлены с возможностью углового перемещения в вертикальной плоскости и фиксации установленного положения (фиксаторы на трубе 6 не показаны) пара жестко связанных между собой направляющих 9 для перемещения сиденья 10, снабженного спинкой 11, и зубчатая рейка 12 с зубьями 13 привода, выполненного в виде реечно-храпового домкрата. Храповой механизм домкрата содержит корпус 14, жестко связанный посредством установленного на зубчатой рейке 12 трубчатого элемента 15 с сиденьем 10. Корпус 14 снабжен осью 16, на которой установлены основание 17 с гнездом 18 для съемно устанавливаемого приводного рычага 19 и собачка 20, подпружиненная одним концом пружины 21. На оси 22, установленной на основании 17, установлена собачка 23, подпружиненная другим концом пружины 21,а на оси 24 поворотно установлен рычаг 25 переключения направления перемещения храпового механизма с сиденьем 10. Устройство для перемещения инвалидов в ванну используют следующим образом. Инвалид перемещается на инвалидной коляске к боковой стороне ванны и перемещается с коляски на сиденье 10, находящееся на уровне отбортовки краев ванны. Приводной рычаг 19 устанавливают в гнездо 18 основания 17 со стороны храпового механизма в зависимости от необходимости воздействия на рычаг правой или левой рукой. Перемещают рычаг 25 переключения перемещения храпового механизма с сиденьем 10 вниз - положение на перемещение сиденья 10 на опускание, при этом рычаг 25 отходит от контакта с пружиной 21, собачка 20 находится в зацеплении, а собачка 23 - вне зацепления с зубьями 13 зубчатой рейки 12. Приводному рычагу 19 придают колебательные движения в вертикальной плоскости, при этом по мере перемещения приводного рычага обеспечивается периодическое вхождение в зацепление с очередным нижним зубом 13 собачки 23 и выход из зацепления с зубом собачки 20, и таким образом осуществляется перемещение храпового механизма и связанного с ним сиденья 10 с инвалидом в ванну 5. Для перемещения сиденья 10 с инвалидом из ванны 5 рычаг 25 переключения перемещения храпового механизма с сиденьем перемещают вверх - положение на перемещение сиденья 10 на подъем, при этом рычаг 25 входит в контакт с пружиной 21, которая прижимает собачку 23 и собачку 20 в зацепление с зубьями 13 зубчатой рейки 12. Приводному рычагу 19 придают колебательные движения в вертикальной плоскости, при этом по мере перемещения рычага собачка 23 периодически выходит из зацепления с зубом 13,перемещается вверх и входит в зацепление с очередным верхним зубом зубчатой рейки 12, а собачка 20 выходит из зацепления и перемещается к очередному зубу 13 по высоте и входит с ним в зацепление, и таким образом осуществляется перемещение храпового механизма и связанного с ним сиденья 10 с инвалидом из ванны. При необходимости подготовки ванны 5 для ее обслуживания или другого использования направляющие 9 с сиденьем 10 и приводом перемещают в вертикальной плоскости и установленное их положение фиксируют фиксаторами трубы 6. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
