Щековая дробилка

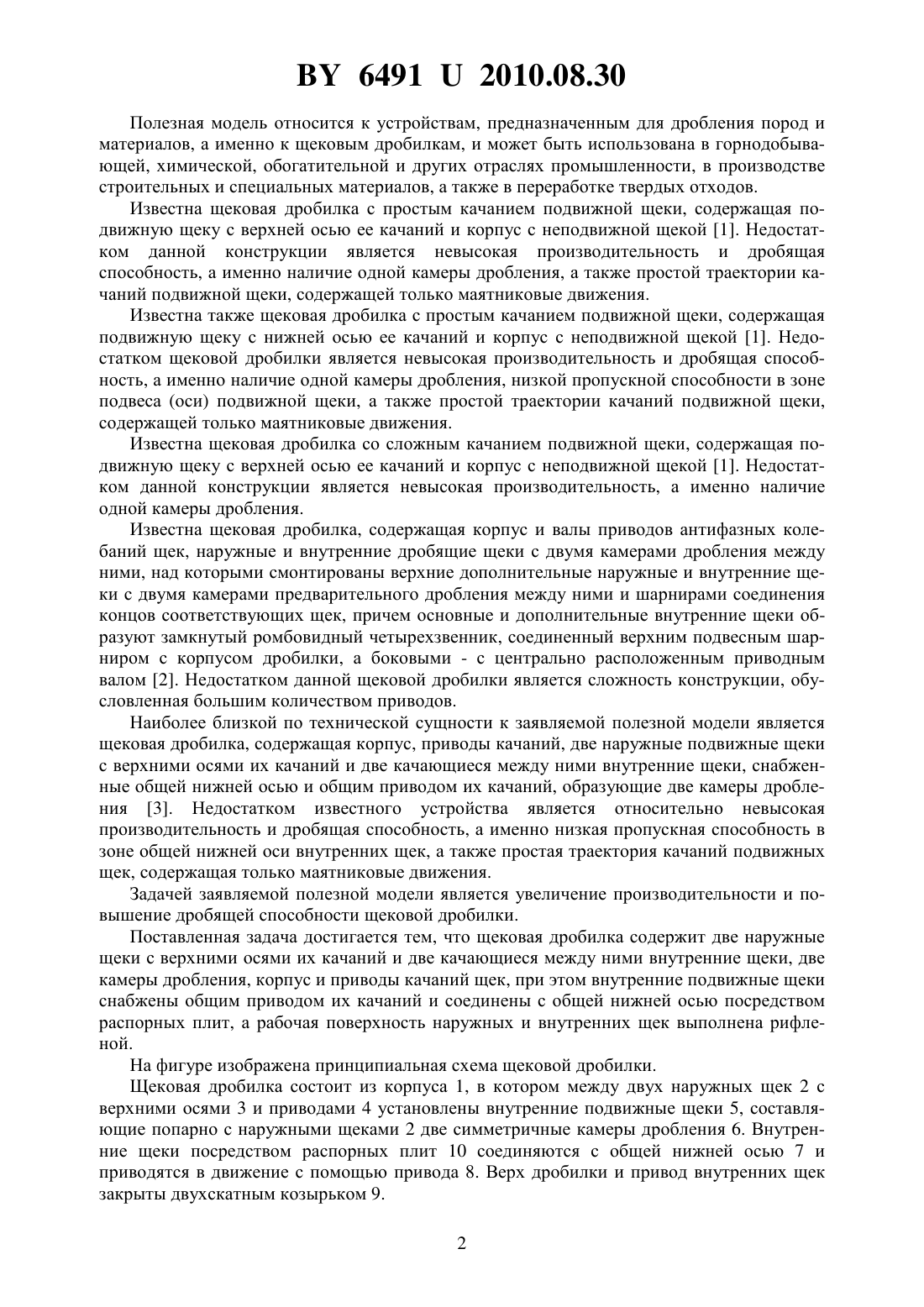

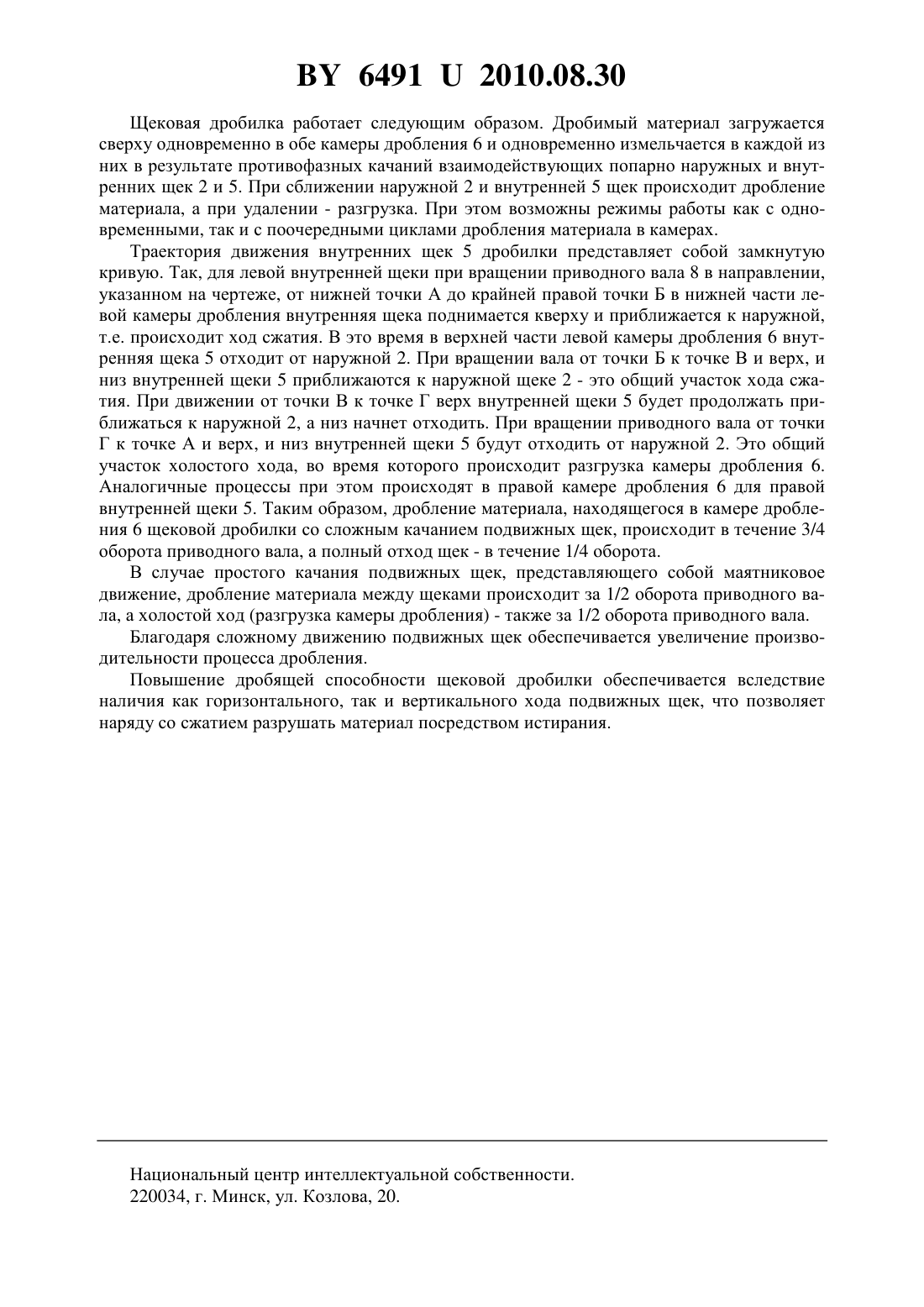

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет транспорта(72) Авторы Бочкарев Дмитрий Игоревич Довгяло Владимир Александрович Байбак Максим Васильевич(73) Патентообладатель Учреждение образования Белорусский государственный университет транспорта(57) Щековая дробилка, содержащая наружные щеки с верхними осями их качаний и две качающиеся между ними внутренние щеки, две камеры дробления, корпус и приводы качаний щек, отличающаяся тем, что внутренние подвижные щеки снабжены общим приводом их качаний и соединены с общей нижней осью посредством распорных плит, а рабочая поверхность наружных и внутренних щек выполнена рифленой.(56) 1. Мартынов В.Д. Строительные машины / В.Д. Мартынов, В.П. Сергеев. - М. Высш. шк., 1970. - С. 14 - 18. 2. А.с. СССР 1351658, МПК 02 1/02. Щековая дробилка / М.Г. Кузаков. Заявитель Мин. пром. строит. материалов -3872385/29-33 заявл. 01.02.85 опубл. 15.11.87 // Бюл.42. 3. А.с. СССР 995860, МПК 02 1/02. Щековая дробилка / М.Г. Кузаков, В.Я. Палагин. Заявитель - Всесоюзный НИИ нерудных строит. материалов и гидромеханизации.3317502/29-33 заявл. 13.07.81 опубл. 15.02.83 // Бюл.6 (прототип). 64912010.08.30 Полезная модель относится к устройствам, предназначенным для дробления пород и материалов, а именно к щековым дробилкам, и может быть использована в горнодобывающей, химической, обогатительной и других отраслях промышленности, в производстве строительных и специальных материалов, а также в переработке твердых отходов. Известна щековая дробилка с простым качанием подвижной щеки, содержащая подвижную щеку с верхней осью ее качаний и корпус с неподвижной щекой 1. Недостатком данной конструкции является невысокая производительность и дробящая способность, а именно наличие одной камеры дробления, а также простой траектории качаний подвижной щеки, содержащей только маятниковые движения. Известна также щековая дробилка с простым качанием подвижной щеки, содержащая подвижную щеку с нижней осью ее качаний и корпус с неподвижной щекой 1. Недостатком щековой дробилки является невысокая производительность и дробящая способность, а именно наличие одной камеры дробления, низкой пропускной способности в зоне подвеса (оси) подвижной щеки, а также простой траектории качаний подвижной щеки,содержащей только маятниковые движения. Известна щековая дробилка со сложным качанием подвижной щеки, содержащая подвижную щеку с верхней осью ее качаний и корпус с неподвижной щекой 1. Недостатком данной конструкции является невысокая производительность, а именно наличие одной камеры дробления. Известна щековая дробилка, содержащая корпус и валы приводов антифазных колебаний щек, наружные и внутренние дробящие щеки с двумя камерами дробления между ними, над которыми смонтированы верхние дополнительные наружные и внутренние щеки с двумя камерами предварительного дробления между ними и шарнирами соединения концов соответствующих щек, причем основные и дополнительные внутренние щеки образуют замкнутый ромбовидный четырехзвенник, соединенный верхним подвесным шарниром с корпусом дробилки, а боковыми - с центрально расположенным приводным валом 2. Недостатком данной щековой дробилки является сложность конструкции, обусловленная большим количеством приводов. Наиболее близкой по технической сущности к заявляемой полезной модели является щековая дробилка, содержащая корпус, приводы качаний, две наружные подвижные щеки с верхними осями их качаний и две качающиеся между ними внутренние щеки, снабженные общей нижней осью и общим приводом их качаний, образующие две камеры дробления 3. Недостатком известного устройства является относительно невысокая производительность и дробящая способность, а именно низкая пропускная способность в зоне общей нижней оси внутренних щек, а также простая траектория качаний подвижных щек, содержащая только маятниковые движения. Задачей заявляемой полезной модели является увеличение производительности и повышение дробящей способности щековой дробилки. Поставленная задача достигается тем, что щековая дробилка содержит две наружные щеки с верхними осями их качаний и две качающиеся между ними внутренние щеки, две камеры дробления, корпус и приводы качаний щек, при этом внутренние подвижные щеки снабжены общим приводом их качаний и соединены с общей нижней осью посредством распорных плит, а рабочая поверхность наружных и внутренних щек выполнена рифленой. На фигуре изображена принципиальная схема щековой дробилки. Щековая дробилка состоит из корпуса 1, в котором между двух наружных щек 2 с верхними осями 3 и приводами 4 установлены внутренние подвижные щеки 5, составляющие попарно с наружными щеками 2 две симметричные камеры дробления 6. Внутренние щеки посредством распорных плит 10 соединяются с общей нижней осью 7 и приводятся в движение с помощью привода 8. Верх дробилки и привод внутренних щек закрыты двухскатным козырьком 9. 2 64912010.08.30 Щековая дробилка работает следующим образом. Дробимый материал загружается сверху одновременно в обе камеры дробления 6 и одновременно измельчается в каждой из них в результате противофазных качаний взаимодействующих попарно наружных и внутренних щек 2 и 5. При сближении наружной 2 и внутренней 5 щек происходит дробление материала, а при удалении - разгрузка. При этом возможны режимы работы как с одновременными, так и с поочередными циклами дробления материала в камерах. Траектория движения внутренних щек 5 дробилки представляет собой замкнутую кривую. Так, для левой внутренней щеки при вращении приводного вала 8 в направлении,указанном на чертеже, от нижней точки А до крайней правой точки Б в нижней части левой камеры дробления внутренняя щека поднимается кверху и приближается к наружной,т.е. происходит ход сжатия. В это время в верхней части левой камеры дробления 6 внутренняя щека 5 отходит от наружной 2. При вращении вала от точки Б к точке В и верх, и низ внутренней щеки 5 приближаются к наружной щеке 2 - это общий участок хода сжатия. При движении от точки В к точке Г верх внутренней щеки 5 будет продолжать приближаться к наружной 2, а низ начнет отходить. При вращении приводного вала от точки Г к точке А и верх, и низ внутренней щеки 5 будут отходить от наружной 2. Это общий участок холостого хода, во время которого происходит разгрузка камеры дробления 6. Аналогичные процессы при этом происходят в правой камере дробления 6 для правой внутренней щеки 5. Таким образом, дробление материала, находящегося в камере дробления 6 щековой дробилки со сложным качанием подвижных щек, происходит в течение 3/4 оборота приводного вала, а полный отход щек - в течение 1/4 оборота. В случае простого качания подвижных щек, представляющего собой маятниковое движение, дробление материала между щеками происходит за 1/2 оборота приводного вала, а холостой ход (разгрузка камеры дробления) - также за 1/2 оборота приводного вала. Благодаря сложному движению подвижных щек обеспечивается увеличение производительности процесса дробления. Повышение дробящей способности щековой дробилки обеспечивается вследствие наличия как горизонтального, так и вертикального хода подвижных щек, что позволяет наряду со сжатием разрушать материал посредством истирания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
