Телескопическая система

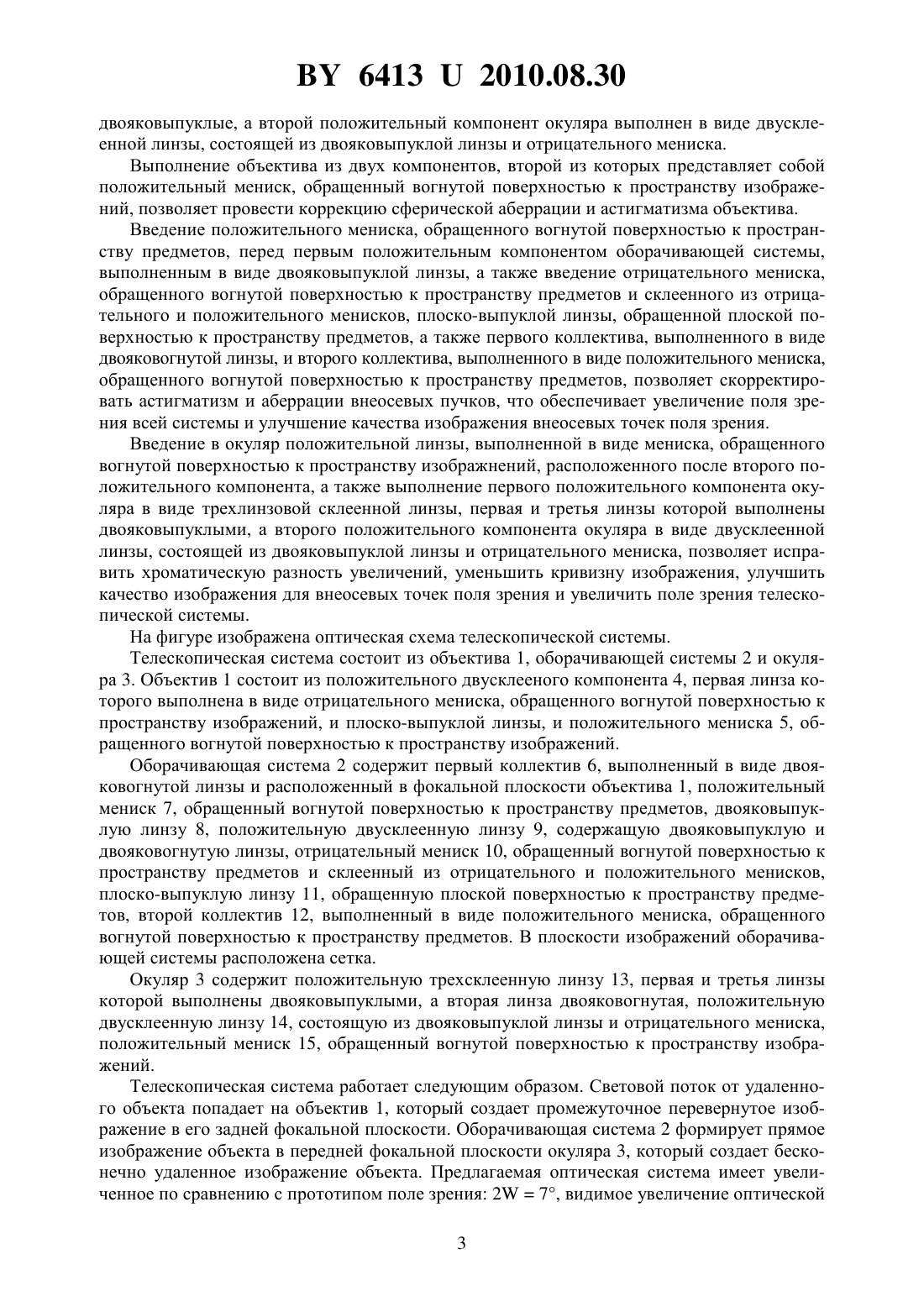

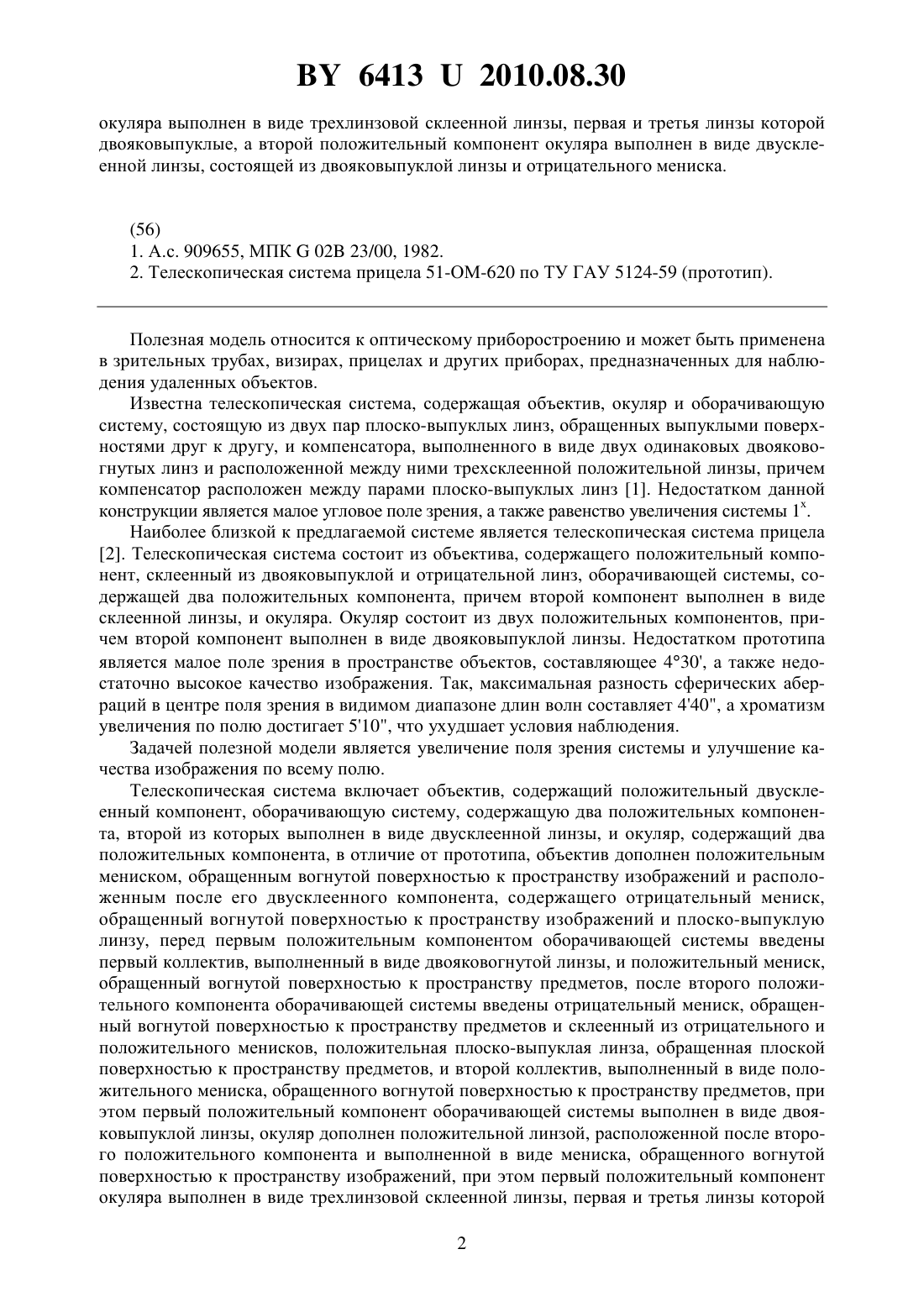

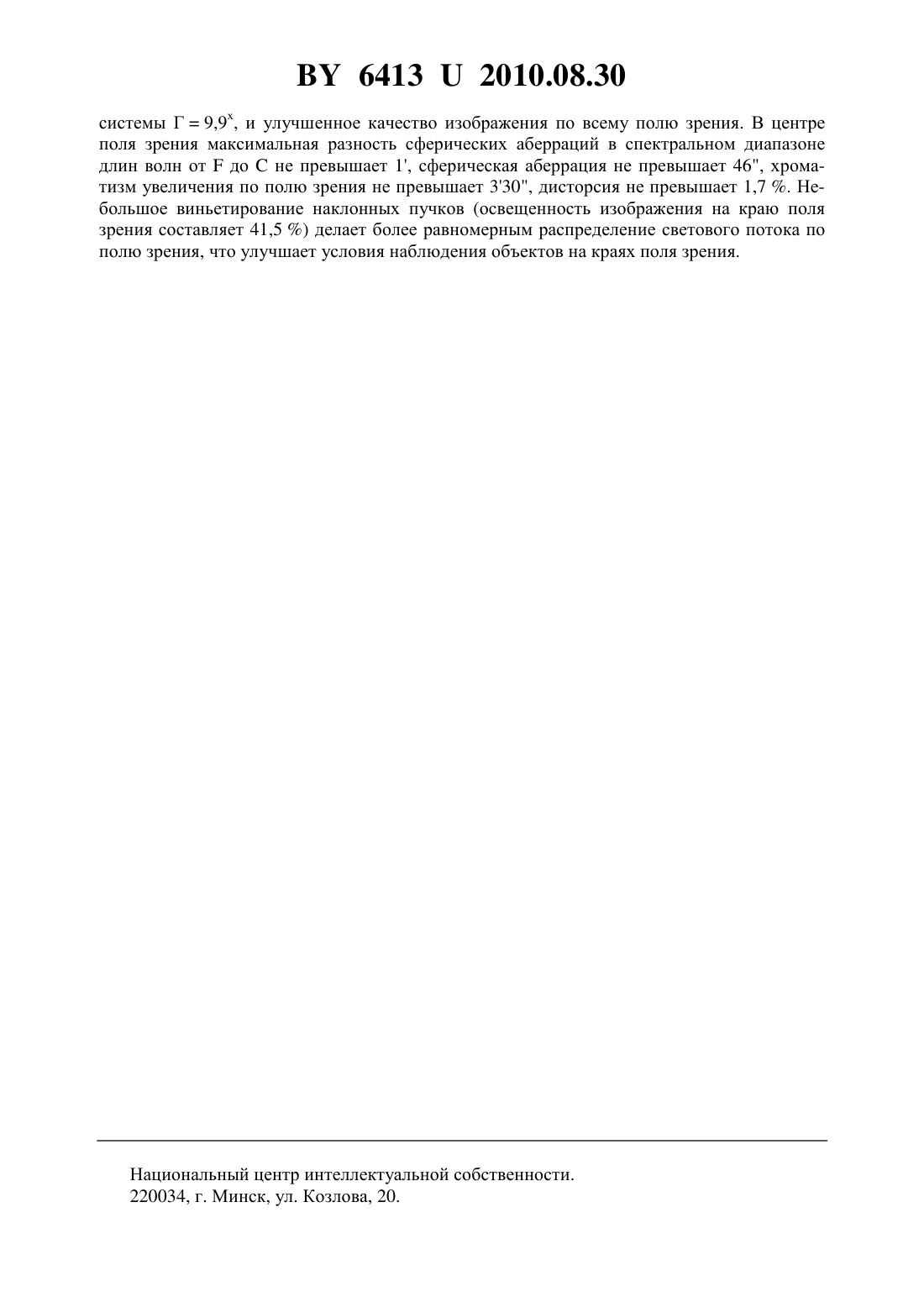

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Кунделева Наталия Ефимовна Маслакова Нина Фдоровна Цуркан Виктория Леонидовна(73) Патентообладатель Открытое акционерное общество Пеленг(57) Телескопическая система, включающая объектив, содержащий положительный двусклеенный компонент, оборачивающую систему, содержащую два положительных компонента, второй из которых выполнен в виде двусклеенной линзы, и окуляр, содержащий два положительных компонента, отличающаяся тем, что объектив дополнен положительным мениском, обращенным вогнутой поверхностью к пространству изображений и расположенным после его двусклеенного компонента, содержащего отрицательный мениск,обращенный вогнутой поверхностью к пространству изображений, и плоско-выпуклую линзу, перед первым положительным компонентом оборачивающей системы введены первый коллектив, выполненный в виде двояковогнутой линзы, и положительный мениск,обращенный вогнутой поверхностью к пространству предметов, после второго положительного компонента оборачивающей системы введены отрицательный мениск, обращенный вогнутой поверхностью к пространству предметов и склеенный из отрицательного и положительного менисков, положительная плоско-выпуклая линза, обращенная плоской поверхностью к пространству предметов, и второй коллектив, выполненный в виде положительного мениска, обращенного вогнутой поверхностью к пространству предметов, при этом первый положительный компонент оборачивающей системы выполнен в виде двояковыпуклой линзы, окуляр дополнен положительной линзой, расположенной после второго положительного компонента и выполненной в виде мениска, обращенного вогнутой поверхностью к пространству изображений, при этом первый положительный компонент 64132010.08.30 окуляра выполнен в виде трехлинзовой склеенной линзы, первая и третья линзы которой двояковыпуклые, а второй положительный компонент окуляра выполнен в виде двусклеенной линзы, состоящей из двояковыпуклой линзы и отрицательного мениска.(56) 1. А.с. 909655, МПК 02 23/00, 1982. 2. Телескопическая система прицела 51-ОМ-620 по ТУ ГАУ 5124-59 (прототип). Полезная модель относится к оптическому приборостроению и может быть применена в зрительных трубах, визирах, прицелах и других приборах, предназначенных для наблюдения удаленных объектов. Известна телескопическая система, содержащая объектив, окуляр и оборачивающую систему, состоящую из двух пар плоско-выпуклых линз, обращенных выпуклыми поверхностями друг к другу, и компенсатора, выполненного в виде двух одинаковых двояковогнутых линз и расположенной между ними трехсклеенной положительной линзы, причем компенсатор расположен между парами плоско-выпуклых линз 1. Недостатком данной конструкции является малое угловое поле зрения, а также равенство увеличения системы 1 х. Наиболее близкой к предлагаемой системе является телескопическая система прицела 2. Телескопическая система состоит из объектива, содержащего положительный компонент, склеенный из двояковыпуклой и отрицательной линз, оборачивающей системы, содержащей два положительных компонента, причем второй компонент выполнен в виде склеенной линзы, и окуляра. Окуляр состоит из двух положительных компонентов, причем второй компонент выполнен в виде двояковыпуклой линзы. Недостатком прототипа является малое поле зрения в пространстве объектов, составляющее 430, а также недостаточно высокое качество изображения. Так, максимальная разность сферических аберраций в центре поля зрения в видимом диапазоне длин волн составляет 440, а хроматизм увеличения по полю достигает 510, что ухудшает условия наблюдения. Задачей полезной модели является увеличение поля зрения системы и улучшение качества изображения по всему полю. Телескопическая система включает объектив, содержащий положительный двусклеенный компонент, оборачивающую систему, содержащую два положительных компонента, второй из которых выполнен в виде двусклеенной линзы, и окуляр, содержащий два положительных компонента, в отличие от прототипа, объектив дополнен положительным мениском, обращенным вогнутой поверхностью к пространству изображений и расположенным после его двусклеенного компонента, содержащего отрицательный мениск,обращенный вогнутой поверхностью к пространству изображений и плоско-выпуклую линзу, перед первым положительным компонентом оборачивающей системы введены первый коллектив, выполненный в виде двояковогнутой линзы, и положительный мениск,обращенный вогнутой поверхностью к пространству предметов, после второго положительного компонента оборачивающей системы введены отрицательный мениск, обращенный вогнутой поверхностью к пространству предметов и склеенный из отрицательного и положительного менисков, положительная плоско-выпуклая линза, обращенная плоской поверхностью к пространству предметов, и второй коллектив, выполненный в виде положительного мениска, обращенного вогнутой поверхностью к пространству предметов, при этом первый положительный компонент оборачивающей системы выполнен в виде двояковыпуклой линзы, окуляр дополнен положительной линзой, расположенной после второго положительного компонента и выполненной в виде мениска, обращенного вогнутой поверхностью к пространству изображений, при этом первый положительный компонент окуляра выполнен в виде трехлинзовой склеенной линзы, первая и третья линзы которой 2 64132010.08.30 двояковыпуклые, а второй положительный компонент окуляра выполнен в виде двусклеенной линзы, состоящей из двояковыпуклой линзы и отрицательного мениска. Выполнение объектива из двух компонентов, второй из которых представляет собой положительный мениск, обращенный вогнутой поверхностью к пространству изображений, позволяет провести коррекцию сферической аберрации и астигматизма объектива. Введение положительного мениска, обращенного вогнутой поверхностью к пространству предметов, перед первым положительным компонентом оборачивающей системы,выполненным в виде двояковыпуклой линзы, а также введение отрицательного мениска,обращенного вогнутой поверхностью к пространству предметов и склеенного из отрицательного и положительного менисков, плоско-выпуклой линзы, обращенной плоской поверхностью к пространству предметов, а также первого коллектива, выполненного в виде двояковогнутой линзы, и второго коллектива, выполненного в виде положительного мениска,обращенного вогнутой поверхностью к пространству предметов, позволяет скорректировать астигматизм и аберрации внеосевых пучков, что обеспечивает увеличение поля зрения всей системы и улучшение качества изображения внеосевых точек поля зрения. Введение в окуляр положительной линзы, выполненной в виде мениска, обращенного вогнутой поверхностью к пространству изображнений, расположенного после второго положительного компонента, а также выполнение первого положительного компонента окуляра в виде трехлинзовой склеенной линзы, первая и третья линзы которой выполнены двояковыпуклыми, а второго положительного компонента окуляра в виде двусклеенной линзы, состоящей из двояковыпуклой линзы и отрицательного мениска, позволяет исправить хроматическую разность увеличений, уменьшить кривизну изображения, улучшить качество изображения для внеосевых точек поля зрения и увеличить поле зрения телескопической системы. На фигуре изображена оптическая схема телескопической системы. Телескопическая система состоит из объектива 1, оборачивающей системы 2 и окуляра 3. Объектив 1 состоит из положительного двусклееного компонента 4, первая линза которого выполнена в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, и плоско-выпуклой линзы, и положительного мениска 5, обращенного вогнутой поверхностью к пространству изображений. Оборачивающая система 2 содержит первый коллектив 6, выполненный в виде двояковогнутой линзы и расположенный в фокальной плоскости объектива 1, положительный мениск 7, обращенный вогнутой поверхностью к пространству предметов, двояковыпуклую линзу 8, положительную двусклеенную линзу 9, содержащую двояковыпуклую и двояковогнутую линзы, отрицательный мениск 10, обращенный вогнутой поверхностью к пространству предметов и склеенный из отрицательного и положительного менисков,плоско-выпуклую линзу 11, обращенную плоской поверхностью к пространству предметов, второй коллектив 12, выполненный в виде положительного мениска, обращенного вогнутой поверхностью к пространству предметов. В плоскости изображений оборачивающей системы расположена сетка. Окуляр 3 содержит положительную трехсклеенную линзу 13, первая и третья линзы которой выполнены двояковыпуклыми, а вторая линза двояковогнутая, положительную двусклеенную линзу 14, состоящую из двояковыпуклой линзы и отрицательного мениска,положительный мениск 15, обращенный вогнутой поверхностью к пространству изображений. Телескопическая система работает следующим образом. Световой поток от удаленного объекта попадает на объектив 1, который создает промежуточное перевернутое изображение в его задней фокальной плоскости. Оборачивающая система 2 формирует прямое изображение объекта в передней фокальной плоскости окуляра 3, который создает бесконечно удаленное изображение объекта. Предлагаемая оптическая система имеет увеличенное по сравнению с прототипом поле зрения 27, видимое увеличение оптической 3 64132010.08.30 системы Г 9,9 х, и улучшенное качество изображения по всему полю зрения. В центре поля зрения максимальная разность сферических аберраций в спектральном диапазоне длин волн отдоне превышает 1, сферическая аберрация не превышает 46, хроматизм увеличения по полю зрения не превышает 330, дисторсия не превышает 1,7 . Небольшое виньетирование наклонных пучков (освещенность изображения на краю поля зрения составляет 41,5 ) делает более равномерным распределение светового потока по полю зрения, что улучшает условия наблюдения объектов на краях поля зрения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
