Устройство для эркерного выпуска металла из дуговой сталеплавильной печи

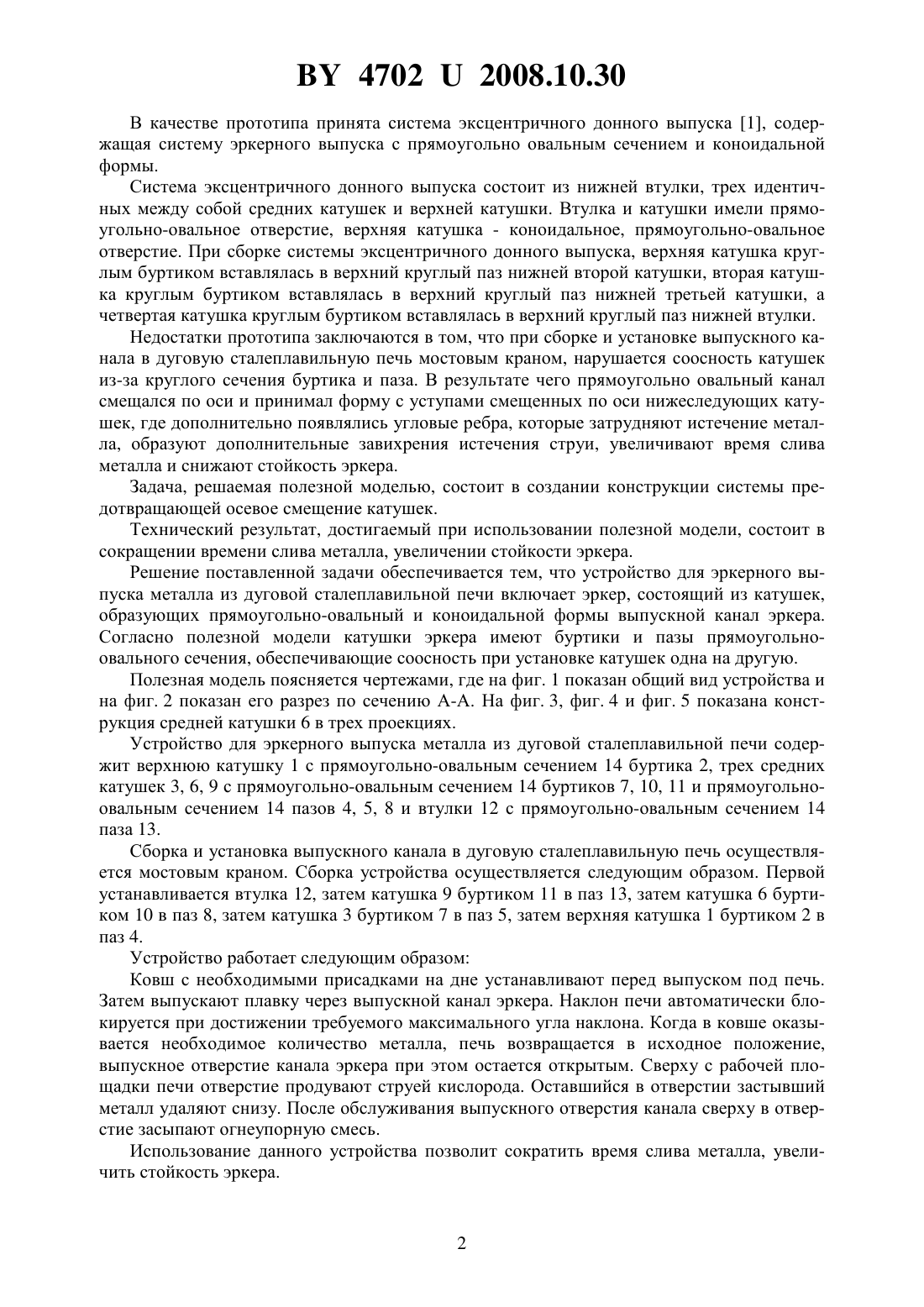

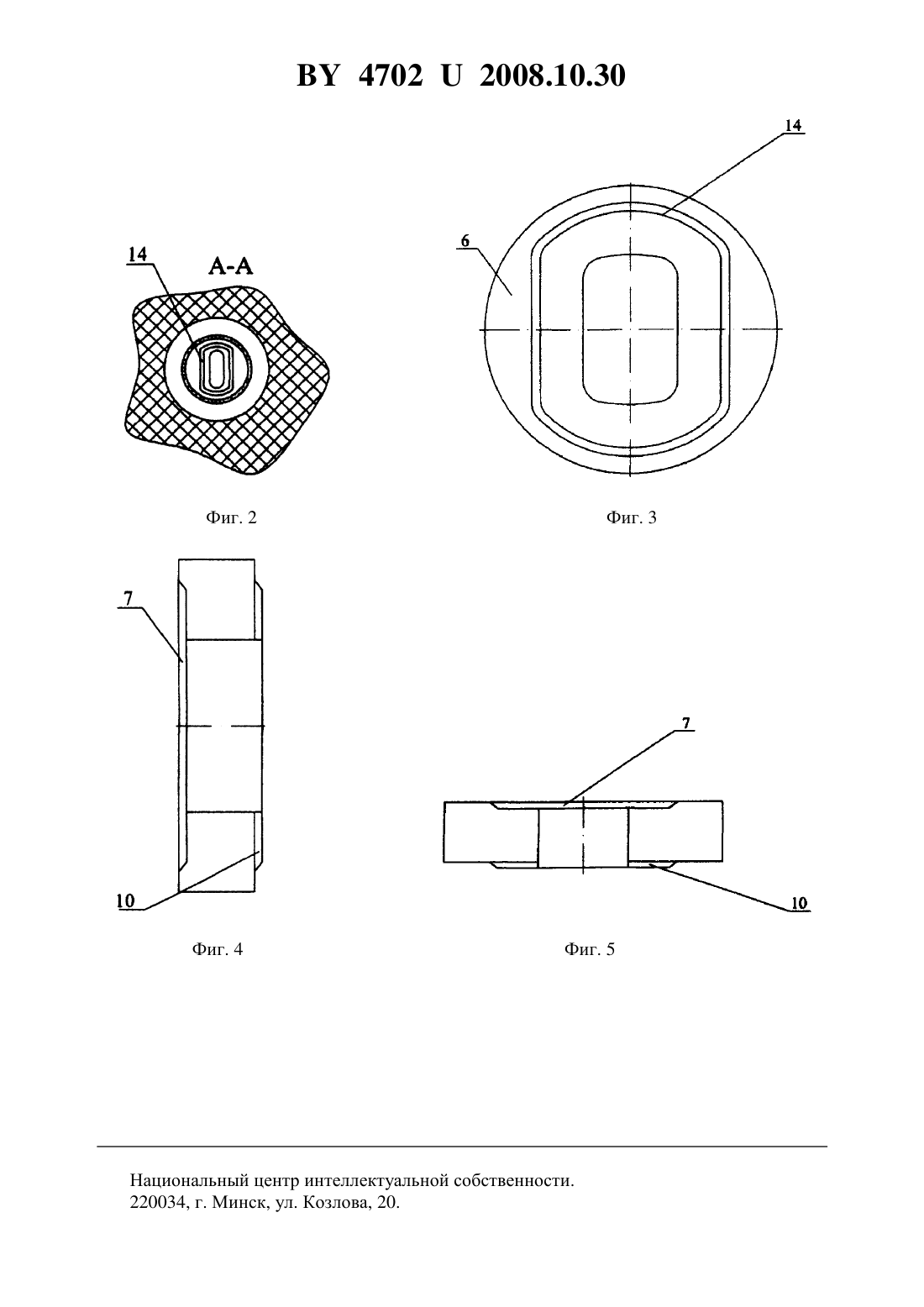

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЭРКЕРНОГО ВЫПУСКА МЕТАЛЛА ИЗ ДУГОВОЙ СТАЛЕПЛАВИЛЬНОЙ ПЕЧИ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Маточкин Виктор Андреевич Муриков Максим Анатольевич Андрианов Дмитрий Николаевич Прохоренко Виктор Николаевич Носовец Владимир Михайлович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Устройство для эркерного выпуска металла из дуговой сталеплавильной печи, включающее эркер, состоящий из катушек, образующих прямоугольно-овальный и коноидальной формы выпускной канал эркера, отличающееся тем, что катушки эркера имеют буртики и пазы прямоугольно-овального сечения, обеспечивающие соосность при установке катушек одна на другую. Фиг. 1 Полезная модель относится к металлургической промышленности, в частности к системам эксцентричного донного выпуска дуговой сталеплавильной печи (ДСП) любой конструкции имеющей эксцентричный донный выпуск. 47022008.10.30 В качестве прототипа принята система эксцентричного донного выпуска 1, содержащая систему эркерного выпуска с прямоугольно овальным сечением и коноидальной формы. Система эксцентричного донного выпуска состоит из нижней втулки, трех идентичных между собой средних катушек и верхней катушки. Втулка и катушки имели прямоугольно-овальное отверстие, верхняя катушка - коноидальное, прямоугольно-овальное отверстие. При сборке системы эксцентричного донного выпуска, верхняя катушка круглым буртиком вставлялась в верхний круглый паз нижней второй катушки, вторая катушка круглым буртиком вставлялась в верхний круглый паз нижней третьей катушки, а четвертая катушка круглым буртиком вставлялась в верхний круглый паз нижней втулки. Недостатки прототипа заключаются в том, что при сборке и установке выпускного канала в дуговую сталеплавильную печь мостовым краном, нарушается соосность катушек из-за круглого сечения буртика и паза. В результате чего прямоугольно овальный канал смещался по оси и принимал форму с уступами смещенных по оси нижеследующих катушек, где дополнительно появлялись угловые ребра, которые затрудняют истечение металла, образуют дополнительные завихрения истечения струи, увеличивают время слива металла и снижают стойкость эркера. Задача, решаемая полезной моделью, состоит в создании конструкции системы предотвращающей осевое смещение катушек. Технический результат, достигаемый при использовании полезной модели, состоит в сокращении времени слива металла, увеличении стойкости эркера. Решение поставленной задачи обеспечивается тем, что устройство для эркерного выпуска металла из дуговой сталеплавильной печи включает эркер, состоящий из катушек,образующих прямоугольно-овальный и коноидальной формы выпускной канал эркера. Согласно полезной модели катушки эркера имеют буртики и пазы прямоугольноовального сечения, обеспечивающие соосность при установке катушек одна на другую. Полезная модель поясняется чертежами, где на фиг. 1 показан общий вид устройства и на фиг. 2 показан его разрез по сечению А-А. На фиг. 3, фиг. 4 и фиг. 5 показана конструкция средней катушки 6 в трех проекциях. Устройство для эркерного выпуска металла из дуговой сталеплавильной печи содержит верхнюю катушку 1 с прямоугольно-овальным сечением 14 буртика 2, трех средних катушек 3, 6, 9 с прямоугольно-овальным сечением 14 буртиков 7, 10, 11 и прямоугольноовальным сечением 14 пазов 4, 5, 8 и втулки 12 с прямоугольно-овальным сечением 14 паза 13. Сборка и установка выпускного канала в дуговую сталеплавильную печь осуществляется мостовым краном. Сборка устройства осуществляется следующим образом. Первой устанавливается втулка 12, затем катушка 9 буртиком 11 в паз 13, затем катушка 6 буртиком 10 в паз 8, затем катушка 3 буртиком 7 в паз 5, затем верхняя катушка 1 буртиком 2 в паз 4. Устройство работает следующим образом Ковш с необходимыми присадками на дне устанавливают перед выпуском под печь. Затем выпускают плавку через выпускной канал эркера. Наклон печи автоматически блокируется при достижении требуемого максимального угла наклона. Когда в ковше оказывается необходимое количество металла, печь возвращается в исходное положение,выпускное отверстие канала эркера при этом остается открытым. Сверху с рабочей площадки печи отверстие продувают струей кислорода. Оставшийся в отверстии застывший металл удаляют снизу. После обслуживания выпускного отверстия канала сверху в отверстие засыпают огнеупорную смесь. Использование данного устройства позволит сократить время слива металла, увеличить стойкость эркера. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
