Устройство для эркерного выпуска металла из дуговой сталеплавильной печи

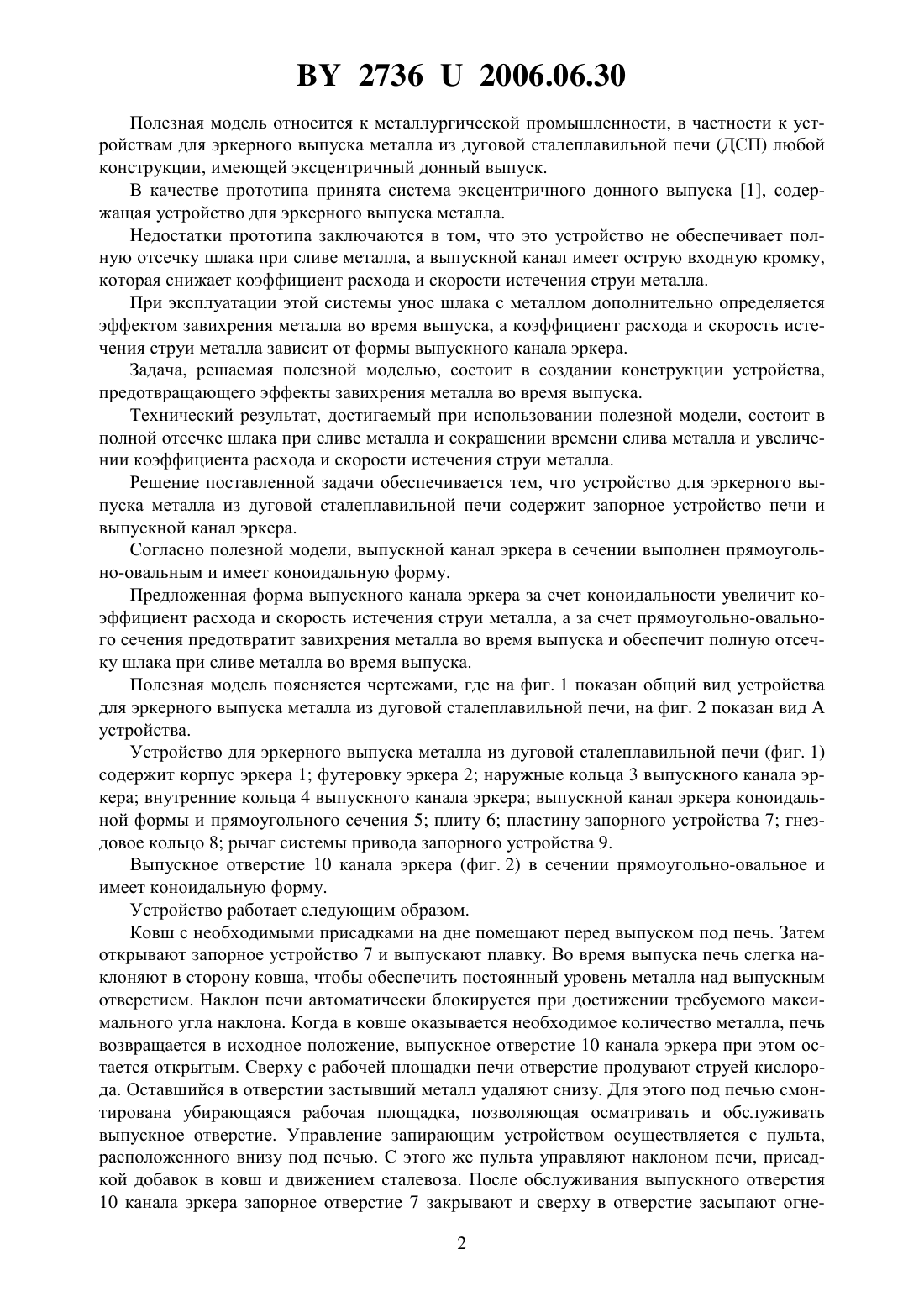

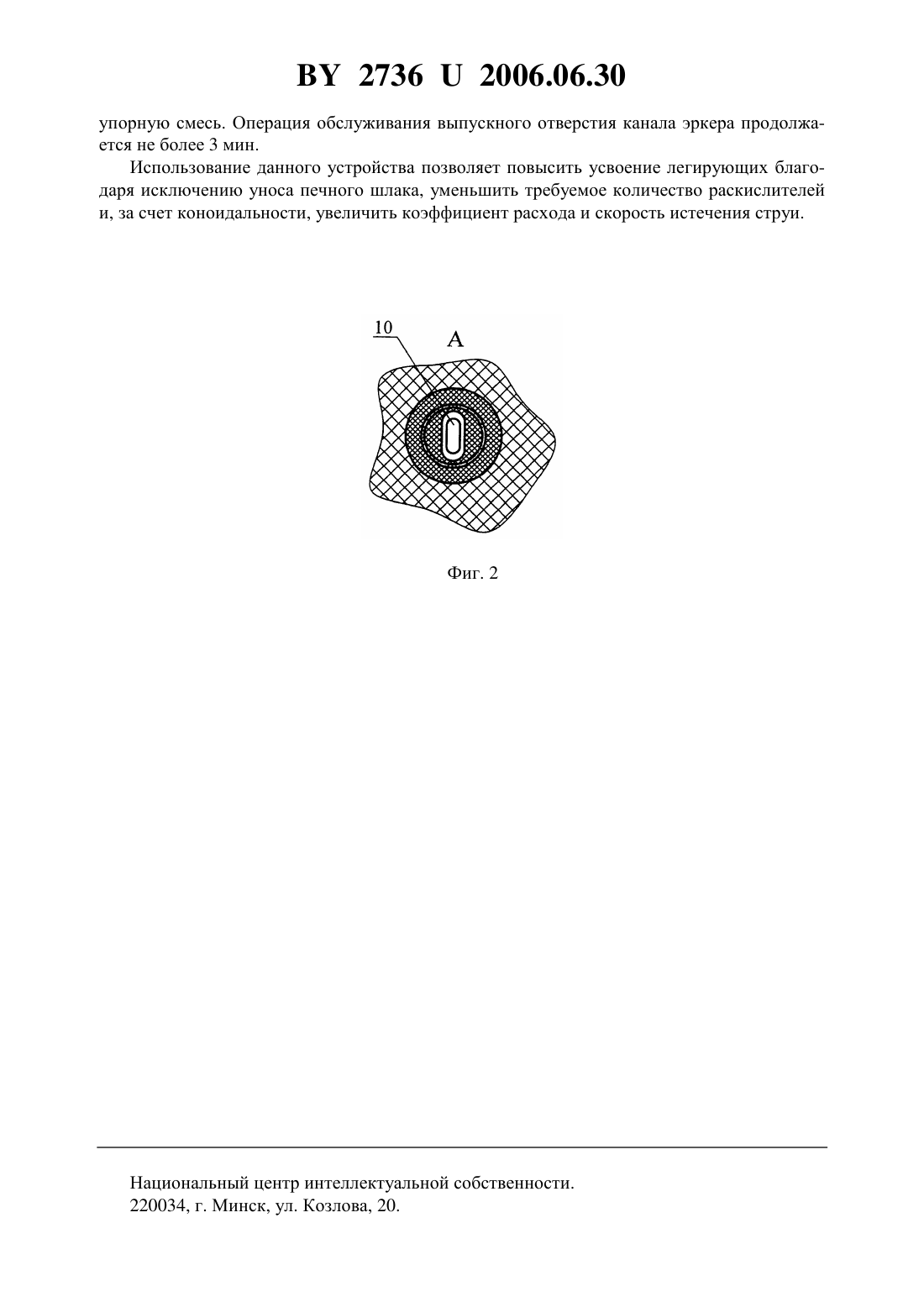

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЭРКЕРНОГО ВЫПУСКА МЕТАЛЛА ИЗ ДУГОВОЙ СТАЛЕПЛАВИЛЬНОЙ ПЕЧИ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Андрианов Николай Викторович Маточкин Виктор Аркадьевич Пишикин Вадим Серафимович Андрианов Дмитрий Николаевич Прохоренко Виктор Николаевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) Устройство для эркерного выпуска металла из дуговой сталеплавильной печи, содержащее запорное устройство печи и выпускной канал эркера, отличающееся тем, что выпускной канал эркера в сечении выполнен прямоугольно-овальным и имеет коноидальную форму.(56) 1. Поволоцкий Д.Я., Гудим Ю.А., Зиннуров И.Ю. Устройство и работа сверхмощных дуговых сталеплавильных печей. - М. Металлургия, 1990 (прототип). 27362006.06.30 Полезная модель относится к металлургической промышленности, в частности к устройствам для эркерного выпуска металла из дуговой сталеплавильной печи (ДСП) любой конструкции, имеющей эксцентричный донный выпуск. В качестве прототипа принята система эксцентричного донного выпуска 1, содержащая устройство для эркерного выпуска металла. Недостатки прототипа заключаются в том, что это устройство не обеспечивает полную отсечку шлака при сливе металла, а выпускной канал имеет острую входную кромку,которая снижает коэффициент расхода и скорости истечения струи металла. При эксплуатации этой системы унос шлака с металлом дополнительно определяется эффектом завихрения металла во время выпуска, а коэффициент расхода и скорость истечения струи металла зависит от формы выпускного канала эркера. Задача, решаемая полезной моделью, состоит в создании конструкции устройства,предотвращающего эффекты завихрения металла во время выпуска. Технический результат, достигаемый при использовании полезной модели, состоит в полной отсечке шлака при сливе металла и сокращении времени слива металла и увеличении коэффициента расхода и скорости истечения струи металла. Решение поставленной задачи обеспечивается тем, что устройство для эркерного выпуска металла из дуговой сталеплавильной печи содержит запорное устройство печи и выпускной канал эркера. Согласно полезной модели, выпускной канал эркера в сечении выполнен прямоугольно-овальным и имеет коноидальную форму. Предложенная форма выпускного канала эркера за счет коноидальности увеличит коэффициент расхода и скорость истечения струи металла, а за счет прямоугольно-овального сечения предотвратит завихрения металла во время выпуска и обеспечит полную отсечку шлака при сливе металла во время выпуска. Полезная модель поясняется чертежами, где на фиг. 1 показан общий вид устройства для эркерного выпуска металла из дуговой сталеплавильной печи, на фиг. 2 показан вид А устройства. Устройство для эркерного выпуска металла из дуговой сталеплавильной печи (фиг. 1) содержит корпус эркера 1 футеровку эркера 2 наружные кольца 3 выпускного канала эркера внутренние кольца 4 выпускного канала эркера выпускной канал эркера коноидальной формы и прямоугольного сечения 5 плиту 6 пластину запорного устройства 7 гнездовое кольцо 8 рычаг системы привода запорного устройства 9. Выпускное отверстие 10 канала эркера (фиг. 2) в сечении прямоугольно-овальное и имеет коноидальную форму. Устройство работает следующим образом. Ковш с необходимыми присадками на дне помещают перед выпуском под печь. Затем открывают запорное устройство 7 и выпускают плавку. Во время выпуска печь слегка наклоняют в сторону ковша, чтобы обеспечить постоянный уровень металла над выпускным отверстием. Наклон печи автоматически блокируется при достижении требуемого максимального угла наклона. Когда в ковше оказывается необходимое количество металла, печь возвращается в исходное положение, выпускное отверстие 10 канала эркера при этом остается открытым. Сверху с рабочей площадки печи отверстие продувают струей кислорода. Оставшийся в отверстии застывший металл удаляют снизу. Для этого под печью смонтирована убирающаяся рабочая площадка, позволяющая осматривать и обслуживать выпускное отверстие. Управление запирающим устройством осуществляется с пульта,расположенного внизу под печью. С этого же пульта управляют наклоном печи, присадкой добавок в ковш и движением сталевоза. После обслуживания выпускного отверстия 10 канала эркера запорное отверстие 7 закрывают и сверху в отверстие засыпают огне 2 27362006.06.30 упорную смесь. Операция обслуживания выпускного отверстия канала эркера продолжается не более 3 мин. Использование данного устройства позволяет повысить усвоение легирующих благодаря исключению уноса печного шлака, уменьшить требуемое количество раскислителей и, за счет коноидальности, увеличить коэффициент расхода и скорость истечения струи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
