Установка для очистки бытовых сточных вод

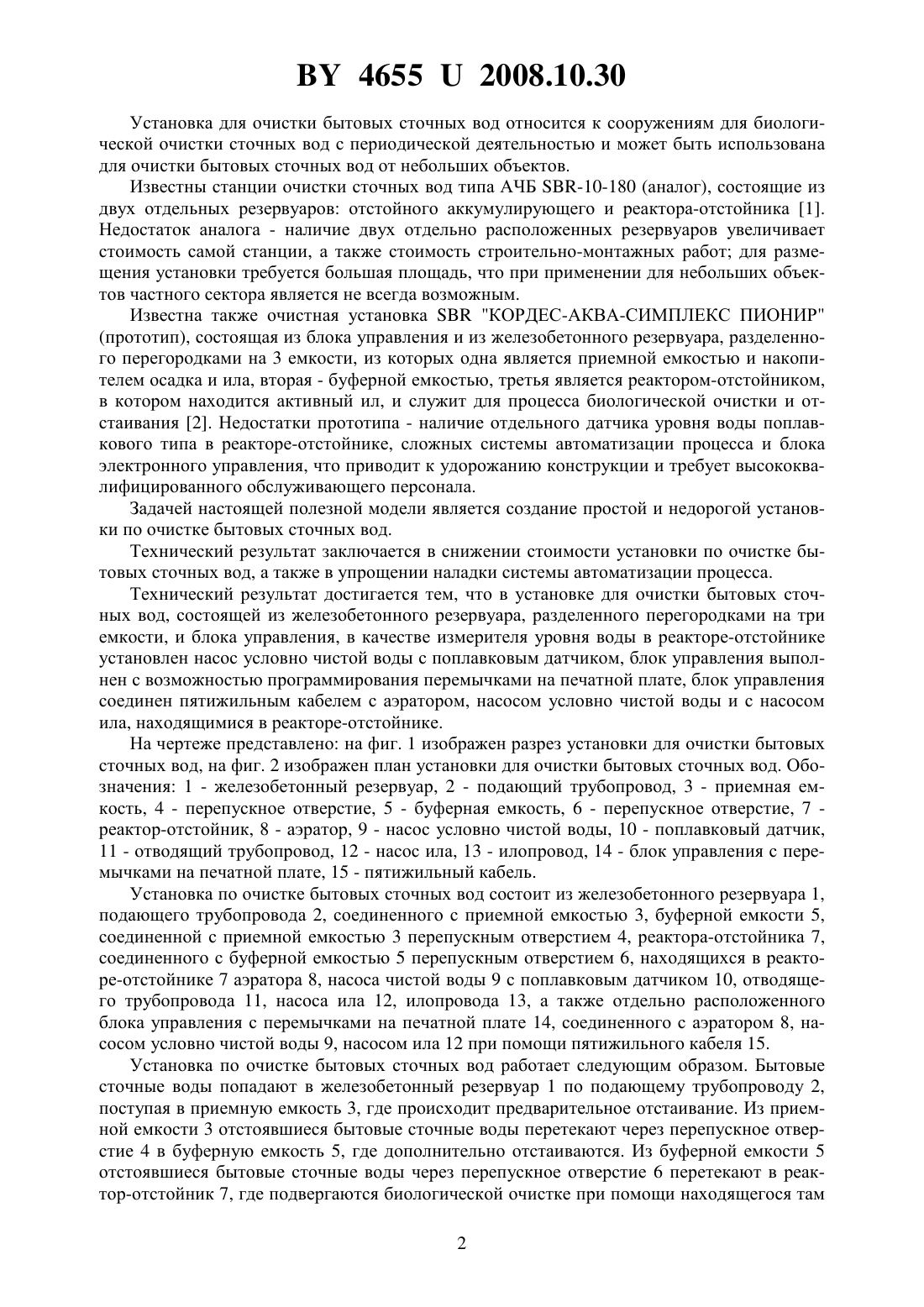

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ОЧИСТКИ БЫТОВЫХ СТОЧНЫХ ВОД(71) Заявители Субботко Степан Адамович Родионов Владимир Васильевич(72) Авторы Субботко Степан Адамович Родионов Владимир Васильевич(73) Патентообладатели Субботко Степан Адамович Родионов Владимир Васильевич(57) 1. Установка для очистки бытовых сточных вод, состоящая из железобетонного резервуара, разделенного перегородками на три емкости, и блока управления, отличающаяся тем, что в качестве измерителя уровня воды в реакторе-отстойнике установлен насос условно чистой воды с поплавковым датчиком, блок управления выполнен с возможностью программирования перемычками на печатной плате. 2. Установка по п. 1, отличающаяся тем, что блок управления соединен пятижильным кабелем с аэратором, насосом условно чистой воды и с насосом ила, находящимися в реакторе-отстойнике.(56) 1. Производственная программа номенклатуры изделий СООО ФОРТЭКС - Водные технологии (аналог). 2. Руководство по установке, эксплуатации и тех. обслуживанию очистной установкиКОРДЕС-АКВА-СИМПЛЕКС ПИОНИР (Интернет адрес .-.) 46552008.10.30 Установка для очистки бытовых сточных вод относится к сооружениям для биологической очистки сточных вод с периодической деятельностью и может быть использована для очистки бытовых сточных вод от небольших объектов. Известны станции очистки сточных вод типа АЧБ -10-180 (аналог), состоящие из двух отдельных резервуаров отстойного аккумулирующего и реактора-отстойника 1. Недостаток аналога - наличие двух отдельно расположенных резервуаров увеличивает стоимость самой станции, а также стоимость строительно-монтажных работ для размещения установки требуется большая площадь, что при применении для небольших объектов частного сектора является не всегда возможным. Известна также очистная установкаКОРДЕС-АКВА-СИМПЛЕКС ПИОНИР(прототип), состоящая из блока управления и из железобетонного резервуара, разделенного перегородками на 3 емкости, из которых одна является приемной емкостью и накопителем осадка и ила, вторая - буферной емкостью, третья является реактором-отстойником,в котором находится активный ил, и служит для процесса биологической очистки и отстаивания 2. Недостатки прототипа - наличие отдельного датчика уровня воды поплавкового типа в реакторе-отстойнике, сложных системы автоматизации процесса и блока электронного управления, что приводит к удорожанию конструкции и требует высококвалифицированного обслуживающего персонала. Задачей настоящей полезной модели является создание простой и недорогой установки по очистке бытовых сточных вод. Технический результат заключается в снижении стоимости установки по очистке бытовых сточных вод, а также в упрощении наладки системы автоматизации процесса. Технический результат достигается тем, что в установке для очистки бытовых сточных вод, состоящей из железобетонного резервуара, разделенного перегородками на три емкости, и блока управления, в качестве измерителя уровня воды в реакторе-отстойнике установлен насос условно чистой воды с поплавковым датчиком, блок управления выполнен с возможностью программирования перемычками на печатной плате, блок управления соединен пятижильным кабелем с аэратором, насосом условно чистой воды и с насосом ила, находящимися в реакторе-отстойнике. На чертеже представлено на фиг. 1 изображен разрез установки для очистки бытовых сточных вод, на фиг. 2 изображен план установки для очистки бытовых сточных вод. Обозначения 1 - железобетонный резервуар, 2 - подающий трубопровод, 3 - приемная емкость, 4 - перепускное отверстие, 5 - буферная емкость, 6 - перепускное отверстие, 7 реактор-отстойник, 8 - аэратор, 9 - насос условно чистой воды, 10 - поплавковый датчик,11 - отводящий трубопровод, 12 - насос ила, 13 - илопровод, 14 - блок управления с перемычками на печатной плате, 15 - пятижильный кабель. Установка по очистке бытовых сточных вод состоит из железобетонного резервуара 1,подающего трубопровода 2, соединенного с приемной емкостью 3, буферной емкости 5,соединенной с приемной емкостью 3 перепускным отверстием 4, реактора-отстойника 7,соединенного с буферной емкостью 5 перепускным отверстием 6, находящихся в реакторе-отстойнике 7 аэратора 8, насоса чистой воды 9 с поплавковым датчиком 10, отводящего трубопровода 11, насоса ила 12, илопровода 13, а также отдельно расположенного блока управления с перемычками на печатной плате 14, соединенного с аэратором 8, насосом условно чистой воды 9, насосом ила 12 при помощи пятижильного кабеля 15. Установка по очистке бытовых сточных вод работает следующим образом. Бытовые сточные воды попадают в железобетонный резервуар 1 по подающему трубопроводу 2,поступая в приемную емкость 3, где происходит предварительное отстаивание. Из приемной емкости 3 отстоявшиеся бытовые сточные воды перетекают через перепускное отверстие 4 в буферную емкость 5, где дополнительно отстаиваются. Из буферной емкости 5 отстоявшиеся бытовые сточные воды через перепускное отверстие 6 перетекают в реактор-отстойник 7, где подвергаются биологической очистке при помощи находящегося там 2 46552008.10.30 активного ила. Для насыщения воды воздухом используется аэратор 8, находящийся в реакторе-отстойнике 7 и работающий циклически (включается 1 раз в 1520 минут на несколько минут, пока установка полностью не наполнится бытовыми стоками). После полного наполнения установки бытовыми стоками аэратор 8 не включается в течение двух часов и происходит отстаивание. Условно чистая вода после биологической очистки и двухчасового отстаивания при помощи насоса условно чистой воды 9 с поплавковым датчиком 10, расположенного в реакторе-отстойнике 7, удаляется из реактора-отстойника 7 по отводящему трубопроводу 11. Избыточный активный ил из реактора-отстойника 7 перекачивается при помощи насоса ила 12, расположенного в реакторе-отстойнике 7, в течение нескольких секунд после откачивания условно чистой воды по илопроводу 13 в приемную емкость 3, где подвергается отстаиванию совместно с вновь поступающими бытовыми сточными водами. Блок управления с перемычками на печатной плате 14 осуществляет управление аэратором 8, насосом условно чистой воды 9 с поплавковым датчиком 10, насосом ила 12 при помощи электрического тока, передающегося по пятижильному кабелю 15. Каждые 15 минут блок управления с перемычками на печатной плате 14 выдает короткие электрические импульсы на включение насоса условно чистой воды 9 и измеряет силу тока. Если тока нет, то на несколько минут включается аэратор 8. Если ток есть, значит уровень воды высокий и аэратор выключается на 2 часа - осуществляется процесс отстаивания воды в реакторе-отстойнике 7. Наладка системы управления установкой по очистке бытовых сточных вод осуществляется перемычками на печатной плате, что упрощает настройку, увеличивает надежность системы и снижает ее стоимость. Пятижильный кабель имеет на две жилы меньше, чем у прототипа, те есть стоит дешевле. Технико-экономический эффект заключается в снижении капитальных затрат за счет упрощения установки по очистке бытовых сточных вод, а также в упрощении настройки системы управления процессом очистки, что не требует высококвалифицированного обслуживающего персонала. Предлагаемая установка испытана и успешно работает для очистки бытовых сточных вод отдельных домов малоэтажной жилой застройки в г. Кобрине Брестской области. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
