Распределительное устройство пневматической сеялки

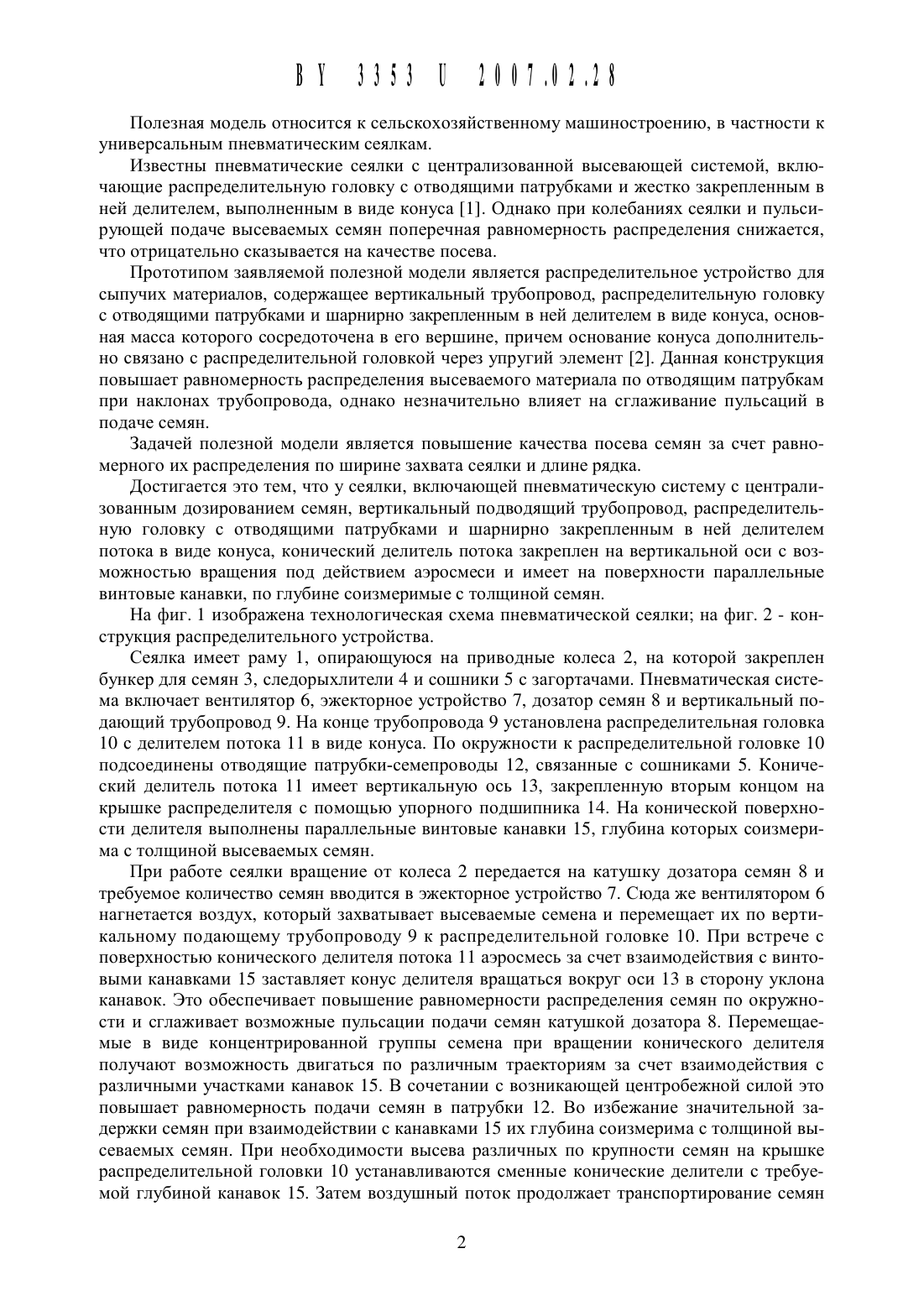

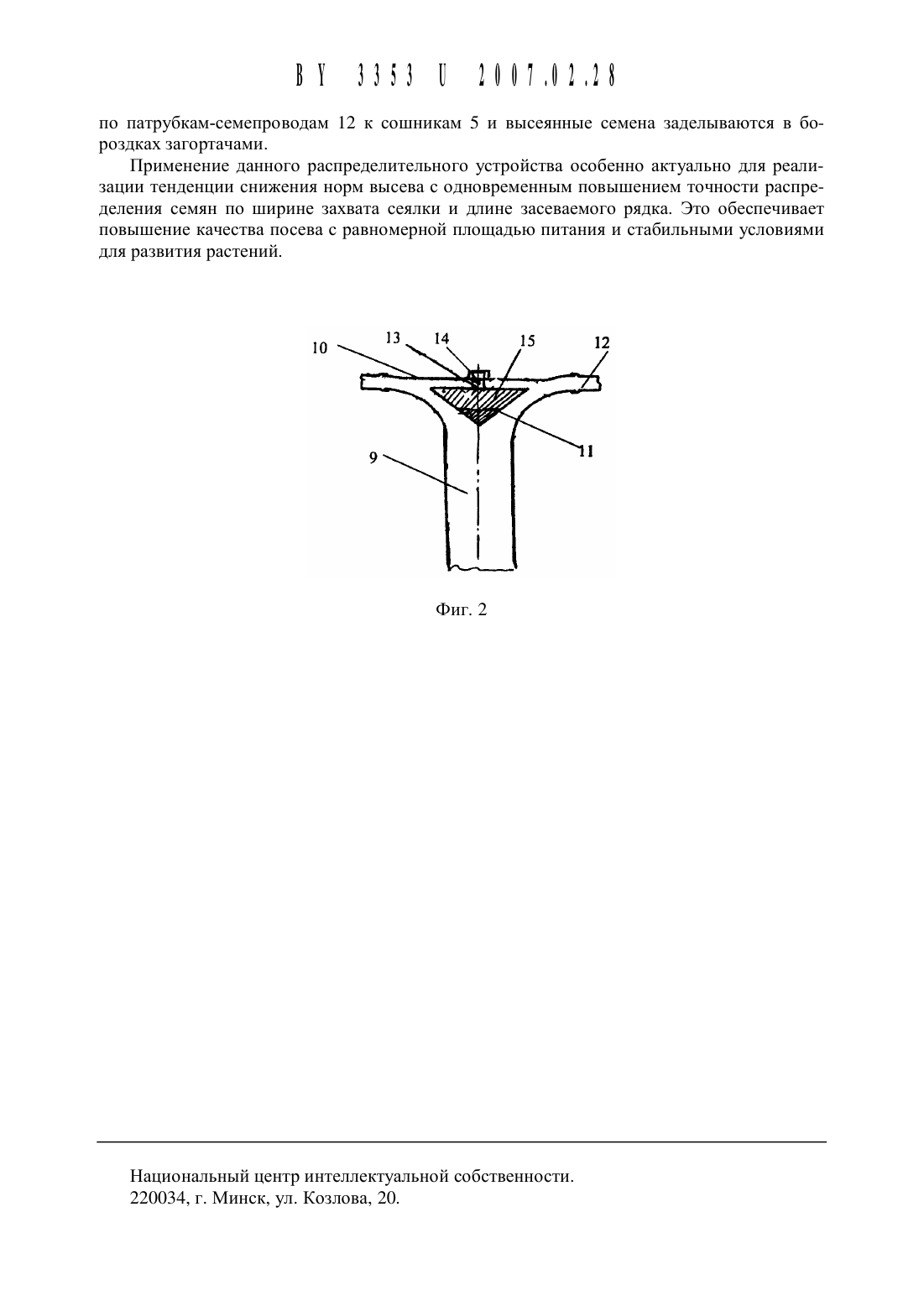

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявители Клочков Александр Викторович Тюликов Анатолий Васильевич (ВУ)(72) Авторы Клочков Александр Викторович Тюликов Анатолий Васильевич(73) Патентообладатели Клочков Александр Викторович Тюликов Анатолий Васильевич (ВУ)Распределительное устройство пневматической сеялки, включающее пневматическую систему с централизованным дозированием семян, вертикальный подводящий трубопровод, распределительную головку с отводящими патрубками и щарнирно закрепленным в ней делителем потока в виде конуса, отличающееся тем, что конический делитель потока закреплен на вертикальной оси с возможностью вращения под действием аэросмеси и имеет на поверхности параллельные винтовые канавки, по глубине соизмеримые с толщиной семян.(56) 1. Бузенков Г.М., Ма С.А. Мащины для посева сельскохозяйственных культур. - М., Машиностроение, 1976. - 272 с. 2. А.с. СССР Не 571212, МПК А 01 С 15/04, опубл. 05.09.1977 // Бюл. Не 33.Полезная Модель относится К сельскохозяйственному машиностроению, в частности К универсальным пневматическим сеялкам.Известны пневматические сеялки с централизованной высевающей системой, включающие распределительную головку с отводящими патрубками и жестко закрепленным в ней делителем, выполненным в виде конуса 1. Однако при колебаниях сеялки и пульсирующей подаче высеваемых семян поперечная равномерность распределения снижается,что отрицательно сказывается на качестве посева.Прототипом заявляемой полезной модели является распределительное устройство для сыпучих материалов, содержащее вертикальный трубопровод, распределительную головку с отводящими патрубками и шарнирно закрепленным в ней делителем в виде конуса, основная масса которого сосредоточена в его вершине, причем основание конуса дополнительно связано с распределительной головкой через упругий элемент 2. Данная конструкция повышает равномерность распределения высеваемого материала по отводящим патрубкам при наклонах трубопровода, однако незначительно влияет на сглаживание пульсаций в подаче семян.Задачей полезной модели является повышение качества посева семян за счет равномерного их распределения по ширине захвата сеялки и длине рядка.Достигается это тем, что у сеялки, включающей пневматическую систему с централизованным дозированием семян, вертикальный подводящий трубопровод, распределительную головку с отводящими патрубками и шарнирно закрепленным в ней делителем потока в виде конуса, конический делитель потока закреплен на вертикальной оси с возможностью вращения под действием аэросмеси и имеет на поверхности параллельные винтовые канавки, по глубине соизмеримые с толщиной семян.На фиг. 1 изображена технологическая схема пневматической сеялки на фиг. 2 - конструкция распределительного устройства.Сеялка имеет раму 1, опирающуюся на приводные колеса 2, на которой закреплен бункер для семян 3, следорыхлители 4 и сошники 5 с загортачами. Пневматическая система включает вентилятор 6, эжекторное устройство 7, дозатор семян 8 и вертикальный подающий трубопровод 9. На конце трубопровода 9 установлена распределительная головка 10 с делителем потока 11 в виде конуса. По окружности к распределительной головке 10 подсоединены отводящие патрубки-семепроводы 12, связанные с сошниками 5. Конический делитель потока 11 имеет вертикальную ось 13, закрепленную вторым концом на крышке распределителя с помощью упорного подшипника 14. На конической поверхности делителя выполнены параллельные винтовые канавки 15, глубина которых соизмерима с толщиной высеваемых семян.При работе сеялки вращение от колеса 2 передается на катушку дозатора семян 8 и требуемое количество семян вводится в эжекторное устройство 7. Сюда же вентилятором 6 нагнетается воздух, который захватывает высеваемые семена и перемещает их по вертикальному подающему трубопроводу 9 к распределительной головке 10. При встрече с поверхностью конического делителя потока 11 аэросмесь за счет взаимодействия с винтовыми канавками 15 заставляет конус делителя вращаться вокруг оси 13 в сторону уклона канавок. Это обеспечивает повышение равномерности распределения семян по окружности и сглаживает возможные пульсации подачи семян катушкой дозатора 8. Перемещаемь 1 е в виде концентрированной группы семена при вращении конического делителя получают возможность двигаться по различным траекториям за счет взаимодействия с различными участками канавок 15. В сочетании с возникающей центробежной силой это повышает равномерность подачи семян в патрубки 12. Во избежание значительной задержки семян при взаимодействии с канавками 15 их глубина соизмерима с толщиной вь 1 севаемых семян. При необходимости высева различных по крупности семян на крышке распределительной головки 10 устанавливаются сменные конические делители с требуемой глубиной канавок 15. Затем воздушный поток продолжает транспортирование семянпо патрубкам-семепроводам 12 К сошникам 5 И высеянные семена заделываются в бороздках загортачами.Применение данного распределительного устройства особенно актуально для реали 3 аЦии тенденции снижения норм высева с одновременным повышением точности распределения семян по ширине захвата сеялки и длине засеваемого рядка. Это обеспечивает повышение качества посева с равномерной плошадью питания и стабильными условиями для развития растений.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
