Подметально-уборочное устройство

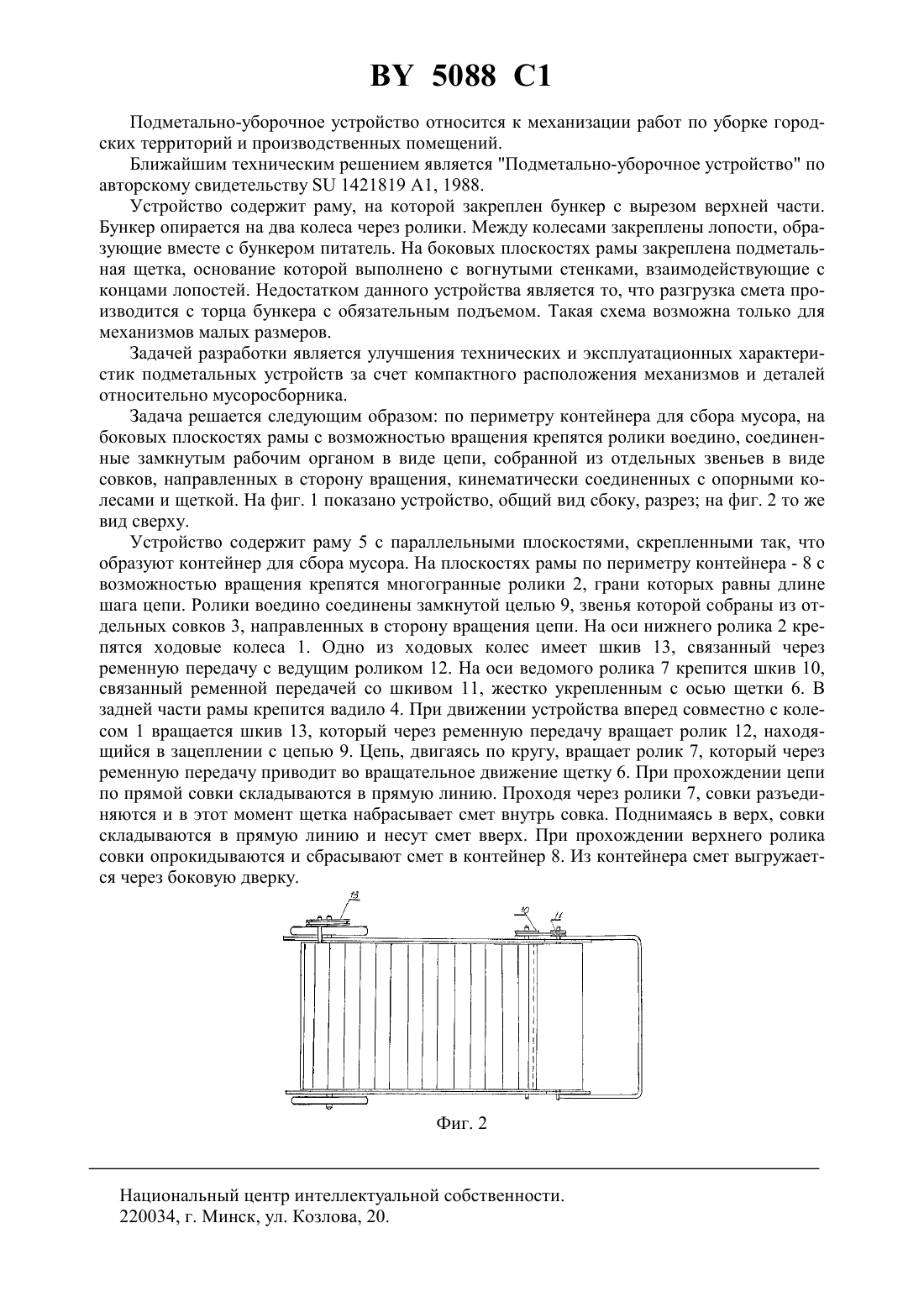

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сиваков Михаил Савельевич(72) Автор Сиваков Михаил Савельевич(73) Патентообладатель Сиваков Михаил Савельевич(57) Подметально-уборочное устройство, содержащее раму с опорными колесами, контейнер и подметальную щетку, отличающееся тем, что на параллельных плоскостях рамы,образующих боковые стенки контейнера, по периметру контейнера с возможностью вращения установлены ролики, соединенные замкнутой цепью, собранной из отдельных звеньев в виде совков, направленных в сторону вращения, и кинематически связанной с опорными колесами и подметальной щеткой. 5088 1 Подметально-уборочное устройство относится к механизации работ по уборке городских территорий и производственных помещений. Ближайшим техническим решением является Подметально-уборочное устройство по авторскому свидетельству 1421819 1, 1988. Устройство содержит раму, на которой закреплен бункер с вырезом верхней части. Бункер опирается на два колеса через ролики. Между колесами закреплены лопости, образующие вместе с бункером питатель. На боковых плоскостях рамы закреплена подметальная щетка, основание которой выполнено с вогнутыми стенками, взаимодействующие с концами лопостей. Недостатком данного устройства является то, что разгрузка смета производится с торца бункера с обязательным подъемом. Такая схема возможна только для механизмов малых размеров. Задачей разработки является улучшения технических и эксплуатационных характеристик подметальных устройств за счет компактного расположения механизмов и деталей относительно мусоросборника. Задача решается следующим образом по периметру контейнера для сбора мусора, на боковых плоскостях рамы с возможностью вращения крепятся ролики воедино, соединенные замкнутым рабочим органом в виде цепи, собранной из отдельных звеньев в виде совков, направленных в сторону вращения, кинематически соединенных с опорными колесами и щеткой. На фиг. 1 показано устройство, общий вид сбоку, разрез на фиг. 2 то же вид сверху. Устройство содержит раму 5 с параллельными плоскостями, скрепленными так, что образуют контейнер для сбора мусора. На плоскостях рамы по периметру контейнера - 8 с возможностью вращения крепятся многогранные ролики 2, грани которых равны длине шага цепи. Ролики воедино соединены замкнутой целью 9, звенья которой собраны из отдельных совков 3, направленных в сторону вращения цепи. На оси нижнего ролика 2 крепятся ходовые колеса 1. Одно из ходовых колес имеет шкив 13, связанный через ременную передачу с ведущим роликом 12. На оси ведомого ролика 7 крепится шкив 10,связанный ременной передачей со шкивом 11, жестко укрепленным с осью щетки 6. В задней части рамы крепится вадило 4. При движении устройства вперед совместно с колесом 1 вращается шкив 13, который через ременную передачу вращает ролик 12, находящийся в зацеплении с цепью 9. Цепь, двигаясь по кругу, вращает ролик 7, который через ременную передачу приводит во вращательное движение щетку 6. При прохождении цепи по прямой совки складываются в прямую линию. Проходя через ролики 7, совки разъединяются и в этот момент щетка набрасывает смет внутрь совка. Поднимаясь в верх, совки складываются в прямую линию и несут смет вверх. При прохождении верхнего ролика совки опрокидываются и сбрасывают смет в контейнер 8. Из контейнера смет выгружается через боковую дверку. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
