Прикатывающий каток сеялки

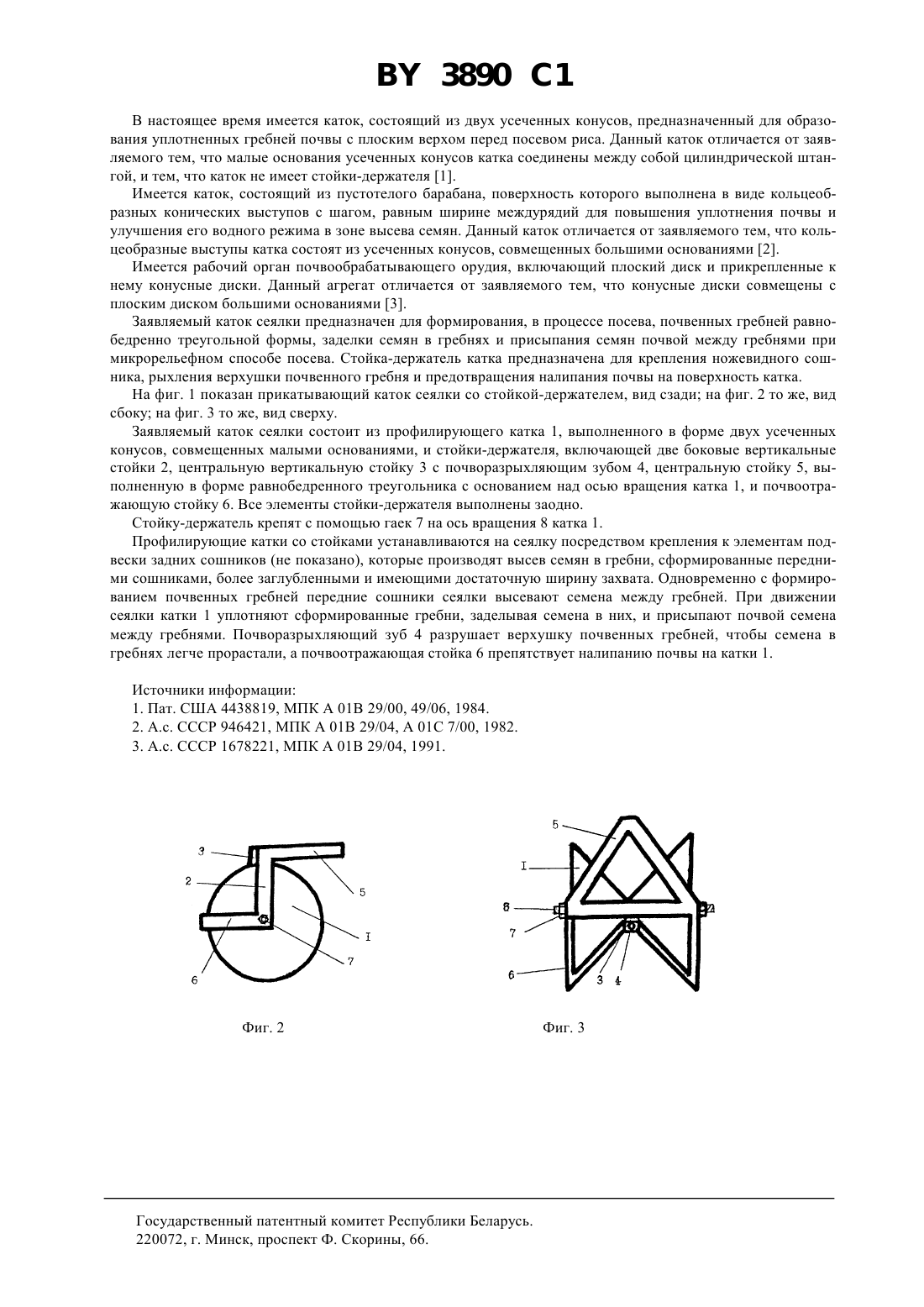

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Камасин Сергей Сергеевич(57) 1. Прикатывающий каток сеялки, включающий профилирующий каток, выполненный в виде двух обращенных друг к другу малыми основаниями усеченных конусов, отличающийся тем, что на оси вращения профилирующего катка закреплена стойка-держатель, содержащая выполненные заодно горизонтальную стойку, две боковые и одну центральную вертикальные стойки и почвоотражающую стойку, а усеченные конусы профилирующего катка совмещены малыми основаниями. 2. Каток по п. 1, отличающийся тем, что центральная вертикальная стойка соединена с почвоотражающей стойкой нижним концом, на котором выполнен почворазрыхляющий зуб, сзади места совмещения малых оснований усеченных конусов катка. 3890 1 В настоящее время имеется каток, состоящий из двух усеченных конусов, предназначенный для образования уплотненных гребней почвы с плоским верхом перед посевом риса. Данный каток отличается от заявляемого тем, что малые основания усеченных конусов катка соединены между собой цилиндрической штангой, и тем, что каток не имеет стойки-держателя 1. Имеется каток, состоящий из пустотелого барабана, поверхность которого выполнена в виде кольцеобразных конических выступов с шагом, равным ширине междурядий для повышения уплотнения почвы и улучшения его водного режима в зоне высева семян. Данный каток отличается от заявляемого тем, что кольцеобразные выступы катка состоят из усеченных конусов, совмещенных большими основаниями 2. Имеется рабочий орган почвообрабатывающего орудия, включающий плоский диск и прикрепленные к нему конусные диски. Данный агрегат отличается от заявляемого тем, что конусные диски совмещены с плоским диском большими основаниями 3. Заявляемый каток сеялки предназначен для формирования, в процессе посева, почвенных гребней равнобедренно треугольной формы, заделки семян в гребнях и присыпания семян почвой между гребнями при микрорельефном способе посева. Стойка-держатель катка предназначена для крепления ножевидного сошника, рыхления верхушки почвенного гребня и предотвращения налипания почвы на поверхность катка. На фиг. 1 показан прикатывающий каток сеялки со стойкой-держателем, вид сзади на фиг. 2 то же, вид сбоку на фиг. 3 то же, вид сверху. Заявляемый каток сеялки состоит из профилирующего катка 1, выполненного в форме двух усеченных конусов, совмещенных малыми основаниями, и стойки-держателя, включающей две боковые вертикальные стойки 2, центральную вертикальную стойку 3 с почворазрыхляющим зубом 4, центральную стойку 5, выполненную в форме равнобедренного треугольника с основанием над осью вращения катка 1, и почвоотражающую стойку 6. Все элементы стойки-держателя выполнены заодно. Стойку-держатель крепят с помощью гаек 7 на ось вращения 8 катка 1. Профилирующие катки со стойками устанавливаются на сеялку посредством крепления к элементам подвески задних сошников (не показано), которые производят высев семян в гребни, сформированные передними сошниками, более заглубленными и имеющими достаточную ширину захвата. Одновременно с формированием почвенных гребней передние сошники сеялки высевают семена между гребней. При движении сеялки катки 1 уплотняют сформированные гребни, заделывая семена в них, и присыпают почвой семена между гребнями. Почворазрыхляющий зуб 4 разрушает верхушку почвенных гребней, чтобы семена в гребнях легче прорастали, а почвоотражающая стойка 6 препятствует налипанию почвы на катки 1. Источники информации 1. Пат. США 4438819, МПК А 01 В 29/00, 49/06, 1984. 2. А.с. СССР 946421, МПК А 01 В 29/04, А 01 С 7/00, 1982. 3. А.с. СССР 1678221, МПК А 01 В 29/04, 1991. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 2
