Семяпровод сеялки

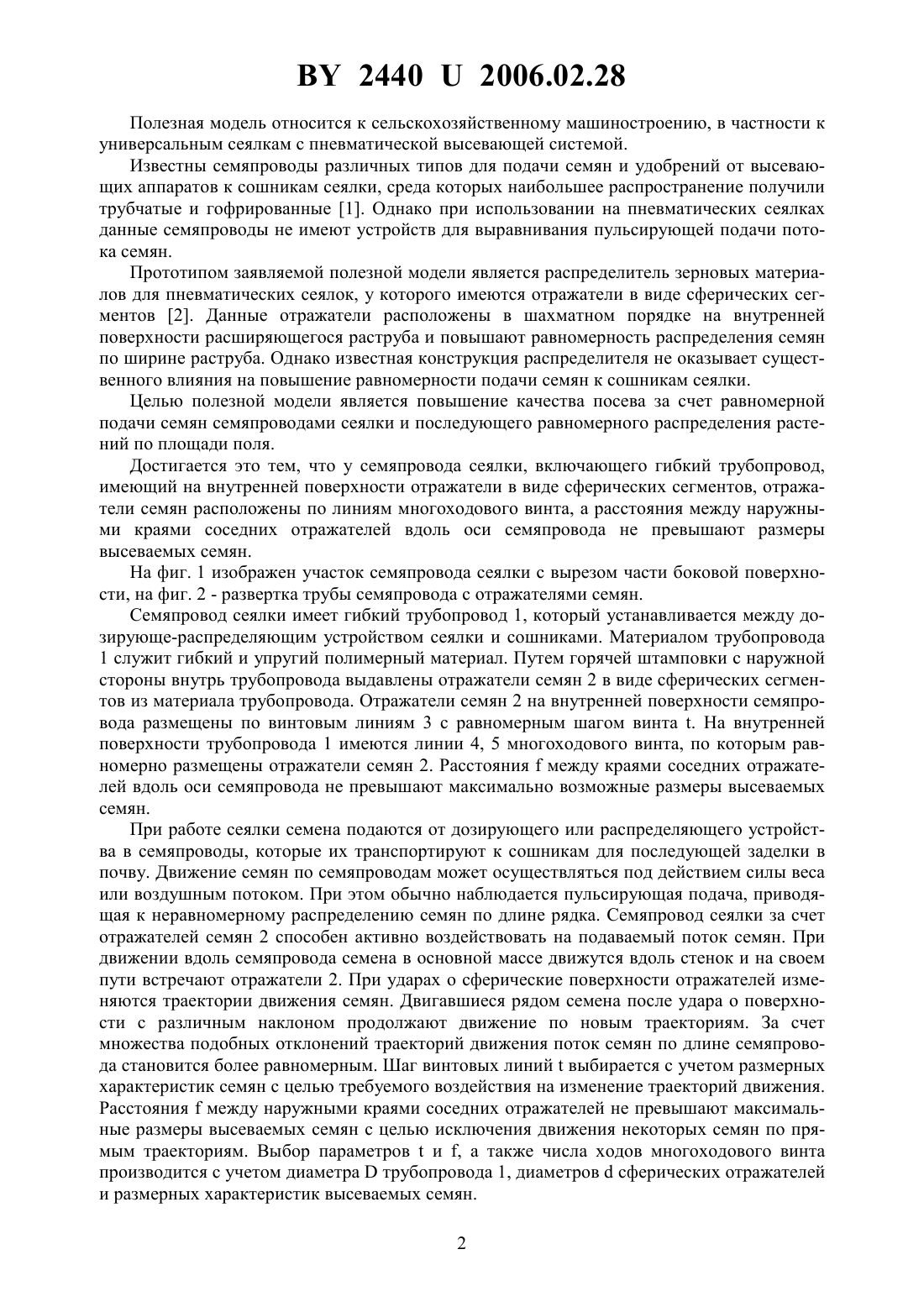

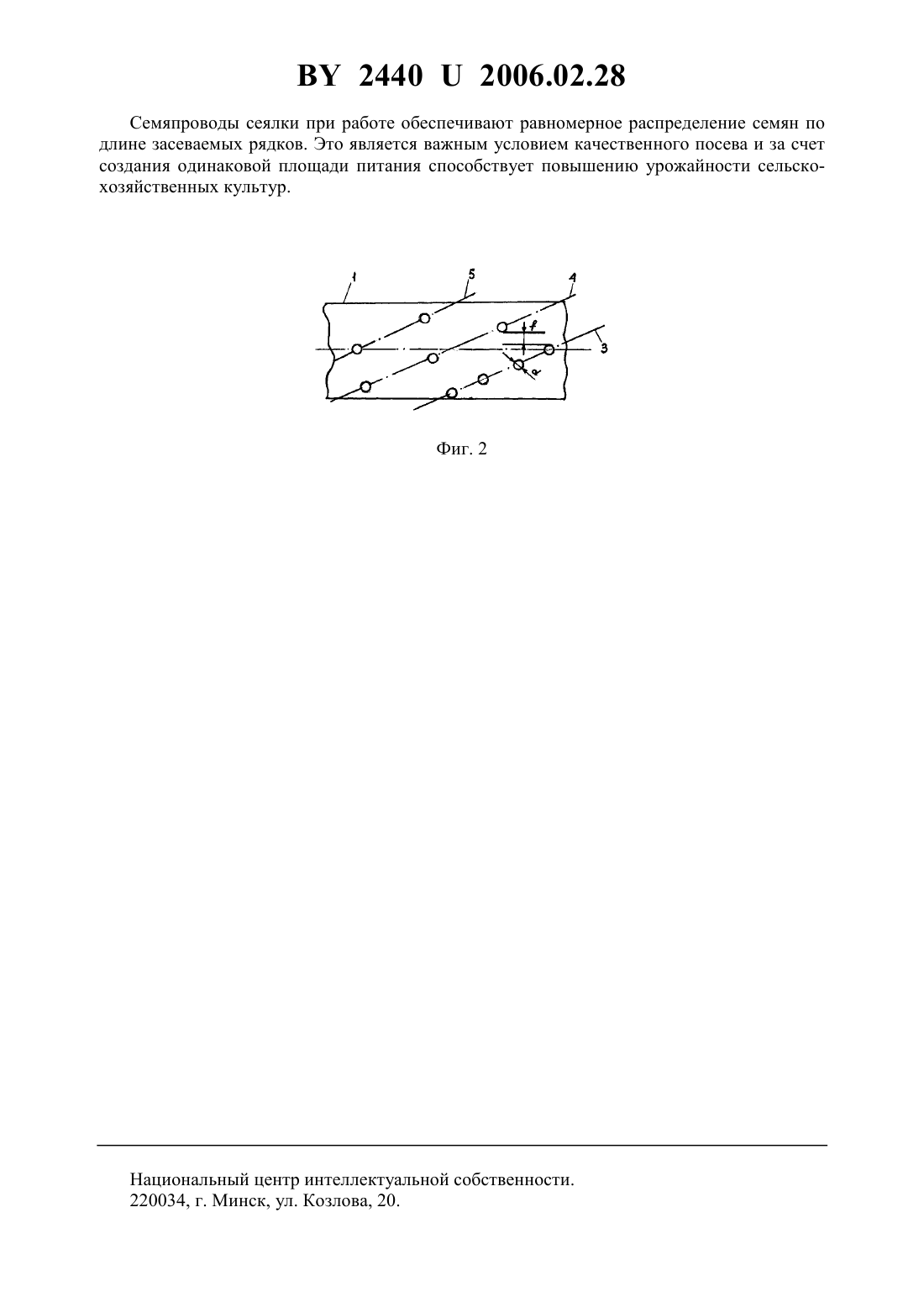

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Клочков Александр Викторович Тюликов Анатолий Васильевич(72) Авторы Клочков Александр Викторович Тюликов Анатолий Васильевич(73) Патентообладатели Клочков Александр Викторович Тюликов Анатолий Васильевич(57) Семяпровод сеялки, включающий гибкий трубопровод, имеющий на внутренней поверхности отражатели в виде сферических сегментов, отличающийся тем, что отражатели семян расположены по линиям многоходового винта, а расстояния между наружными краями соседних отражателей вдоль оси семяпровода не превышают размеры высеваемых семян. 24402006.02.28 Полезная модель относится к сельскохозяйственному машиностроению, в частности к универсальным сеялкам с пневматической высевающей системой. Известны семяпроводы различных типов для подачи семян и удобрений от высевающих аппаратов к сошникам сеялки, среда которых наибольшее распространение получили трубчатые и гофрированные 1. Однако при использовании на пневматических сеялках данные семяпроводы не имеют устройств для выравнивания пульсирующей подачи потока семян. Прототипом заявляемой полезной модели является распределитель зерновых материалов для пневматических сеялок, у которого имеются отражатели в виде сферических сегментов 2. Данные отражатели расположены в шахматном порядке на внутренней поверхности расширяющегося раструба и повышают равномерность распределения семян по ширине раструба. Однако известная конструкция распределителя не оказывает существенного влияния на повышение равномерности подачи семян к сошникам сеялки. Целью полезной модели является повышение качества посева за счет равномерной подачи семян семяпроводами сеялки и последующего равномерного распределения растений по площади поля. Достигается это тем, что у семяпровода сеялки, включающего гибкий трубопровод,имеющий на внутренней поверхности отражатели в виде сферических сегментов, отражатели семян расположены по линиям многоходового винта, а расстояния между наружными краями соседних отражателей вдоль оси семяпровода не превышают размеры высеваемых семян. На фиг. 1 изображен участок семяпровода сеялки с вырезом части боковой поверхности, на фиг. 2 - развертка трубы семяпровода с отражателями семян. Семяпровод сеялки имеет гибкий трубопровод 1, который устанавливается между дозирующе-распределяющим устройством сеялки и сошниками. Материалом трубопровода 1 служит гибкий и упругий полимерный материал. Путем горячей штамповки с наружной стороны внутрь трубопровода выдавлены отражатели семян 2 в виде сферических сегментов из материала трубопровода. Отражатели семян 2 на внутренней поверхности семяпровода размещены по винтовым линиям 3 с равномерным шагом винта . На внутренней поверхности трубопровода 1 имеются линии 4, 5 многоходового винта, по которым равномерно размещены отражатели семян 2. Расстояниямежду краями соседних отражателей вдоль оси семяпровода не превышают максимально возможные размеры высеваемых семян. При работе сеялки семена подаются от дозирующего или распределяющего устройства в семяпроводы, которые их транспортируют к сошникам для последующей заделки в почву. Движение семян по семяпроводам может осуществляться под действием силы веса или воздушным потоком. При этом обычно наблюдается пульсирующая подача, приводящая к неравномерному распределению семян по длине рядка. Семяпровод сеялки за счет отражателей семян 2 способен активно воздействовать на подаваемый поток семян. При движении вдоль семяпровода семена в основной массе движутся вдоль стенок и на своем пути встречают отражатели 2. При ударах о сферические поверхности отражателей изменяются траектории движения семян. Двигавшиеся рядом семена после удара о поверхности с различным наклоном продолжают движение по новым траекториям. За счет множества подобных отклонений траекторий движения поток семян по длине семяпровода становится более равномерным. Шаг винтовых линийвыбирается с учетом размерных характеристик семян с целью требуемого воздействия на изменение траекторий движения. Расстояниямежду наружными краями соседних отражателей не превышают максимальные размеры высеваемых семян с целью исключения движения некоторых семян по прямым траекториям. Выбор параметрови , а также числа ходов многоходового винта производится с учетом диаметратрубопровода 1, диаметровсферических отражателей и размерных характеристик высеваемых семян. 2 24402006.02.28 Семяпроводы сеялки при работе обеспечивают равномерное распределение семян по длине засеваемых рядков. Это является важным условием качественного посева и за счет создания одинаковой площади питания способствует повышению урожайности сельскохозяйственных культур. Национальный центр интеллектуальной собственности. 220034, г.Минск, ул. Козлова, 20.
