Устройство для крепления механизма навески

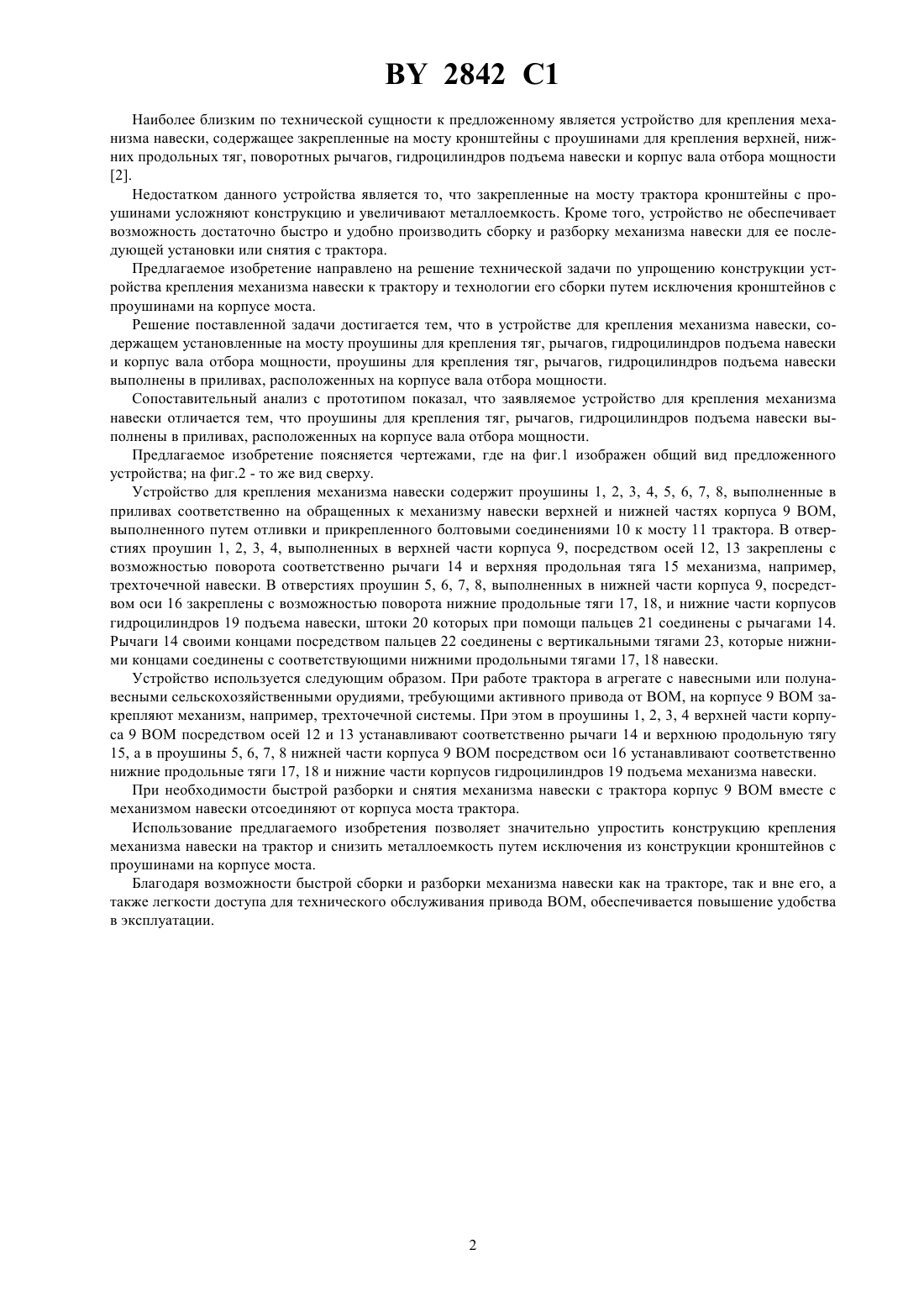

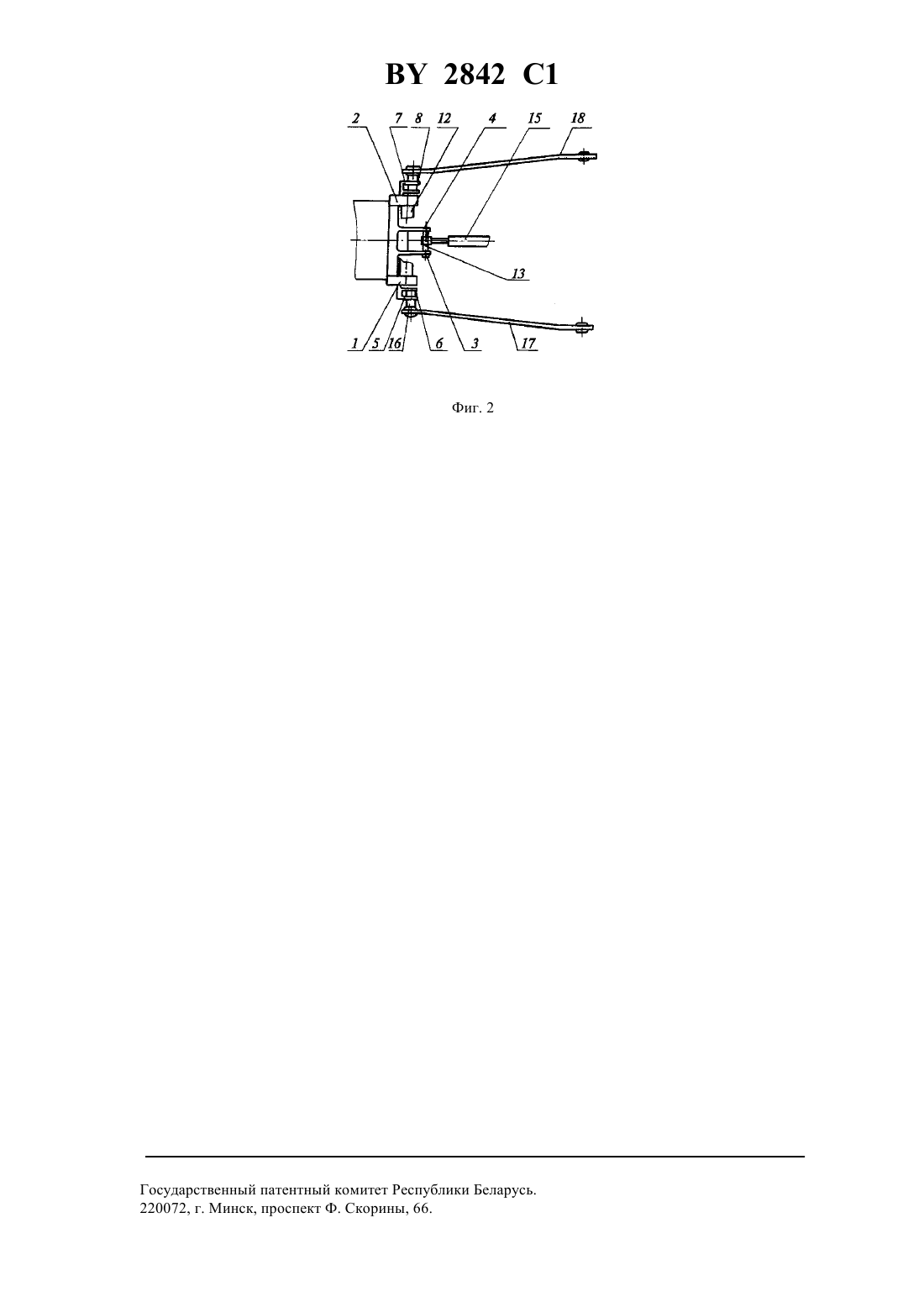

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ МЕХАНИЗМА НАВЕСКИ(71) Заявитель Производственное объединение Минский тракторный завод им. В.И. Ленина(73) Патентообладатель Производственное объединение Минский тракторный завод им. В.И. Ленина(57) Устройство для крепления механизма навески, преимущественно на тракторах, содержащее установленные на мосту проушины для крепления тяг, рычагов, гидроцилиндров подъема навески и корпус вала отбора мощности, отличающееся тем, что проушины для крепления тяг, рычагов, гидроцилиндров подъема навески выполнены в приливах, расположенных на корпусе вала отбора мощности.(56) 1. Акцептованная заявка Японии 1-54002, 1989. 2. Трактор малой мощности серии 2000. Проспект фирмы., Италия, 1975. Предлагаемое изобретение относится к сельскохозяйственному машиностроению, а именно, к устройствам для крепления механизма навески, служащего для присоединения навесных и полунавесных сельскохозяйственных орудий к тракторам. Известно устройство для соединения сельскохозяйственного орудия с трактором, содержащее установленный в задней части корпуса трактора с возможностью вращения относительно продольной оси основной кронштейн для крепления нижнего звена двухзвенного сцепного механизма и установленные с двух сторон от основного кронштейна для шарнирного крепления нижних звеньев трехзвенного сцепного механизма, жестко закрепленные на установленной под основным кронштейном опоре 1. Однако данное устройство имеет сложную конструкцию и большую металлоемкость. 2842 1 Наиболее близким по технической сущности к предложенному является устройство для крепления механизма навески, содержащее закрепленные на мосту кронштейны с проушинами для крепления верхней, нижних продольных тяг, поворотных рычагов, гидроцилиндров подъема навески и корпус вала отбора мощности 2. Недостатком данного устройства является то, что закрепленные на мосту трактора кронштейны с проушинами усложняют конструкцию и увеличивают металлоемкость. Кроме того, устройство не обеспечивает возможность достаточно быстро и удобно производить сборку и разборку механизма навески для ее последующей установки или снятия с трактора. Предлагаемое изобретение направлено на решение технической задачи по упрощению конструкции устройства крепления механизма навески к трактору и технологии его сборки путем исключения кронштейнов с проушинами на корпусе моста. Решение поставленной задачи достигается тем, что в устройстве для крепления механизма навески, содержащем установленные на мосту проушины для крепления тяг, рычагов, гидроцилиндров подъема навески и корпус вала отбора мощности, проушины для крепления тяг, рычагов, гидроцилиндров подъема навески выполнены в приливах, расположенных на корпусе вала отбора мощности. Сопоставительный анализ с прототипом показал, что заявляемое устройство для крепления механизма навески отличается тем, что проушины для крепления тяг, рычагов, гидроцилиндров подъема навески выполнены в приливах, расположенных на корпусе вала отбора мощности. Предлагаемое изобретение поясняется чертежами, где на фиг.1 изображен общий вид предложенного устройства на фиг.2 - то же вид сверху. Устройство для крепления механизма навески содержит проушины 1, 2, 3, 4, 5, 6, 7, 8, выполненные в приливах соответственно на обращенных к механизму навески верхней и нижней частях корпуса 9 ВОМ,выполненного путем отливки и прикрепленного болтовыми соединениями 10 к мосту 11 трактора. В отверстиях проушин 1, 2, 3, 4, выполненных в верхней части корпуса 9, посредством осей 12, 13 закреплены с возможностью поворота соответственно рычаги 14 и верхняя продольная тяга 15 механизма, например,трехточечной навески. В отверстиях проушин 5, 6, 7, 8, выполненных в нижней части корпуса 9, посредством оси 16 закреплены с возможностью поворота нижние продольные тяги 17, 18, и нижние части корпусов гидроцилиндров 19 подъема навески, штоки 20 которых при помощи пальцев 21 соединены с рычагами 14. Рычаги 14 своими концами посредством пальцев 22 соединены с вертикальными тягами 23, которые нижними концами соединены с соответствующими нижними продольными тягами 17, 18 навески. Устройство используется следующим образом. При работе трактора в агрегате с навесными или полунавесными сельскохозяйственными орудиями, требующими активного привода от ВОМ, на корпусе 9 ВОМ закрепляют механизм, например, трехточечной системы. При этом в проушины 1, 2, 3, 4 верхней части корпуса 9 ВОМ посредством осей 12 и 13 устанавливают соответственно рычаги 14 и верхнюю продольную тягу 15, а в проушины 5, 6, 7, 8 нижней части корпуса 9 ВОМ посредством оси 16 устанавливают соответственно нижние продольные тяги 17, 18 и нижние части корпусов гидроцилиндров 19 подъема механизма навески. При необходимости быстрой разборки и снятия механизма навески с трактора корпус 9 ВОМ вместе с механизмом навески отсоединяют от корпуса моста трактора. Использование предлагаемого изобретения позволяет значительно упростить конструкцию крепления механизма навески на трактор и снизить металлоемкость путем исключения из конструкции кронштейнов с проушинами на корпусе моста. Благодаря возможности быстрой сборки и разборкимеханизма навески как на тракторе, так и вне его, а также легкости доступа для технического обслуживания привода ВОМ, обеспечивается повышение удобства в эксплуатации. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
