Очесывающий аппарат льноподборщика-очесывателя

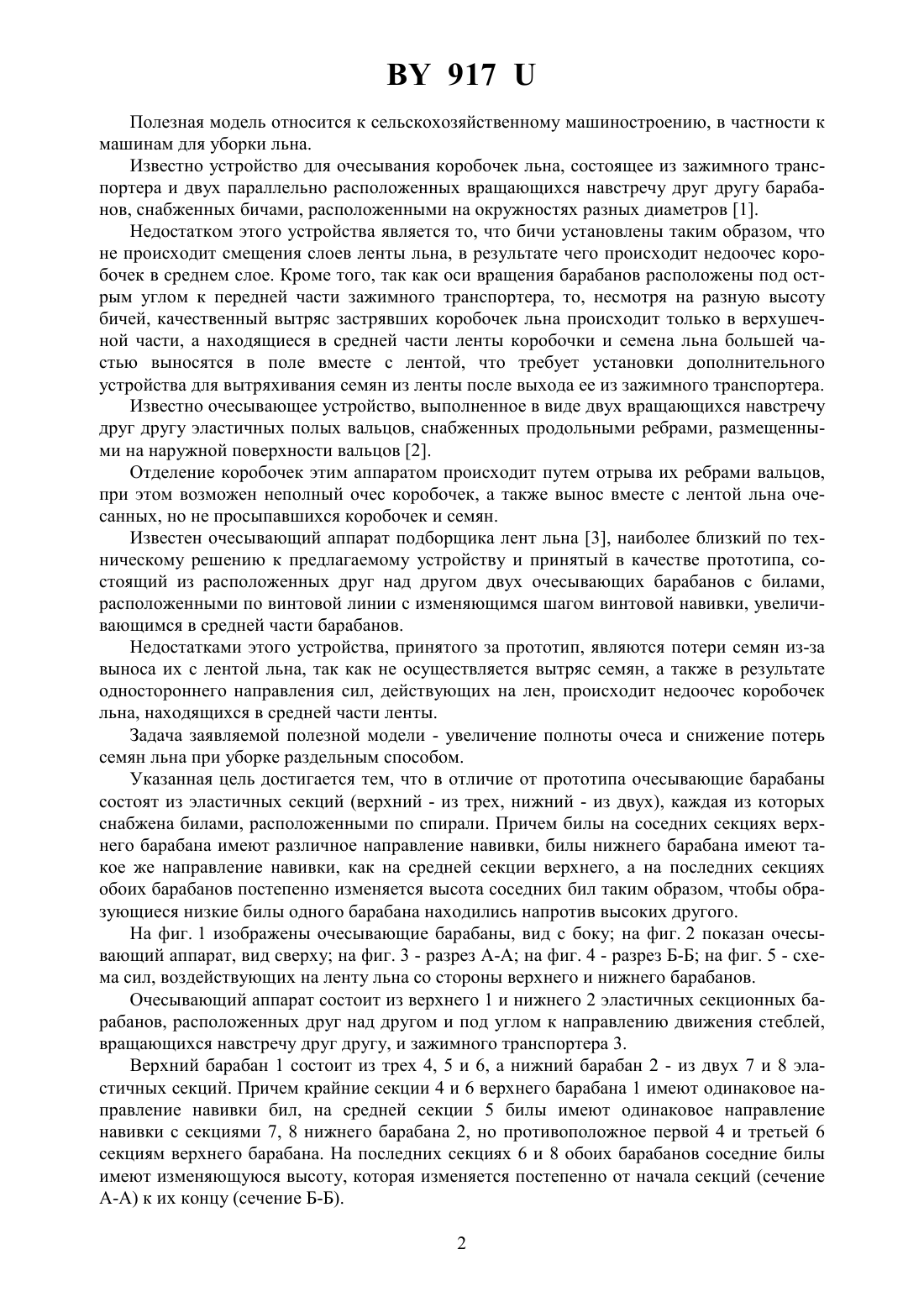

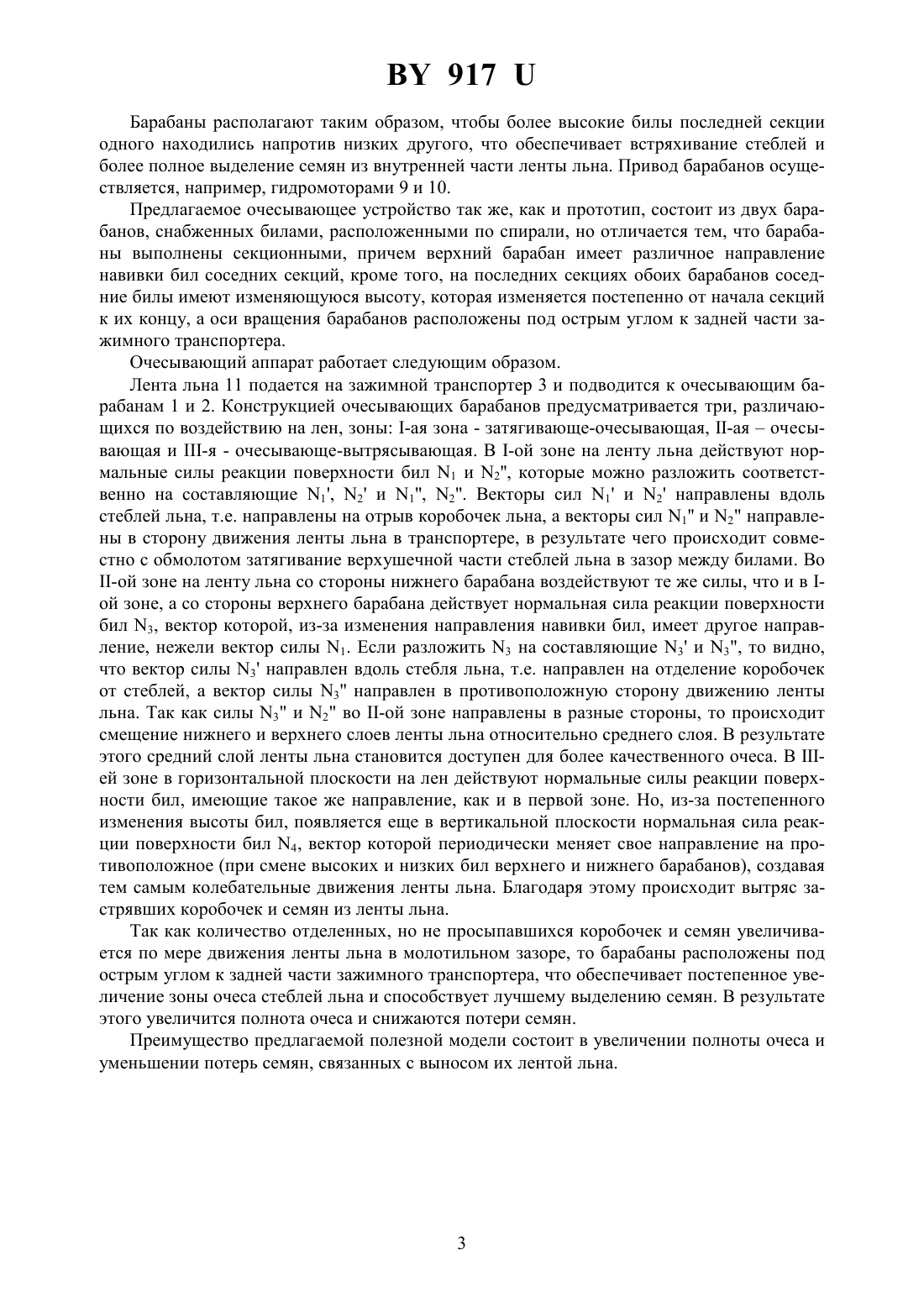

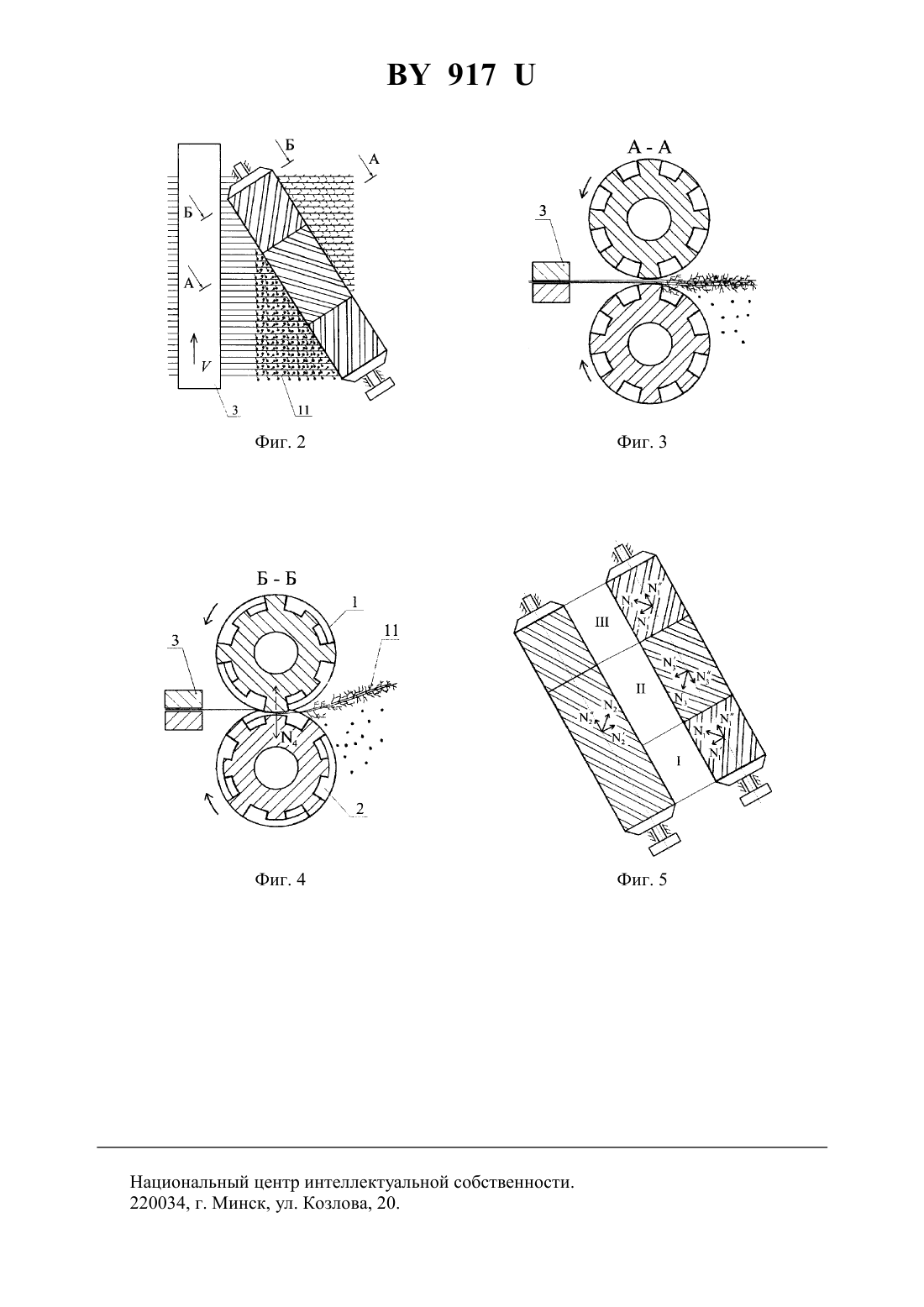

(71) Заявители Петровец Владимир Романович Чайчиц Николай Васильевич Райлян Геннадий Антонович(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Райлян Геннадий Антонович(73) Патентообладатели Петровец Владимир Романович Чайчиц Николай Васильевич Райлян Геннадий Антонович(57) Очесывающий аппарат льноподборщика-очесывателя лент льна, включающий верхний и нижний очесывающие барабаны, снабженные билами, и зажимной транспортер, отличающийся тем, что очесывающие барабаны выполнены из неравного количества эластичных секций, каждая из которых снабжена билами, расположенными по спирали,причем билы на соседних секциях верхнего барабана имеют различное направление навивки, билы нижнего барабана имеют такое же направление навивки, как на средней секции верхнего, на последних секциях обоих барабанов постепенно изменяется высота соседних бил таким образом, чтобы образующиеся низкие билы одного барабана находились напротив высоких другого, а барабаны расположены под острым углом к задней части зажимного транспортера. 917 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно устройство для очесывания коробочек льна, состоящее из зажимного транспортера и двух параллельно расположенных вращающихся навстречу друг другу барабанов, снабженных бичами, расположенными на окружностях разных диаметров 1. Недостатком этого устройства является то, что бичи установлены таким образом, что не происходит смещения слоев ленты льна, в результате чего происходит недоочес коробочек в среднем слое. Кроме того, так как оси вращения барабанов расположены под острым углом к передней части зажимного транспортера, то, несмотря на разную высоту бичей, качественный вытряс застрявших коробочек льна происходит только в верхушечной части, а находящиеся в средней части ленты коробочки и семена льна большей частью выносятся в поле вместе с лентой, что требует установки дополнительного устройства для вытряхивания семян из ленты после выхода ее из зажимного транспортера. Известно очесывающее устройство, выполненное в виде двух вращающихся навстречу друг другу эластичных полых вальцов, снабженных продольными ребрами, размещенными на наружной поверхности вальцов 2. Отделение коробочек этим аппаратом происходит путем отрыва их ребрами вальцов,при этом возможен неполный очес коробочек, а также вынос вместе с лентой льна очесанных, но не просыпавшихся коробочек и семян. Известен очесывающий аппарат подборщика лент льна 3, наиболее близкий по техническому решению к предлагаемому устройству и принятый в качестве прототипа, состоящий из расположенных друг над другом двух очесывающих барабанов с билами,расположенными по винтовой линии с изменяющимся шагом винтовой навивки, увеличивающимся в средней части барабанов. Недостатками этого устройства, принятого за прототип, являются потери семян из-за выноса их с лентой льна, так как не осуществляется вытряс семян, а также в результате одностороннего направления сил, действующих на лен, происходит недоочес коробочек льна, находящихся в средней части ленты. Задача заявляемой полезной модели - увеличение полноты очеса и снижение потерь семян льна при уборке раздельным способом. Указанная цель достигается тем, что в отличие от прототипа очесывающие барабаны состоят из эластичных секций (верхний - из трех, нижний - из двух), каждая из которых снабжена билами, расположенными по спирали. Причем билы на соседних секциях верхнего барабана имеют различное направление навивки, билы нижнего барабана имеют такое же направление навивки, как на средней секции верхнего, а на последних секциях обоих барабанов постепенно изменяется высота соседних бил таким образом, чтобы образующиеся низкие билы одного барабана находились напротив высоких другого. На фиг. 1 изображены очесывающие барабаны, вид с боку на фиг. 2 показан очесывающий аппарат, вид сверху на фиг. 3 - разрез А-А на фиг. 4 - разрез Б-Б на фиг. 5 - схема сил, воздействующих на ленту льна со стороны верхнего и нижнего барабанов. Очесывающий аппарат состоит из верхнего 1 и нижнего 2 эластичных секционных барабанов, расположенных друг над другом и под углом к направлению движения стеблей,вращающихся навстречу друг другу, и зажимного транспортера 3. Верхний барабан 1 состоит из трех 4, 5 и 6, а нижний барабан 2 - из двух 7 и 8 эластичных секций. Причем крайние секции 4 и 6 верхнего барабана 1 имеют одинаковое направление навивки бил, на средней секции 5 билы имеют одинаковое направление навивки с секциями 7, 8 нижнего барабана 2, но противоположное первой 4 и третьей 6 секциям верхнего барабана. На последних секциях 6 и 8 обоих барабанов соседние билы имеют изменяющуюся высоту, которая изменяется постепенно от начала секций (сечение А-А) к их концу (сечение Б-Б). 2 917 Барабаны располагают таким образом, чтобы более высокие билы последней секции одного находились напротив низких другого, что обеспечивает встряхивание стеблей и более полное выделение семян из внутренней части ленты льна. Привод барабанов осуществляется, например, гидромоторами 9 и 10. Предлагаемое очесывающее устройство так же, как и прототип, состоит из двух барабанов, снабженных билами, расположенными по спирали, но отличается тем, что барабаны выполнены секционными, причем верхний барабан имеет различное направление навивки бил соседних секций, кроме того, на последних секциях обоих барабанов соседние билы имеют изменяющуюся высоту, которая изменяется постепенно от начала секций к их концу, а оси вращения барабанов расположены под острым углом к задней части зажимного транспортера. Очесывающий аппарат работает следующим образом. Лента льна 11 подается на зажимной транспортер 3 и подводится к очесывающим барабанам 1 и 2. Конструкцией очесывающих барабанов предусматривается три, различающихся по воздействию на лен, зоны -ая зона - затягивающе-очесывающая, -аяочесывающая и -я - очесывающе-вытрясывающая. В -ой зоне на ленту льна действуют нормальные силы реакции поверхности бил 1 и 2, которые можно разложить соответственно на составляющие 1, 2 и 1, 2. Векторы сил 1 и 2 направлены вдоль стеблей льна, т.е. направлены на отрыв коробочек льна, а векторы сил 1 и 2 направлены в сторону движения ленты льна в транспортере, в результате чего происходит совместно с обмолотом затягивание верхушечной части стеблей льна в зазор между билами. Во-ой зоне на ленту льна со стороны нижнего барабана воздействуют те же силы, что и в ой зоне, а со стороны верхнего барабана действует нормальная сила реакции поверхности бил 3, вектор которой, из-за изменения направления навивки бил, имеет другое направление, нежели вектор силы 1. Если разложить 3 на составляющие 3 и 3, то видно,что вектор силы 3 направлен вдоль стебля льна, т.е. направлен на отделение коробочек от стеблей, а вектор силы 3 направлен в противоположную сторону движению ленты льна. Так как силы 3 и 2 во -ой зоне направлены в разные стороны, то происходит смещение нижнего и верхнего слоев ленты льна относительно среднего слоя. В результате этого средний слой ленты льна становится доступен для более качественного очеса. В ей зоне в горизонтальной плоскости на лен действуют нормальные силы реакции поверхности бил, имеющие такое же направление, как и в первой зоне. Но, из-за постепенного изменения высоты бил, появляется еще в вертикальной плоскости нормальная сила реакции поверхности бил 4, вектор которой периодически меняет свое направление на противоположное (при смене высоких и низких бил верхнего и нижнего барабанов), создавая тем самым колебательные движения ленты льна. Благодаря этому происходит вытряс застрявших коробочек и семян из ленты льна. Так как количество отделенных, но не просыпавшихся коробочек и семян увеличивается по мере движения ленты льна в молотильном зазоре, то барабаны расположены под острым углом к задней части зажимного транспортера, что обеспечивает постепенное увеличение зоны очеса стеблей льна и способствует лучшему выделению семян. В результате этого увеличится полнота очеса и снижаются потери семян. Преимущество предлагаемой полезной модели состоит в увеличении полноты очеса и уменьшении потерь семян, связанных с выносом их лентой льна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
