Устройство для иммобилизации голеностопного сустава

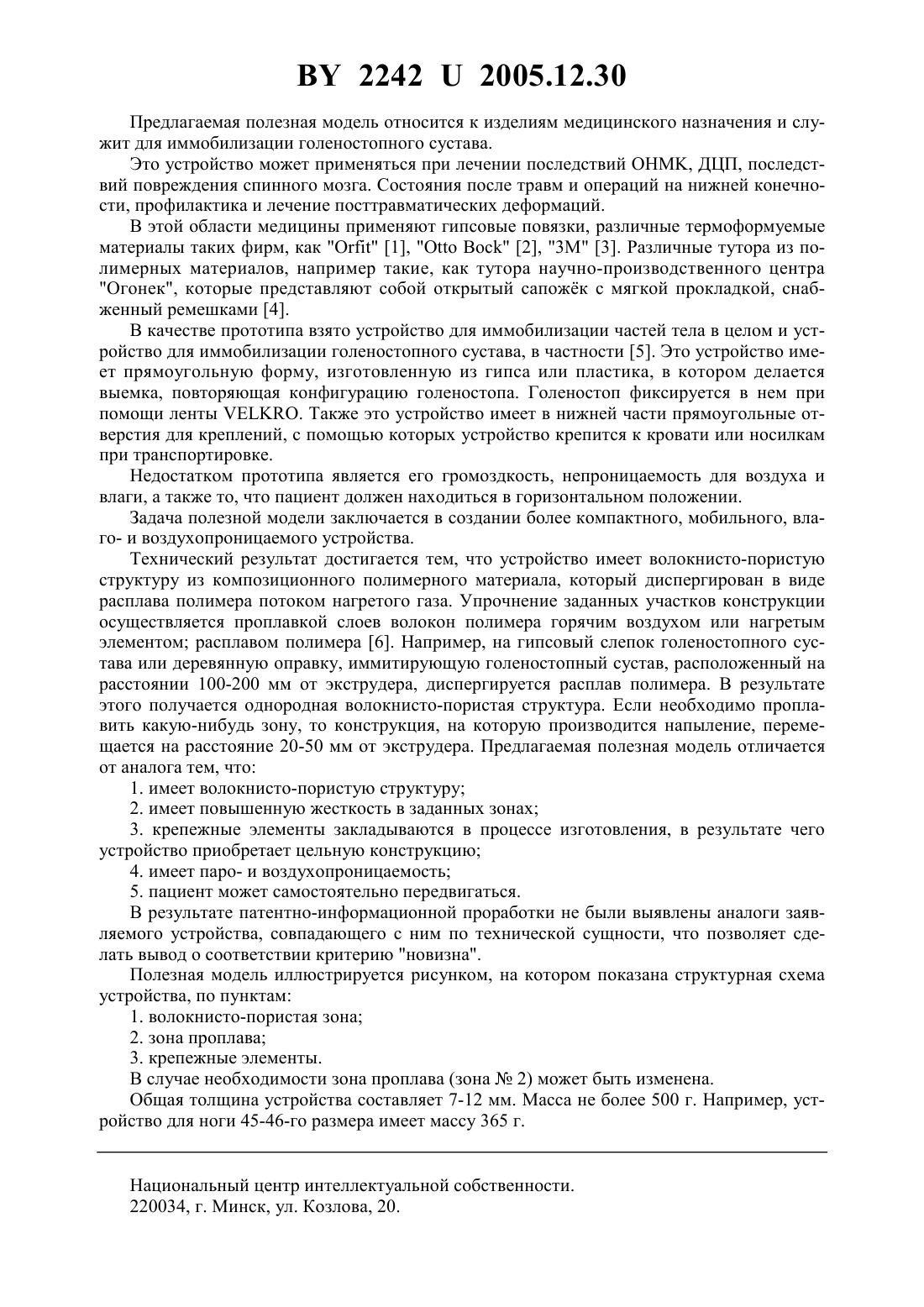

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИММОБИЛИЗАЦИИ ГОЛЕНОСТОПНОГО СУСТАВА(71) Заявитель Государственное научное учреждение Научно-исследовательский центр проблем ресурсосбережения Национальной академии наук Беларуси(72) Авторы Свириденок Иван Анатольевич Пирогова Лариса Александровна Максименко Алексей Дмитриевич(73) Патентообладатель Государственное научное учреждение Научно-исследовательский центр проблем ресурсосбережения Национальной академии наук Беларуси(57) 1. Устройство для иммобилизации голеностопного сустава в виде открытого сапожка,состоящее из композиционного полимерного материала и ремешков для крепления, отличающееся тем, что полимерный материал имеет волокнисто-пористую структуру. 2. Устройство по п. 1, отличающееся тем, что имеет зоны проплава конструкции для придания материалу жсткости.(56) 1.0401883, 1990. 2. 5716334, 1998. 3. 3 М Продукция для иммобилизации. 3 М Медицина, 2002. 4. З. Хайм, В. Кафингст. Основы ортезирования нижних конечностей и позвоночника, ФРГ, Издательство Ортопедическая техника, 1992, при поддержке фирмы. 5. Ортопедические изделия для профилактики и лечения, НПЦ Огонк, Дом ортопедии, 2003. Стр. 32. 6. Патент РБ 6396, 2004. 22422005.12.30 Предлагаемая полезная модель относится к изделиям медицинского назначения и служит для иммобилизации голеностопного сустава. Это устройство может применяться при лечении последствий , ДЦП, последствий повреждения спинного мозга. Состояния после травм и операций на нижней конечности, профилактика и лечение посттравматических деформаций. В этой области медицины применяют гипсовые повязки, различные термоформуемые материалы таких фирм, как 1,2, 3 М 3. Различные тутора из полимерных материалов, например такие, как тутора научно-производственного центра Огонек, которые представляют собой открытый сапожк с мягкой прокладкой, снабженный ремешками 4. В качестве прототипа взято устройство для иммобилизации частей тела в целом и устройство для иммобилизации голеностопного сустава, в частности 5. Это устройство имеет прямоугольную форму, изготовленную из гипса или пластика, в котором делается выемка, повторяющая конфигурацию голеностопа. Голеностоп фиксируется в нем при помощи ленты . Также это устройство имеет в нижней части прямоугольные отверстия для креплений, с помощью которых устройство крепится к кровати или носилкам при транспортировке. Недостатком прототипа является его громоздкость, непроницаемость для воздуха и влаги, а также то, что пациент должен находиться в горизонтальном положении. Задача полезной модели заключается в создании более компактного, мобильного, влаго- и воздухопроницаемого устройства. Технический результат достигается тем, что устройство имеет волокнисто-пористую структуру из композиционного полимерного материала, который диспергирован в виде расплава полимера потоком нагретого газа. Упрочнение заданных участков конструкции осуществляется проплавкой слоев волокон полимера горячим воздухом или нагретым элементом расплавом полимера 6. Например, на гипсовый слепок голеностопного сустава или деревянную оправку, иммитирующую голеностопный сустав, расположенный на расстоянии 100-200 мм от экструдера, диспергируется расплав полимера. В результате этого получается однородная волокнисто-пористая структура. Если необходимо проплавить какую-нибудь зону, то конструкция, на которую производится напыление, перемещается на расстояние 20-50 мм от экструдера. Предлагаемая полезная модель отличается от аналога тем, что 1. имеет волокнисто-пористую структуру 2. имеет повышенную жесткость в заданных зонах 3. крепежные элементы закладываются в процессе изготовления, в результате чего устройство приобретает цельную конструкцию 4. имеет паро- и воздухопроницаемость 5. пациент может самостоятельно передвигаться. В результате патентно-информационной проработки не были выявлены аналоги заявляемого устройства, совпадающего с ним по технической сущности, что позволяет сделать вывод о соответствии критерию новизна. Полезная модель иллюстрируется рисунком, на котором показана структурная схема устройства, по пунктам 1. волокнисто-пористая зона 2. зона проплава 3. крепежные элементы. В случае необходимости зона проплава (зона 2) может быть изменена. Общая толщина устройства составляет 7-12 мм. Масса не более 500 г. Например, устройство для ноги 45-46-го размера имеет массу 365 г. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
