Молотильное устройство

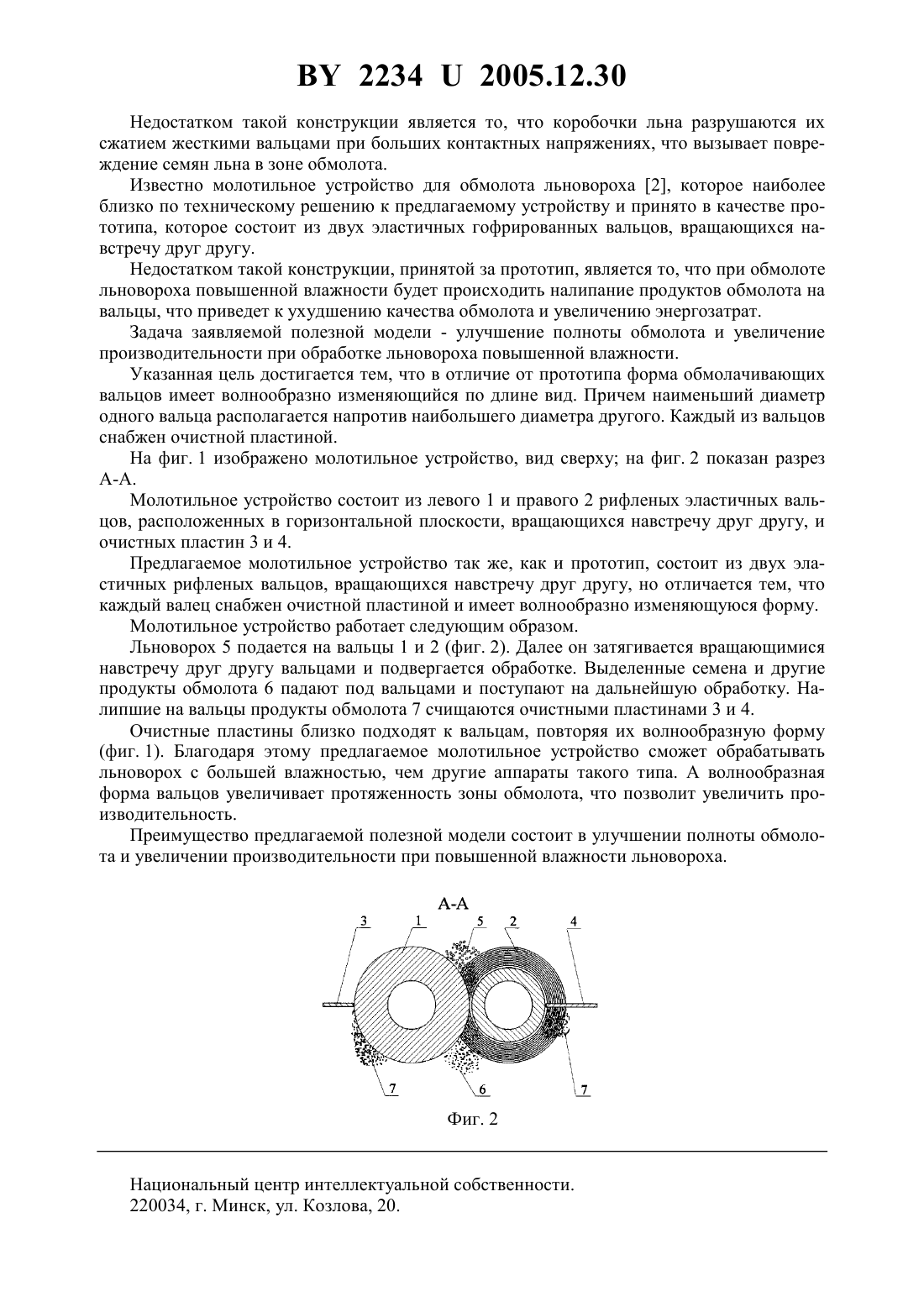

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Молотильное устройство, включающее два рифленых эластичных вальца и две очистные пластины, отличающееся тем, что форма обмолачивающих вальцов имеет волнообразно изменяющийся по длине вид, причем наименьший диаметр одного вальца располагается напротив наибольшего диаметра другого и каждый из вальцов снабжен очистной пластиной.(56) 1. Льноподборщик-молотилка ЛМН-1. Устройство, применение, уход. - . Колос,1965. 2. Кругленя В.Е., Кудрявцев А.Н., Курзенков Выбор конструктивных параметров молотильного устройства вальцового типа / Материалы международной научно-практической конференции, посвященной 70-летию академика С.И. Назарова. Часть 2. - Горки,1998. - С. 18-23. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно молотильное устройство для выделения семян из ленты льна, которое состоит из четырех расположенных друг над другом и вращающихся навстречу друг другу пар вальцов и встряхивателя, установленного за вальцами 1. 22342005.12.30 Недостатком такой конструкции является то, что коробочки льна разрушаются их сжатием жесткими вальцами при больших контактных напряжениях, что вызывает повреждение семян льна в зоне обмолота. Известно молотильное устройство для обмолота льновороха 2, которое наиболее близко по техническому решению к предлагаемому устройству и принято в качестве прототипа, которое состоит из двух эластичных гофрированных вальцов, вращающихся навстречу друг другу. Недостатком такой конструкции, принятой за прототип, является то, что при обмолоте льновороха повышенной влажности будет происходить налипание продуктов обмолота на вальцы, что приведет к ухудшению качества обмолота и увеличению энергозатрат. Задача заявляемой полезной модели - улучшение полноты обмолота и увеличение производительности при обработке льновороха повышенной влажности. Указанная цель достигается тем, что в отличие от прототипа форма обмолачивающих вальцов имеет волнообразно изменяющийся по длине вид. Причем наименьший диаметр одного вальца располагается напротив наибольшего диаметра другого. Каждый из вальцов снабжен очистной пластиной. На фиг. 1 изображено молотильное устройство, вид сверху на фиг. 2 показан разрез-. Молотильное устройство состоит из левого 1 и правого 2 рифленых эластичных вальцов, расположенных в горизонтальной плоскости, вращающихся навстречу друг другу, и очистных пластин 3 и 4. Предлагаемое молотильное устройство так же, как и прототип, состоит из двух эластичных рифленых вальцов, вращающихся навстречу друг другу, но отличается тем, что каждый валец снабжен очистной пластиной и имеет волнообразно изменяющуюся форму. Молотильное устройство работает следующим образом. Льноворох 5 подается на вальцы 1 и 2 (фиг. 2). Далее он затягивается вращающимися навстречу друг другу вальцами и подвергается обработке. Выделенные семена и другие продукты обмолота 6 падают под вальцами и поступают на дальнейшую обработку. Налипшие на вальцы продукты обмолота 7 счищаются очистными пластинами 3 и 4. Очистные пластины близко подходят к вальцам, повторяя их волнообразную форму(фиг. 1). Благодаря этому предлагаемое молотильное устройство сможет обрабатывать льноворох с большей влажностью, чем другие аппараты такого типа. А волнообразная форма вальцов увеличивает протяженность зоны обмолота, что позволит увеличить производительность. Преимущество предлагаемой полезной модели состоит в улучшении полноты обмолота и увеличении производительности при повышенной влажности льновороха. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
