Очесывающий аппарат подборщика-очесывателя лент льна

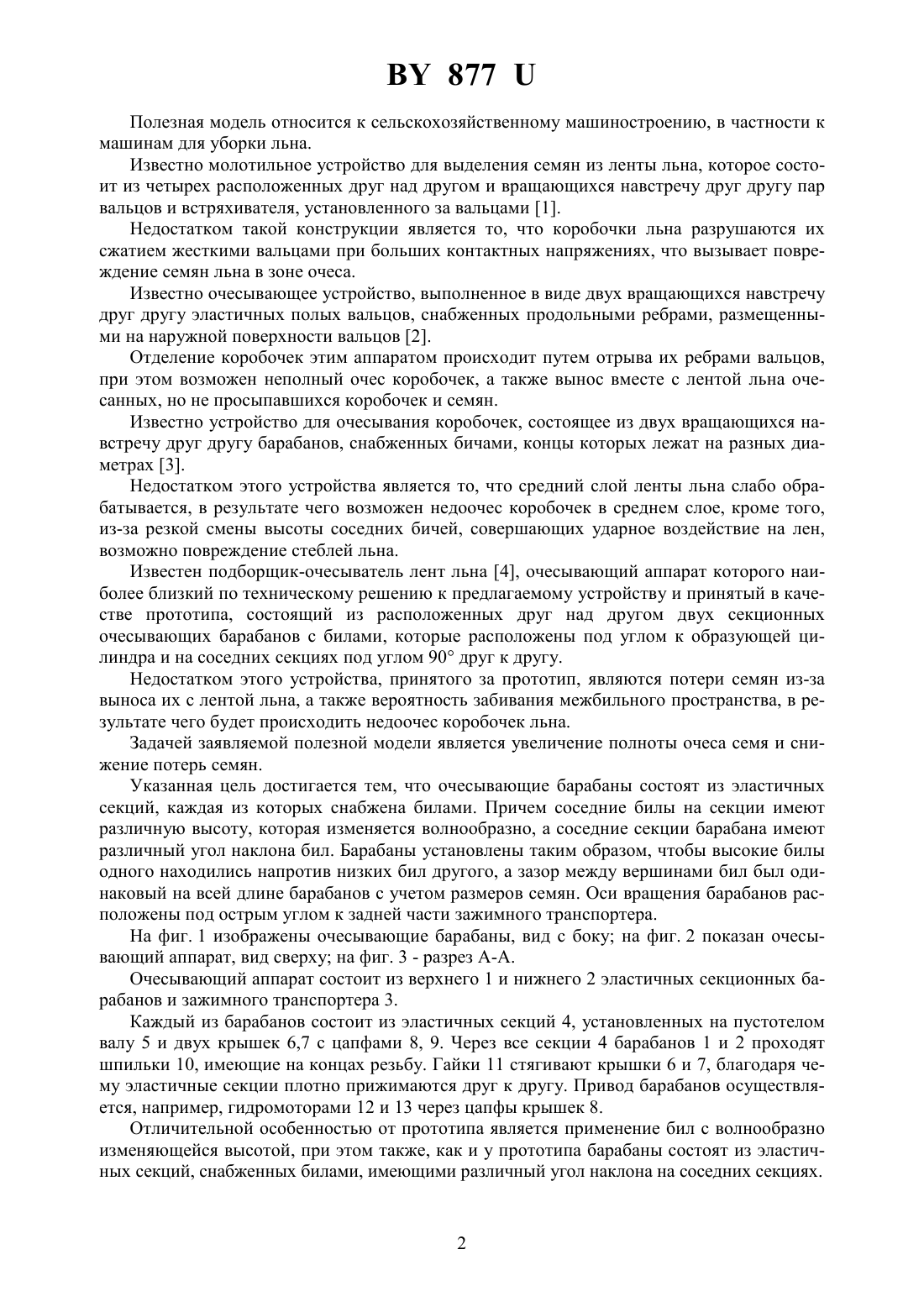

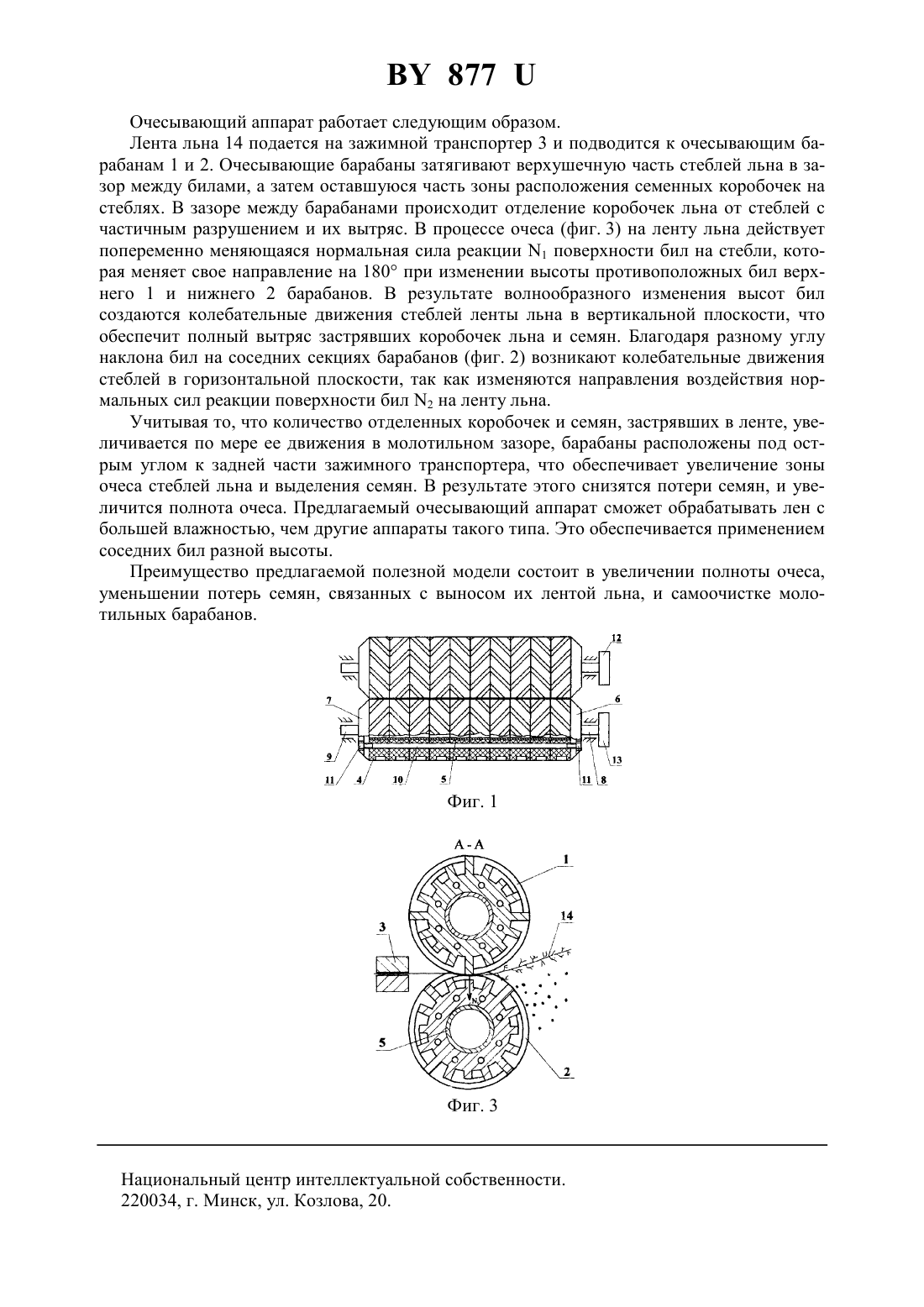

(71) Заявитель Петровец Владимир Романович Чайчиц Николай Васильевич Райлян Геннадий Антонович(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Райлян Геннадий Антонович(73) Патентообладатель Петровец Владимир Романович Чайчиц Николай Васильевич Райлян Геннадий Антонович(57) Очесывающий аппарат подборщика-очесывателя лент льна, включающий верхний и нижний очесывающие барабаны, снабженные билами, расположенными под углом к образующей цилиндра, и зажимной транспортер, отличающийся тем, что очесывающие барабаны снабжены эластичными секционными билами, имеющими различную высоту,причем высокие билы верхнего барабана расположены напротив низких бил нижнего, молотильный зазор между вершинами бил одинаков, соседние секции имеют различный угол наклона бил, а барабаны расположены под острым углом к задней части зажимного транспортера. 877 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно молотильное устройство для выделения семян из ленты льна, которое состоит из четырех расположенных друг над другом и вращающихся навстречу друг другу пар вальцов и встряхивателя, установленного за вальцами 1. Недостатком такой конструкции является то, что коробочки льна разрушаются их сжатием жесткими вальцами при больших контактных напряжениях, что вызывает повреждение семян льна в зоне очеса. Известно очесывающее устройство, выполненное в виде двух вращающихся навстречу друг другу эластичных полых вальцов, снабженных продольными ребрами, размещенными на наружной поверхности вальцов 2. Отделение коробочек этим аппаратом происходит путем отрыва их ребрами вальцов,при этом возможен неполный очес коробочек, а также вынос вместе с лентой льна очесанных, но не просыпавшихся коробочек и семян. Известно устройство для очесывания коробочек, состоящее из двух вращающихся навстречу друг другу барабанов, снабженных бичами, концы которых лежат на разных диаметрах 3. Недостатком этого устройства является то, что средний слой ленты льна слабо обрабатывается, в результате чего возможен недоочес коробочек в среднем слое, кроме того,из-за резкой смены высоты соседних бичей, совершающих ударное воздействие на лен,возможно повреждение стеблей льна. Известен подборщик-очесыватель лент льна 4, очесывающий аппарат которого наиболее близкий по техническому решению к предлагаемому устройству и принятый в качестве прототипа, состоящий из расположенных друг над другом двух секционных очесывающих барабанов с билами, которые расположены под углом к образующей цилиндра и на соседних секциях под углом 90 друг к другу. Недостатком этого устройства, принятого за прототип, являются потери семян из-за выноса их с лентой льна, а также вероятность забивания межбильного пространства, в результате чего будет происходить недоочес коробочек льна. Задачей заявляемой полезной модели является увеличение полноты очеса семя и снижение потерь семян. Указанная цель достигается тем, что очесывающие барабаны состоят из эластичных секций, каждая из которых снабжена билами. Причем соседние билы на секции имеют различную высоту, которая изменяется волнообразно, а соседние секции барабана имеют различный угол наклона бил. Барабаны установлены таким образом, чтобы высокие билы одного находились напротив низких бил другого, а зазор между вершинами бил был одинаковый на всей длине барабанов с учетом размеров семян. Оси вращения барабанов расположены под острым углом к задней части зажимного транспортера. На фиг. 1 изображены очесывающие барабаны, вид с боку на фиг. 2 показан очесывающий аппарат, вид сверху на фиг. 3 - разрез А-А. Очесывающий аппарат состоит из верхнего 1 и нижнего 2 эластичных секционных барабанов и зажимного транспортера 3. Каждый из барабанов состоит из эластичных секций 4, установленных на пустотелом валу 5 и двух крышек 6,7 с цапфами 8, 9. Через все секции 4 барабанов 1 и 2 проходят шпильки 10, имеющие на концах резьбу. Гайки 11 стягивают крышки 6 и 7, благодаря чему эластичные секции плотно прижимаются друг к другу. Привод барабанов осуществляется, например, гидромоторами 12 и 13 через цапфы крышек 8. Отличительной особенностью от прототипа является применение бил с волнообразно изменяющейся высотой, при этом также, как и у прототипа барабаны состоят из эластичных секций, снабженных билами, имеющими различный угол наклона на соседних секциях. 877 Очесывающий аппарат работает следующим образом. Лента льна 14 подается на зажимной транспортер 3 и подводится к очесывающим барабанам 1 и 2. Очесывающие барабаны затягивают верхушечную часть стеблей льна в зазор между билами, а затем оставшуюся часть зоны расположения семенных коробочек на стеблях. В зазоре между барабанами происходит отделение коробочек льна от стеблей с частичным разрушением и их вытряс.В процессе очеса (фиг. 3) на ленту льна действует попеременно меняющаяся нормальная сила реакции 1 поверхности бил на стебли, которая меняет свое направление на 180 при изменении высоты противоположных бил верхнего 1 и нижнего 2 барабанов. В результате волнообразного изменения высот бил создаются колебательные движения стеблей ленты льна в вертикальной плоскости, что обеспечит полный вытряс застрявших коробочек льна и семян. Благодаря разному углу наклона бил на соседних секциях барабанов (фиг. 2) возникают колебательные движения стеблей в горизонтальной плоскости, так как изменяются направления воздействия нормальных сил реакции поверхности бил 2 на ленту льна. Учитывая то, что количество отделенных коробочек и семян, застрявших в ленте, увеличивается по мере ее движения в молотильном зазоре, барабаны расположены под острым углом к задней части зажимного транспортера, что обеспечивает увеличение зоны очеса стеблей льна и выделения семян. В результате этого снизятся потери семян, и увеличится полнота очеса. Предлагаемый очесывающий аппарат сможет обрабатывать лен с большей влажностью, чем другие аппараты такого типа. Это обеспечивается применением соседних бил разной высоты. Преимущество предлагаемой полезной модели состоит в увеличении полноты очеса,уменьшении потерь семян, связанных с выносом их лентой льна, и самоочистке молотильных барабанов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
