Жатка

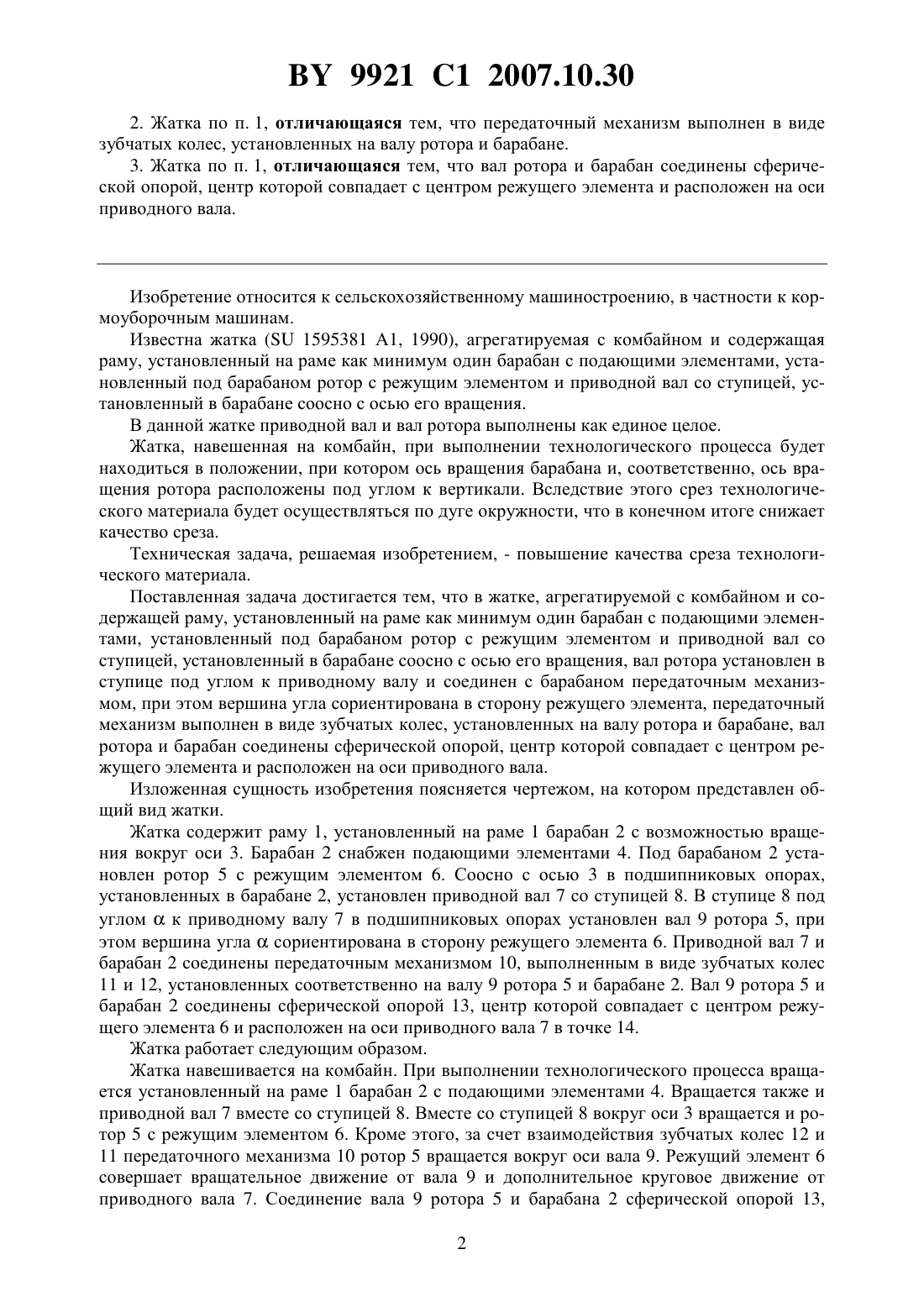

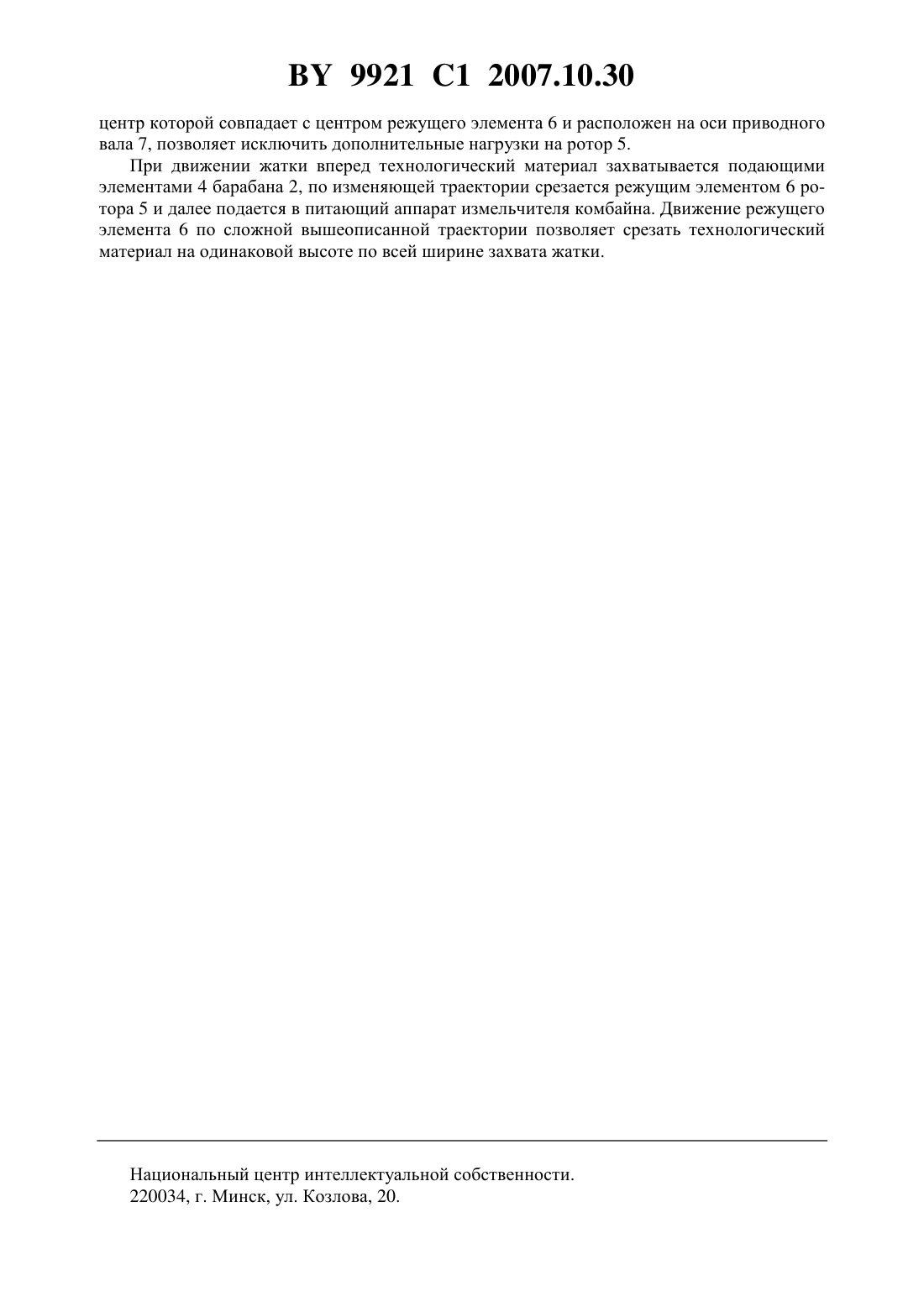

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Рехлицкий Олег Валентинович Царун Николай Адамович Усов Петр Петрович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) 1. Жатка, агрегатируемая с комбайном и содержащая раму, установленный на раме как минимум один барабан с подающими элементами, установленный под барабаном ротор с режущим элементом и приводной вал со ступицей, установленный в барабане соосно с осью его вращения, отличающаяся тем, что вал ротора установлен в ступице под углом к приводному валу и соединен с барабаном передаточным механизмом, при этом вершина угла сориентирована в сторону режущего элемента. 9921 1 2007.10.30 2. Жатка по п. 1, отличающаяся тем, что передаточный механизм выполнен в виде зубчатых колес, установленных на валу ротора и барабане. 3. Жатка по п. 1, отличающаяся тем, что вал ротора и барабан соединены сферической опорой, центр которой совпадает с центром режущего элемента и расположен на оси приводного вала. Изобретение относится к сельскохозяйственному машиностроению, в частности к кормоуборочным машинам. Известна жатка ( 1595381 А 1, 1990), агрегатируемая с комбайном и содержащая раму, установленный на раме как минимум один барабан с подающими элементами, установленный под барабаном ротор с режущим элементом и приводной вал со ступицей, установленный в барабане соосно с осью его вращения. В данной жатке приводной вал и вал ротора выполнены как единое целое. Жатка, навешенная на комбайн, при выполнении технологического процесса будет находиться в положении, при котором ось вращения барабана и, соответственно, ось вращения ротора расположены под углом к вертикали. Вследствие этого срез технологического материала будет осуществляться по дуге окружности, что в конечном итоге снижает качество среза. Техническая задача, решаемая изобретением, - повышение качества среза технологического материала. Поставленная задача достигается тем, что в жатке, агрегатируемой с комбайном и содержащей раму, установленный на раме как минимум один барабан с подающими элементами, установленный под барабаном ротор с режущим элементом и приводной вал со ступицей, установленный в барабане соосно с осью его вращения, вал ротора установлен в ступице под углом к приводному валу и соединен с барабаном передаточным механизмом, при этом вершина угла сориентирована в сторону режущего элемента, передаточный механизм выполнен в виде зубчатых колес, установленных на валу ротора и барабане, вал ротора и барабан соединены сферической опорой, центр которой совпадает с центром режущего элемента и расположен на оси приводного вала. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид жатки. Жатка содержит раму 1, установленный на раме 1 барабан 2 с возможностью вращения вокруг оси 3. Барабан 2 снабжен подающими элементами 4. Под барабаном 2 установлен ротор 5 с режущим элементом 6. Соосно с осью 3 в подшипниковых опорах,установленных в барабане 2, установлен приводной вал 7 со ступицей 8. В ступице 8 под угломк приводному валу 7 в подшипниковых опорах установлен вал 9 ротора 5, при этом вершина угласориентирована в сторону режущего элемента 6. Приводной вал 7 и барабан 2 соединены передаточным механизмом 10, выполненным в виде зубчатых колес 11 и 12, установленных соответственно на валу 9 ротора 5 и барабане 2. Вал 9 ротора 5 и барабан 2 соединены сферической опорой 13, центр которой совпадает с центром режущего элемента 6 и расположен на оси приводного вала 7 в точке 14. Жатка работает следующим образом. Жатка навешивается на комбайн. При выполнении технологического процесса вращается установленный на раме 1 барабан 2 с подающими элементами 4. Вращается также и приводной вал 7 вместе со ступицей 8. Вместе со ступицей 8 вокруг оси 3 вращается и ротор 5 с режущим элементом 6. Кроме этого, за счет взаимодействия зубчатых колес 12 и 11 передаточного механизма 10 ротор 5 вращается вокруг оси вала 9. Режущий элемент 6 совершает вращательное движение от вала 9 и дополнительное круговое движение от приводного вала 7. Соединение вала 9 ротора 5 и барабана 2 сферической опорой 13,2 9921 1 2007.10.30 центр которой совпадает с центром режущего элемента 6 и расположен на оси приводного вала 7, позволяет исключить дополнительные нагрузки на ротор 5. При движении жатки вперед технологический материал захватывается подающими элементами 4 барабана 2, по изменяющей траектории срезается режущим элементом 6 ротора 5 и далее подается в питающий аппарат измельчителя комбайна. Движение режущего элемента 6 по сложной вышеописанной траектории позволяет срезать технологический материал на одинаковой высоте по всей ширине захвата жатки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
