Жатка

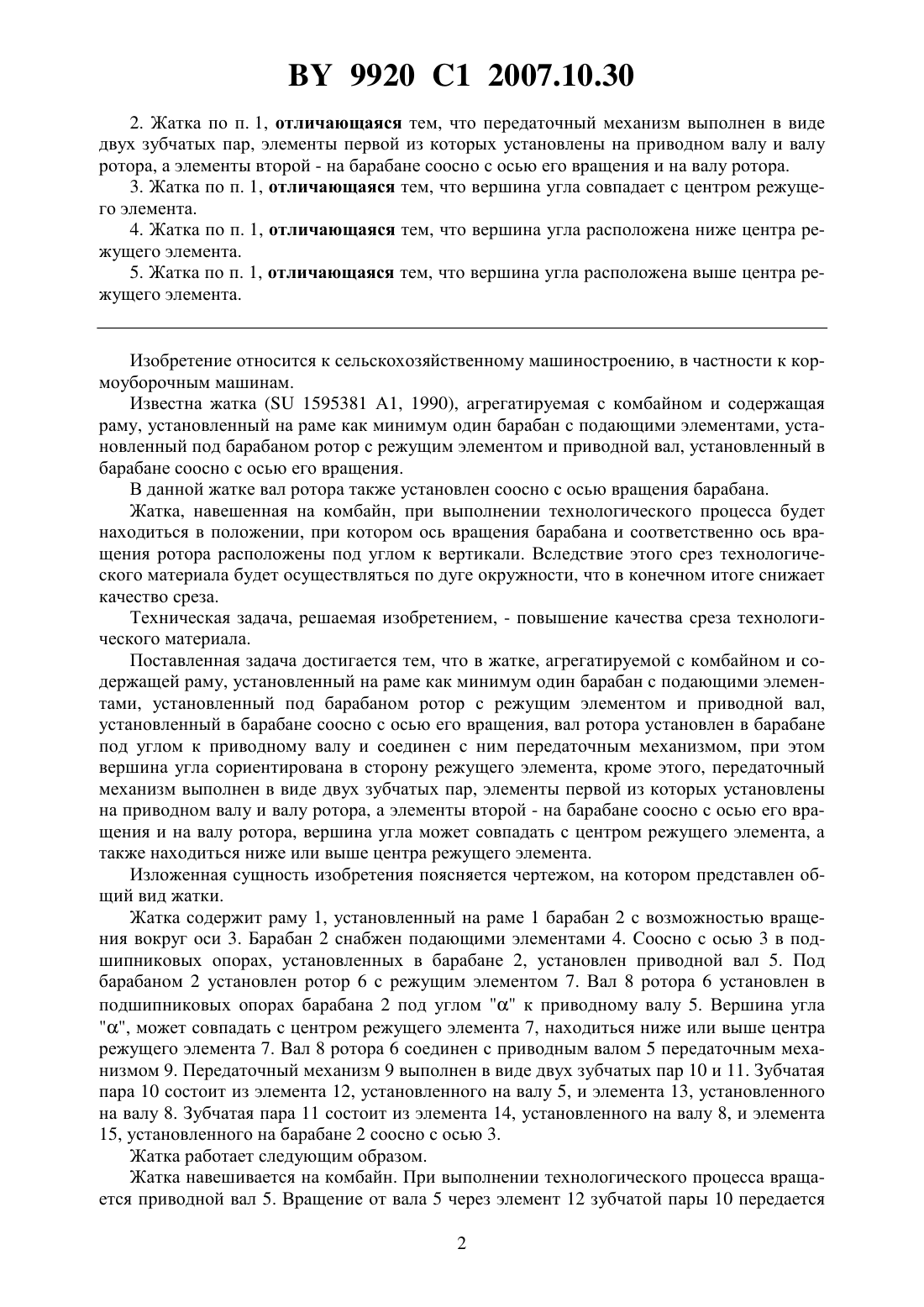

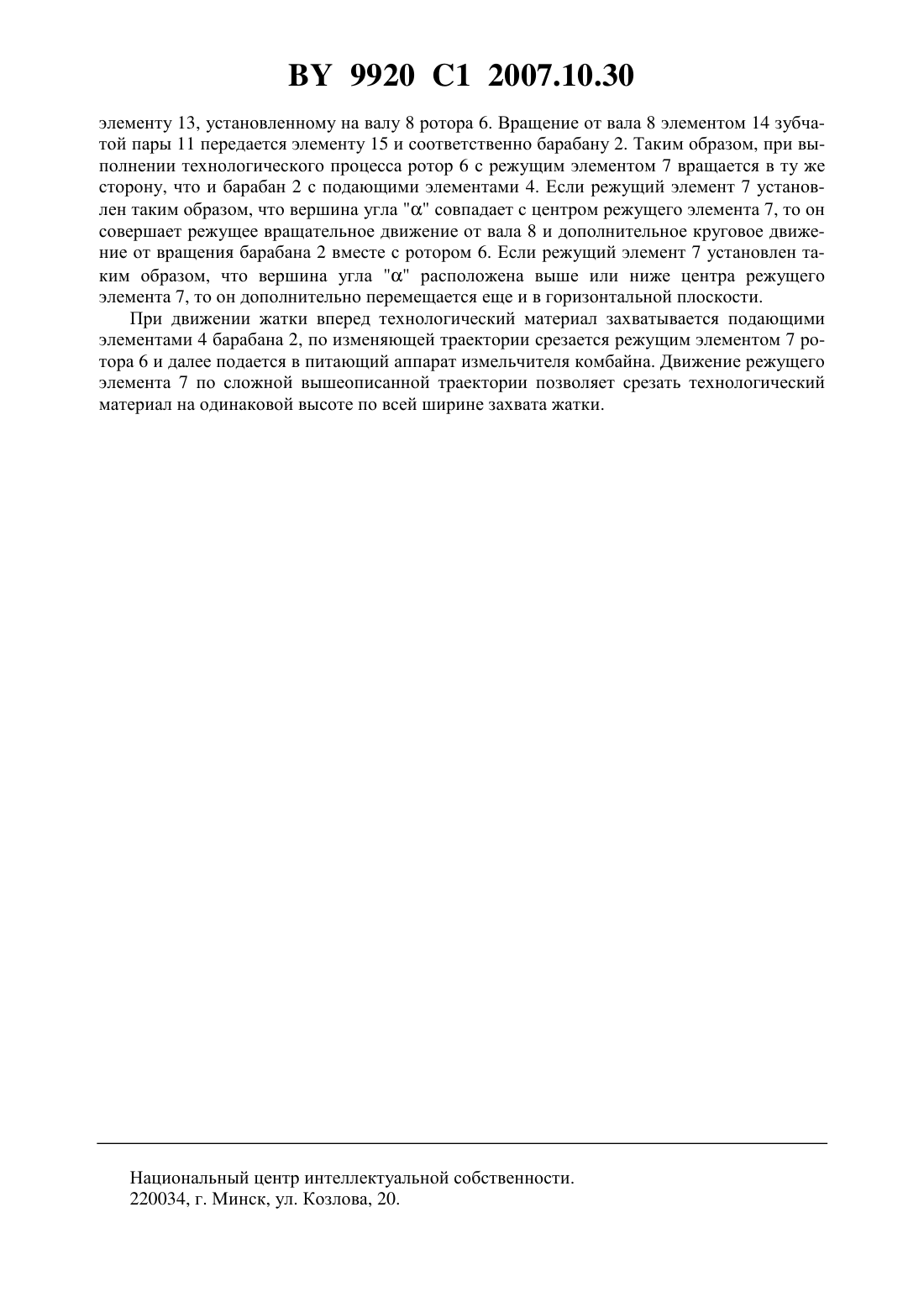

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Рехлицкий Олег Валентинович Царун Николай Адамович Усов Петр Петрович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) 1. Жатка, агрегатируемая с комбайном и содержащая раму, установленный на раме как минимум один барабан с подающими элементами, установленный под барабаном ротор с режущим элементом и приводной вал, установленный в барабане соосно с осью его вращения, отличающаяся тем, что вал ротора установлен в барабане под углом к приводному валу и соединен с ним передаточным механизмом, при этом вершина угла сориентирована в сторону режущего элемента. 9920 1 2007.10.30 2. Жатка по п. 1, отличающаяся тем, что передаточный механизм выполнен в виде двух зубчатых пар, элементы первой из которых установлены на приводном валу и валу ротора, а элементы второй - на барабане соосно с осью его вращения и на валу ротора. 3. Жатка по п. 1, отличающаяся тем, что вершина угла совпадает с центром режущего элемента. 4. Жатка по п. 1, отличающаяся тем, что вершина угла расположена ниже центра режущего элемента. 5. Жатка по п. 1, отличающаяся тем, что вершина угла расположена выше центра режущего элемента. Изобретение относится к сельскохозяйственному машиностроению, в частности к кормоуборочным машинам. Известна жатка ( 1595381 А 1, 1990), агрегатируемая с комбайном и содержащая раму, установленный на раме как минимум один барабан с подающими элементами, установленный под барабаном ротор с режущим элементом и приводной вал, установленный в барабане соосно с осью его вращения. В данной жатке вал ротора также установлен соосно с осью вращения барабана. Жатка, навешенная на комбайн, при выполнении технологического процесса будет находиться в положении, при котором ось вращения барабана и соответственно ось вращения ротора расположены под углом к вертикали. Вследствие этого срез технологического материала будет осуществляться по дуге окружности, что в конечном итоге снижает качество среза. Техническая задача, решаемая изобретением, - повышение качества среза технологического материала. Поставленная задача достигается тем, что в жатке, агрегатируемой с комбайном и содержащей раму, установленный на раме как минимум один барабан с подающими элементами, установленный под барабаном ротор с режущим элементом и приводной вал,установленный в барабане соосно с осью его вращения, вал ротора установлен в барабане под углом к приводному валу и соединен с ним передаточным механизмом, при этом вершина угла сориентирована в сторону режущего элемента, кроме этого, передаточный механизм выполнен в виде двух зубчатых пар, элементы первой из которых установлены на приводном валу и валу ротора, а элементы второй - на барабане соосно с осью его вращения и на валу ротора, вершина угла может совпадать с центром режущего элемента, а также находиться ниже или выше центра режущего элемента. Изложенная сущность изобретения поясняется чертежом, на котором представлен общий вид жатки. Жатка содержит раму 1, установленный на раме 1 барабан 2 с возможностью вращения вокруг оси 3. Барабан 2 снабжен подающими элементами 4. Соосно с осью 3 в подшипниковых опорах, установленных в барабане 2, установлен приводной вал 5. Под барабаном 2 установлен ротор 6 с режущим элементом 7. Вал 8 ротора 6 установлен в подшипниковых опорах барабана 2 под угломк приводному валу 5. Вершина угла, может совпадать с центром режущего элемента 7, находиться ниже или выше центра режущего элемента 7. Вал 8 ротора 6 соединен с приводным валом 5 передаточным механизмом 9. Передаточный механизм 9 выполнен в виде двух зубчатых пар 10 и 11. Зубчатая пара 10 состоит из элемента 12, установленного на валу 5, и элемента 13, установленного на валу 8. Зубчатая пара 11 состоит из элемента 14, установленного на валу 8, и элемента 15, установленного на барабане 2 соосно с осью 3. Жатка работает следующим образом. Жатка навешивается на комбайн. При выполнении технологического процесса вращается приводной вал 5. Вращение от вала 5 через элемент 12 зубчатой пары 10 передается 2 9920 1 2007.10.30 элементу 13, установленному на валу 8 ротора 6. Вращение от вала 8 элементом 14 зубчатой пары 11 передается элементу 15 и соответственно барабану 2. Таким образом, при выполнении технологического процесса ротор 6 с режущим элементом 7 вращается в ту же сторону, что и барабан 2 с подающими элементами 4. Если режущий элемент 7 установлен таким образом, что вершина угласовпадает с центром режущего элемента 7, то он совершает режущее вращательное движение от вала 8 и дополнительное круговое движение от вращения барабана 2 вместе с ротором 6. Если режущий элемент 7 установлен таким образом, что вершина угларасположена выше или ниже центра режущего элемента 7, то он дополнительно перемещается еще и в горизонтальной плоскости. При движении жатки вперед технологический материал захватывается подающими элементами 4 барабана 2, по изменяющей траектории срезается режущим элементом 7 ротора 6 и далее подается в питающий аппарат измельчителя комбайна. Движение режущего элемента 7 по сложной вышеописанной траектории позволяет срезать технологический материал на одинаковой высоте по всей ширине захвата жатки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
