Жатка

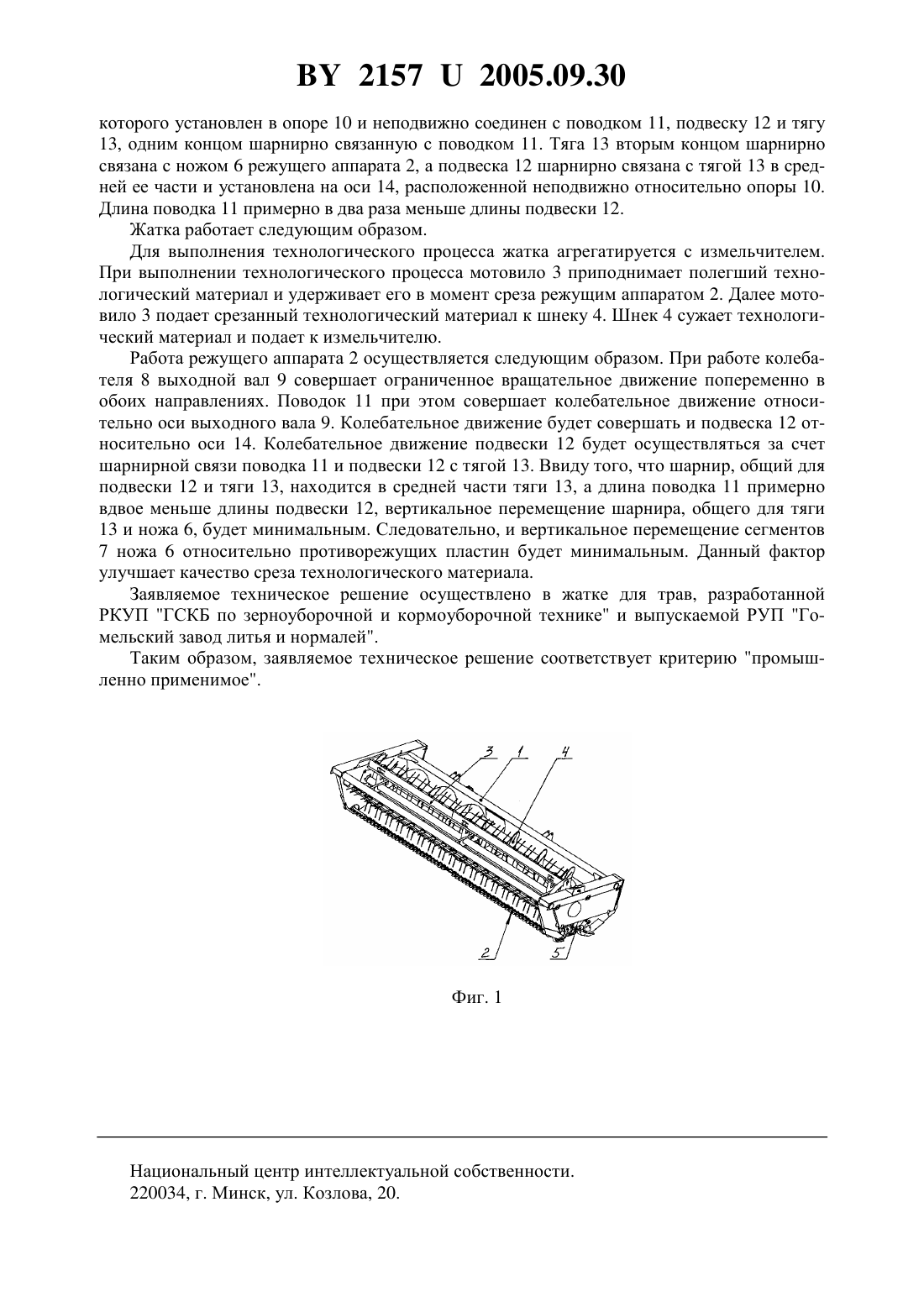

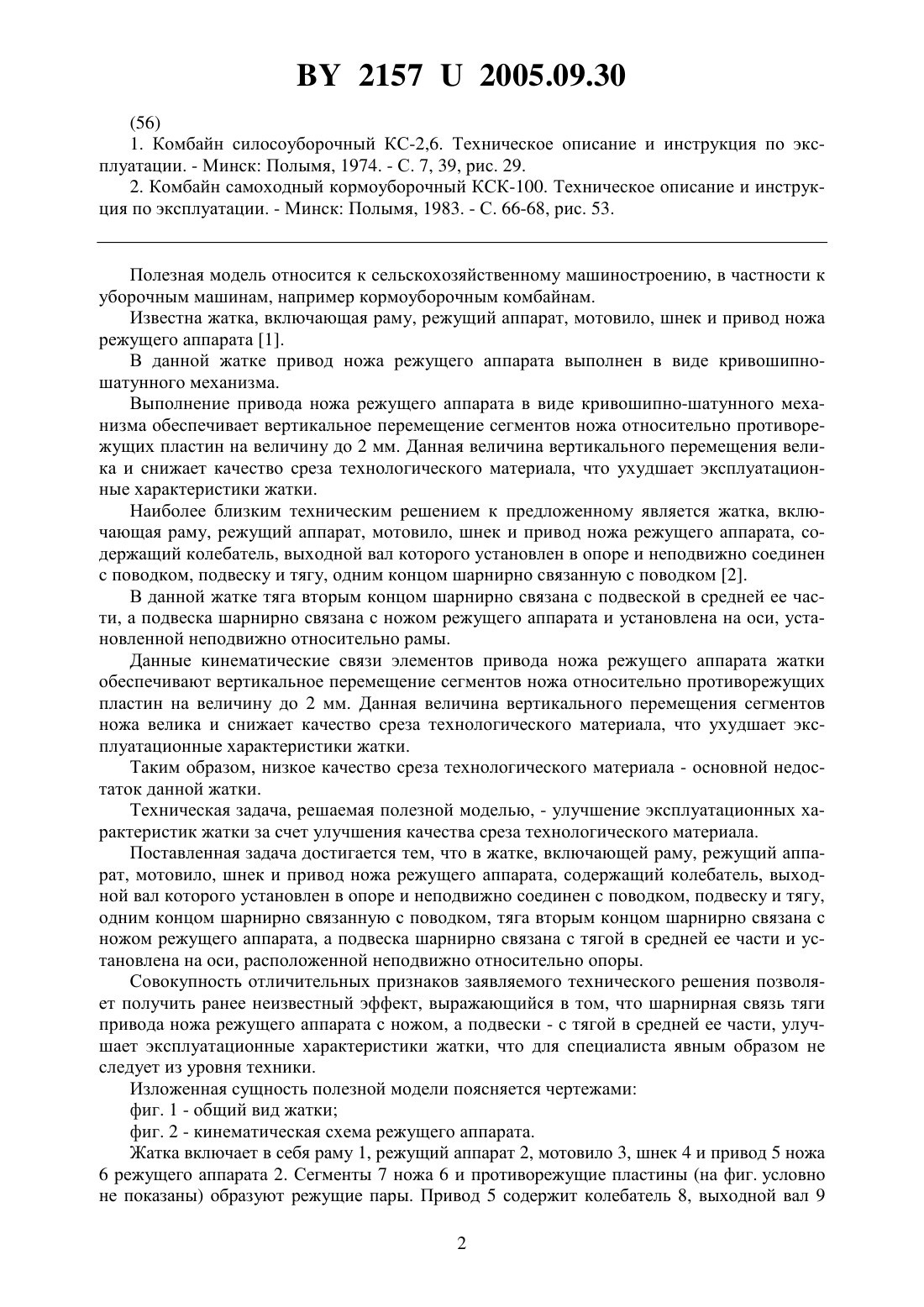

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(72) Авторы Дюжев Андрей Анисимович Камко Александр Иванович Лвочкин Владимир Иванович Волков Иван Васильевич Геращенко Святослав Александрович Меженников Александр Павлович(73) Патентообладатели Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике Республиканское унитарное предприятие Гомельский завод литья и нормалей(57) Жатка, включающая раму, режущий аппарат, мотовило, шнек и привод ножа режущего аппарата, содержащий колебатель, выходной вал которого установлен в опоре и неподвижно соединен с поводком, подвеску и тягу, одним концом шарнирно связанную с поводком, отличающаяся тем, что тяга вторым концом шарнирно связана с ножом режущего аппарата, а подвеска шарнирно связана с тягой в средней ее части и установлена на оси,расположенной неподвижно относительно опоры.(56) 1. Комбайн силосоуборочный КС-2,6. Техническое описание и инструкция по эксплуатации. - Минск Полымя, 1974. - С. 7, 39, рис. 29. 2. Комбайн самоходный кормоуборочный КСК-100. Техническое описание и инструкция по эксплуатации. - Минск Полымя, 1983. - С. 66-68, рис. 53. Полезная модель относится к сельскохозяйственному машиностроению, в частности к уборочным машинам, например кормоуборочным комбайнам. Известна жатка, включающая раму, режущий аппарат, мотовило, шнек и привод ножа режущего аппарата 1. В данной жатке привод ножа режущего аппарата выполнен в виде кривошипношатунного механизма. Выполнение привода ножа режущего аппарата в виде кривошипно-шатунного механизма обеспечивает вертикальное перемещение сегментов ножа относительно противорежущих пластин на величину до 2 мм. Данная величина вертикального перемещения велика и снижает качество среза технологического материала, что ухудшает эксплуатационные характеристики жатки. Наиболее близким техническим решением к предложенному является жатка, включающая раму, режущий аппарат, мотовило, шнек и привод ножа режущего аппарата, содержащий колебатель, выходной вал которого установлен в опоре и неподвижно соединен с поводком, подвеску и тягу, одним концом шарнирно связанную с поводком 2. В данной жатке тяга вторым концом шарнирно связана с подвеской в средней ее части, а подвеска шарнирно связана с ножом режущего аппарата и установлена на оси, установленной неподвижно относительно рамы. Данные кинематические связи элементов привода ножа режущего аппарата жатки обеспечивают вертикальное перемещение сегментов ножа относительно противорежущих пластин на величину до 2 мм. Данная величина вертикального перемещения сегментов ножа велика и снижает качество среза технологического материала, что ухудшает эксплуатационные характеристики жатки. Таким образом, низкое качество среза технологического материала - основной недостаток данной жатки. Техническая задача, решаемая полезной моделью, - улучшение эксплуатационных характеристик жатки за счет улучшения качества среза технологического материала. Поставленная задача достигается тем, что в жатке, включающей раму, режущий аппарат, мотовило, шнек и привод ножа режущего аппарата, содержащий колебатель, выходной вал которого установлен в опоре и неподвижно соединен с поводком, подвеску и тягу,одним концом шарнирно связанную с поводком, тяга вторым концом шарнирно связана с ножом режущего аппарата, а подвеска шарнирно связана с тягой в средней ее части и установлена на оси, расположенной неподвижно относительно опоры. Совокупность отличительных признаков заявляемого технического решения позволяет получить ранее неизвестный эффект, выражающийся в том, что шарнирная связь тяги привода ножа режущего аппарата с ножом, а подвески - с тягой в средней ее части, улучшает эксплуатационные характеристики жатки, что для специалиста явным образом не следует из уровня техники. Изложенная сущность полезной модели поясняется чертежами фиг. 1 - общий вид жатки фиг. 2 - кинематическая схема режущего аппарата. Жатка включает в себя раму 1, режущий аппарат 2, мотовило 3, шнек 4 и привод 5 ножа 6 режущего аппарата 2. Сегменты 7 ножа 6 и противорежущие пластины (на фиг. условно не показаны) образуют режущие пары. Привод 5 содержит колебатель 8, выходной вал 9 2 21572005.09.30 которого установлен в опоре 10 и неподвижно соединен с поводком 11, подвеску 12 и тягу 13, одним концом шарнирно связанную с поводком 11. Тяга 13 вторым концом шарнирно связана с ножом 6 режущего аппарата 2, а подвеска 12 шарнирно связана с тягой 13 в средней ее части и установлена на оси 14, расположенной неподвижно относительно опоры 10. Длина поводка 11 примерно в два раза меньше длины подвески 12. Жатка работает следующим образом. Для выполнения технологического процесса жатка агрегатируется с измельчителем. При выполнении технологического процесса мотовило 3 приподнимает полегший технологический материал и удерживает его в момент среза режущим аппаратом 2. Далее мотовило 3 подает срезанный технологический материал к шнеку 4. Шнек 4 сужает технологический материал и подает к измельчителю. Работа режущего аппарата 2 осуществляется следующим образом. При работе колебателя 8 выходной вал 9 совершает ограниченное вращательное движение попеременно в обоих направлениях. Поводок 11 при этом совершает колебательное движение относительно оси выходного вала 9. Колебательное движение будет совершать и подвеска 12 относительно оси 14. Колебательное движение подвески 12 будет осуществляться за счет шарнирной связи поводка 11 и подвески 12 с тягой 13. Ввиду того, что шарнир, общий для подвески 12 и тяги 13, находится в средней части тяги 13, а длина поводка 11 примерно вдвое меньше длины подвески 12, вертикальное перемещение шарнира, общего для тяги 13 и ножа 6, будет минимальным. Следовательно, и вертикальное перемещение сегментов 7 ножа 6 относительно противорежущих пластин будет минимальным. Данный фактор улучшает качество среза технологического материала. Заявляемое техническое решение осуществлено в жатке для трав, разработанной РКУП ГСКБ по зерноуборочной и кормоуборочной технике и выпускаемой РУП Гомельский завод литья и нормалей. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
