Способ полива дождевальными одноопорными машинами кругового действия

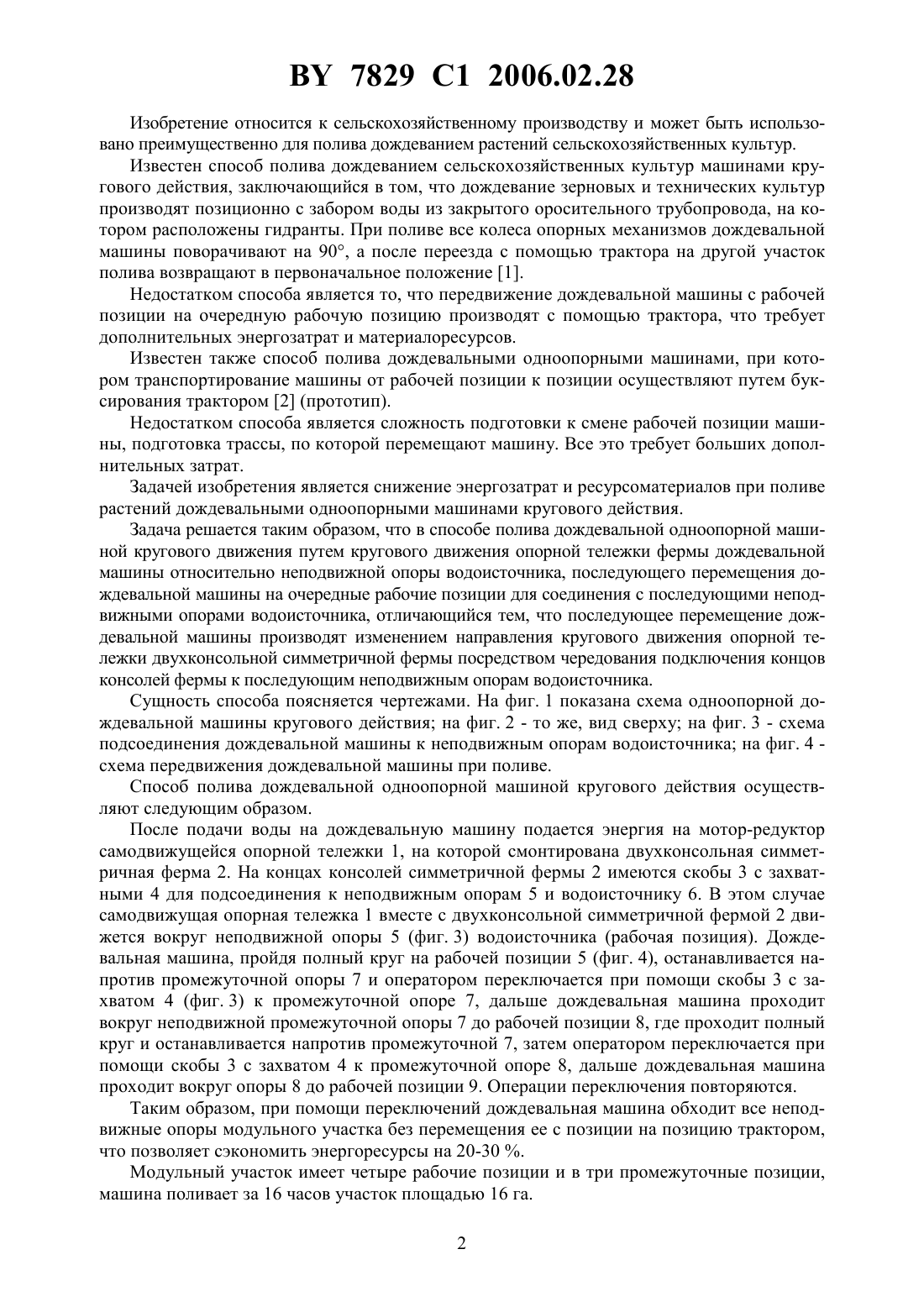

(51)01 25/09 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОЛИВА ДОЖДЕВАЛЬНЫМИ ОДНООПОРНЫМИ МАШИНАМИ КРУГОВОГО ДЕЙСТВИЯ(71) Заявитель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(72) Авторы Климович Георгий Александрович Лихацевич Анатолий Павлович(73) Патентообладатель Республиканское унитарное научное предприятие Институт мелиорации и луговодства Национальной академии наук Беларуси(57) Способ полива дождевальной одноопорной машиной кругового действия путем кругового движения опорной тележки фермы дождевальной машины относительно неподвижной опоры водоисточника, последующего перемещения дождевальной машины на очередные рабочие позиции для соединения с последующими неподвижными опорами водоисточника, отличающийся тем, что последующее перемещение дождевальной машины производят изменением направления кругового движения опорной тележки двухконсольной симметричной фермы посредством чередования подключения концов консолей фермы к последующим неподвижным опорам водоисточника. 7829 1 2006.02.28 Изобретение относится к сельскохозяйственному производству и может быть использовано преимущественно для полива дождеванием растений сельскохозяйственных культур. Известен способ полива дождеванием сельскохозяйственных культур машинами кругового действия, заключающийся в том, что дождевание зерновых и технических культур производят позиционно с забором воды из закрытого оросительного трубопровода, на котором расположены гидранты. При поливе все колеса опорных механизмов дождевальной машины поворачивают на 90, а после переезда с помощью трактора на другой участок полива возвращают в первоначальное положение 1. Недостатком способа является то, что передвижение дождевальной машины с рабочей позиции на очередную рабочую позицию производят с помощью трактора, что требует дополнительных энергозатрат и материалоресурсов. Известен также способ полива дождевальными одноопорными машинами, при котором транспортирование машины от рабочей позиции к позиции осуществляют путем буксирования трактором 2 (прототип). Недостатком способа является сложность подготовки к смене рабочей позиции машины, подготовка трассы, по которой перемещают машину. Все это требует больших дополнительных затрат. Задачей изобретения является снижение энергозатрат и ресурсоматериалов при поливе растений дождевальными одноопорными машинами кругового действия. Задача решается таким образом, что в способе полива дождевальной одноопорной машиной кругового движения путем кругового движения опорной тележки фермы дождевальной машины относительно неподвижной опоры водоисточника, последующего перемещения дождевальной машины на очередные рабочие позиции для соединения с последующими неподвижными опорами водоисточника, отличающийся тем, что последующее перемещение дождевальной машины производят изменением направления кругового движения опорной тележки двухконсольной симметричной фермы посредством чередования подключения концов консолей фермы к последующим неподвижным опорам водоисточника. Сущность способа поясняется чертежами. На фиг. 1 показана схема одноопорной дождевальной машины кругового действия на фиг. 2 - то же, вид сверху на фиг. 3 - схема подсоединения дождевальной машины к неподвижным опорам водоисточника на фиг. 4 схема передвижения дождевальной машины при поливе. Способ полива дождевальной одноопорной машиной кругового действия осуществляют следующим образом. После подачи воды на дождевальную машину подается энергия на мотор-редуктор самодвижущейся опорной тележки 1, на которой смонтирована двухконсольная симметричная ферма 2. На концах консолей симметричной фермы 2 имеются скобы 3 с захватными 4 для подсоединения к неподвижным опорам 5 и водоисточнику 6. В этом случае самодвижущая опорная тележка 1 вместе с двухконсольной симметричной фермой 2 движется вокруг неподвижной опоры 5 (фиг. 3) водоисточника (рабочая позиция). Дождевальная машина, пройдя полный круг на рабочей позиции 5 (фиг. 4), останавливается напротив промежуточной опоры 7 и оператором переключается при помощи скобы 3 с захватом 4 (фиг. 3) к промежуточной опоре 7, дальше дождевальная машина проходит вокруг неподвижной промежуточной опоры 7 до рабочей позиции 8, где проходит полный круг и останавливается напротив промежуточной 7, затем оператором переключается при помощи скобы 3 с захватом 4 к промежуточной опоре 8, дальше дождевальная машина проходит вокруг опоры 8 до рабочей позиции 9. Операции переключения повторяются. Таким образом, при помощи переключений дождевальная машина обходит все неподвижные опоры модульного участка без перемещения ее с позиции на позицию трактором,что позволяет сэкономить энергоресурсы на 20-30 . Модульный участок имеет четыре рабочие позиции и в три промежуточные позиции,машина поливает за 16 часов участок площадью 16 га. 2 7829 1 2006.02.28 Применение таких дождевальных машин, кроме экономии энергоресурсов, снимает ограничения на развитие и внедрение малоинтенсивного дождевания, позволяющего оптимизировать основные параметры среды обитания орошаемых культур, так как другие имеющиеся дождевальные машины и установки по своим конструктивным особенностям не позволяют внедрить малоинтенсивное дождевание. Внедрение способа позволяет также вносить минеральные удобрения, микроэлементы и другие агромелиоранты с поливной водой и повысить урожайность сельскохозяйственных культур, а также экономить минеральные удобрения не менее чем на 25 , так как при малоинтенсивном дождевании отсутствует промывной режим и отсутствуют вынос питательных веществ в нижние слои почвы и загрязнение грунтовых вод. Источники информации 1. Ерохов Н.С. и др. Мелиорация. 2 изд., перераб. и доп. - М. Агропромиздат, 1988. С. 58-60. 2. Сапунков А.П. Использование дождевальной техники. - М. Колос, 1981. - С. 132-133. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
