Устройство для создания плоской струи жидкости

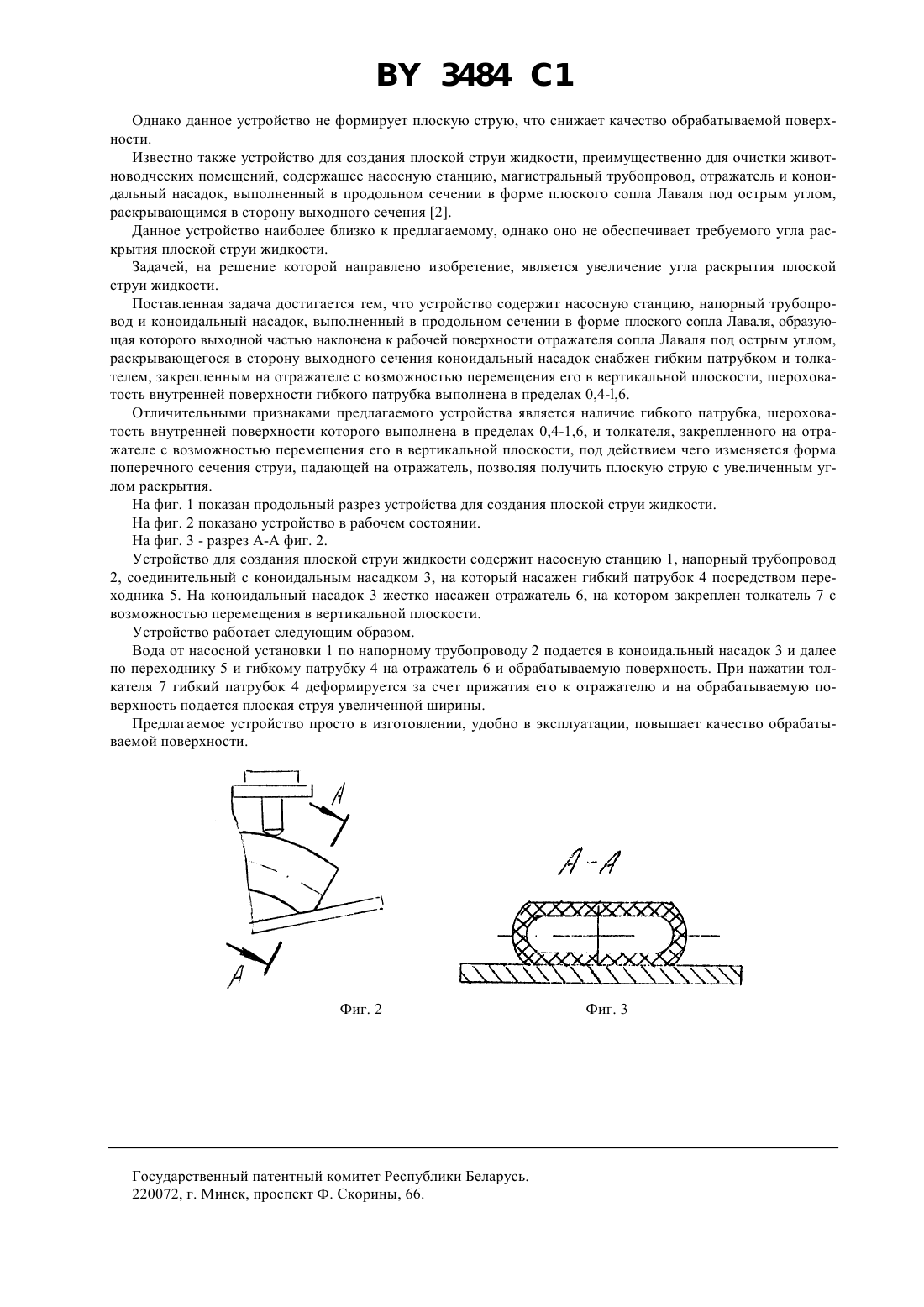

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ПЛОСКОЙ СТРУИ ЖИДКОСТИ(57) 1. Устройство для создания плоской струи жидкости, содержащее насосную станцию, напорный трубопровод,отражатель и коноидальный насадок, выполненный в продольном сечении в форме плоского сопла Лаваля, образующая которого выходной частью наклонена к рабочей поверхности отражателя сопла Лаваля под острым углом,раскрывающегося в сторону выходного сечения, отличающееся тем, что коноидальный насадок снабжен гибким патрубком и толкателем, закрепленным на отражателе с возможностью перемещения его в вертикальной плоскости. 2. Устройство по п. 1, отличающееся тем, что шероховатость внутренней поверхности гибкого патрубка выполнена в пределах 0,4-1,6. Изобретение относится к очистке открытых поверхностей, преимущественно оборудования и помещений предприятий мясомолочной промышленности. Известно устройство для подачи омывающей жидкости, содержащее сопло в виде конуса и отражательную лопатку, выполненную с фаской под углом 5-45 к ее кромке и закрепленную на наружной поверхности сопла. Лопатка снабжена пластиной-ограничителем 1. 3484 1 Однако данное устройство не формирует плоскую струю, что снижает качество обрабатываемой поверхности. Известно также устройство для создания плоской струи жидкости, преимущественно для очистки животноводческих помещений, содержащее насосную станцию, магистральный трубопровод, отражатель и коноидальный насадок, выполненный в продольном сечении в форме плоского сопла Лаваля под острым углом,раскрывающимся в сторону выходного сечения 2. Данное устройство наиболее близко к предлагаемому, однако оно не обеспечивает требуемого угла раскрытия плоской струи жидкости. Задачей, на решение которой направлено изобретение, является увеличение угла раскрытия плоской струи жидкости. Поставленная задача достигается тем, что устройство содержит насосную станцию, напорный трубопровод и коноидальный насадок, выполненный в продольном сечении в форме плоского сопла Лаваля, образующая которого выходной частью наклонена к рабочей поверхности отражателя сопла Лаваля под острым углом,раскрывающегося в сторону выходного сечения коноидальный насадок снабжен гибким патрубком и толкателем, закрепленным на отражателе с возможностью перемещения его в вертикальной плоскости, шероховатость внутренней поверхности гибкого патрубка выполнена в пределах 0,4-,6. Отличительными признаками предлагаемого устройства является наличие гибкого патрубка, шероховатость внутренней поверхности которого выполнена в пределах 0,4-1,6, и толкателя, закрепленного на отражателе с возможностью перемещения его в вертикальной плоскости, под действием чего изменяется форма поперечного сечения струи, падающей на отражатель, позволяя получить плоскую струю с увеличенным углом раскрытия. На фиг. 1 показан продольный разрез устройства для создания плоской струи жидкости. На фиг. 2 показано устройство в рабочем состоянии. На фиг. 3 - разрез А-А фиг. 2. Устройство для создания плоской струи жидкости содержит насосную станцию 1, напорный трубопровод 2, соединительный с коноидальным насадком 3, на который насажен гибкий патрубок 4 посредством переходника 5. На коноидальный насадок 3 жестко насажен отражатель 6, на котором закреплен толкатель 7 с возможностью перемещения в вертикальной плоскости. Устройство работает следующим образом. Вода от насосной установки 1 по напорному трубопроводу 2 подается в коноидальный насадок 3 и далее по переходнику 5 и гибкому патрубку 4 на отражатель 6 и обрабатываемую поверхность. При нажатии толкателя 7 гибкий патрубок 4 деформируется за счет прижатия его к отражателю и на обрабатываемую поверхность подается плоская струя увеличенной ширины. Предлагаемое устройство просто в изготовлении, удобно в эксплуатации, повышает качество обрабатываемой поверхности. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
