Система полива растений

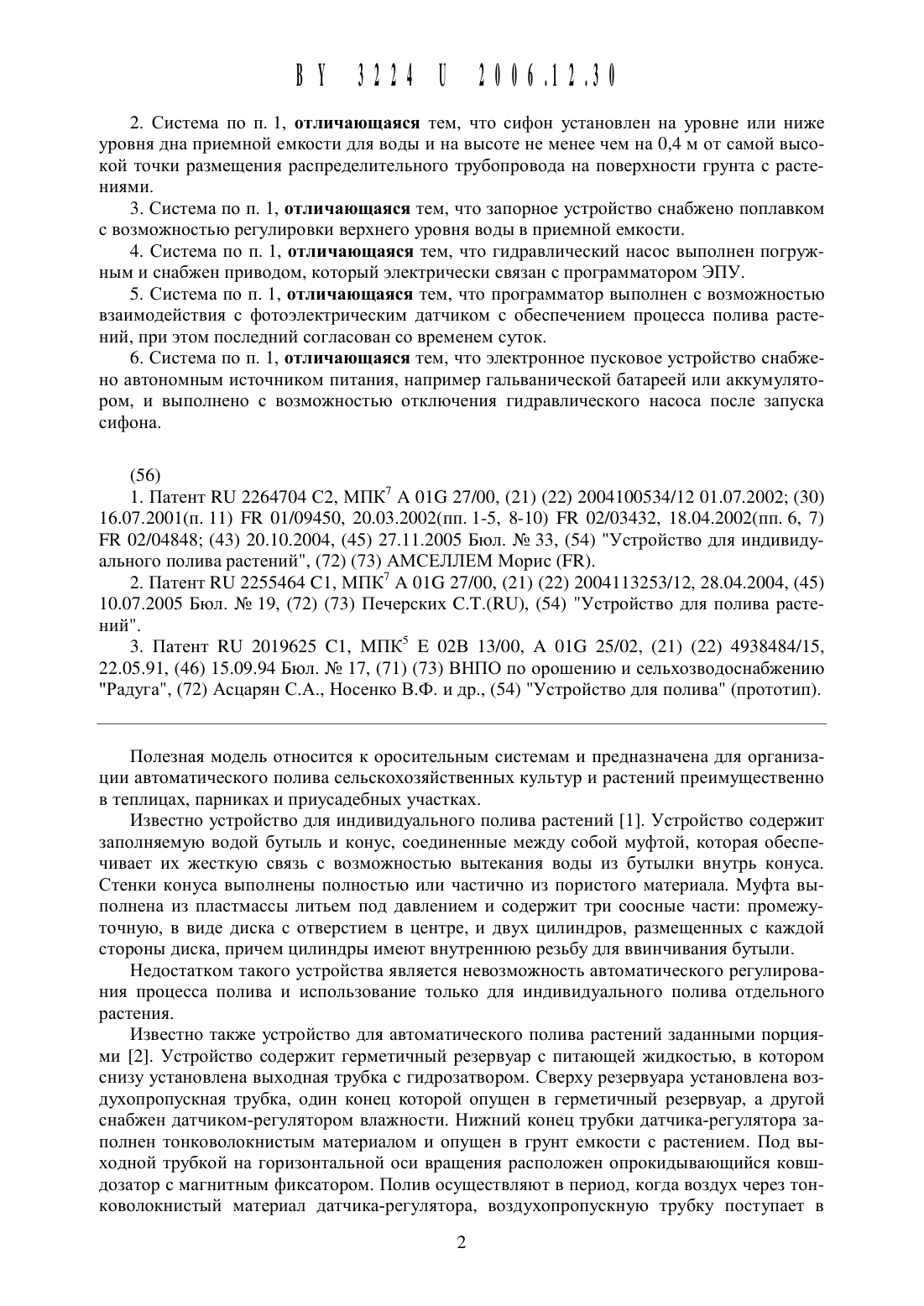

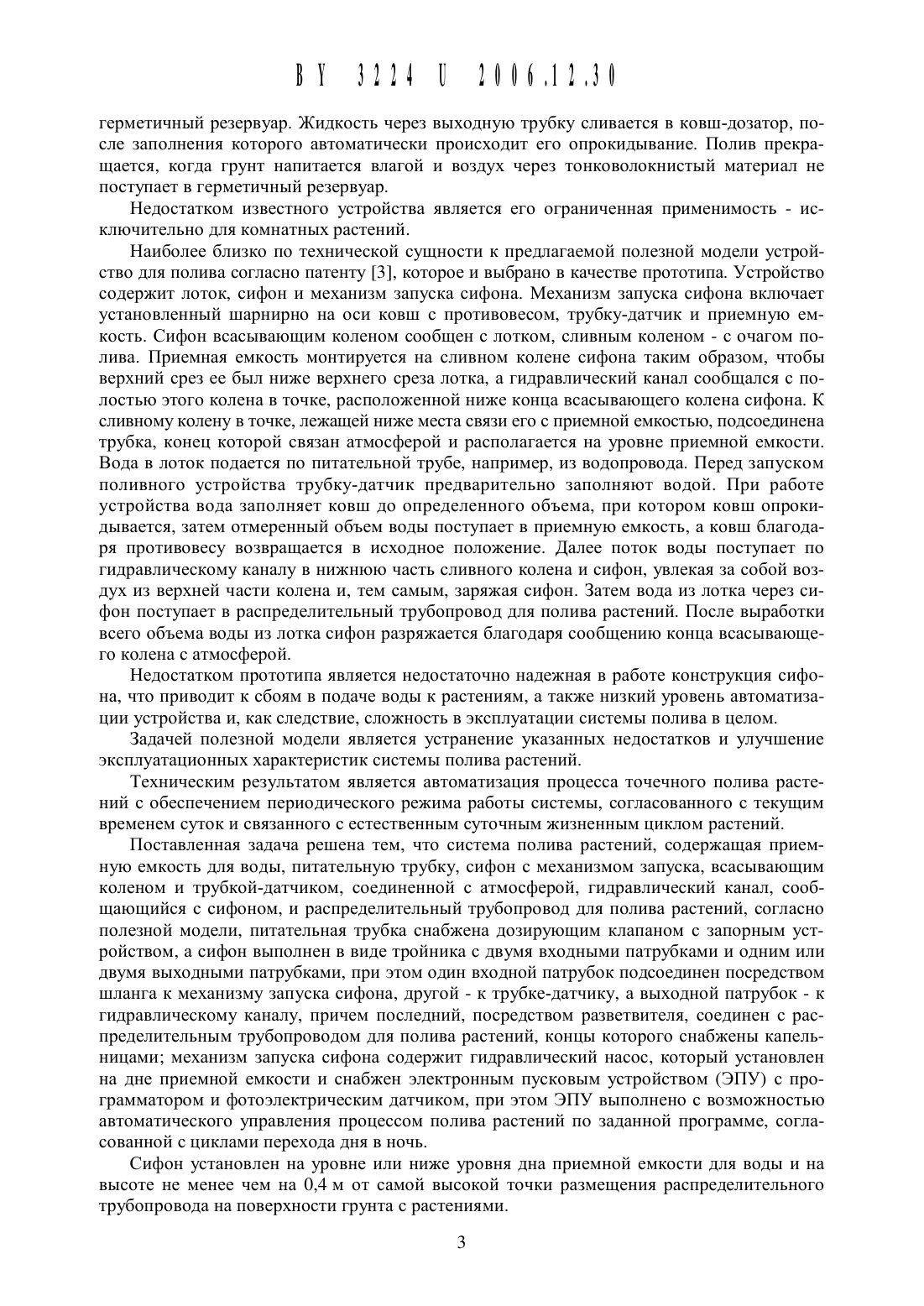

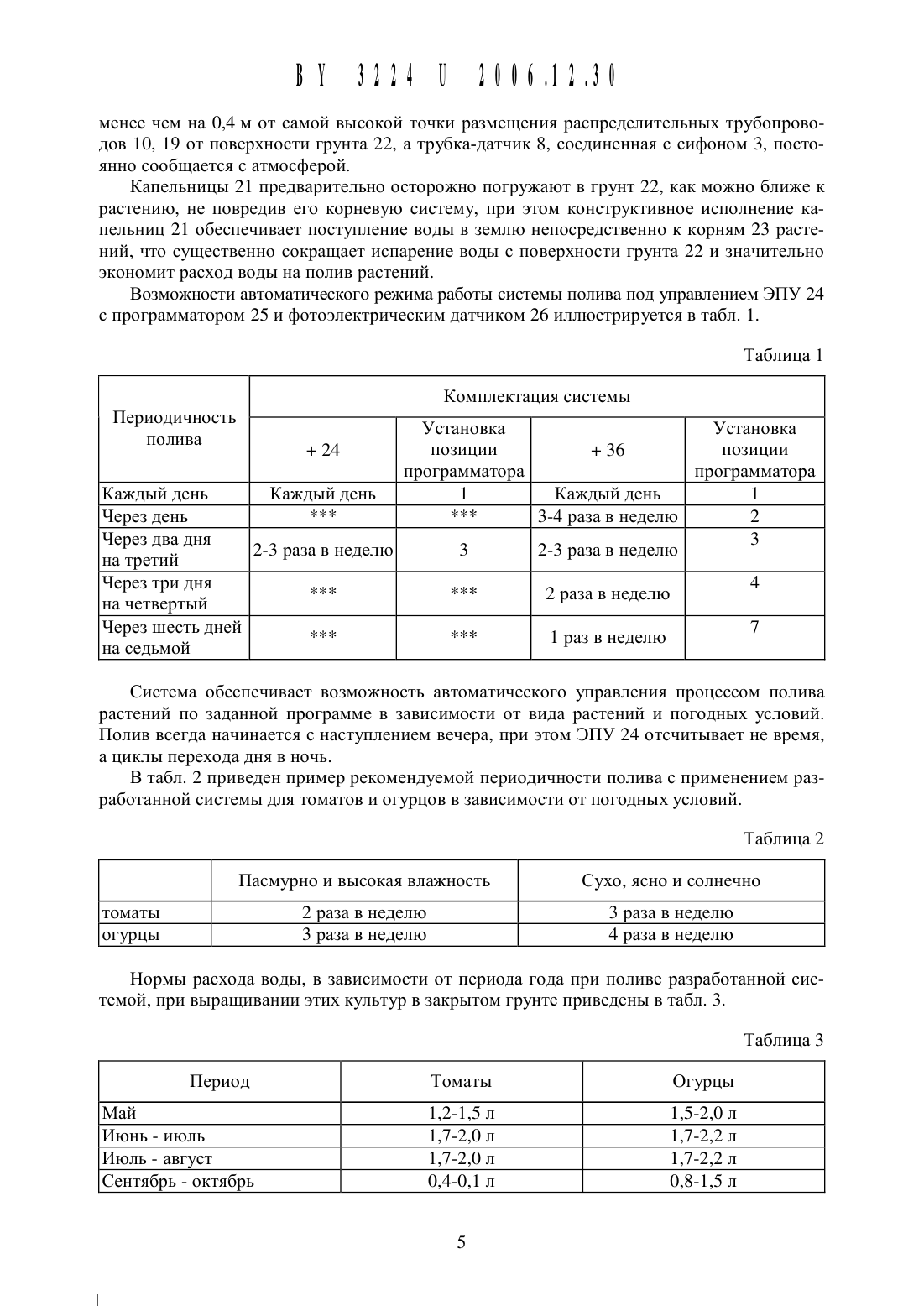

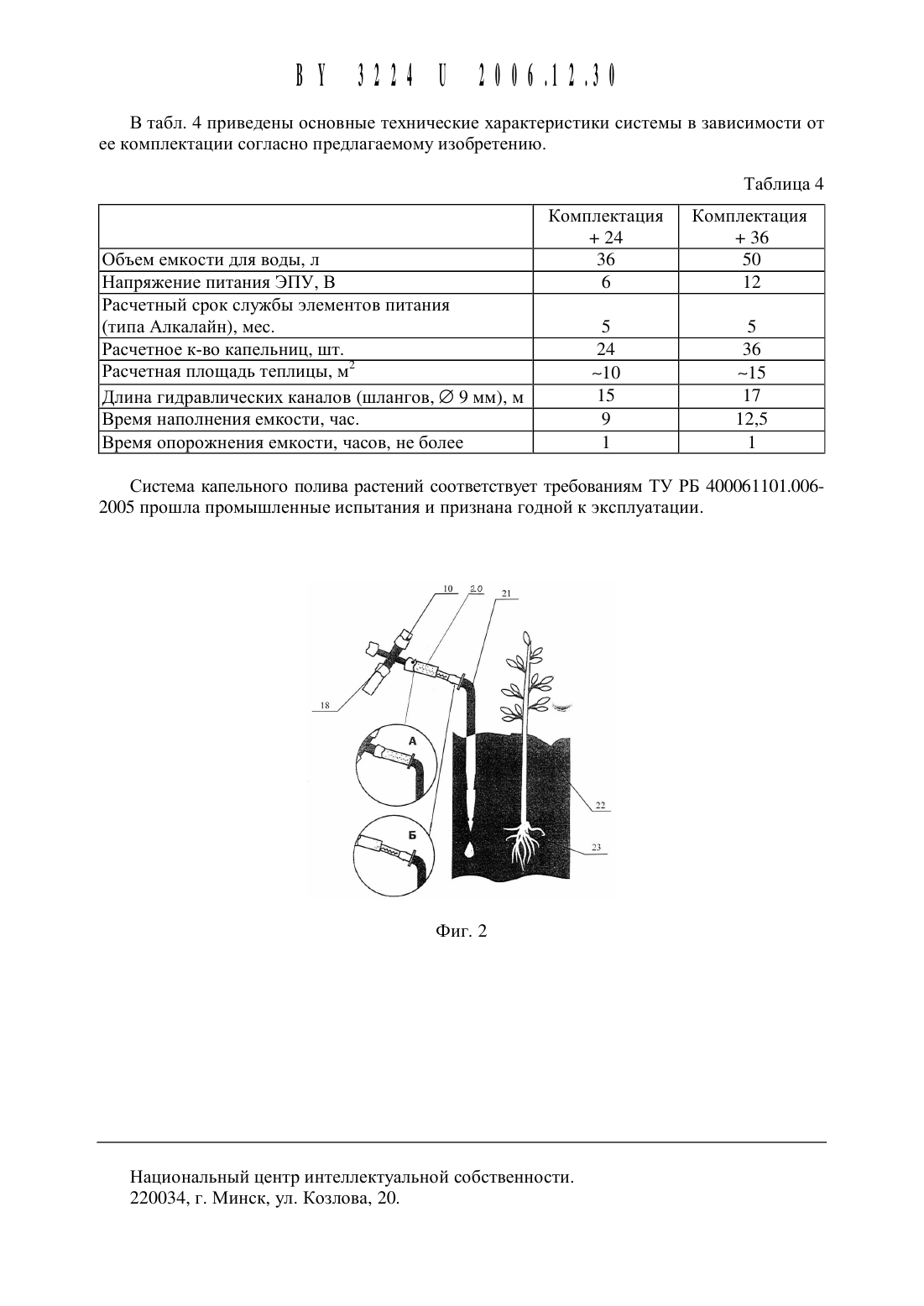

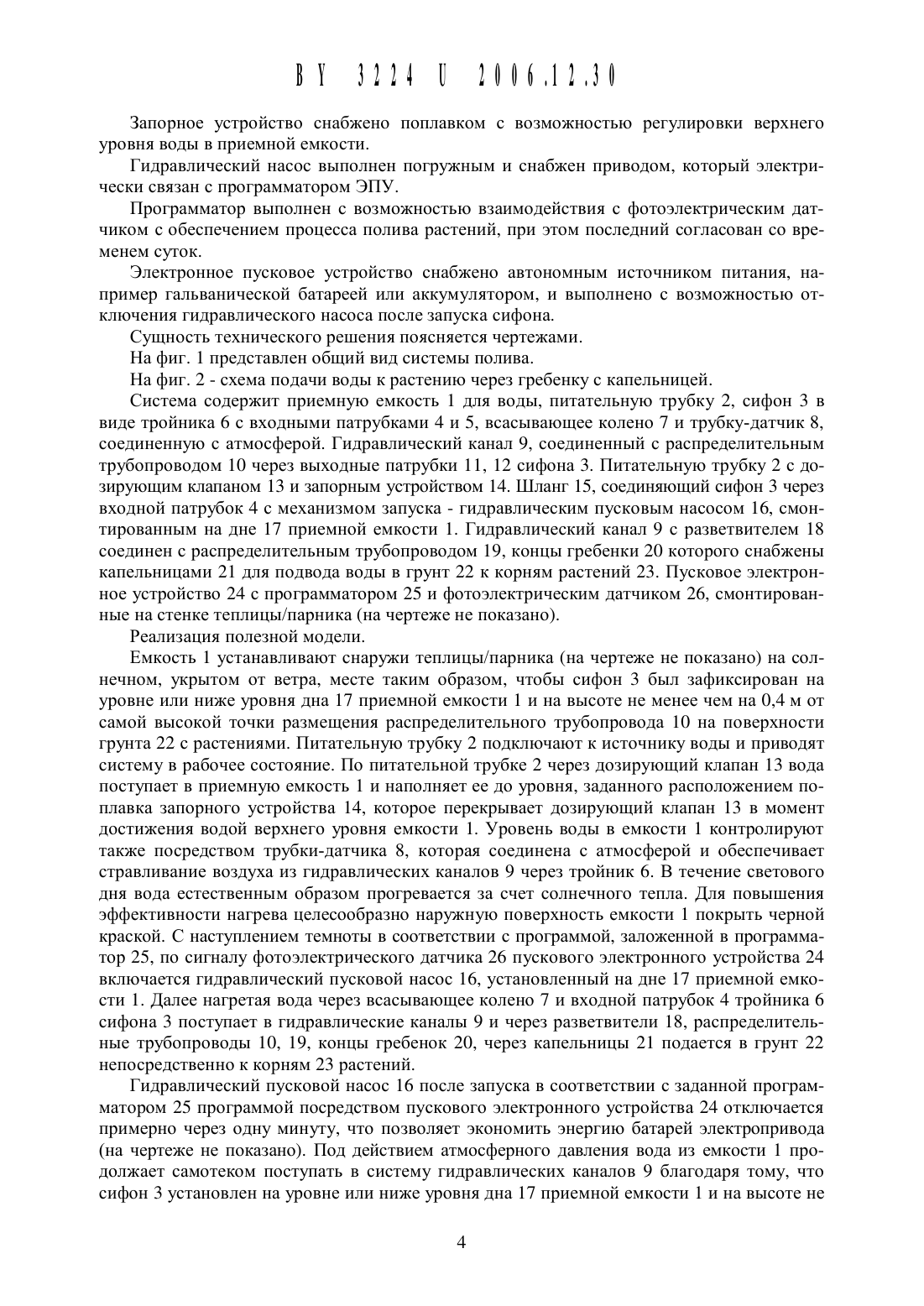

2. Система по п. 1, отличающаяся тем, что сифон установлен на уровне или ниже уровня дна приемной емкости для воды и на высоте не менее чем на 0,4 М от самой вь 1 сокой точки размещения распределительного трубопровода на поверхности грунта с растениями.3. Система по п. 1, отличающаяся тем, что запорное устройство снабжено поплавком с возможностью регулировки верхнего уровня воды в приемной емкости.4. Система по п. 1, отличающаяся тем, что гидравлический насос выполнен погружнь 1 м и снабжен приводом, который электрически связан с программатором ЭПУ.5. Система по п. 1, отличающаяся тем, что программатор выполнен с возможностью взаимодействия с фотоэлектрическим датчиком с обеспечением процесса полива растений, при этом последний согласован со временем суток.6. Система по п. 1, отличающаяся тем, что электронное пусковое устройство снабжено автономным источником питания, например гальванической батареей или аккумулятором, и выполнено с возможностью отключения гидравлического насоса после запуска сифона.1. Патент КН 2264704 С 2, МПК 7 А 016 27/00, (21) (22) 2004100534/12 01.07.2002 (30) 16.07.2001(п. 11) РЕ 01/09450, 20.03.2002(пп. 1-5, 8-10) РЕ 02/03432, 18.04.2002(пп. 6, 7) РК 02/04848 (43) 20.10.2004, (45) 27.11.2005 Бюл. Не 33, (54) Устройство для индивидуального полива растений, (72) (73) АМСЕЛЛЕМ Морис (РК).2. Патент КН 2255464 С 1, МПК 7 А 016 27/00, (21) (22) 2004113253/12, 28.04.2004, (45) 10.07.2005 Бюл. Не 19, (72) (73) Печерских С.Т.(КП), (54) Устройство для полива растении.3. Патент КН 2019625 С 1, МПК 5 Е 02 В 13/00, А 016 25/02, (21) (22) 4938484/15,22.05.91, (46) 15.09.94 Бюл. Не 17, (71) (73) ВНПО по орошению и сельхозводоснабжению Радуга, (72) Асцарян С.А., Носенко В.Ф. и др., (54) Устройство для полива (прототип).Полезная модель относится к оросительным системам и предназначена для организации автоматического полива сельскохозяйственных культур и растений преимущественно в теплицах, парниках и приусадебных участках.Известно устройство для индивидуального полива растений 1. Устройство содержит заполняемую водой бутыль и конус, соединенные между собой муфтой, которая обеспечивает их жесткую связь с возможностью вытекания воды из бутылки внутрь конуса. Стенки конуса выполнены полностью или частично из пористого материала. Муфта вь 1 полнена из пластмассы литьем под давлением и содержит три соосные части промежуточную, в виде диска с отверстием в центре, и двух цилиндров, размещенных с каждой стороны диска, причем Цилиндры имеют внутреннюю резьбу для ввинчивания бутыли.Недостатком такого устройства является невозможность автоматического регулирования процесса полива и использование только для индивидуального полива отдельного растения.Известно также устройство для автоматического полива растений заданными порциями 2. Устройство содержит герметичный резервуар с питающей жидкостью, в котором снизу установлена выходная трубка с гидрозатвором. Сверху резервуара установлена воздухопропускная трубка, один конец которой опущен в герметичный резервуар, а другой снабжен датчиком-регулятором влажности. Нижний конец трубки датчика-регулятора заполнен тонковолокнистым материалом и опущен в грунт емкости с растением. Под вь 1 ходной трубкой на горизонтальной оси вращения расположен опрокидывающийся ковшдозатор с магнитным фиксатором. Полив осуществляют в период, когда воздух через тонковолокнисть 1 й материал датчика-регулятора, воздухопропускную трубку поступает вгерметичный резервуар. Жидкость через выходную трубку сливается в ковщ-дозатор, после заполнения которого автоматически происходит его опрокидывание. Полив прекращается, когда грунт напитается влагой и воздух через тонковолокнистый материал не поступает в герметичный резервуар.Недостатком известного устройства является его ограниченная применимость - исключительно для комнатных растений.Наиболее близко по технической сущности к предлагаемой полезной модели устройство для полива согласно патенту З, которое и выбрано в качестве прототипа. Устройство содержит лоток, сифон и механизм запуска сифона. Механизм запуска сифона включает установленный Шарнирно на оси ковщ с противовесом, трубку-датчик и приемную емкость. Сифон всасывающим коленом сообщен с лотком, сливным коленом - с очагом полива. Приемная емкость монтируется на сливном колене сифона таким образом, чтобы верхний срез ее был ниже верхнего среза лотка, а гидравлический канал сообщался с полостью этого колена в точке, расположенной ниже конца всасывающего колена сифона. К сливному колену в точке, лежащей ниже места связи его с приемной емкостью, подсоединена трубка, конец которой связан атмосферой и располагается на уровне приемной емкости. Вода в лоток подается по питательной трубе, например, из водопровода. Перед запуском поливного устройства трубку-датчик предварительно заполняют водой. При работе устройства вода заполняет ковщ до определенного объема, при котором ковщ опрокидывается, затем отмеренный объем воды поступает в приемную емкость, а ковщ благодаря противовесу возвращается в исходное положение. Далее поток воды поступает по гидравлическому каналу в нижнюю часть сливного колена и сифон, увлекая за собой воздух из верхней части колена и, тем самым, заряжая сифон. Затем вода из лотка через сифон поступает в распределительный трубопровод для полива растений. После выработки всего объема воды из лотка сифон разряжается благодаря сообщению конца всась 1 вающего колена с атмосферой.Недостатком прототипа является недостаточно надежная в работе конструкция сифона, что приводит к сбоям в подаче воды к растениям, а также низкий уровень автоматизации устройства и, как следствие, сложность в эксплуатации системы полива в целом.Задачей полезной модели является устранение указанных недостатков и улучшение эксплуатационных характеристик системы полива растений.Техническим результатом является автоматизация процесса точечного полива растений с обеспечением периодического режима работы системы, согласованного с текущим временем суток и связанного с естественным суточным жизненным циклом растений.Поставленная задача рещена тем, что система полива растений, содержащая приемную емкость для воды, питательную трубку, сифон с механизмом запуска, всасывающим коленом и трубкой-датчиком, соединенной с атмосферой, гидравлический канал, сообщающийся с сифоном, и распределительный трубопровод для полива растений, согласно полезной модели, питательная трубка снабжена дозирующим клапаном с запорным устройством, а сифон выполнен в виде тройника с двумя входными патрубками и одним или двумя выходными патрубками, при этом один входной патрубок подсоединен посредством щланга к механизму запуска сифона, другой - к трубке-датчику, а выходной патрубок - к гидравлическому каналу, причем последний, посредством разветвителя, соединен с распределительным трубопроводом для полива растений, концы которого снабжены капельницами механизм запуска сифона содержит гидравлический насос, который установлен на дне приемной емкости и снабжен электронным пусковым устройством (ЭПУ) с программатором и фотоэлектрическим датчиком, при этом ЭПУ выполнено с возможностью автоматического управления процессом полива растений по заданной программе, согласованной с циклами перехода дня в ночь.Сифон установлен на уровне или ниже уровня дна приемной емкости для воды и на высоте не менее чем на 0,4 м от самой высокой точки размещения распределительного трубопровода на поверхности грунта с растениями.Запорное устройство снабжено поплавком с возможностью регулировки верхнего уровня воды в приемной емкости.Гидравлический насос выполнен погружным и снабжен приводом, который электрически связан с программатором ЭПУ.Программатор выполнен с возможностью взаимодействия с фотоэлектрическим датчиком с обеспечением процесса полива растений, при этом последний согласован со временем суток.Электронное пусковое устройство снабжено автономным источником питания, например гальванической батареей или аккумулятором, и выполнено с возможностью отключения гидравлического насоса после запуска сифона.Сущность технического решения поясняется чертежами.На фиг. 1 представлен общий вид системы полива.На фиг. 2 - схема подачи воды к растению через гребенку с капельницей.Система содержит приемную емкость 1 для воды, питательную трубку 2, сифон 3 в виде тройника 6 с входными патрубками 4 и 5, всасывающее колено 7 и трубку-датчик 8,соединенную с атмосферой. Гидравлический канал 9, соединенный с распределительным трубопроводом 10 через выходные патрубки 11, 12 сифона 3. Питательную трубку 2 с дозирующим клапаном 13 и запорным устройством 14. Шланг 15, соединяющий сифон 3 через входной патрубок 4 с механизмом запуска - гидравлическим пусковым насосом 16, смонтированным на дне 17 приемной емкости 1. Гидравлический канал 9 с разветвителем 18 соединен с распределительным трубопроводом 19, концы гребенки 20 которого снабжены капельницами 21 для подвода воды в грунт 22 к корням растений 23. Пусковое электронное устройство 24 с программатором 25 и фотоэлектрическим датчиком 26, смонтированные на стенке теплицы/парника (на чертеже не показано).Емкость 1 устанавливают снаружи теплицы/парника (на чертеже не показано) на солнечном, укрытом от ветра, месте таким образом, чтобы сифон 3 был зафиксирован на уровне или ниже уровня дна 17 приемной емкости 1 и на высоте не менее чем на 0,4 м от самой высокой точки размещения распределительного трубопровода 10 на поверхности грунта 22 с растениями. Питательную трубку 2 подключают к источнику воды и приводят систему в рабочее состояние. По питательной трубке 2 через дозирующий клапан 13 вода поступает в приемную емкость 1 и наполняет ее до уровня, заданного расположением поплавка запорного устройства 14, которое перекрывает дозирующий клапан 13 в момент достижения водой верхнего уровня емкости 1. Уровень воды в емкости 1 контролируют также посредством трубки-датчика 8, которая соединена с атмосферой и обеспечивает стравливание воздуха из гидравлических каналов 9 через тройник 6. В течение светового дня вода естественным образом прогревается за счет солнечного тепла. Для повыщения эффективности нагрева целесообразно наружную поверхность емкости 1 покрыть черной краской. С наступлением темноты в соответствии с программой, заложенной в программатор 25, по сигналу фотоэлектрического датчика 26 пускового электронного устройства 24 включается гидравлический пусковой насос 16, установленный на дне 17 приемной емкости 1. Далее нагретая вода через всасывающее колено 7 и входной патрубок 4 тройника 6 сифона 3 поступает в гидравлические каналы 9 и через разветвители 18, распределительные трубопроводы 10, 19, концы гребенок 20, через капельницы 21 подается в грунт 22 непосредственно к корням 23 растений.Гидравлический пусковой насос 16 после запуска в соответствии с заданной программатором 25 программой посредством пускового электронного устройства 24 отключается примерно через одну минуту, что позволяет экономить энергию батарей электропривода(на чертеже не показано). Под действием атмосферного давления вода из емкости 1 продолжает самотеком поступать в систему гидравлических каналов 9 благодаря тому, что сифон 3 установлен на уровне или ниже уровня дна 17 приемной емкости 1 и на высоте неменее чем на 0,4 М от самой высокой точки размещения распределительных трубопроводов 10, 19 от поверхности грунта 22, а трубка-датчик 8, соединенная с сифоном 3, постоянно сообщается с атмосферой.Капельницы 21 предварительно осторожно погружают в грунт 22, как можно ближе К растению, не повредив его корневую систему, при этом конструктивное исполнение капельниц 21 обеспечивает поступление воды в землю непосредственно К корням 23 растений, что существенно сокращает испарение воды с поверхности грунта 22 и значительно экономит расход воды на полив растений.Возможности автоматического режима работы системы полива под управлением ЭПУ 24 с программатором 25 и фотоэлектрическим датчиком 26 иллюстрируется в табл. 1.Таблица 1 П ериодичность Установка Установка полива 24 позиции 36 позиции программатора программатораКаждый день Каждый день 1 Каждый деньсрез ДБ ДНЯ 2-3 раза в неделю 3 2-3 раза в неделю на третии Через три дня д, М, 4Че ез шесть ней 7 р д 1 раз в неделю на седьмоиСистема обеспечивает возможность автоматического управления процессом полива растений по заданной программе в зависимости от вида растений и погодных условий. Полив всегда начинается с наступлением вечера, при этом ЭПУ 24 отсчитывает не время,а Циклы перехода дня в ночь.В табл. 2 приведен пример рекомендуемой периодичности полива с применением разработанной системы для томатов и огурцов в зависимости от погодных условий.НОРМЫ расхода ВОДЫ, В зависимости ОТ периода года ПрИ ПОЛИВС разработанной СИСТСМОЙ, ПрИ выращивании ЭТИХ КУЛЬТУР В закрытом ГрУНТС ПрИВСДСНЫ В табл.Таблица 3 Период Томаты Огурцы Май 1,2-1,5 л 1,5-2,0 л Июнь - июль 1,7-2,О л 1,7-2,2 л
