Ручное устройство для формирования борозд

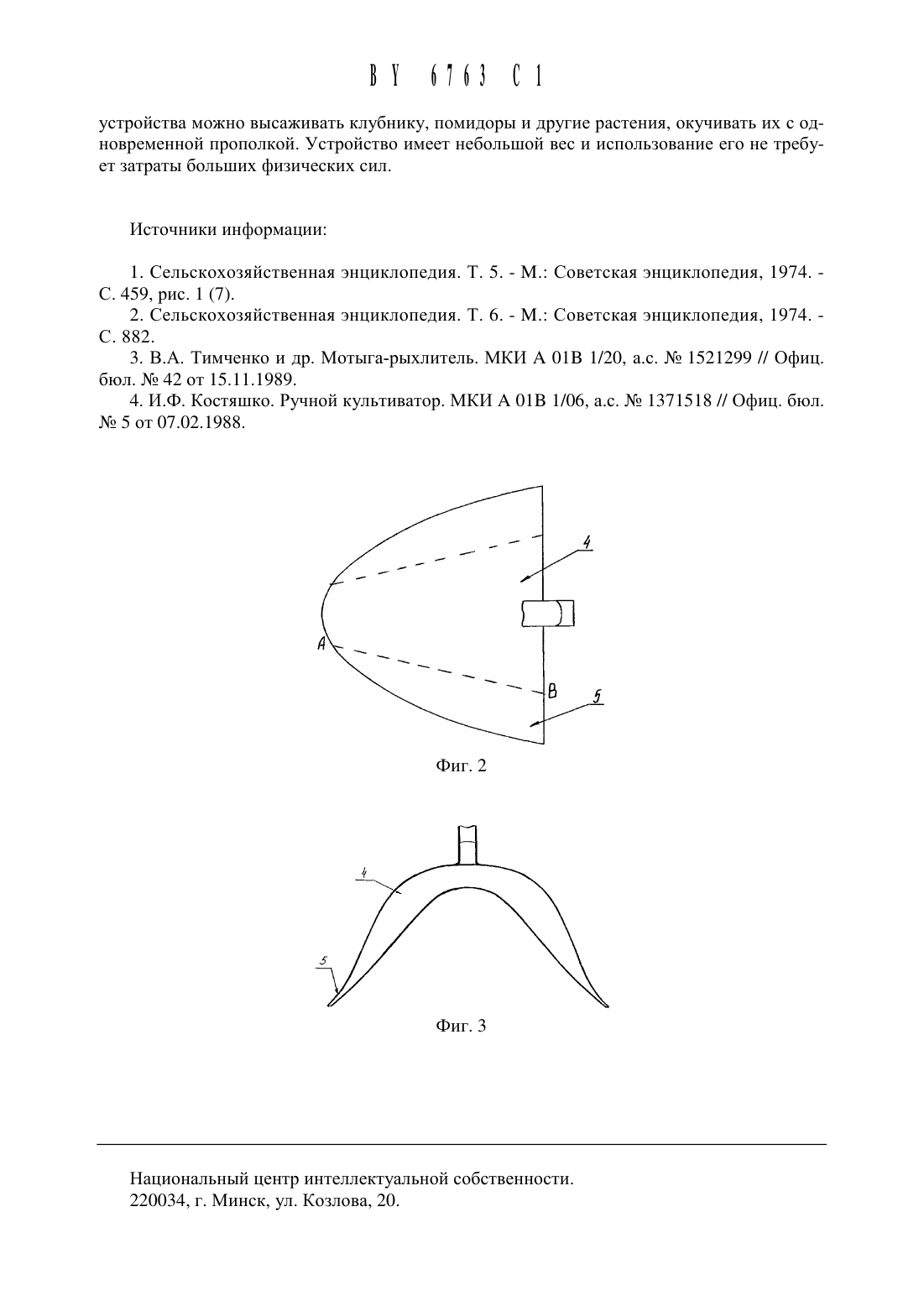

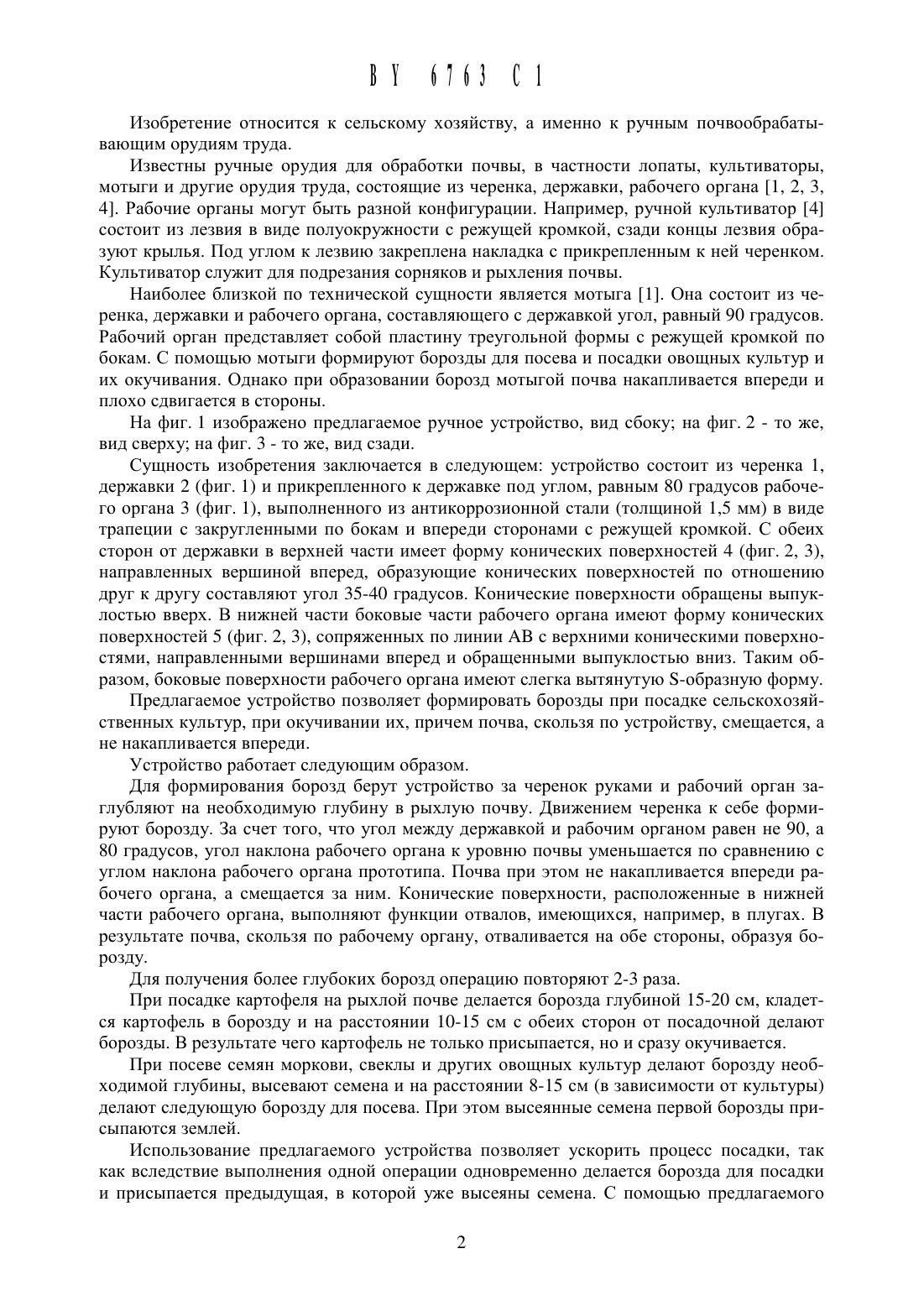

НАЦИОНАЛЬНЫЙ Цвнтг ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) РУЧНОЕ УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ БОРОЗД(71) Заявитель Горощик Михаил Петрович (ВУ)(72) Автор Горощик Михаил Петрович(73) Патентообладатель Горощик Михаил Петрович (ВУ)Ручное устройство для формирования борозд, содержащее черенок, державку и рабочий орган, отличающееся тем, что рабочий орган выполнен в виде трапеции с закругленными по бокам и впереди сторонами с режущей кромкой, составляет с державкой угол 80 и с обеих сторон от державки в верхней части имеет форму конических поверхностей, направленных верщинами вперед и обращенных выпуклостью вверх, при этом образующие конических поверхностей по отнощению друг К другу составляют угол 35- 40, а в нижней части имеет форму конических поверхностей, сопряженных с верхними коническими поверхностями, направленными верщинами вперед и обращенными выпуклостью вниз.Известны ручные орудия для обработки почвы, в частности лопаты, культиваторы,мотыги и другие орудия труда, состоящие из черенка, державки, рабочего органа 1, 2, 3,4. Рабочие органы могут быть разной конфигурации. Например, ручной культиватор 4 состоит из лезвия в виде полуокружности с режущей кромкой, сзади концы лезвия образуют крылья. Под углом к лезвию закреплена накладка с прикрепленным к ней черенком. Культиватор служит для подрезания сорняков и рыхления почвы.Наиболее близкой по технической сущности является мотыга 1. Она состоит из черенка, державки и рабочего органа, составляющего с державкой угол, равный 90 градусов. Рабочий орган представляет собой пластину треугольной формы с режущей кромкой по бокам. С помощью мотыги формируют борозды для посева и посадки овощных культур и их окучивания. Однако при образовании борозд мотыгой почва накапливается впереди и плохо сдвигается в стороны.На фиг. 1 изображено предлагаемое ручное устройство, вид сбоку на фиг. 2 - то же,вид сверху на фиг. 3 - то же, вид сзади.Сущность изобретения заключается в следующем устройство состоит из черенка 1,державки 2 (фиг. 1) и прикрепленного к державке под углом, равным 80 градусов рабочего органа 3 (фиг. 1), выполненного из антикоррозионной стали (толщиной 1,5 мм) в виде трапеции с закругленными по бокам и впереди сторонами с режущей кромкой. С обеих сторон от державки в верхней части имеет форму конических поверхностей 4 (фиг. 2, 3),направленных верщиной вперед, образующие конических поверхностей по отнощению друг к другу составляют угол 35-40 градусов. Конические поверхности обращены вь 1 пуклостью вверх. В нижней части боковые части рабочего органа имеют форму конических поверхностей 5 (фиг. 2, 3), сопряженных по линии АВ с верхними коническими поверхностями, направленными верщинами вперед и обращенными выпуклостью вниз. Таким образом, боковые поверхности рабочего органа имеют слегка вытянутую 5-образную форму.Предлагаемое устройство позволяет формировать борозды при посадке сельскохозяйственных культур, при окучивании их, причем почва, скользя по устройству, смещается, а не накапливается впереди.Устройство работает следующим образом.Для формирования борозд берут устройство за черенок руками и рабочий орган заглубляют на необходимую глубину в рыхлую почву. Движением черенка к себе формируют борозду. За счет того, что угол между державкой и рабочим органом равен не 90, а 80 градусов, угол наклона рабочего органа к уровню почвы уменьщается по сравнению с углом наклона рабочего органа прототипа. Почва при этом не накапливается впереди рабочего органа, а смещается за ним. Конические поверхности, расположенные в нижней части рабочего органа, выполняют функции отвалов, имеющихся, например, в плугах. В результате почва, скользя по рабочему органу, отваливается на обе стороны, образуя борозду.Для получения более глубоких борозд операцию повторяют 2-3 раза.При посадке картофеля на рыхлой почве делается борозда глубиной 15-20 см, кладется картофель в борозду и на расстоянии 10-15 см с обеих сторон от посадочной делают борозды. В результате чего картофель не только присыпается, но и сразу окучивается.При посеве семян моркови, свеклы и других овощных культур делают борозду необходимой глубины, высевают семена и на расстоянии 8-15 см (в зависимости от культуры) делают следующую борозду для посева. При этом высеянные семена первой борозды прись 1 паются землей.Использование предлагаемого устройства позволяет ускорить процесс посадки, так как вследствие выполнения одной операции одновременно делается борозда для посадки и присыпается предыдущая, в которой уже высеяны семена. С помощью предлагаемогоустройства можно высаживать клубнику, помидоры И Другие растения, окучивать их с одновременной прополкой. Устройство имеет небольшой вес и использование его не требует затрать 1 больших физических сил.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
