Устройство для управления процессом доения коров

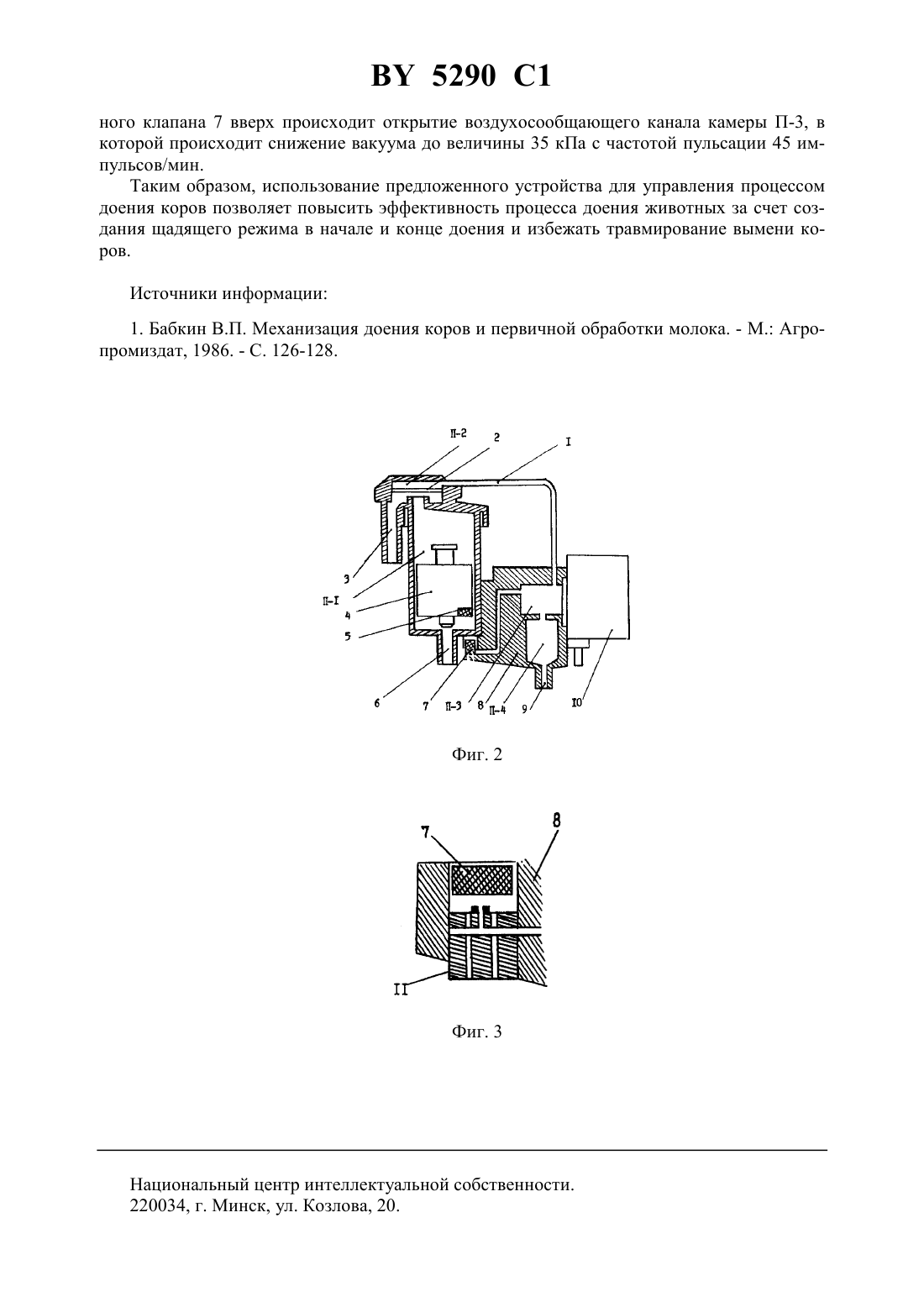

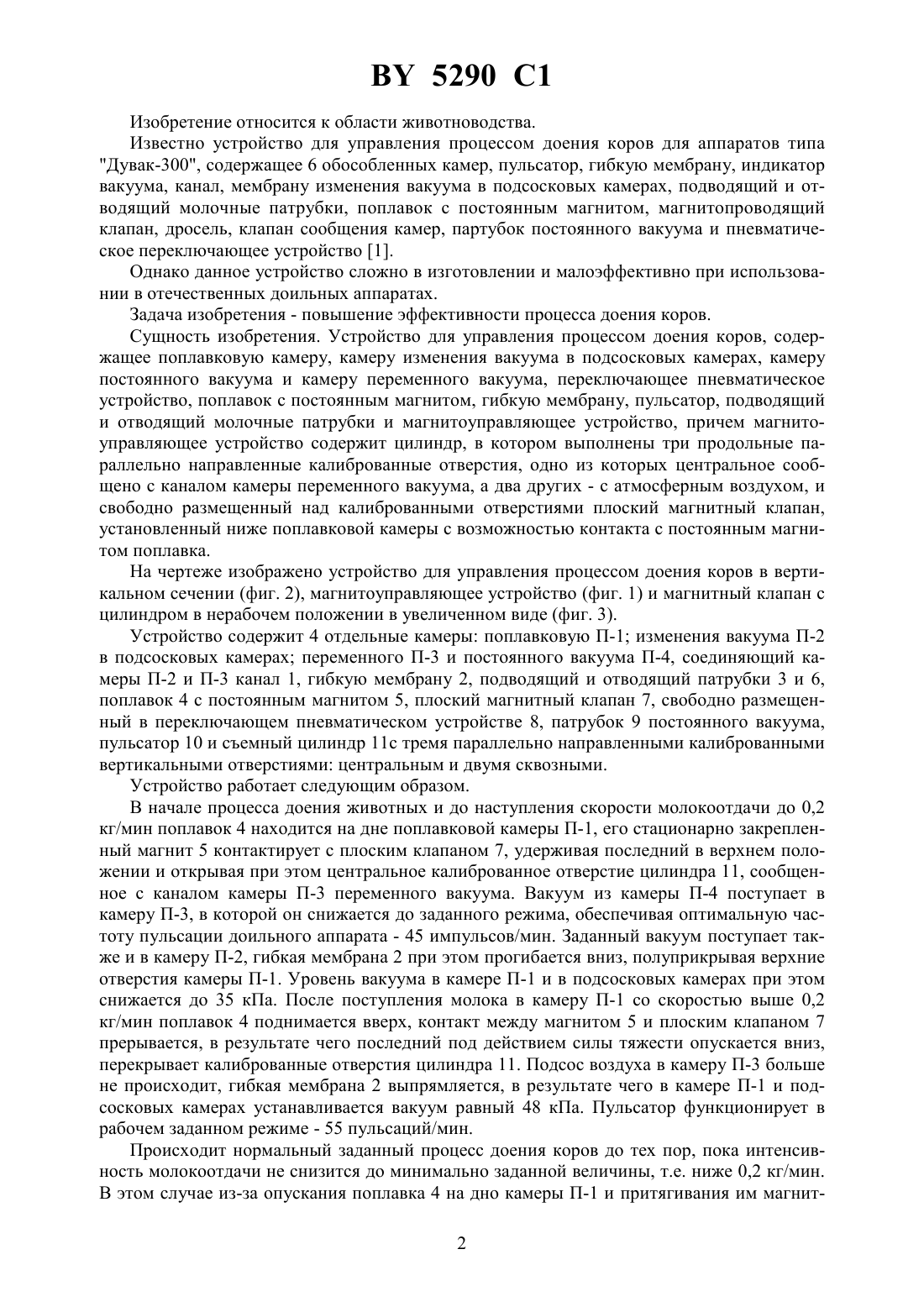

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПРОЦЕССОМ ДОЕНИЯ КОРОВ(71) Заявитель Открытое акционерное общество Гомельагрокомплект(72) Авторы Астапенко Игорь Васильевич Борисенко Олег Алексеевич Барановский Михаил Васильевич Курак Александр Степанович(73) Патентообладатель Открытое акционерное общество Гомельагрокомплект(57) Устройство для управления процессом доения коров, содержащее поплавковую камеру,камеру изменения вакуума в подсосковых камерах, камеру постоянного вакуума и камеру переменного вакуума, переключающее пневматическое устройство, поплавок с постоянным магнитом, гибкую мембрану, пульсатор, подводящий и отводящий молочные патрубки и магнитоуправляющее устройство, отличающееся тем, что магнитоуправляющее устройство содержит цилиндр, в котором выполнены три продольные параллельно направленные калиброванные отверстия, одно из которых центральное сообщено с каналом камеры переменного вакуума, а два других - с атмосферным воздухом, и свободно размещенный над калиброванными отверстиями плоский магнитный клапан, установленный ниже поплавковой камеры с возможностью контакта с постоянным магнитом поплавка.(56) Бабкин В.П. Механизация доения коров и первичной обработки молока. - М. Агропромиздат, 1986. - С. 126-128.2092037 1, 1997.4395972 , 1983. 5290 1 Изобретение относится к области животноводства. Известно устройство для управления процессом доения коров для аппаратов типа Дувак-300, содержащее 6 обособленных камер, пульсатор, гибкую мембрану, индикатор вакуума, канал, мембрану изменения вакуума в подсосковых камерах, подводящий и отводящий молочные патрубки, поплавок с постоянным магнитом, магнитопроводящий клапан, дросель, клапан сообщения камер, партубок постоянного вакуума и пневматическое переключающее устройство 1. Однако данное устройство сложно в изготовлении и малоэффективно при использовании в отечественных доильных аппаратах. Задача изобретения - повышение эффективности процесса доения коров. Сущность изобретения. Устройство для управления процессом доения коров, содержащее поплавковую камеру, камеру изменения вакуума в подсосковых камерах, камеру постоянного вакуума и камеру переменного вакуума, переключающее пневматическое устройство, поплавок с постоянным магнитом, гибкую мембрану, пульсатор, подводящий и отводящий молочные патрубки и магнитоуправляющее устройство, причем магнитоуправляющее устройство содержит цилиндр, в котором выполнены три продольные параллельно направленные калиброванные отверстия, одно из которых центральное сообщено с каналом камеры переменного вакуума, а два других - с атмосферным воздухом, и свободно размещенный над калиброванными отверстиями плоский магнитный клапан,установленный ниже поплавковой камеры с возможностью контакта с постоянным магнитом поплавка. На чертеже изображено устройство для управления процессом доения коров в вертикальном сечении (фиг. 2), магнитоуправляющее устройство (фиг. 1) и магнитный клапан с цилиндром в нерабочем положении в увеличенном виде (фиг. 3). Устройство содержит 4 отдельные камеры поплавковую П-1 изменения вакуума П-2 в подсосковых камерах переменного П-3 и постоянного вакуума П-4, соединяющий камеры П-2 и П-3 канал 1, гибкую мембрану 2, подводящий и отводящий патрубки 3 и 6,поплавок 4 с постоянным магнитом 5, плоский магнитный клапан 7, свободно размещенный в переключающем пневматическом устройстве 8, патрубок 9 постоянного вакуума,пульсатор 10 и съемный цилиндр 11 с тремя параллельно направленными калиброванными вертикальными отверстиями центральным и двумя сквозными. Устройство работает следующим образом. В начале процесса доения животных и до наступления скорости молокоотдачи до 0,2 кг/мин поплавок 4 находится на дне поплавковой камеры П-1, его стационарно закрепленный магнит 5 контактирует с плоским клапаном 7, удерживая последний в верхнем положении и открывая при этом центральное калиброванное отверстие цилиндра 11, сообщенное с каналом камеры П-3 переменного вакуума. Вакуум из камеры П-4 поступает в камеру П-3, в которой он снижается до заданного режима, обеспечивая оптимальную частоту пульсации доильного аппарата - 45 импульсов/мин. Заданный вакуум поступает также и в камеру П-2, гибкая мембрана 2 при этом прогибается вниз, полуприкрывая верхние отверстия камеры П-1. Уровень вакуума в камере П-1 и в подсосковых камерах при этом снижается до 35 кПа. После поступления молока в камеру П-1 со скоростью выше 0,2 кг/мин поплавок 4 поднимается вверх, контакт между магнитом 5 и плоским клапаном 7 прерывается, в результате чего последний под действием силы тяжести опускается вниз,перекрывает калиброванные отверстия цилиндра 11. Подсос воздуха в камеру П-3 больше не происходит, гибкая мембрана 2 выпрямляется, в результате чего в камере П-1 и подсосковых камерах устанавливается вакуум равный 48 кПа. Пульсатор функционирует в рабочем заданном режиме - 55 пульсаций/мин. Происходит нормальный заданный процесс доения коров до тех пор, пока интенсивность молокоотдачи не снизится до минимально заданной величины, т.е. ниже 0,2 кг/мин. В этом случае из-за опускания поплавка 4 на дно камеры П-1 и притягивания им магнит 2 5290 1 ного клапана 7 вверх происходит открытие воздухосообщающего канала камеры П-3, в которой происходит снижение вакуума до величины 35 кПа с частотой пульсации 45 импульсов/мин. Таким образом, использование предложенного устройства для управления процессом доения коров позволяет повысить эффективность процесса доения животных за счет создания щадящего режима в начале и конце доения и избежать травмирование вымени коров. Источники информации 1. Бабкин В.П. Механизация доения коров и первичной обработки молока. - М. Агропромиздат, 1986. - С. 126-128. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
