Устройство для замены режущих пластин резца

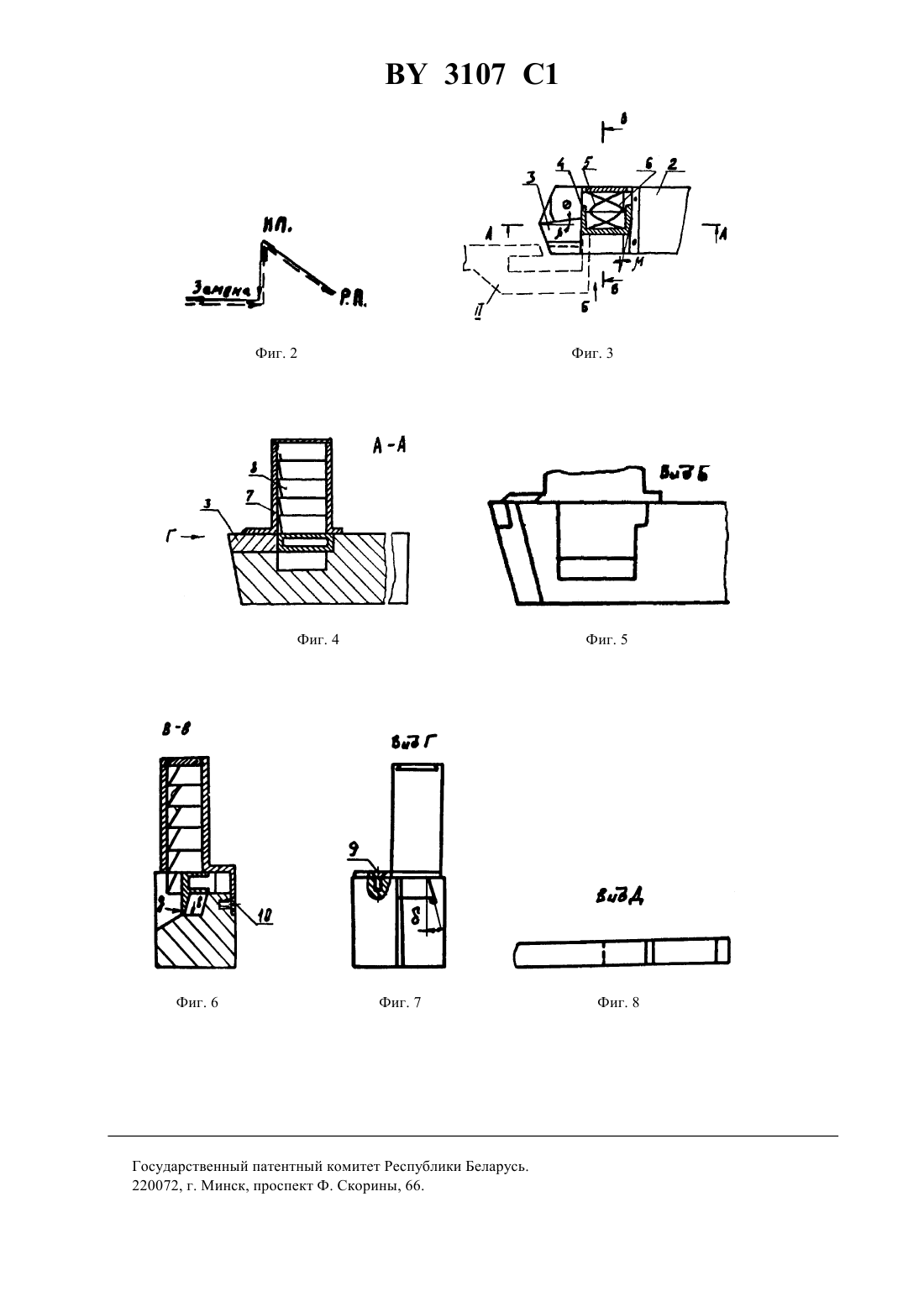

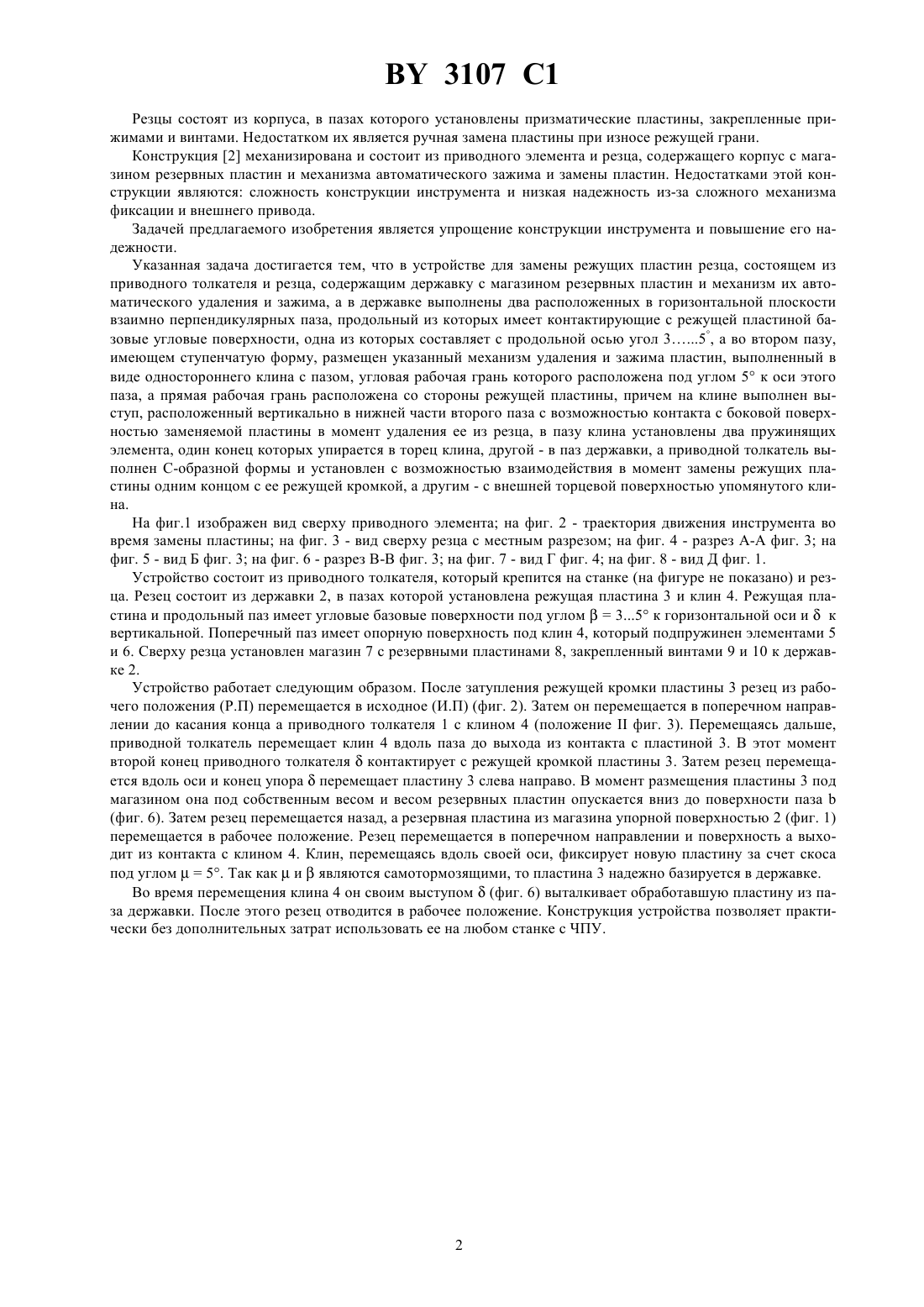

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ЗАМЕНЫ РЕЖУЩИХ ПЛАСТИН РЕЗЦА(71) Заявитель Гомельский завод пусковых двигателей(73) Патентообладатель Гомельский завод пусковых двигателей(57) Устройство для замены режущих пластин резца, включающее приводной толкатель и резец, содержащий державку с магазином резервных пластин и механизм их автоматического удаления и зажима, отличающееся тем, что в державке выполнены два расположенных в горизонтальной плоскости взаимно перпендикулярных паза, продольный из которых имеет контактирующие с режущей пластиной базовые угловые поверхности, одна из которых составляет с продольной осью угол 35, а во втором пазу, имеющем ступенчатую форму, размешен указанный механизм удаления и зажима пластин, выполненный в виде одностороннего клина с пазом, угловая рабочая грань которого расположена под углом 5 к оси этого паза, а прямая рабочая грань расположена со стороны режущей пластины, причем на клине выполнен выступ, расположенный вертикально в нижней части второго паза с возможностью контакта с боковой поверхностью заменяемой пластины в момент удаления ее из резца, в пазу клина установлены два пружинящих элементы, один конец которых упирается в торец клина, другой - в паз державки, а приводной толкатель выполнен С-образной формы и установлен с возможностью взаимодействия в момент замены режущей пластины одним концом с ее режущей кромкой, а другим - с внешней торцевой поверхностью упомянутого клина.(56) 1. Фадюшин И.Л. и др. Инструмент для станков с ЧПУ, многоцелевых станков и ГПС. - М Машиностроение, 1990. - С. 71. 2. , 1 389 974, МПК В 23 В 27/16, 1975. Фиг. 1 Изобретение относится к обработке металлов резанием и может быть использовано в конструкциях инструмента для автоматизированного производства. Известны конструкции резцов с призматическими пластинами 1. 3107 1 Резцы состоят из корпуса, в пазах которого установлены призматические пластины, закрепленные прижимами и винтами. Недостатком их является ручная замена пластины при износе режущей грани. Конструкция 2 механизирована и состоит из приводного элемента и резца, содержащего корпус с магазином резервных пластин и механизма автоматического зажима и замены пластин. Недостатками этой конструкции являются сложность конструкции инструмента и низкая надежность из-за сложного механизма фиксации и внешнего привода. Задачей предлагаемого изобретения является упрощение конструкции инструмента и повышение его надежности. Указанная задача достигается тем, что в устройстве для замены режущих пластин резца, состоящем из приводного толкателя и резца, содержащим державку с магазином резервных пластин и механизм их автоматического удаления и зажима, а в державке выполнены два расположенных в горизонтальной плоскости взаимно перпендикулярных паза, продольный из которых имеет контактирующие с режущей пластиной базовые угловые поверхности, одна из которых составляет с продольной осью угол 35, а во втором пазу,имеющем ступенчатую форму, размещен указанный механизм удаления и зажима пластин, выполненный в виде одностороннего клина с пазом, угловая рабочая грань которого расположена под углом 5 к оси этого паза, а прямая рабочая грань расположена со стороны режущей пластины, причем на клине выполнен выступ, расположенный вертикально в нижней части второго паза с возможностью контакта с боковой поверхностью заменяемой пластины в момент удаления ее из резца, в пазу клина установлены два пружинящих элемента, один конец которых упирается в торец клина, другой - в паз державки, а приводной толкатель выполнен С-образной формы и установлен с возможностью взаимодействия в момент замены режущих пластины одним концом с ее режущей кромкой, а другим - с внешней торцевой поверхностью упомянутого клина. На фиг.1 изображен вид сверху приводного элемента на фиг. 2 - траектория движения инструмента во время замены пластины на фиг. 3 - вид сверху резца с местным разрезом на фиг. 4 - разрез А-А фиг. 3 на фиг. 5 - вид Б фиг. 3 на фиг. 6 - разрез В-В фиг. 3 на фиг. 7 - вид Г фиг. 4 на фиг. 8 - вид Д фиг. 1. Устройство состоит из приводного толкателя, который крепится на станке (на фигуре не показано) и резца. Резец состоит из державки 2, в пазах которой установлена режущая пластина 3 и клин 4. Режущая пластина и продольный паз имеет угловые базовые поверхности под углом 35 к горизонтальной оси ик вертикальной. Поперечный паз имеет опорную поверхность под клин 4, который подпружинен элементами 5 и 6. Сверху резца установлен магазин 7 с резервными пластинами 8, закрепленный винтами 9 и 10 к державке 2. Устройство работает следующим образом. После затупления режущей кромки пластины 3 резец из рабочего положения (Р.П) перемещается в исходное (И.П) (фиг. 2). Затем он перемещается в поперечном направлении до касания конца а приводного толкателя 1 с клином 4 (положениефиг. 3). Перемещаясь дальше,приводной толкатель перемещает клин 4 вдоль паза до выхода из контакта с пластиной 3. В этот момент второй конец приводного толкателяконтактирует с режущей кромкой пластины 3. Затем резец перемещается вдоль оси и конец упораперемещает пластину 3 слева направо. В момент размещения пластины 3 под магазином она под собственным весом и весом резервных пластин опускается вниз до поверхности паза(фиг. 6). Затем резец перемещается назад, а резервная пластина из магазина упорной поверхностью 2 (фиг. 1) перемещается в рабочее положение. Резец перемещается в поперечном направлении и поверхность а выходит из контакта с клином 4. Клин, перемещаясь вдоль своей оси, фиксирует новую пластину за счет скоса под углом 5. Так какиявляются самотормозящими, то пластина 3 надежно базируется в державке. Во время перемещения клина 4 он своим выступом(фиг. 6) выталкивает обработавшую пластину из паза державки. После этого резец отводится в рабочее положение. Конструкция устройства позволяет практически без дополнительных затрат использовать ее на любом станке с ЧПУ. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
