Намоточно-размоточное устройство
Текст

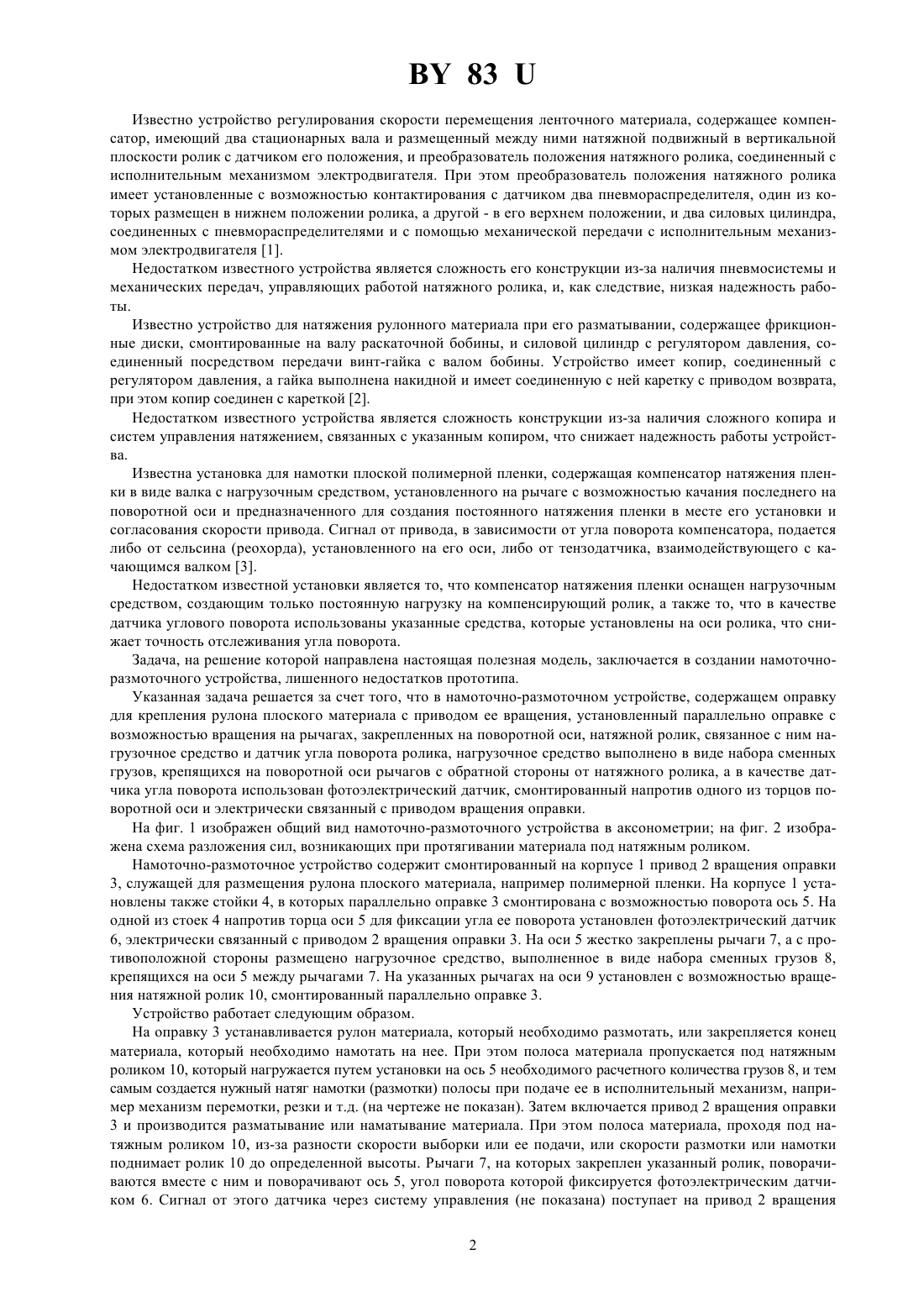

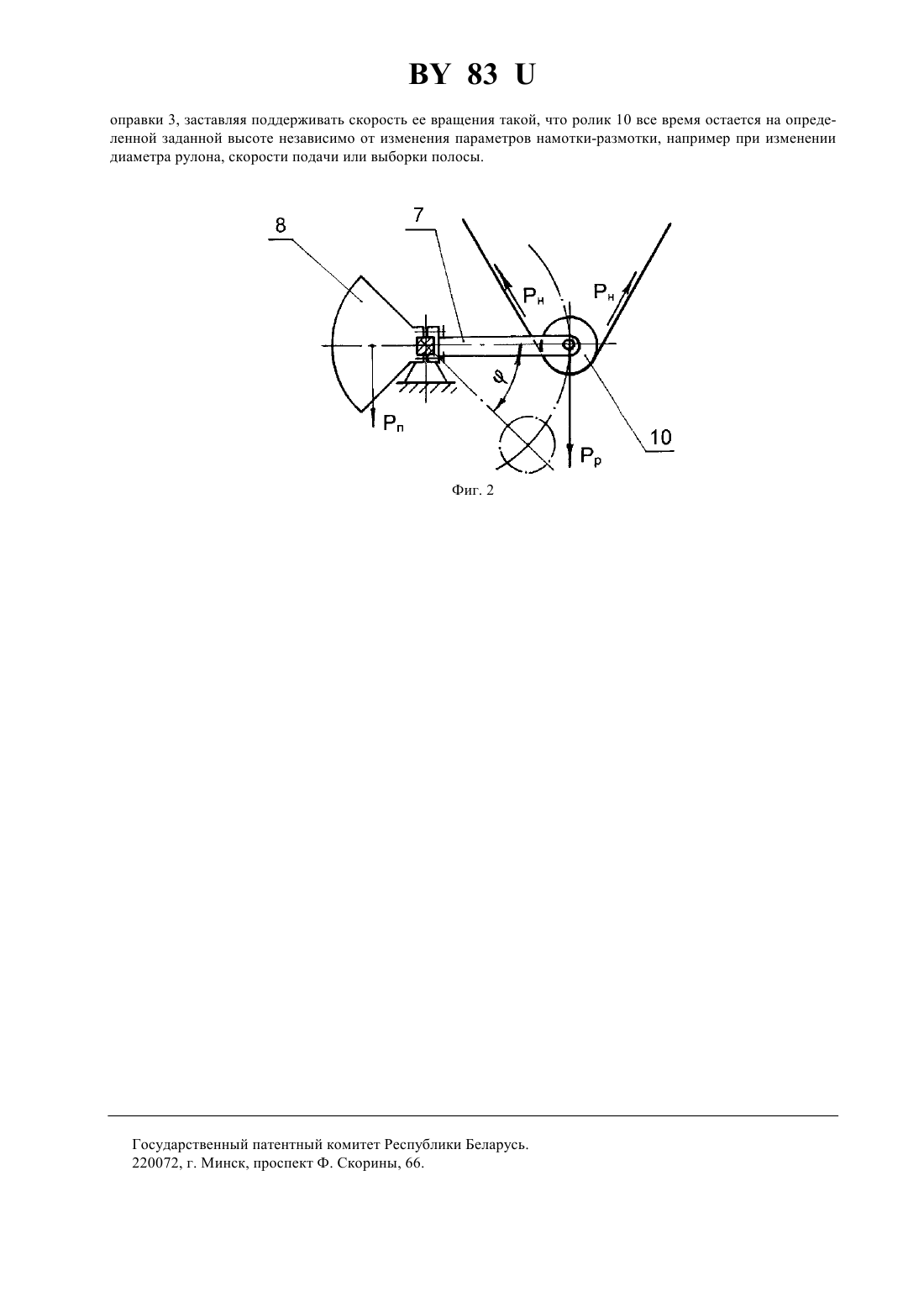

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Намоточно-размоточное устройство, содержащее оправку для крепления рулона плоского материала с приводом ее вращения, установленный параллельно оправке с возможностью вращения на рычагах, закрепленных на поворотной оси, натяжной ролик, связанное с ним нагрузочное средство и датчик угла поворота ролика, отличающееся тем, что нагрузочное средство выполнено в виде набора сменных грузов, крепящихся на поворотной оси рычагов с обратной стороны от натяжного ролика, а в качестве датчика угла поворота использован фотоэлектрический датчик, смонтированный напротив одного из торцов поворотной оси и электрически связанный с приводом вращения оправки. Полезная модель относится к устройствам для намотки или размотки рулонного материала для последующего осуществления с ним различных технологических операций, таких, как резка на продольные полосы, прокатка - нанесение покрытий, пропитка и другие, и может найти применение в различных отраслях промышленности для намотки - размотки бумаги, картона, полимерной пленки, искусственной кожи, металла и др. Из уровня техники известно, что для намотки материала в рулоны или размотки из рулона получили широкое распространение приводные оправки и барабаны с различными механизмами для натяжения материала. 83 Известно устройство регулирования скорости перемещения ленточного материала, содержащее компенсатор, имеющий два стационарных вала и размещенный между ними натяжной подвижный в вертикальной плоскости ролик с датчиком его положения, и преобразователь положения натяжного ролика, соединенный с исполнительным механизмом электродвигателя. При этом преобразователь положения натяжного ролика имеет установленные с возможностью контактирования с датчиком два пневмораспределителя, один из которых размещен в нижнем положении ролика, а другой - в его верхнем положении, и два силовых цилиндра,соединенных с пневмораспределителями и с помощью механической передачи с исполнительным механизмом электродвигателя 1. Недостатком известного устройства является сложность его конструкции из-за наличия пневмосистемы и механических передач, управляющих работой натяжного ролика, и, как следствие, низкая надежность работы. Известно устройство для натяжения рулонного материала при его разматывании, содержащее фрикционные диски, смонтированные на валу раскаточной бобины, и силовой цилиндр с регулятором давления, соединенный посредством передачи винт-гайка с валом бобины. Устройство имеет копир, соединенный с регулятором давления, а гайка выполнена накидной и имеет соединенную с ней каретку с приводом возврата,при этом копир соединен с кареткой 2. Недостатком известного устройства является сложность конструкции из-за наличия сложного копира и систем управления натяжением, связанных с указанным копиром, что снижает надежность работы устройства. Известна установка для намотки плоской полимерной пленки, содержащая компенсатор натяжения пленки в виде валка с нагрузочным средством, установленного на рычаге с возможностью качания последнего на поворотной оси и предназначенного для создания постоянного натяжения пленки в месте его установки и согласования скорости привода. Сигнал от привода, в зависимости от угла поворота компенсатора, подается либо от сельсина (реохорда), установленного на его оси, либо от тензодатчика, взаимодействующего с качающимся валком 3. Недостатком известной установки является то, что компенсатор натяжения пленки оснащен нагрузочным средством, создающим только постоянную нагрузку на компенсирующий ролик, а также то, что в качестве датчика углового поворота использованы указанные средства, которые установлены на оси ролика, что снижает точность отслеживания угла поворота. Задача, на решение которой направлена настоящая полезная модель, заключается в создании намоточноразмоточного устройства, лишенного недостатков прототипа. Указанная задача решается за счет того, что в намоточно-размоточном устройстве, содержащем оправку для крепления рулона плоского материала с приводом ее вращения, установленный параллельно оправке с возможностью вращения на рычагах, закрепленных на поворотной оси, натяжной ролик, связанное с ним нагрузочное средство и датчик угла поворота ролика, нагрузочное средство выполнено в виде набора сменных грузов, крепящихся на поворотной оси рычагов с обратной стороны от натяжного ролика, а в качестве датчика угла поворота использован фотоэлектрический датчик, смонтированный напротив одного из торцов поворотнойоси и электрически связанный с приводом вращения оправки. На фиг. 1 изображен общий вид намоточно-размоточного устройства в аксонометрии на фиг. 2 изображена схема разложения сил, возникающих при протягивании материала под натяжным роликом. Намоточно-размоточное устройство содержит смонтированный на корпусе 1 привод 2 вращения оправки 3, служащей для размещения рулона плоского материала, например полимерной пленки. На корпусе 1 установлены также стойки 4, в которых параллельно оправке 3 смонтирована с возможностью поворота ось 5. На одной из стоек 4 напротив торца оси 5 для фиксации угла ее поворота установлен фотоэлектрический датчик 6, электрически связанный с приводом 2 вращения оправки 3. На оси 5 жестко закреплены рычаги 7, а с противоположной стороны размещено нагрузочное средство, выполненное в виде набора сменных грузов 8,крепящихся на оси 5 между рычагами 7. На указанных рычагах на оси 9 установлен с возможностью вращения натяжной ролик 10, смонтированный параллельно оправке 3. Устройство работает следующим образом. На оправку 3 устанавливается рулон материала, который необходимо размотать, или закрепляется конец материала, который необходимо намотать на нее. При этом полоса материала пропускается под натяжным роликом 10, который нагружается путем установки на ось 5 необходимого расчетного количества грузов 8, и тем самым создается нужный натяг намотки (размотки) полосы при подаче ее в исполнительный механизм, например механизм перемотки, резки и т.д. (на чертеже не показан). Затем включается привод 2 вращения оправки 3 и производится разматывание или наматывание материала. При этом полоса материала, проходя под натяжным роликом 10, из-за разности скорости выборки или ее подачи, или скорости размотки или намотки поднимает ролик 10 до определенной высоты. Рычаги 7, на которых закреплен указанный ролик, поворачиваются вместе с ним и поворачивают ось 5, угол поворота которой фиксируется фотоэлектрическим датчиком 6. Сигнал от этого датчика через систему управления (не показана) поступает на привод 2 вращения 2 83 оправки 3, заставляя поддерживать скорость ее вращения такой, что ролик 10 все время остается на определенной заданной высоте независимо от изменения параметров намотки-размотки, например при изменении диаметра рулона, скорости подачи или выборки полосы. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: B65H 77/00, B65H 23/04
Метки: устройство, намоточно-размоточное
