Устройство для сушки маркированных полупроводниковых приборов

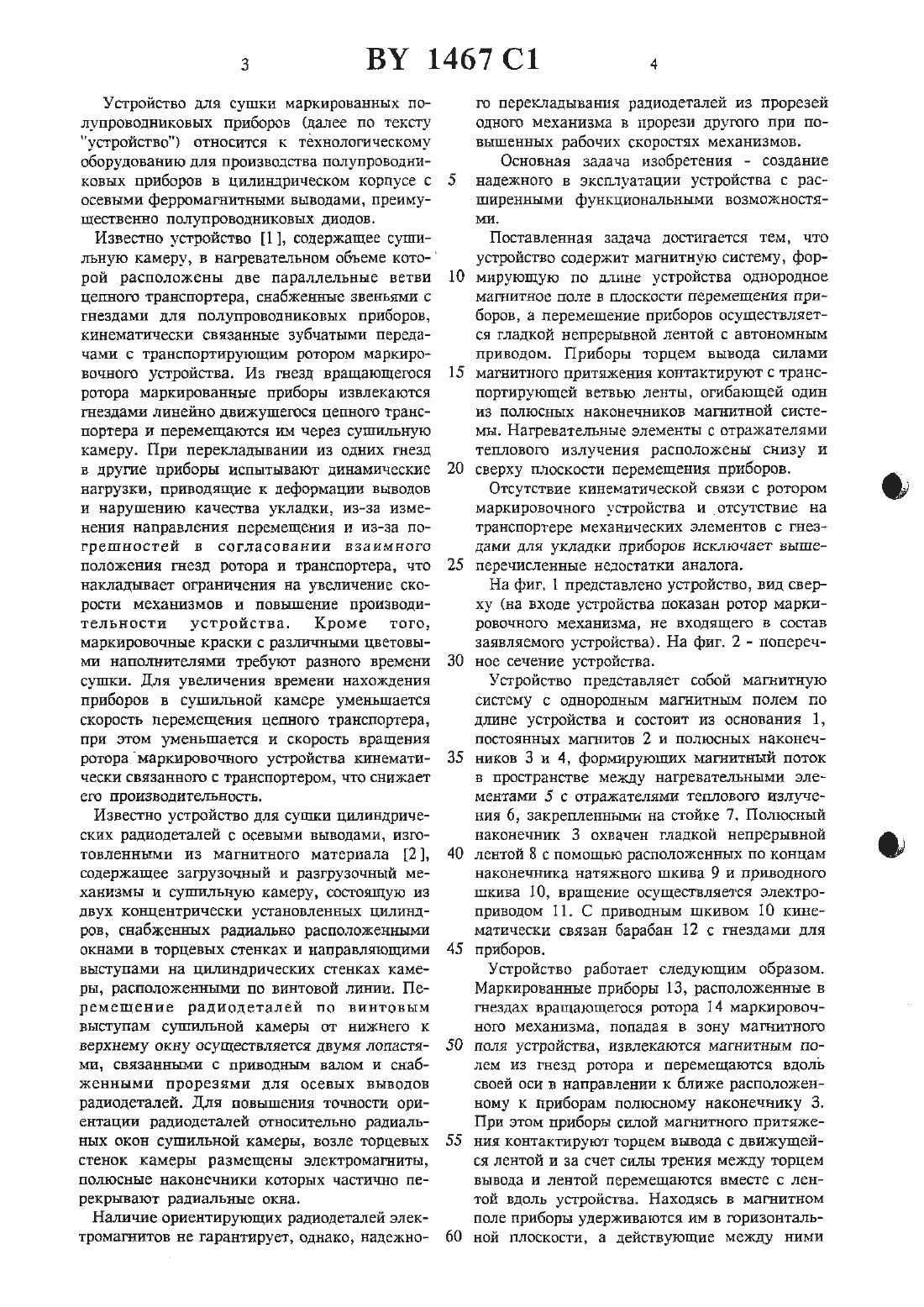

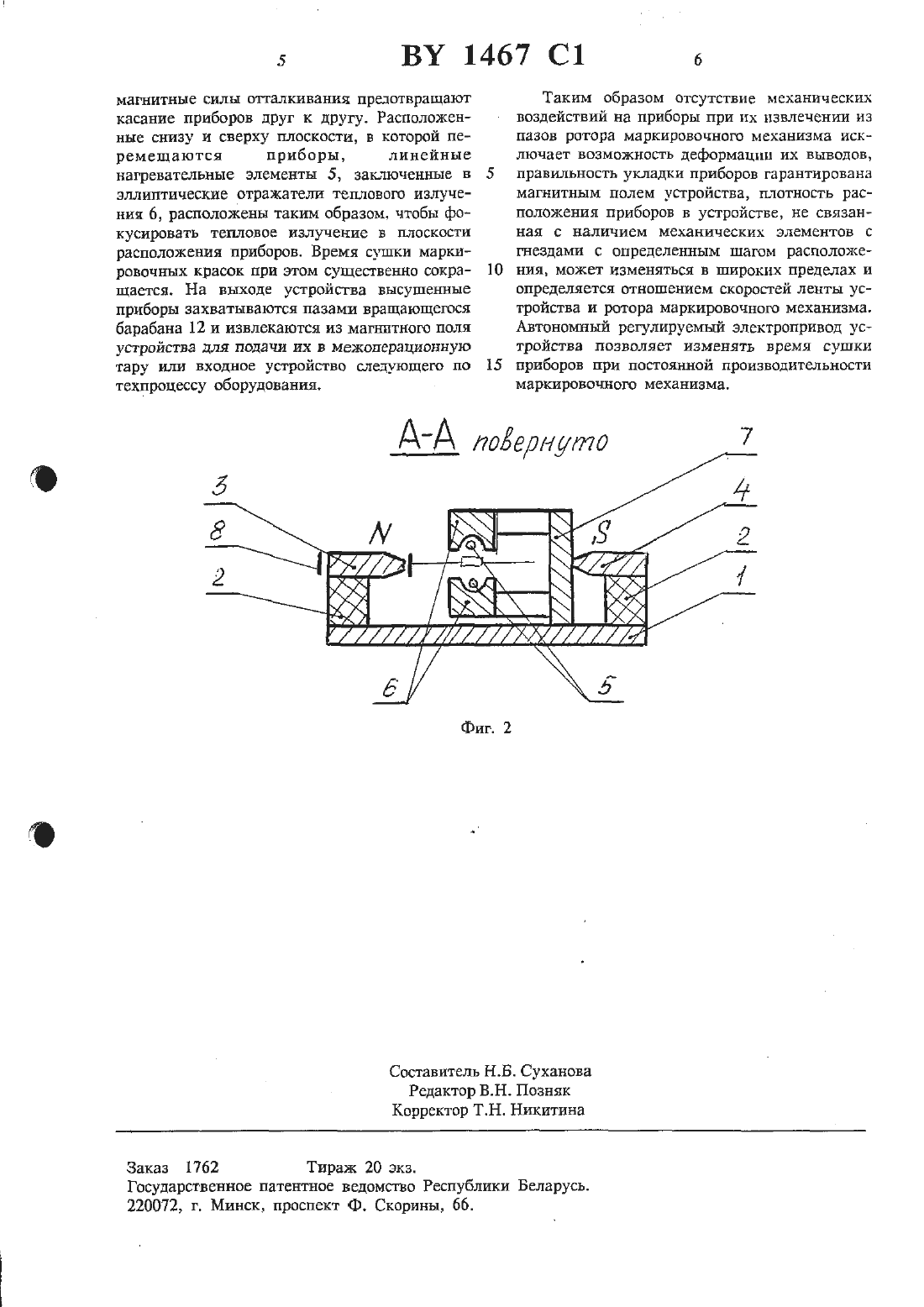

(12) НОН 13/04 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЛАРУСЬ 54 УСТРОЙСТВО для сушки МАРКИРОВАННЫХ(73) Патентообладатель Кужелев Валентин Иванович (ВЧ)Устройство для сушки маркированных полупроводниковых приборов в цилиндрическом корпусе с осевыми ферромагнитными выводами, содержащее сушильную камеру с расположенными вдоль нее двумя нагревательнымиэлементами, транспортер с приводом, постоянные магниты с полюсными наконечниками и разгрузочный механизм, отличающееся тем,что полюсные наконечники расположены по всей длине сушильной камеры по обе стороны от нагревательных элементов, а транспортер выполнен в виде ленты, огибающей один из полюсных наконечников, при этом полюсные наконечники и транспортер установлены в плоскости, проходящей между нагревательными элементами.Устройство для сушки маркированных полупроводниковых приборов (далее по тексту устройство) относится к технологическому оборудованию для производства полупроводниковых приборов в цилиндрическом корпусе с осевыми ферромагнитными выводами, преимуЩЕЗСТВВННО ПОЛУПРОВОДНИКОВЫХ ДИОДОВ.Известно устройство 1, содержащее сушильную камеру, в нагревательном объеме которой расположены две параллельные ветви цепного транспортера, снабженные звеньями с гнездами для полупроводниковых приборов,КИНВМЗТИЧССКИ СВЯЗЗННЫЕ ЗУбЧЗТЫМИ ПЕРЕДНчами с транспортирующим ротором маркировочного устройства. Из гнезд вращающегося ротора маркированные приборы извлекаются гнездами линейно движущегося цепного транспортера и перемещаются им через сушильную камеру. При перекладывании из одних гнезд в другие приборы испытывают динамические нагрузки, приводящие к деформации выводов и нарушению качества укладки, из-за измеНЕНИЯ направления перемещения И из-за ПОгрешностей в согласовании взаимного положения гнезд ротора и транспортера, что накладывает ограничения на увеличение скорости механизмов и повышение производительности устройства. Кроме того,маркировочные краски с различными цветовыми наполнителями требуют разного времени СУШКИ. ДЛЯ УВЕЛИЧЕНИЯ БРЕМЕНИ НЗХОЖДСНИЯ приборов в сушильной камере уменьшается скорость перемещения лещ-юго транспортера,при ЭТОМ УМСНЬЩЗСТСЯ И СКОРОСТЬ ВРЕЩЕНИЯ роторамаркировочною устройства кинематически связанного с транспортером, что снижает его производительность.Известно устройство для сушки цилиндрических радиодеталей с осевыми выводами, изготовленными из магнитного материала 2,содержащее загрузочный и разгрузочный механизмы и сушильную камеру, состоящую из двух концентрически установленных Цилиндров, снабженных радиально расположенными окнами в торцевых стенках и направляющими выступами на цилшндрических стенках камеры, расположенными по винтовой линии. Перемещение радиодеталей по винтовым выступам сушильной камеры от нижнего к верхнему ОКНУ ОСУЩЕСТВЛЯЕТСЯ ДВУМЯ ЛОПЗСТЯми, связанными с приводным валом и снабЖЕННЫМИ ПрОРСЗЯМИ ДЛЯ ОСВБЫХ ВЫВОДОВ радиодеталей. Для повышения точности ориентации радиодеталей относительно радиальных окон сушильной камеры, возле торцевых стенок камеры размещены электромагниты,ПОЛЮСНЫВ НЗКОНЕЧНИКИ КОТОРЫХ ЧЗСТИЧНО ПЕрекрывают радиальные окна.Наличие ориентирующих радиодеталей электромагнитов не гарантирует, однако, надежно 10го перекладывания радиодеталей из прорезей одною механизма в прорези другого при повышенных рабочих скоростях механизмов.Основная задача изобретения - создание надежного в эксгшуатации устройства с расширенными функциональными возможностями.Поставленная задача достигается тем, что устройство содержит магнитную систему, формирующую по длине устройства однородное магнитное поле в плоскости перемещения приборов, а перемещение приборов осуществляется гладкой непрерывной лентой с автономным приводом. Приборы торцем вывода силами магнитного притяжения контактируют с транспортирующей ветвью ленты, огибающей один из полюсных наконечников магнитной системы. Нагревательные элементы с отражателями теплового излучения расположены снизу и сверху плоскости перемещения приборов.Отсутствие кинематической связи с ротором маркировочного устройства и отсутствие на транспортере механических элементов с гнездами для укладки приборов Исключает вышеперечисленные недостатки аналога.На фиг. 1 представлено устройство, вид сверху (на входе устройства показан ротор маркировочного механизма, не входящего в состав заявляемого устройства). На фиг. 2 - поперечное сечение устройства.Устройство представляет собой магнитную систему с однородным магнитным полем по длине устройства и состоит из основания 1,постоянных магнитов 2 и полюсных наконечников 3 и 4, формирующих магнитный поток в пространстве между нагревательными злементами 5 с отражателями теплового излучения 6, закрепленными на стойке 7. Полюсный наконечник 3 охвачен гладкой непрерывной лентой 8 с помощью расположенных по концам наконечника натяжного шкива 9 и приводного шкива 10, вращение осуществляется электроприводом 11. С приводным шкивом 10 кинематически связан барабан 12 с гнездами для приборов.Устройство работает следующим образом. Маркированные приборы 13, расположенные в гнездах вращающегося ротора 14 маркированного механизма, попадая в зону магнитного поля устройства, извлекаются магнитным полем из гнезд ротора и перемещаются вдоль своей оси в направлении к ближе расположенному к приборам полюсному наконечнику 3. При этом приборы сштой магнитного притяжения контактируют торцем вывода с движущейся лентой и за счет силы трения между торцем вывода и лентой перемещаются вместе с лентой вдоль усгройства. Находясь в магнитном поле приборы удерживаются им в горизонтальной плоскости, а действующие между нимимагнитные силы отталкивания предотвращают касание приборов дРУг к другу. Расположенные снизу и сверху плоскости, в которой перемещаются приборы, линейные нагревательные ЭЛСМСНТЫ 5, ЗЗКЛЮЧСННЫС В эллиптические отражатели теплового излучения 6, расположены таким образом. чтобы фоКУСИРОВЗТЬ ТЕПЛОВОЕ ИЗЛУЧЕНИЕ В ПЛОСКОСТИ расположения приборов. Время сушки маркирОВОЧНЫХ КрЗСОК при ЭТОМ СУЩЕСТВЕННО СОКРЗ щается. На выходе устройства высушенные приборы захватываются пазами вращающегося барабана 12 и извлекаются из магнитного поля устройства для подачи их в межоперационную тару или входное устройство следующего поТаким образом отсутствие механических воздействий на приборы при их извлечении из пазов ротора маркировочного ьтеханизма исключает возможность деформации их выводов,правильность укладки приборов гарантирована магнитным полем устройства, плотность расположения приборов в устройстве, не связан ная с наличием механических элементов с гнездами с определенным Шагом расположения, может изменяться в широких пределах и определяется отношением скоростей ленты устройства и ротора маркировочного механизма. Автономный регулируемый электропривод устройства позволяет изменять время сушки приборов при постоянной производительности маркировочного механизма.Государственное патентное ведомство Республики Веларусь.
