Блок вторичных показывающих приборов

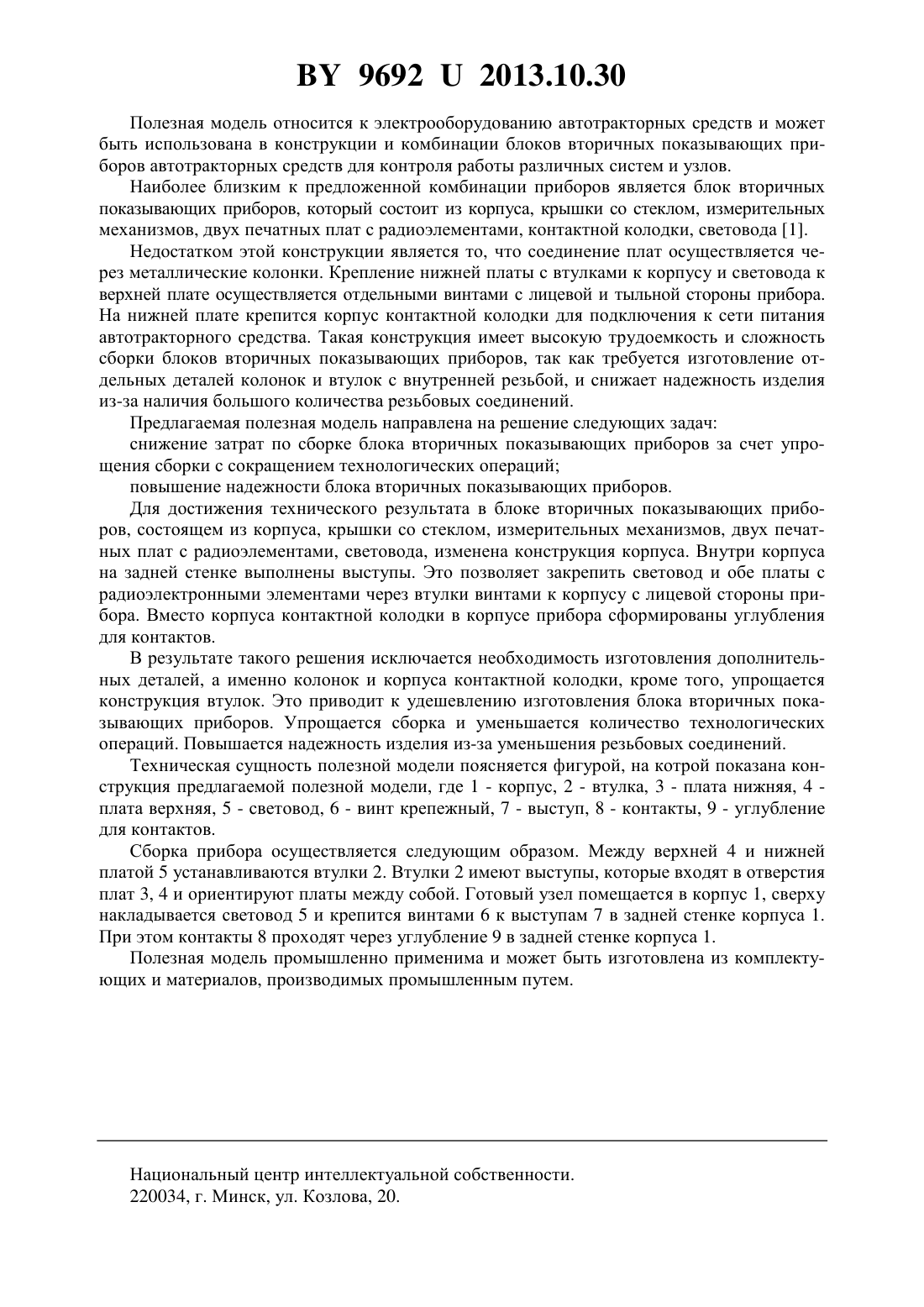

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ БЛОК ВТОРИЧНЫХ ПОКАЗЫВАЮЩИХ ПРИБОРОВ(71) Заявитель Открытое акционерное общество Витебский завод электроизмерительных приборов(72) Авторы Яковлева Ольга Евгеньевна Волков Сергей Иванович(73) Патентообладатель Открытое акционерное общество Витебский завод электроизмерительных приборов(57) Блок вторичных показывающих приборов, содержащий корпус, крышку со стеклом,две печатные платы с радиоэлементами, световод, отличающийся тем, что внутри корпуса на задней стенке выполнены выступы, позволяющие через втулки закрепить световод и обе платы с радиоэлектронными элементами винтами к корпусу с лицевой стороны прибора, на задней стенке корпуса прибора сформированы углубления для контактов.(56) 1. Блок вторичных показывающих приборов. ТУ РБ 300125187.177-2002,013907 от 25.03.2002. 96922013.10.30 Полезная модель относится к электрооборудованию автотракторных средств и может быть использована в конструкции и комбинации блоков вторичных показывающих приборов автотракторных средств для контроля работы различных систем и узлов. Наиболее близким к предложенной комбинации приборов является блок вторичных показывающих приборов, который состоит из корпуса, крышки со стеклом, измерительных механизмов, двух печатных плат с радиоэлементами, контактной колодки, световода 1. Недостатком этой конструкции является то, что соединение плат осуществляется через металлические колонки. Крепление нижней платы с втулками к корпусу и световода к верхней плате осуществляется отдельными винтами с лицевой и тыльной стороны прибора. На нижней плате крепится корпус контактной колодки для подключения к сети питания автотракторного средства. Такая конструкция имеет высокую трудоемкость и сложность сборки блоков вторичных показывающих приборов, так как требуется изготовление отдельных деталей колонок и втулок с внутренней резьбой, и снижает надежность изделия из-за наличия большого количества резьбовых соединений. Предлагаемая полезная модель направлена на решение следующих задач снижение затрат по сборке блока вторичных показывающих приборов за счет упрощения сборки с сокращением технологических операций повышение надежности блока вторичных показывающих приборов. Для достижения технического результата в блоке вторичных показывающих приборов, состоящем из корпуса, крышки со стеклом, измерительных механизмов, двух печатных плат с радиоэлементами, световода, изменена конструкция корпуса. Внутри корпуса на задней стенке выполнены выступы. Это позволяет закрепить световод и обе платы с радиоэлектронными элементами через втулки винтами к корпусу с лицевой стороны прибора. Вместо корпуса контактной колодки в корпусе прибора сформированы углубления для контактов. В результате такого решения исключается необходимость изготовления дополнительных деталей, а именно колонок и корпуса контактной колодки, кроме того, упрощается конструкция втулок. Это приводит к удешевлению изготовления блока вторичных показывающих приборов. Упрощается сборка и уменьшается количество технологических операций. Повышается надежность изделия из-за уменьшения резьбовых соединений. Техническая сущность полезной модели поясняется фигурой, на котрой показана конструкция предлагаемой полезной модели, где 1 - корпус, 2 - втулка, 3 - плата нижняя, 4 плата верхняя, 5 - световод, 6 - винт крепежный, 7 - выступ, 8 - контакты, 9 - углубление для контактов. Сборка прибора осуществляется следующим образом. Между верхней 4 и нижней платой 5 устанавливаются втулки 2. Втулки 2 имеют выступы, которые входят в отверстия плат 3, 4 и ориентируют платы между собой. Готовый узел помещается в корпус 1, сверху накладывается световод 5 и крепится винтами 6 к выступам 7 в задней стенке корпуса 1. При этом контакты 8 проходят через углубление 9 в задней стенке корпуса 1. Полезная модель промышленно применима и может быть изготовлена из комплектующих и материалов, производимых промышленным путем. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
