Молотильное устройство

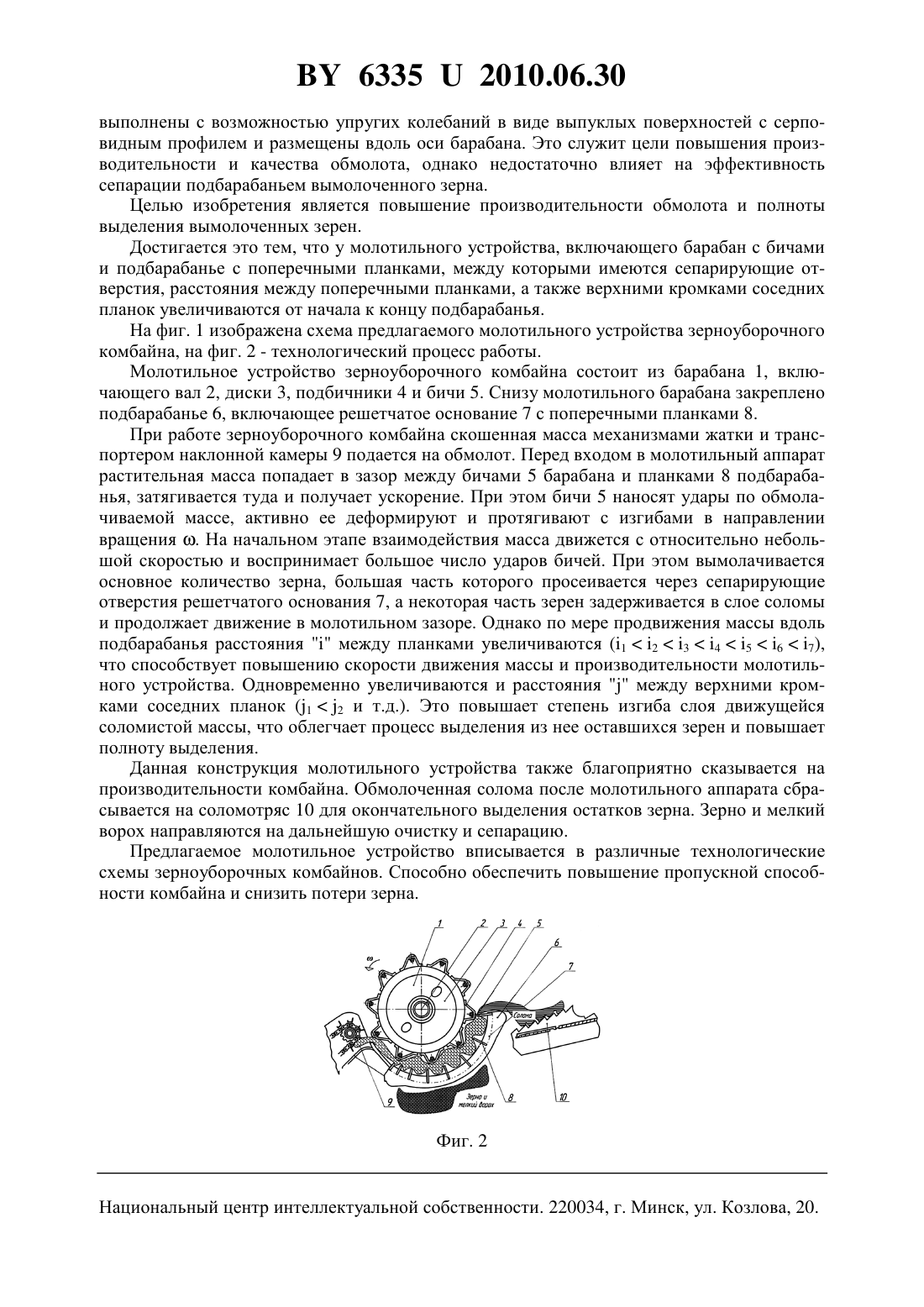

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Клочков Александр Викторович Гусаров Владимир Владимирович(72) Авторы Клочков Александр Викторович Гусаров Владимир Владимирович(73) Патентообладатель Клочков Александр Викторович Гусаров Владимир Владимирович(57) Молотильное устройство, включающее барабан с бичами и подбарабанье с поперечными планками, между которыми имеются сепарирующие отверстия, отличающееся тем,что расстояния между поперечными планками, а также верхними кромками соседних планок увеличиваются от начала к концу подбарабанья. Фиг. 1 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в конструкции зерноуборочных комбайнов. Известны конструкции молотильных устройств, содержащие многовальцовый планетарный барабан с бичами в виде гребенок и деку (подбарабанье), у которых бичи выполнены подвижными, подпружинены относительно барабана и снабжены упорами для ограничения их отклонения 1. Данные молотильные устройства повышают эффективность очеса риса, но не оказывают существенного влияния на производительность и степень сепарации зерна. Прототипом заявляемого изобретения является молотильное устройство 2, которое состоит из барабана и подбарабанья с соответствующими рабочими элементами, которые 63352010.06.30 выполнены с возможностью упругих колебаний в виде выпуклых поверхностей с серповидным профилем и размещены вдоль оси барабана. Это служит цели повышения производительности и качества обмолота, однако недостаточно влияет на эффективность сепарации подбарабаньем вымолоченного зерна. Целью изобретения является повышение производительности обмолота и полноты выделения вымолоченных зерен. Достигается это тем, что у молотильного устройства, включающего барабан с бичами и подбарабанье с поперечными планками, между которыми имеются сепарирующие отверстия, расстояния между поперечными планками, а также верхними кромками соседних планок увеличиваются от начала к концу подбарабанья. На фиг. 1 изображена схема предлагаемого молотильного устройства зерноуборочного комбайна, на фиг. 2 - технологический процесс работы. Молотильное устройство зерноуборочного комбайна состоит из барабана 1, включающего вал 2, диски 3, подбичники 4 и бичи 5. Снизу молотильного барабана закреплено подбарабанье 6, включающее решетчатое основание 7 с поперечными планками 8. При работе зерноуборочного комбайна скошенная масса механизмами жатки и транспортером наклонной камеры 9 подается на обмолот. Перед входом в молотильный аппарат растительная масса попадает в зазор между бичами 5 барабана и планками 8 подбарабанья, затягивается туда и получает ускорение. При этом бичи 5 наносят удары по обмолачиваемой массе, активно ее деформируют и протягивают с изгибами в направлении вращения . На начальном этапе взаимодействия масса движется с относительно небольшой скоростью и воспринимает большое число ударов бичей. При этом вымолачивается основное количество зерна, большая часть которого просеивается через сепарирующие отверстия решетчатого основания 7, а некоторая часть зерен задерживается в слое соломы и продолжает движение в молотильном зазоре. Однако по мере продвижения массы вдоль подбарабанья расстояниямежду планками увеличиваются (1234567),что способствует повышению скорости движения массы и производительности молотильного устройства. Одновременно увеличиваются и расстояниямежду верхними кромками соседних планок (12 и т.д.). Это повышает степень изгиба слоя движущейся соломистой массы, что облегчает процесс выделения из нее оставшихся зерен и повышает полноту выделения. Данная конструкция молотильного устройства также благоприятно сказывается на производительности комбайна. Обмолоченная солома после молотильного аппарата сбрасывается на соломотряс 10 для окончательного выделения остатков зерна. Зерно и мелкий ворох направляются на дальнейшую очистку и сепарацию. Предлагаемое молотильное устройство вписывается в различные технологические схемы зерноуборочных комбайнов. Способно обеспечить повышение пропускной способности комбайна и снизить потери зерна. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
