Устройство для отделения пчелиных рамок от сотов

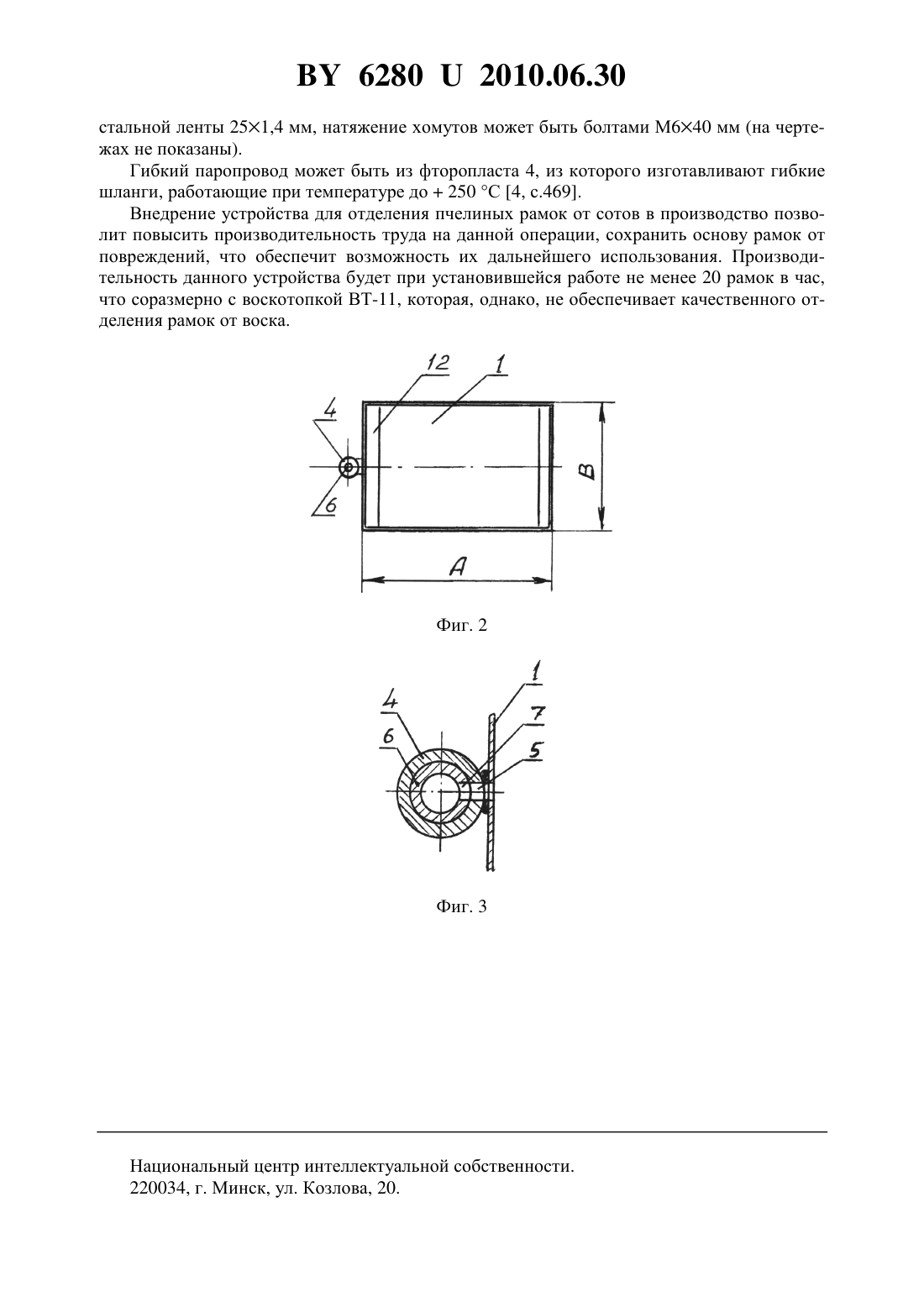

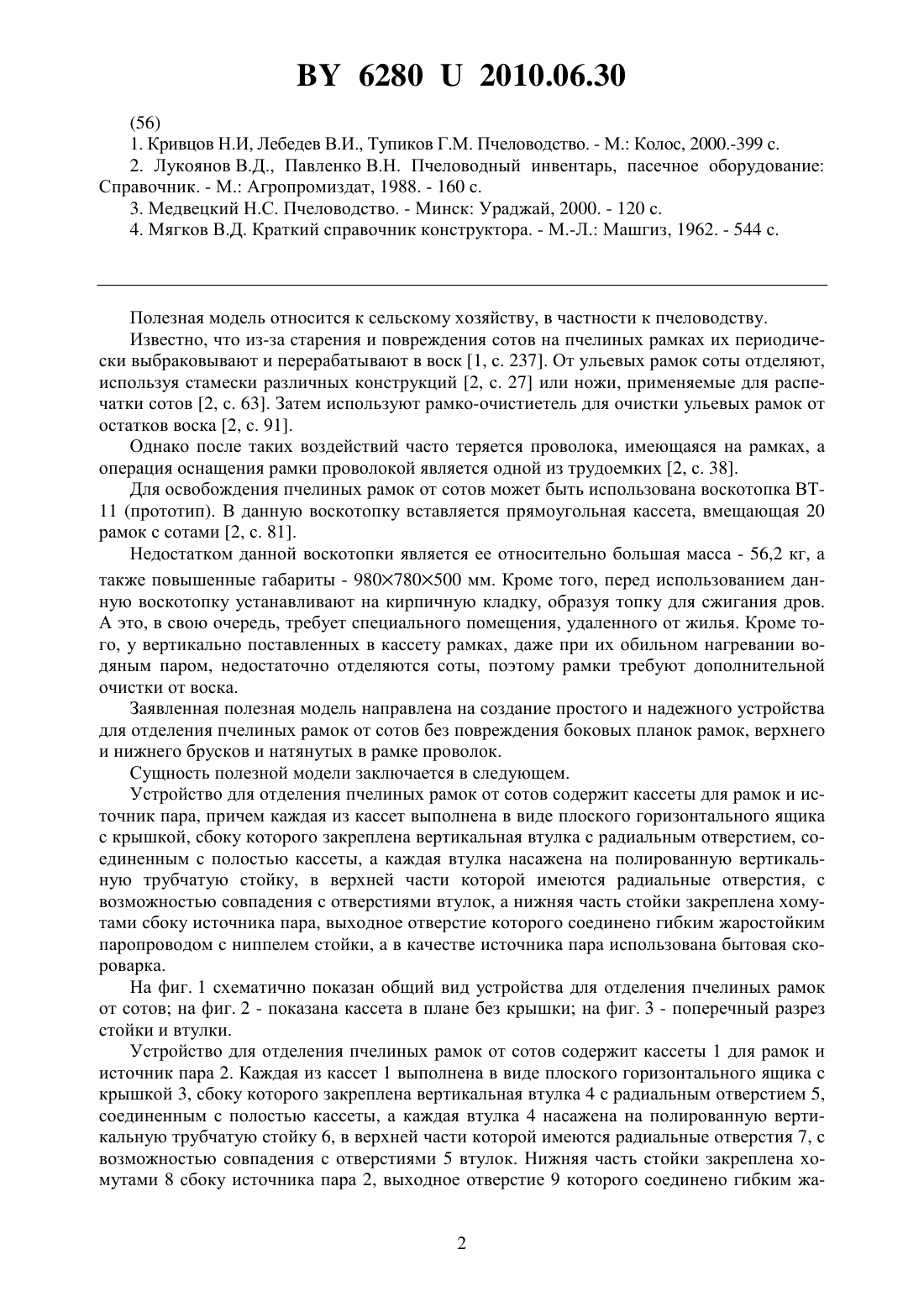

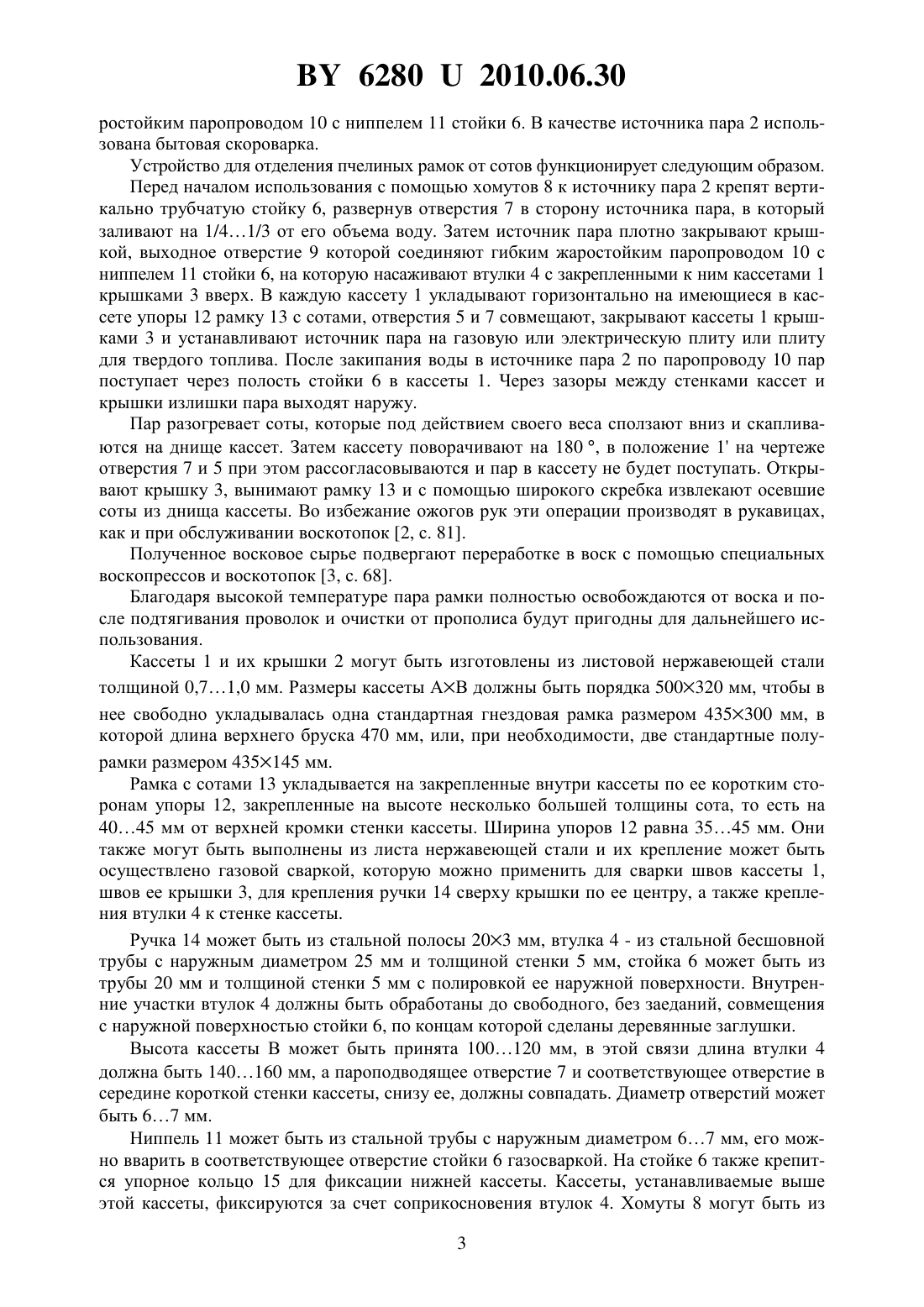

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ПЧЕЛИНЫХ РАМОК ОТ СОТОВ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Халько Николай Викторович Пестис Павел Витольдович Ладутько Сергей Николаевич Пестис Мария Вацлавовна Халько Анастасия Николаевна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство для отделения пчелиных рамок от сотов, содержащее кассеты для рамок и источник пара, отличающееся тем, что каждая из кассет выполнена в виде плоского горизонтального ящика с крышкой, сбоку которого закреплена вертикальная втулка с радиальным отверстием, соединенным с полостью кассеты, а каждая втулка насажена на полированную вертикальную трубчатую стойку, в верхней части которой имеются радиальные отверстия, с возможностью совпадения с отверстиями втулок, а нижняя часть стойки закреплена хомутами сбоку источника пара, выходное отверстие которого соединено гибким жаростойким паропроводом с ниппелем стойки. 2. Устройство по п. 1, отличающееся тем, что в качестве источника пара использована бытовая скороварка. Полезная модель относится к сельскому хозяйству, в частности к пчеловодству. Известно, что из-за старения и повреждения сотов на пчелиных рамках их периодически выбраковывают и перерабатывают в воск 1, с. 237. От ульевых рамок соты отделяют,используя стамески различных конструкций 2, с. 27 или ножи, применяемые для распечатки сотов 2, с. 63. Затем используют рамко-очистиетель для очистки ульевых рамок от остатков воска 2, с. 91. Однако после таких воздействий часто теряется проволока, имеющаяся на рамках, а операция оснащения рамки проволокой является одной из трудоемких 2, с. 38. Для освобождения пчелиных рамок от сотов может быть использована воскотопка ВТ 11 (прототип). В данную воскотопку вставляется прямоугольная кассета, вмещающая 20 рамок с сотами 2, с. 81. Недостатком данной воскотопки является ее относительно большая масса - 56,2 кг, а также повышенные габариты - 980780500 мм. Кроме того, перед использованием данную воскотопку устанавливают на кирпичную кладку, образуя топку для сжигания дров. А это, в свою очередь, требует специального помещения, удаленного от жилья. Кроме того, у вертикально поставленных в кассету рамках, даже при их обильном нагревании водяным паром, недостаточно отделяются соты, поэтому рамки требуют дополнительной очистки от воска. Заявленная полезная модель направлена на создание простого и надежного устройства для отделения пчелиных рамок от сотов без повреждения боковых планок рамок, верхнего и нижнего брусков и натянутых в рамке проволок. Сущность полезной модели заключается в следующем. Устройство для отделения пчелиных рамок от сотов содержит кассеты для рамок и источник пара, причем каждая из кассет выполнена в виде плоского горизонтального ящика с крышкой, сбоку которого закреплена вертикальная втулка с радиальным отверстием, соединенным с полостью кассеты, а каждая втулка насажена на полированную вертикальную трубчатую стойку, в верхней части которой имеются радиальные отверстия, с возможностью совпадения с отверстиями втулок, а нижняя часть стойки закреплена хомутами сбоку источника пара, выходное отверстие которого соединено гибким жаростойким паропроводом с ниппелем стойки, а в качестве источника пара использована бытовая скороварка. На фиг. 1 схематично показан общий вид устройства для отделения пчелиных рамок от сотов на фиг. 2 - показана кассета в плане без крышки на фиг. 3 - поперечный разрез стойки и втулки. Устройство для отделения пчелиных рамок от сотов содержит кассеты 1 для рамок и источник пара 2. Каждая из кассет 1 выполнена в виде плоского горизонтального ящика с крышкой 3, сбоку которого закреплена вертикальная втулка 4 с радиальным отверстием 5,соединенным с полостью кассеты, а каждая втулка 4 насажена на полированную вертикальную трубчатую стойку 6, в верхней части которой имеются радиальные отверстия 7, с возможностью совпадения с отверстиями 5 втулок. Нижняя часть стойки закреплена хомутами 8 сбоку источника пара 2, выходное отверстие 9 которого соединено гибким жа 2 62802010.06.30 ростойким паропроводом 10 с ниппелем 11 стойки 6. В качестве источника пара 2 использована бытовая скороварка. Устройство для отделения пчелиных рамок от сотов функционирует следующим образом. Перед началом использования с помощью хомутов 8 к источнику пара 2 крепят вертикально трубчатую стойку 6, развернув отверстия 7 в сторону источника пара, в который заливают на 1/41/3 от его объема воду. Затем источник пара плотно закрывают крышкой, выходное отверстие 9 которой соединяют гибким жаростойким паропроводом 10 с ниппелем 11 стойки 6, на которую насаживают втулки 4 с закрепленными к ним кассетами 1 крышками 3 вверх. В каждую кассету 1 укладывают горизонтально на имеющиеся в кассете упоры 12 рамку 13 с сотами, отверстия 5 и 7 совмещают, закрывают кассеты 1 крышками 3 и устанавливают источник пара на газовую или электрическую плиту или плиту для твердого топлива. После закипания воды в источнике пара 2 по паропроводу 10 пар поступает через полость стойки 6 в кассеты 1. Через зазоры между стенками кассет и крышки излишки пара выходят наружу. Пар разогревает соты, которые под действием своего веса сползают вниз и скапливаются на днище кассет. Затем кассету поворачивают на 180 , в положение 1 на чертеже отверстия 7 и 5 при этом рассогласовываются и пар в кассету не будет поступать. Открывают крышку 3, вынимают рамку 13 и с помощью широкого скребка извлекают осевшие соты из днища кассеты. Во избежание ожогов рук эти операции производят в рукавицах,как и при обслуживании воскотопок 2, с. 81. Полученное восковое сырье подвергают переработке в воск с помощью специальных воскопрессов и воскотопок 3, с. 68. Благодаря высокой температуре пара рамки полностью освобождаются от воска и после подтягивания проволок и очистки от прополиса будут пригодны для дальнейшего использования. Кассеты 1 и их крышки 2 могут быть изготовлены из листовой нержавеющей стали толщиной 0,71,0 мм. Размеры кассеты АВ должны быть порядка 500320 мм, чтобы в нее свободно укладывалась одна стандартная гнездовая рамка размером 435300 мм, в которой длина верхнего бруска 470 мм, или, при необходимости, две стандартные полурамки размером 435145 мм. Рамка с сотами 13 укладывается на закрепленные внутри кассеты по ее коротким сторонам упоры 12, закрепленные на высоте несколько большей толщины сота, то есть на 4045 мм от верхней кромки стенки кассеты. Ширина упоров 12 равна 3545 мм. Они также могут быть выполнены из листа нержавеющей стали и их крепление может быть осуществлено газовой сваркой, которую можно применить для сварки швов кассеты 1,швов ее крышки 3, для крепления ручки 14 сверху крышки по ее центру, а также крепления втулки 4 к стенке кассеты. Ручка 14 может быть из стальной полосы 203 мм, втулка 4 - из стальной бесшовной трубы с наружным диаметром 25 мм и толщиной стенки 5 мм, стойка 6 может быть из трубы 20 мм и толщиной стенки 5 мм с полировкой ее наружной поверхности. Внутренние участки втулок 4 должны быть обработаны до свободного, без заеданий, совмещения с наружной поверхностью стойки 6, по концам которой сделаны деревянные заглушки. Высота кассеты В может быть принята 100120 мм, в этой связи длина втулки 4 должна быть 140160 мм, а пароподводящее отверстие 7 и соответствующее отверстие в середине короткой стенки кассеты, снизу ее, должны совпадать. Диаметр отверстий может быть 67 мм. Ниппель 11 может быть из стальной трубы с наружным диаметром 67 мм, его можно вварить в соответствующее отверстие стойки 6 газосваркой. На стойке 6 также крепится упорное кольцо 15 для фиксации нижней кассеты. Кассеты, устанавливаемые выше этой кассеты, фиксируются за счет соприкосновения втулок 4. Хомуты 8 могут быть из 3 62802010.06.30 стальной ленты 251,4 мм, натяжение хомутов может быть болтами М 640 мм (на чертежах не показаны). Гибкий паропровод может быть из фторопласта 4, из которого изготавливают гибкие шланги, работающие при температуре до 250 С 4, с.469. Внедрение устройства для отделения пчелиных рамок от сотов в производство позволит повысить производительность труда на данной операции, сохранить основу рамок от повреждений, что обеспечит возможность их дальнейшего использования. Производительность данного устройства будет при установившейся работе не менее 20 рамок в час,что соразмерно с воскотопкой ВТ-11, которая, однако, не обеспечивает качественного отделения рамок от воска. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
