Оптико-электронный стрелковый тренажер

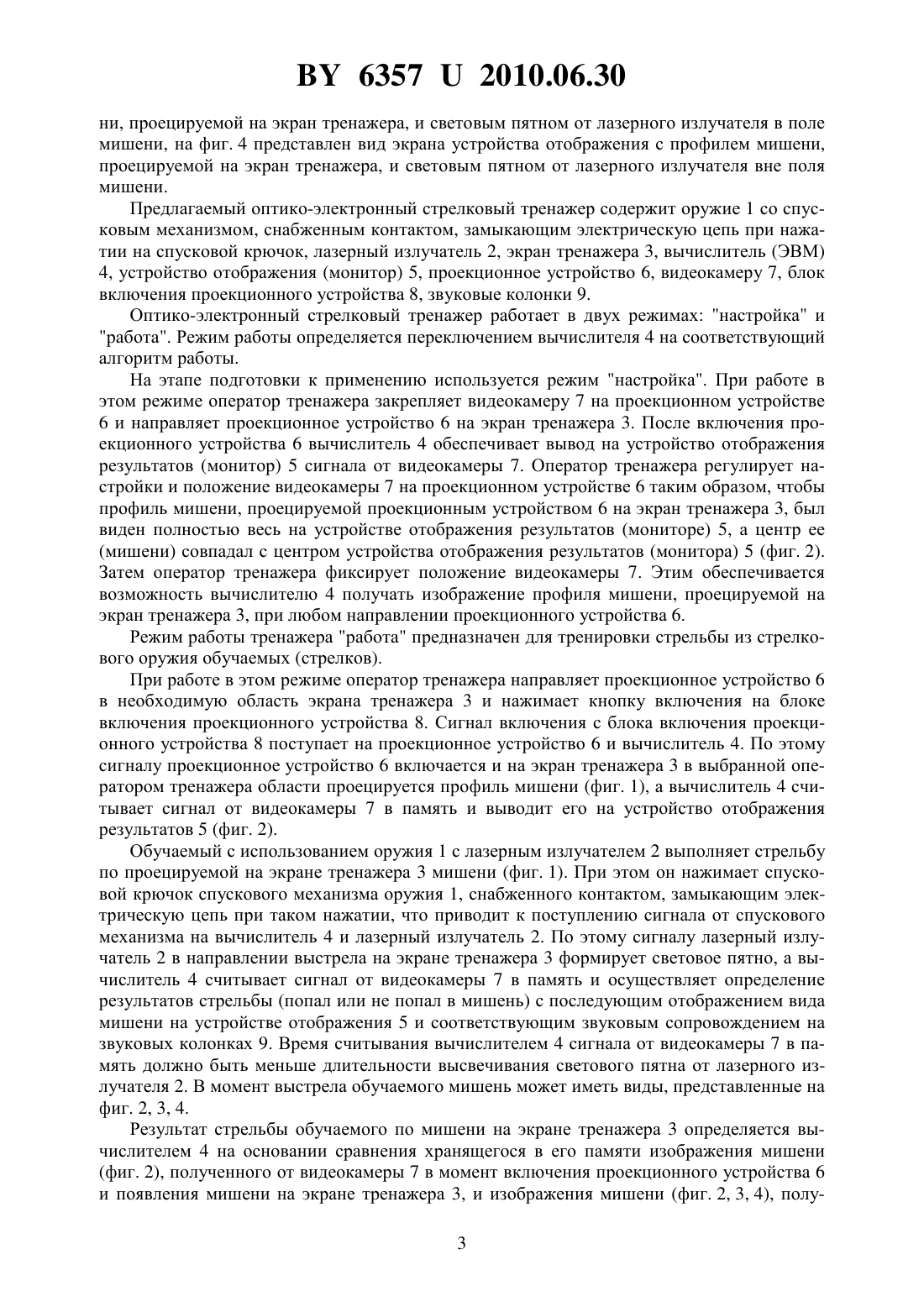

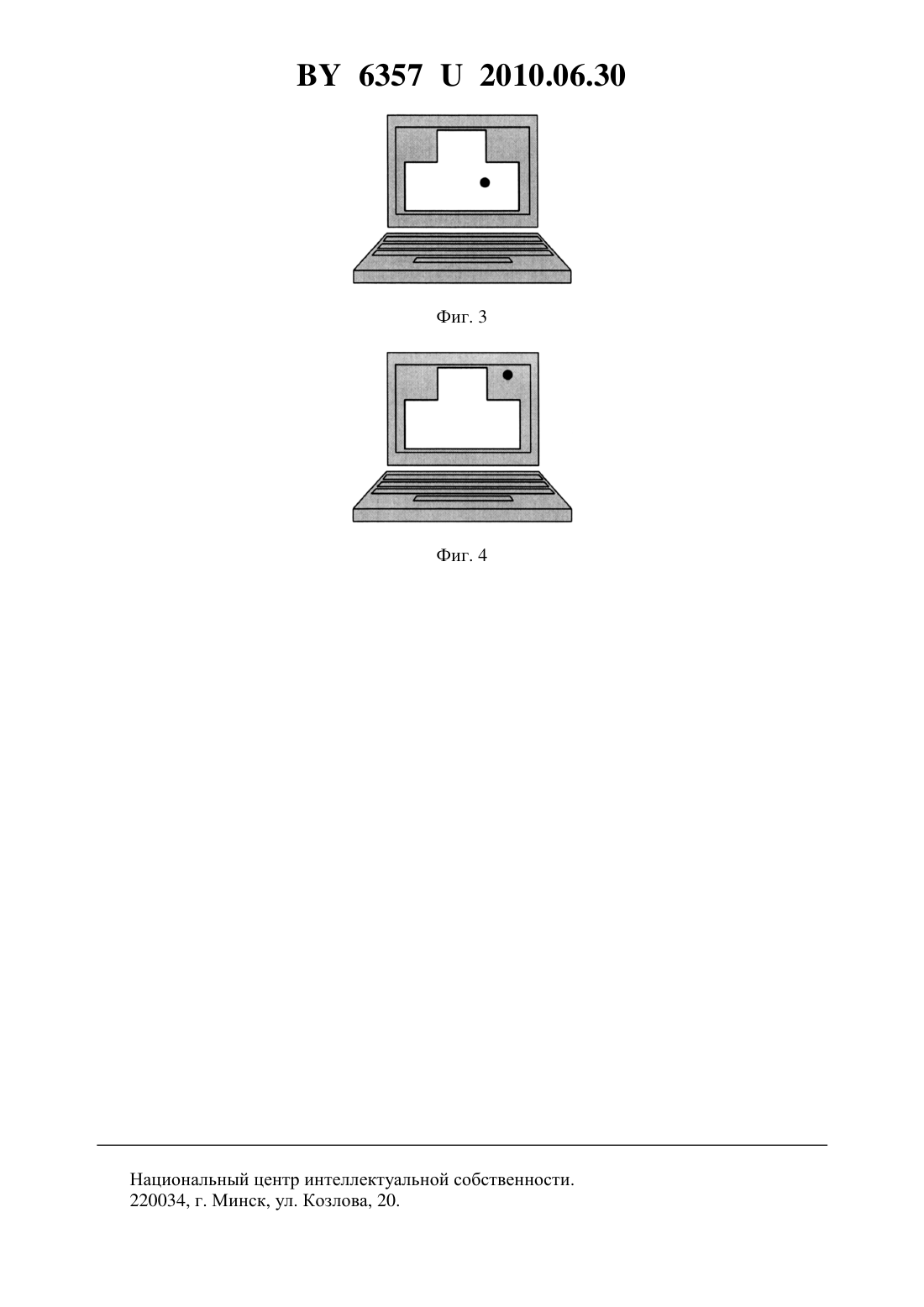

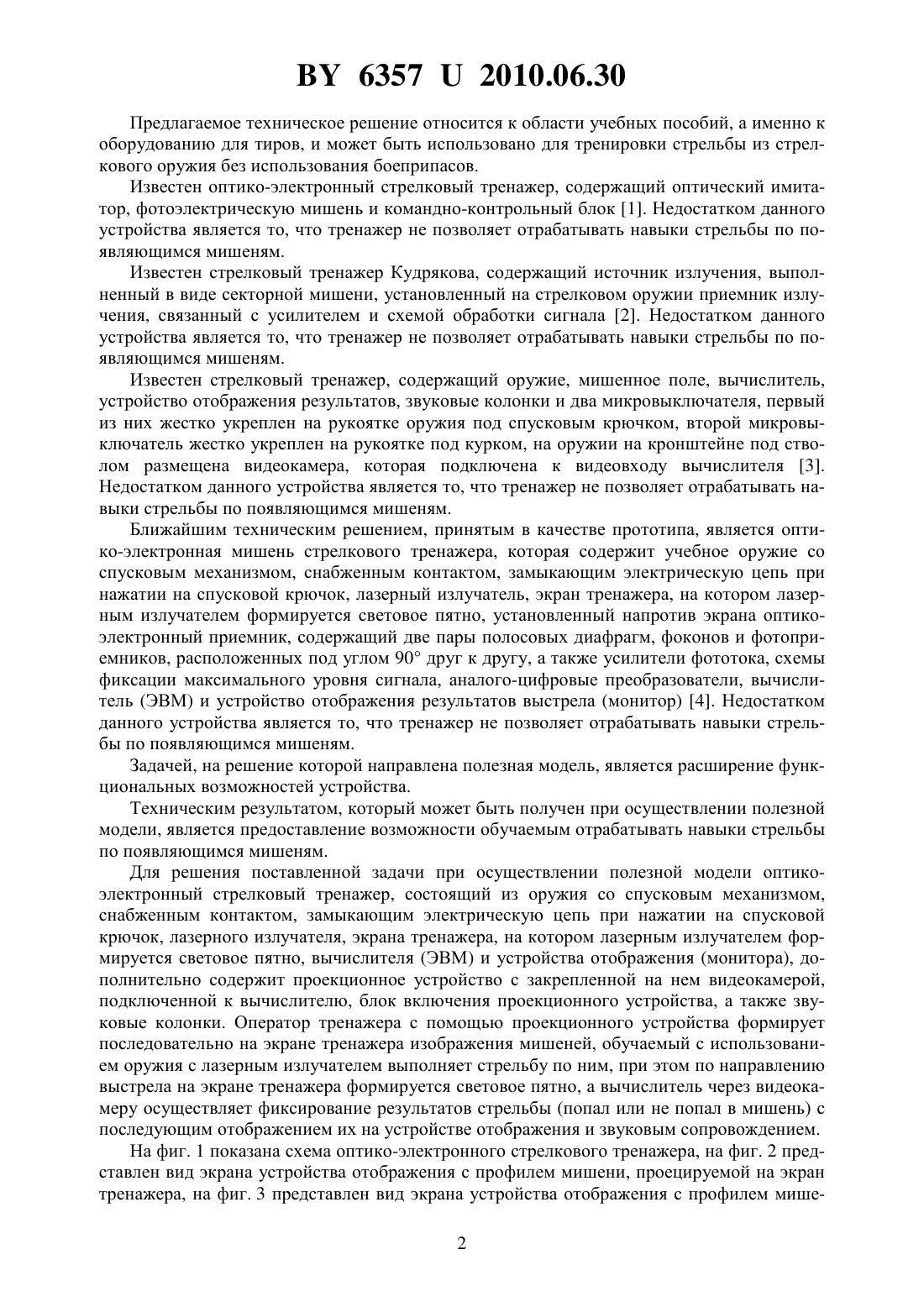

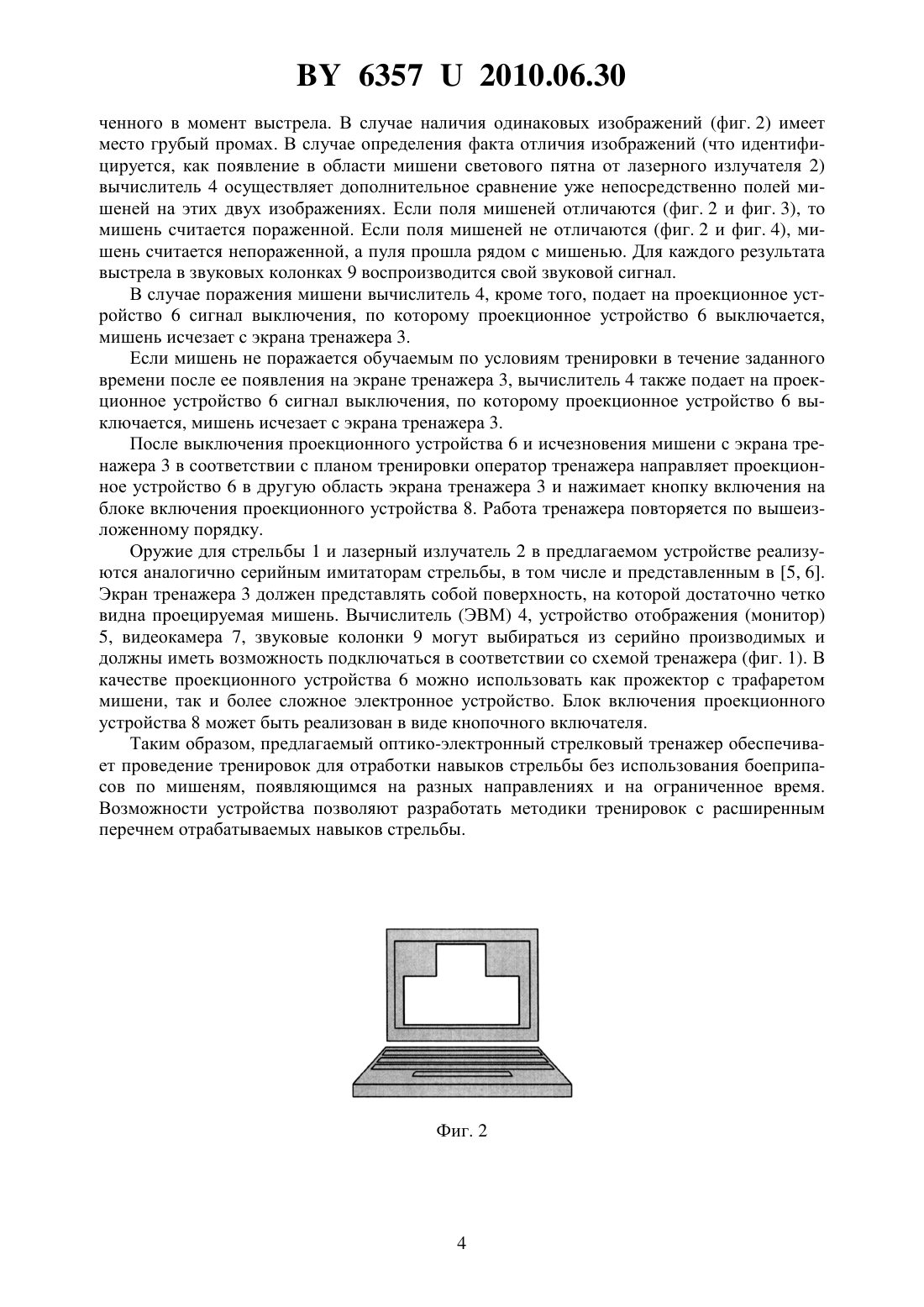

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Дубина Сергей Александрович Костюкович Сергей Николаевич Мацкевич Артур Николаевич(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Оптико-электронный стрелковый тренажер, состоящий из оружия со спусковым механизмом, снабженным контактом, замыкающим электрическую цепь при нажатии на спусковой крючок и соединенным с вычислителем, который соединен с устройством отображения, лазерного излучателя, закрепленного на оружии, экрана тренажера, отличающийся тем, что дополнительно содержит подключенные к вычислителю блок включения проекционного устройства, проекционное устройство, закрепленную на нем видеокамеру, звуковые колонки, причем блок включения проекционного устройства подключен также и к проекционному устройству, а контакт спускового механизма оружия соединен с лазерным излучателем.(56) 1. Патент 2065131, МПК 41 1/18, 1993. 2. Патент 2060437 С 1, МПК 41 3/26, 1996. 3. Патент 2002133769, МПК 41 3/26, 2004. 4. Патент 2147112, МПК 41 3/26,41 5/02, 2000. 5. Кедров И. Зарница - пехоте // Военно-промышленный курьер.- 10-16 ноября 2004. 43 (60). 6. Лазерный имитатор стрельбы и поражения 9 Ф 838 Электронный ресурс. - Режим доступа /////.1061251. 63572010.06.30 Предлагаемое техническое решение относится к области учебных пособий, а именно к оборудованию для тиров, и может быть использовано для тренировки стрельбы из стрелкового оружия без использования боеприпасов. Известен оптико-электронный стрелковый тренажер, содержащий оптический имитатор, фотоэлектрическую мишень и командно-контрольный блок 1. Недостатком данного устройства является то, что тренажер не позволяет отрабатывать навыки стрельбы по появляющимся мишеням. Известен стрелковый тренажер Кудрякова, содержащий источник излучения, выполненный в виде секторной мишени, установленный на стрелковом оружии приемник излучения, связанный с усилителем и схемой обработки сигнала 2. Недостатком данного устройства является то, что тренажер не позволяет отрабатывать навыки стрельбы по появляющимся мишеням. Известен стрелковый тренажер, содержащий оружие, мишенное поле, вычислитель,устройство отображения результатов, звуковые колонки и два микровыключателя, первый из них жестко укреплен на рукоятке оружия под спусковым крючком, второй микровыключатель жестко укреплен на рукоятке под курком, на оружии на кронштейне под стволом размещена видеокамера, которая подключена к видеовходу вычислителя 3. Недостатком данного устройства является то, что тренажер не позволяет отрабатывать навыки стрельбы по появляющимся мишеням. Ближайшим техническим решением, принятым в качестве прототипа, является оптико-электронная мишень стрелкового тренажера, которая содержит учебное оружие со спусковым механизмом, снабженным контактом, замыкающим электрическую цепь при нажатии на спусковой крючок, лазерный излучатель, экран тренажера, на котором лазерным излучателем формируется световое пятно, установленный напротив экрана оптикоэлектронный приемник, содержащий две пары полосовых диафрагм, фоконов и фотоприемников, расположенных под углом 90 друг к другу, а также усилители фототока, схемы фиксации максимального уровня сигнала, аналого-цифровые преобразователи, вычислитель (ЭВМ) и устройство отображения результатов выстрела (монитор) 4. Недостатком данного устройства является то, что тренажер не позволяет отрабатывать навыки стрельбы по появляющимся мишеням. Задачей, на решение которой направлена полезная модель, является расширение функциональных возможностей устройства. Техническим результатом, который может быть получен при осуществлении полезной модели, является предоставление возможности обучаемым отрабатывать навыки стрельбы по появляющимся мишеням. Для решения поставленной задачи при осуществлении полезной модели оптикоэлектронный стрелковый тренажер, состоящий из оружия со спусковым механизмом,снабженным контактом, замыкающим электрическую цепь при нажатии на спусковой крючок, лазерного излучателя, экрана тренажера, на котором лазерным излучателем формируется световое пятно, вычислителя (ЭВМ) и устройства отображения (монитора), дополнительно содержит проекционное устройство с закрепленной на нем видеокамерой,подключенной к вычислителю, блок включения проекционного устройства, а также звуковые колонки. Оператор тренажера с помощью проекционного устройства формирует последовательно на экране тренажера изображения мишеней, обучаемый с использованием оружия с лазерным излучателем выполняет стрельбу по ним, при этом по направлению выстрела на экране тренажера формируется световое пятно, а вычислитель через видеокамеру осуществляет фиксирование результатов стрельбы (попал или не попал в мишень) с последующим отображением их на устройстве отображения и звуковым сопровождением. На фиг. 1 показана схема оптико-электронного стрелкового тренажера, на фиг. 2 представлен вид экрана устройства отображения с профилем мишени, проецируемой на экран тренажера, на фиг. 3 представлен вид экрана устройства отображения с профилем мише 2 63572010.06.30 ни, проецируемой на экран тренажера, и световым пятном от лазерного излучателя в поле мишени, на фиг. 4 представлен вид экрана устройства отображения с профилем мишени,проецируемой на экран тренажера, и световым пятном от лазерного излучателя вне поля мишени. Предлагаемый оптико-электронный стрелковый тренажер содержит оружие 1 со спусковым механизмом, снабженным контактом, замыкающим электрическую цепь при нажатии на спусковой крючок, лазерный излучатель 2, экран тренажера 3, вычислитель (ЭВМ) 4, устройство отображения (монитор) 5, проекционное устройство 6, видеокамеру 7, блок включения проекционного устройства 8, звуковые колонки 9. Оптико-электронный стрелковый тренажер работает в двух режимах настройка и работа. Режим работы определяется переключением вычислителя 4 на соответствующий алгоритм работы. На этапе подготовки к применению используется режим настройка. При работе в этом режиме оператор тренажера закрепляет видеокамеру 7 на проекционном устройстве 6 и направляет проекционное устройство 6 на экран тренажера 3. После включения проекционного устройства 6 вычислитель 4 обеспечивает вывод на устройство отображения результатов (монитор) 5 сигнала от видеокамеры 7. Оператор тренажера регулирует настройки и положение видеокамеры 7 на проекционном устройстве 6 таким образом, чтобы профиль мишени, проецируемой проекционным устройством 6 на экран тренажера 3, был виден полностью весь на устройстве отображения результатов (мониторе) 5, а центр ее(мишени) совпадал с центром устройства отображения результатов (монитора) 5 (фиг. 2). Затем оператор тренажера фиксирует положение видеокамеры 7. Этим обеспечивается возможность вычислителю 4 получать изображение профиля мишени, проецируемой на экран тренажера 3, при любом направлении проекционного устройства 6. Режим работы тренажера работа предназначен для тренировки стрельбы из стрелкового оружия обучаемых (стрелков). При работе в этом режиме оператор тренажера направляет проекционное устройство 6 в необходимую область экрана тренажера 3 и нажимает кнопку включения на блоке включения проекционного устройства 8. Сигнал включения с блока включения проекционного устройства 8 поступает на проекционное устройство 6 и вычислитель 4. По этому сигналу проекционное устройство 6 включается и на экран тренажера 3 в выбранной оператором тренажера области проецируется профиль мишени (фиг. 1), а вычислитель 4 считывает сигнал от видеокамеры 7 в память и выводит его на устройство отображения результатов 5 (фиг. 2). Обучаемый с использованием оружия 1 с лазерным излучателем 2 выполняет стрельбу по проецируемой на экране тренажера 3 мишени (фиг. 1). При этом он нажимает спусковой крючок спускового механизма оружия 1, снабженного контактом, замыкающим электрическую цепь при таком нажатии, что приводит к поступлению сигнала от спускового механизма на вычислитель 4 и лазерный излучатель 2. По этому сигналу лазерный излучатель 2 в направлении выстрела на экране тренажера 3 формирует световое пятно, а вычислитель 4 считывает сигнал от видеокамеры 7 в память и осуществляет определение результатов стрельбы (попал или не попал в мишень) с последующим отображением вида мишени на устройстве отображения 5 и соответствующим звуковым сопровождением на звуковых колонках 9. Время считывания вычислителем 4 сигнала от видеокамеры 7 в память должно быть меньше длительности высвечивания светового пятна от лазерного излучателя 2. В момент выстрела обучаемого мишень может иметь виды, представленные на фиг. 2, 3, 4. Результат стрельбы обучаемого по мишени на экране тренажера 3 определяется вычислителем 4 на основании сравнения хранящегося в его памяти изображения мишени(фиг. 2), полученного от видеокамеры 7 в момент включения проекционного устройства 6 и появления мишени на экране тренажера 3, и изображения мишени (фиг. 2, 3, 4), полу 3 63572010.06.30 ченного в момент выстрела. В случае наличия одинаковых изображений (фиг. 2) имеет место грубый промах. В случае определения факта отличия изображений (что идентифицируется, как появление в области мишени светового пятна от лазерного излучателя 2) вычислитель 4 осуществляет дополнительное сравнение уже непосредственно полей мишеней на этих двух изображениях. Если поля мишеней отличаются (фиг. 2 и фиг. 3), то мишень считается пораженной. Если поля мишеней не отличаются (фиг. 2 и фиг. 4), мишень считается непораженной, а пуля прошла рядом с мишенью. Для каждого результата выстрела в звуковых колонках 9 воспроизводится свой звуковой сигнал. В случае поражения мишени вычислитель 4, кроме того, подает на проекционное устройство 6 сигнал выключения, по которому проекционное устройство 6 выключается,мишень исчезает с экрана тренажера 3. Если мишень не поражается обучаемым по условиям тренировки в течение заданного времени после ее появления на экране тренажера 3, вычислитель 4 также подает на проекционное устройство 6 сигнал выключения, по которому проекционное устройство 6 выключается, мишень исчезает с экрана тренажера 3. После выключения проекционного устройства 6 и исчезновения мишени с экрана тренажера 3 в соответствии с планом тренировки оператор тренажера направляет проекционное устройство 6 в другую область экрана тренажера 3 и нажимает кнопку включения на блоке включения проекционного устройства 8. Работа тренажера повторяется по вышеизложенному порядку. Оружие для стрельбы 1 и лазерный излучатель 2 в предлагаемом устройстве реализуются аналогично серийным имитаторам стрельбы, в том числе и представленным в 5, 6. Экран тренажера 3 должен представлять собой поверхность, на которой достаточно четко видна проецируемая мишень. Вычислитель (ЭВМ) 4, устройство отображения (монитор) 5, видеокамера 7, звуковые колонки 9 могут выбираться из серийно производимых и должны иметь возможность подключаться в соответствии со схемой тренажера (фиг. 1). В качестве проекционного устройства 6 можно использовать как прожектор с трафаретом мишени, так и более сложное электронное устройство. Блок включения проекционного устройства 8 может быть реализован в виде кнопочного включателя. Таким образом, предлагаемый оптико-электронный стрелковый тренажер обеспечивает проведение тренировок для отработки навыков стрельбы без использования боеприпасов по мишеням, появляющимся на разных направлениях и на ограниченное время. Возможности устройства позволяют разработать методики тренировок с расширенным перечнем отрабатываемых навыков стрельбы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
