Двухдисковый рабочий орган разбрасывателя сыпучих материалов

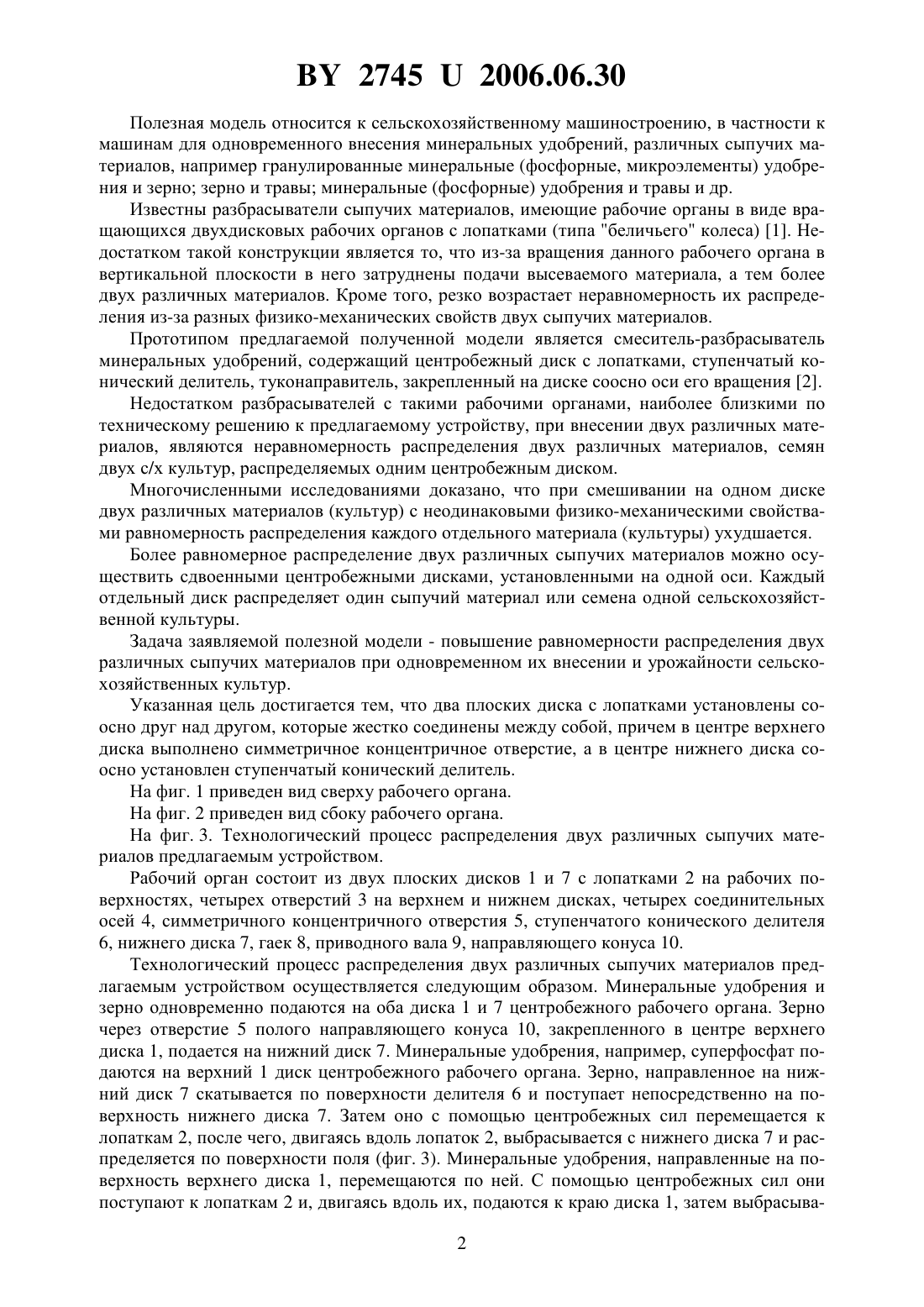

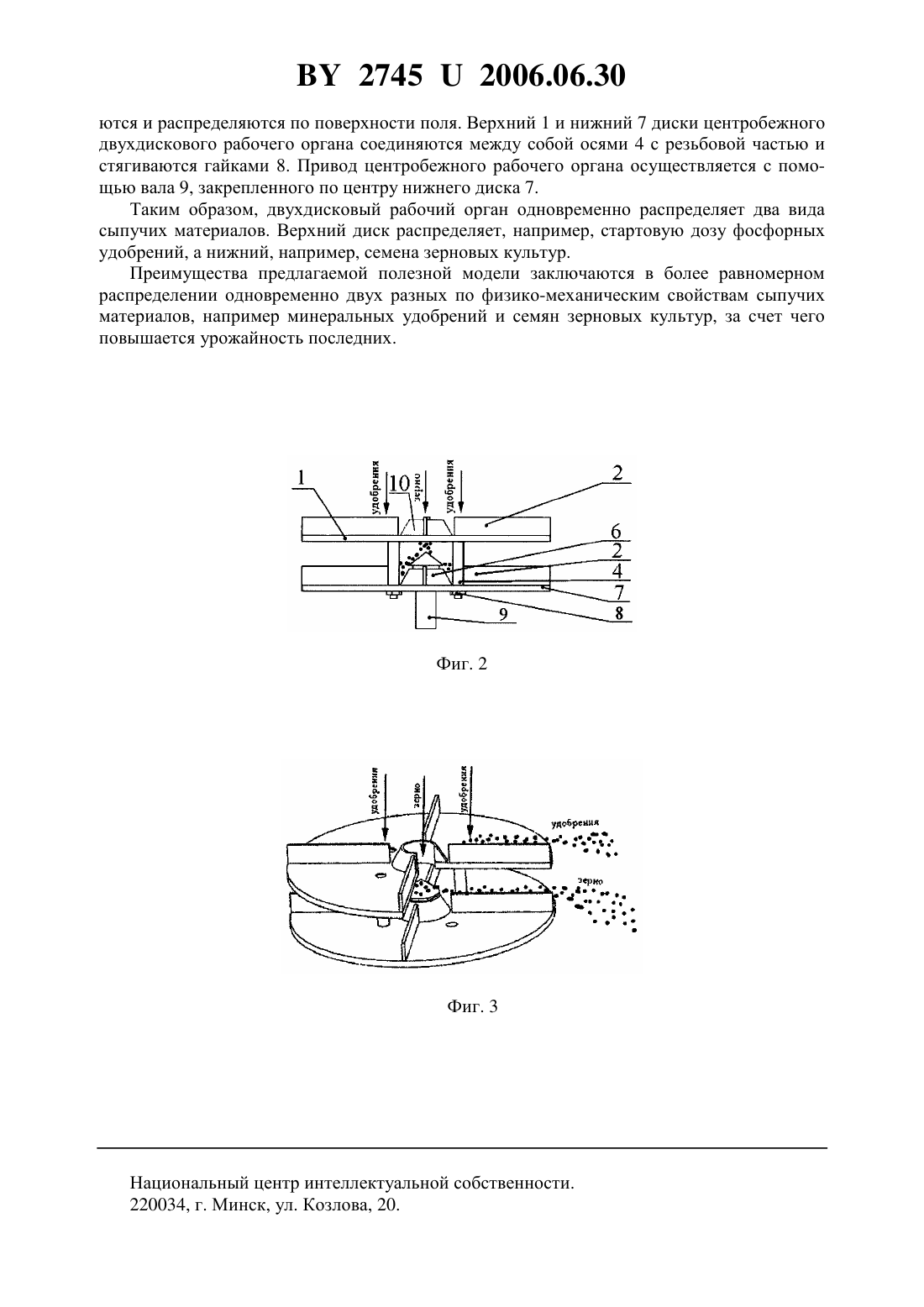

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДВУХДИСКОВЫЙ РАБОЧИЙ ОРГАН РАЗБРАСЫВАТЕЛЯ СЫПУЧИХ МАТЕРИАЛОВ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Гурков Геннадий Никитович Кокиц Сергей Петрович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) Двухдисковый рабочий орган разбрасывателя сыпучих материалов, включающий плоские диски с лопатками и установленный в центре диска направляющий конус, отличающийся тем, что два плоских диска с лопатками на рабочих поверхностях, установленных в горизонтальной плоскости соосно друг над другом, жестко соединены между собой,причем в центре верхнего диска выполнено симметричное концентричное отверстие, а в центре нижнего диска соосно установлен ступенчатый конический делитель.(56) 1. Клочков А.В., Чайчиц Н.В. и др. Сельскохозяйственные машины. - Мн. Ураджай 1997. - С. 122. Разбрасыватель минеральных удобрений СТТ-10 рис. 3.9 б. 2. А.с. СССР 1214004, 1986. 27452006.06.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для одновременного внесения минеральных удобрений, различных сыпучих материалов, например гранулированные минеральные (фосфорные, микроэлементы) удобрения и зерно зерно и травы минеральные (фосфорные) удобрения и травы и др. Известны разбрасыватели сыпучих материалов, имеющие рабочие органы в виде вращающихся двухдисковых рабочих органов с лопатками (типа беличьего колеса) 1. Недостатком такой конструкции является то, что из-за вращения данного рабочего органа в вертикальной плоскости в него затруднены подачи высеваемого материала, а тем более двух различных материалов. Кроме того, резко возрастает неравномерность их распределения из-за разных физико-механических свойств двух сыпучих материалов. Прототипом предлагаемой полученной модели является смеситель-разбрасыватель минеральных удобрений, содержащий центробежный диск с лопатками, ступенчатый конический делитель, туконаправитель, закрепленный на диске соосно оси его вращения 2. Недостатком разбрасывателей с такими рабочими органами, наиболее близкими по техническому решению к предлагаемому устройству, при внесении двух различных материалов, являются неравномерность распределения двух различных материалов, семян двух с/х культур, распределяемых одним центробежным диском. Многочисленными исследованиями доказано, что при смешивании на одном диске двух различных материалов (культур) с неодинаковыми физико-механическими свойствами равномерность распределения каждого отдельного материала (культуры) ухудшается. Более равномерное распределение двух различных сыпучих материалов можно осуществить сдвоенными центробежными дисками, установленными на одной оси. Каждый отдельный диск распределяет один сыпучий материал или семена одной сельскохозяйственной культуры. Задача заявляемой полезной модели - повышение равномерности распределения двух различных сыпучих материалов при одновременном их внесении и урожайности сельскохозяйственных культур. Указанная цель достигается тем, что два плоских диска с лопатками установлены соосно друг над другом, которые жестко соединены между собой, причем в центре верхнего диска выполнено симметричное концентричное отверстие, а в центре нижнего диска соосно установлен ступенчатый конический делитель. На фиг. 1 приведен вид сверху рабочего органа. На фиг. 2 приведен вид сбоку рабочего органа. На фиг. 3. Технологический процесс распределения двух различных сыпучих материалов предлагаемым устройством. Рабочий орган состоит из двух плоских дисков 1 и 7 с лопатками 2 на рабочих поверхностях, четырех отверстий 3 на верхнем и нижнем дисках, четырех соединительных осей 4, симметричного концентричного отверстия 5, ступенчатого конического делителя 6, нижнего диска 7, гаек 8, приводного вала 9, направляющего конуса 10. Технологический процесс распределения двух различных сыпучих материалов предлагаемым устройством осуществляется следующим образом. Минеральные удобрения и зерно одновременно подаются на оба диска 1 и 7 центробежного рабочего органа. Зерно через отверстие 5 полого направляющего конуса 10, закрепленного в центре верхнего диска 1, подается на нижний диск 7. Минеральные удобрения, например, суперфосфат подаются на верхний 1 диск центробежного рабочего органа. Зерно, направленное на нижний диск 7 скатывается по поверхности делителя 6 и поступает непосредственно на поверхность нижнего диска 7. Затем оно с помощью центробежных сил перемещается к лопаткам 2, после чего, двигаясь вдоль лопаток 2, выбрасывается с нижнего диска 7 и распределяется по поверхности поля (фиг. 3). Минеральные удобрения, направленные на поверхность верхнего диска 1, перемещаются по ней. С помощью центробежных сил они поступают к лопаткам 2 и, двигаясь вдоль их, подаются к краю диска 1, затем выбрасыва 2 27452006.06.30 ются и распределяются по поверхности поля. Верхний 1 и нижний 7 диски центробежного двухдискового рабочего органа соединяются между собой осями 4 с резьбовой частью и стягиваются гайками 8. Привод центробежного рабочего органа осуществляется с помощью вала 9, закрепленного по центру нижнего диска 7. Таким образом, двухдисковый рабочий орган одновременно распределяет два вида сыпучих материалов. Верхний диск распределяет, например, стартовую дозу фосфорных удобрений, а нижний, например, семена зерновых культур. Преимущества предлагаемой полезной модели заключаются в более равномерном распределении одновременно двух разных по физико-механическим свойствам сыпучих материалов, например минеральных удобрений и семян зерновых культур, за счет чего повышается урожайность последних. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
